轮辐式电动发电机转子支撑结构

　　该轮辐式支撑结构为电动发电机核心旋转承载部件，主要应用于中小型分布式发电设备、踏板助力动力单元以及小型工业驱动机组的转子装配环节，承担着固定磁轭、传递旋转扭矩、保障转子与定子同轴度的核心作用。从实际工况适配角度来看，这类结构常被用在对径向空间占用有严格限制、同时需要兼顾结构轻量化与转动惯量匹配的动力场景中，比如小型代步车的动力集成单元、便携移动式发电设备的动力端，能够在有限的安装空间内完成转子组件的可靠支撑，避免转动过程中出现径向窜动影响气隙均匀度。

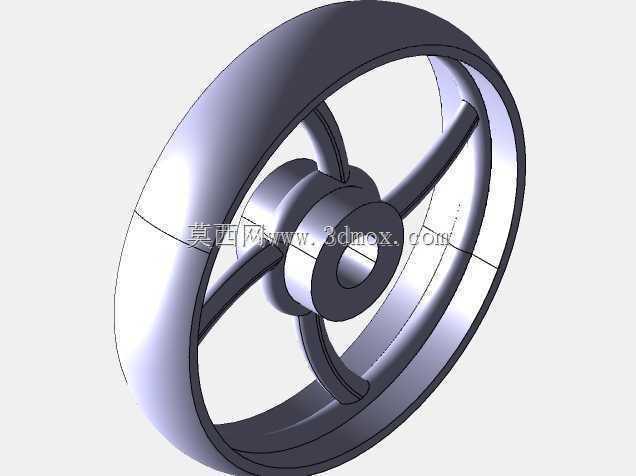

　　从功能特性层面分析，该结构采用三辐条对称布局，外圈为环形轮缘结构，内圈设置同轴安装毂，中间通过三根等角度分布的辐条完成内外圈的刚性连接。这种对称式三辐条设计并非随意选择，一方面三根辐条呈120度均匀分布，能够在各个径向方向上提供均衡的支撑刚度，抵消转子转动过程中产生的径向不平衡力，降低高速转动时的振动幅值；另一方面相较于实心辐板结构，三辐条镂空设计能够大幅降低结构自身重量，减少转子整体转动惯量，让设备启动响应速度更快，同时也为绕组散热预留了充足的空气流通通道，运行过程中气流可以顺着辐条间隙穿过转子区域，带走绕组与铁芯产生的部分热量，降低热积累对绝缘部件的损耗。内圈的安装毂设置有同轴定位孔，孔位与电机输出轴采用过渡配合公差，装配时可通过键槽传递扭矩，避免转动过程中轮毂与轴之间出现相对滑动，安装毂的轴向长度经过匹配设计，既能够保证与轴的接触面积足够提供稳定支撑，又不会过度占用轴向安装空间，适配紧凑化的动力舱布局。外圈轮缘的内侧设置有定位台阶面，用于安装固定发电机的磁钢或铁芯组件，台阶面的径向跳动公差控制在0.02mm以内，能够保证装配后磁钢与定子铁芯之间的气隙均匀度控制在设计要求范围内，避免气隙不均导致的磁拉力不平衡、发电效率下降等问题。

　　在设计思路上，该结构优先考虑了动平衡性能与结构刚度的平衡，辐条的截面采用渐变式设计，靠近内圈轮毂的位置截面尺寸更大，向外侧轮缘延伸时截面逐步收窄，这种变截面设计符合应力分布规律——转动过程中辐条靠近轮毂位置承受的扭矩与离心力复合应力最大，加大截面尺寸能够提升局部强度，避免应力集中导致的结构断裂，而外侧辐条受力相对较小，收窄截面可以进一步降低不必要的重量冗余。轮缘的截面采用L型折边结构，折边高度与磁钢组件的安装厚度匹配，既能够为磁钢提供轴向定位面，又可以在磁钢外圈形成一定的防护结构，避免运行过程中异物磕碰磁钢导致脱落。所有的棱边位置都设置了R2-R3的圆角过渡，一方面是为了减少应力集中点，提升结构的抗疲劳寿命，另一方面也避免装配过程中尖锐棱边划伤绕组绝缘层或者操作人员。

　　从安装边界与尺寸适配角度来看，该结构的最大外径适配常规100-150mm机座号的小型电动发电机，内圈安装孔直径可根据配套轴径调整，常规适配15-25mm直径的输出轴，轴向总厚度控制在30-40mm区间，能够直接嵌入对应规格的电机端盖内部，不需要额外改动电机壳体的安装尺寸。装配时需要先将磁钢组件通过结构胶与紧固件固定在轮缘内侧的定位台阶上，完成整体动平衡校正后，再将内圈轮毂压装到电机轴上，通过轴端挡圈完成轴向定位，整个装配过程不需要复杂的专用工装，适配常规的电机装配生产线流程。在实际运行场景中，该结构能够承受最高3000rpm的持续转动转速，在额定转速下辐条的最大形变量控制在0.01mm以内，不会因为形变导致磁钢剐蹭定子铁芯，同时结构自身的固有频率避开了电机运行的常用转速区间，能够避免运行过程中出现共振问题，提升设备运行的稳定性与使用寿命。
