弯管式带法兰连接传动支撑轴结构

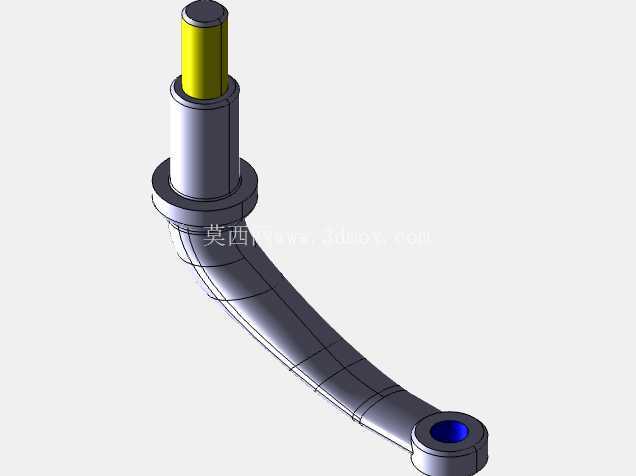

　　这类弯管式带法兰的传动支撑轴，常应用在需要改变传动轴线走向、同时兼顾轴系定位支撑的设备场景中，比如小型动力传输单元的转角传动部位、专用设备的非同轴动力输出端，或是需要避让设备内部其他结构布局的传动链路里。从结构功能来看，上端的圆柱轴段是核心的动力接入或输出部位，表面做了光轴处理，可适配轴承、联轴器等标准传动件的装配，轴段的直径公差需要按照配合等级做严格控制，保证和配套零件装配后无旷量、转动顺滑。中间的法兰盘结构是整个轴件的轴向定位核心，法兰端面的平面度直接决定了轴件安装后的垂直度，装配时法兰端面会和安装基座的贴合面紧密接触，通过螺栓穿过法兰上的预留孔完成锁紧，能承受轴系运转时产生的轴向窜动力，避免轴件在工作过程中出现移位。

　　下方的弯管段是这个零件区别于常规直轴的核心设计，弯曲弧度经过结构力学校核，既可以避开设备内部的管线、其他结构件的安装空间，又能保证动力传递过程中扭矩的稳定传输，弯管段的壁厚经过计算，在满足整体轻量化要求的同时，能承受额定扭矩下的形变应力，不会在长期交变载荷下出现弯曲疲劳断裂。末端的带孔连接端是从动端连接部位，内孔可以配套销轴、轴承或是其他传动接头，和下游的执行部件完成连接，孔的同轴度相对于上端轴段的轴线有严格公差要求，避免传动过程中出现偏磨、振动过大的问题。在设计这类轴件的时候，首先要确定两端传动部位的相对位置关系，根据设备内部的布局空间确定弯管段的弯曲半径，弯曲半径不能过小，否则会增加加工难度，同时也会导致应力集中系数过高，影响零件使用寿命。其次要核算整个轴件的受力情况，包括传动时的扭矩、运转时的径向载荷、安装时的锁紧力，以此确定各段的轴径、法兰厚度、弯管壁厚等参数，所有的过渡圆角都要做圆滑处理，减少应力集中点。

　　安装边界方面，上端轴段的伸出长度要匹配配套轴承或者联轴器的装配宽度，不能过长导致轴端悬臂量过大引发振动，也不能过短导致配合长度不足传递扭矩失效；法兰盘的外径要大于安装基座上的安装孔直径，保证有足够的压紧接触面，法兰上的安装孔位置要和基座的螺栓孔位完全对应，孔位公差控制在合理范围内，避免装配时出现螺栓无法穿入的问题；末端连接孔的位置要和下游部件的连接点位精准匹配，保证装配后整个传动链路无卡滞。

　　这类轴件在实际加工时，弯管段可以采用一体成型工艺，也可以采用分段焊接后做去应力处理，不管采用哪种工艺，都要保证整体的形位公差满足设计要求，装配前需要做动平衡测试，尤其是在中高速传动场景下使用时，动平衡精度不达标会引发整个设备的振动，影响周边零部件的使用寿命。日常运维中，需要定期检查法兰连接部位的螺栓锁紧力，检查轴段和配合件的磨损情况，弯管段如果出现形变要及时更换，避免引发传动链路的连锁故障。
