风力涡轮机翼型风洞测试装置

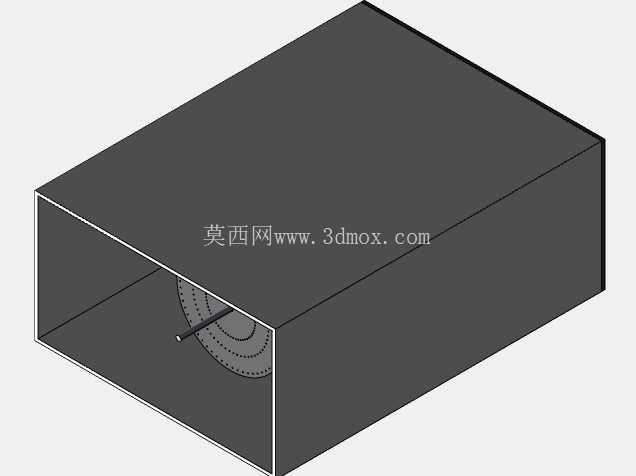

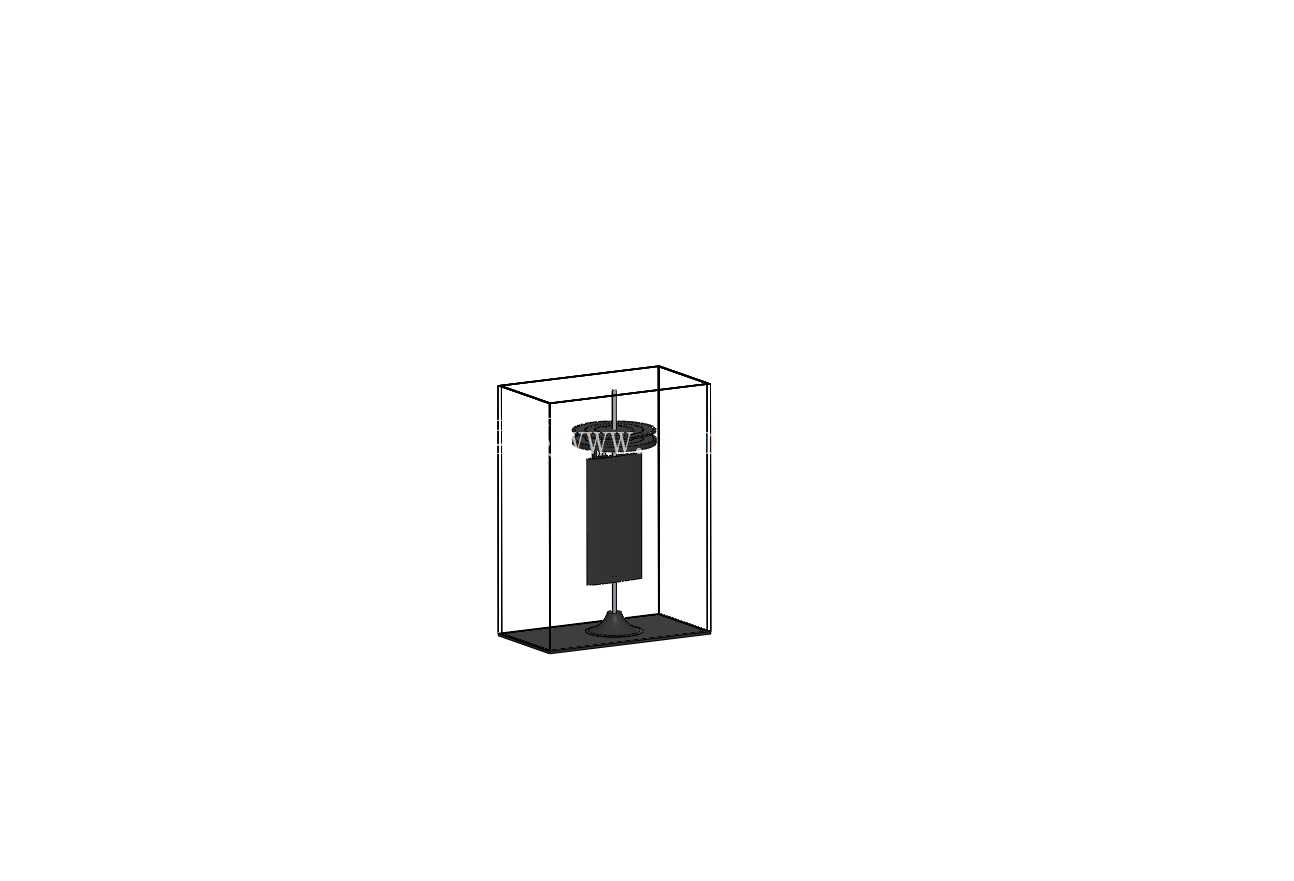

　　在风电叶片研发的气动性能验证环节，这类翼型测试装置是衔接翼型理论设计与实机应用的核心实验载体，主要用于低速风洞环境下完成翼型截面的升阻特性、压力分布、失速边界等关键气动参数采集，为风力涡轮机叶片的翼型选型、截面修型提供实测数据支撑，避免纯仿真计算带来的边界条件偏差，直接影响叶片最终的发电效率与载荷控制精度。整套装置采用立式框架承载结构，外围的矩形防护框架采用标准型材拼接成型，框架上下两端设置同轴定位安装座，用于固定翼型测试段的夹持转轴，保证翼型在风洞来流方向的安装角度精度控制在0.1度以内，避免安装偏角带来的测试数据误差。

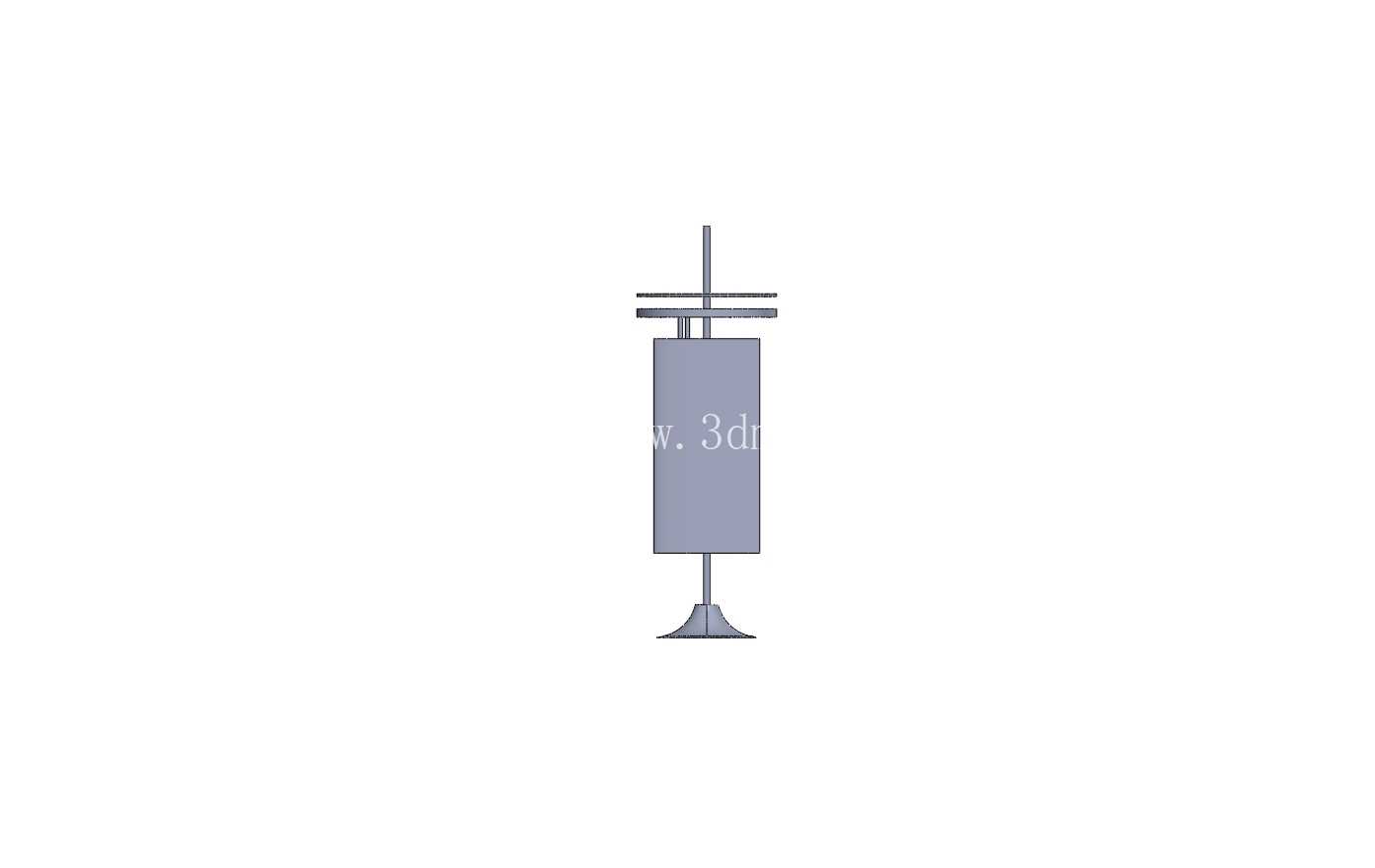

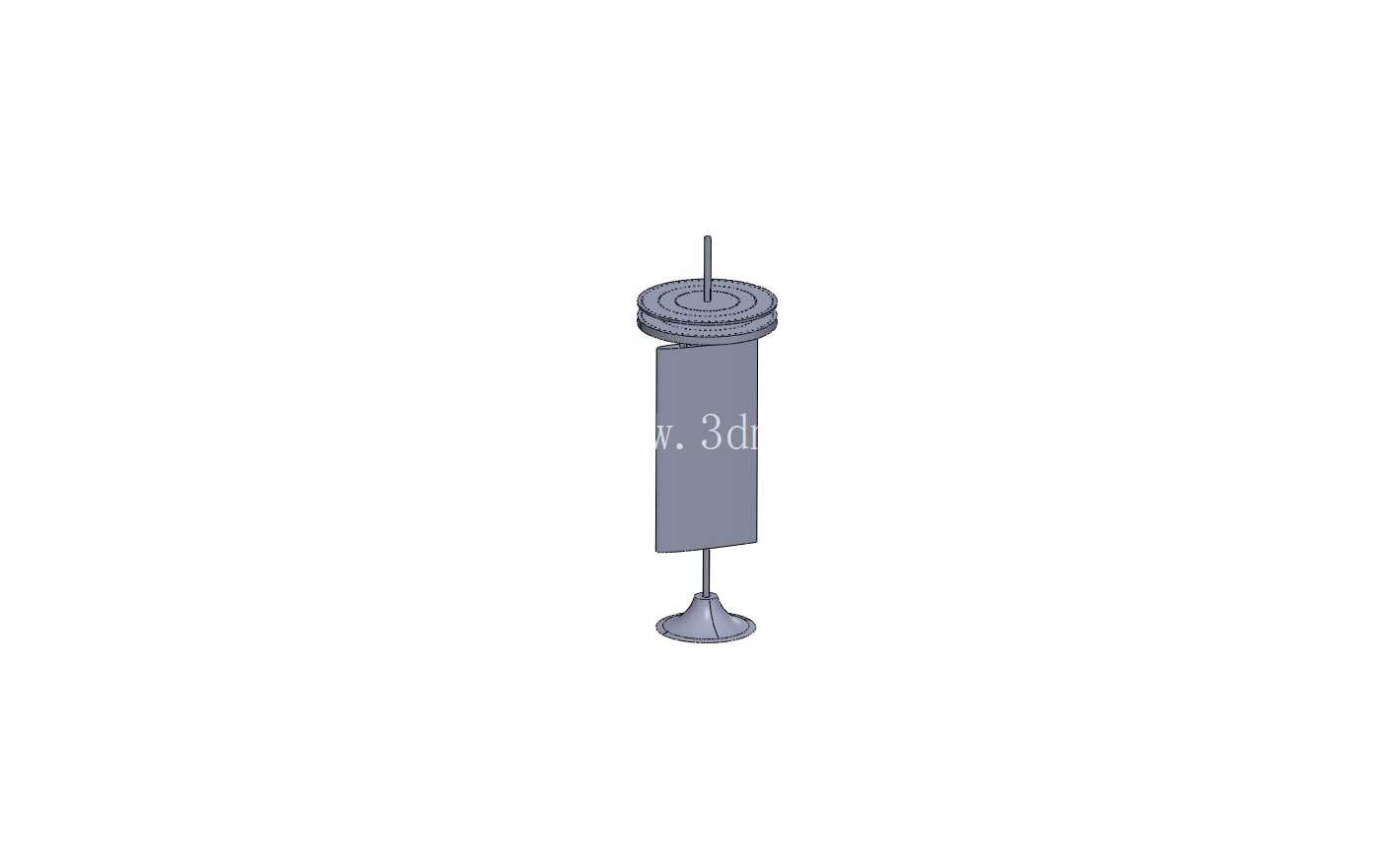

　　框架的整体尺寸适配常规低速开口风洞的实验段截面边界，安装时无需对现有风洞结构做额外改造，可直接通过底部的定位法兰固定在风洞实验段的移动工作台上，满足不同攻角下的连续测试需求。翼型测试段的夹持结构采用上下对顶式装夹设计，下端支撑座内置角度调节联动轴，可与外部的角度控制机构连接，实现-10度到30度攻角范围内的连续无级调节，调节过程中翼型的回转中心始终与风洞来流的中心轴线重合，避免攻角调节时翼型位置偏移带来的流场干扰。上端的夹持座内置高精度扭矩传感器安装位，可直接采集翼型在不同来流速度下的气动扭矩数据，配合翼型表面预埋的压力测孔，可同步完成翼型表面压力分布、升力、阻力、俯仰力矩的全参数采集。装置的结构设计充分考虑了风洞测试的流场干扰抑制要求，所有框架杆件均采用流线型截面设计，夹持座的外露部分做了倒角修型处理，尽可能降低支撑结构本身对翼型周边流场的扰动，保证测试段区域的流场均匀度满足翼型气动测试的国标要求。针对风力涡轮机专用翼型的大厚度、大升力系数特性，装置的整体承载刚度做了针对性强化，框架连接节点采用定位销加螺栓的双重固定形式，在30m/s的最高来流速度下，翼型安装位置的结构振动幅值控制在0.02mm以内，避免结构振动带来的测试信号噪声，保证采集到的气动数据真实可靠。

　　在实际测试流程中，该装置可快速更换不同截面的翼型测试样件，无需整体拆卸框架结构，仅需松开上下夹持座的锁紧螺母即可完成样件更换，单组样件的更换时间可控制在15分钟以内，大幅提升翼型选型阶段的批量测试效率。整套装置的结构细节充分匹配风电翼型的测试需求，夹持位置避开翼型表面的压力测孔布置区域，不会遮挡测压管路的走线空间，框架侧面预留了测压管路与传感器线缆的走线槽，所有线缆均从框架内部走线，避免外露线缆干扰流场。同时装置的底部安装座设置了水平调节螺栓，可在安装时快速调整框架的水平度与垂直度，保证翼型的展向方向与风洞来流方向垂直，消除安装角度带来的系统误差。

　　对于风电叶片研发团队而言，这类测试装置的结构合理性直接决定了翼型气动数据的准确性，进而影响整支叶片的气动外形设计精度，最终关系到风电机组的年发电量与运行载荷水平。在建模过程中，需要重点保证上下夹持座的同轴度公差、框架的整体刚度匹配、安装定位面的平面度要求，所有活动连接部位的间隙需要控制在合理范围内，既要保证角度调节的顺畅性，又要避免间隙带来的测试过程中翼型抖动。此外，装置的防护框架同时兼具安全防护作用，在翼型失速颤振测试工况下，可避免翼型样件意外断裂飞出损坏风洞设备，框架的杆件强度经过冲击载荷校核，可承受翼型断裂时的最大冲击能量，满足风洞实验的安全规范要求。
