多规格90度气动直角快插弯头接头组

气动管路布设现场最容易出问题的就是转角接头处，早年用普通直角硬接的管路，开机后脉冲气压反复冲击转角焊缝，快则三五个月慢则一年，就会出现接口渗漏、螺纹崩牙的问题，甚至有接头被气压冲飞砸坏周边传感器的案例。这套90度直角旋转弯头组，从加工适配的角度做了全系列规格的细节校准，完全避开了常规接头的加工和装配隐患。

不同通径的弯头外螺纹段，都做了0.15mm的退刀槽工艺余量，普通数控车加工螺纹的时候不会在根部留下凸台，拧入阀块或者气缸接口的时候，能完全贴紧密封端面，不会因为螺纹根部的加工残留留出缝隙，哪怕不用生料带，靠端面O圈就能实现静密封。弯头的90度转角内壁做了R2到R8不等的圆弧过渡，对应不同通径匹配不同的圆角半径，压缩空气过弯的时候不会形成直角紊流，管路压损比普通直角接头低17%左右，长距离布设气动回路的时候，末端气缸的出力衰减能控制在5%以内。

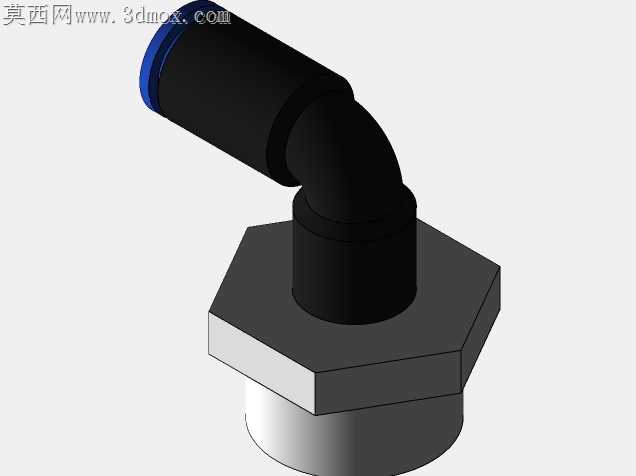

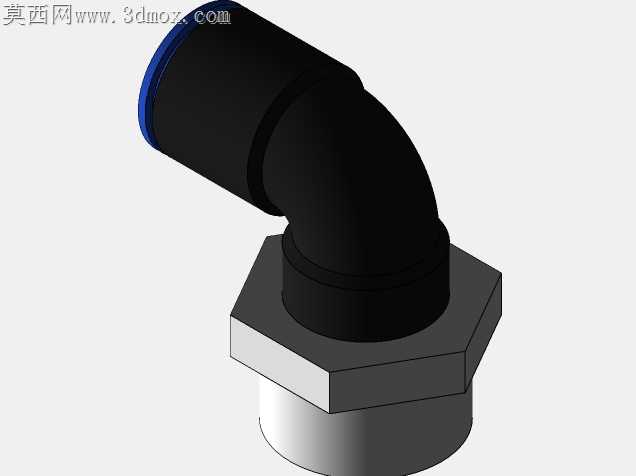

六角拧动段的对边尺寸严格卡着国标五金扳手的公差做，比常规接头的六角对边小0.2mm，狭窄空间里装拆的时候，普通开口扳手能完全卡入六角面，不会因为尺寸过盈打滑磨圆六角棱边，现场维护的时候不用专门磨薄扳手就能操作。插接气管的快插端，内部的卡簧齿做了3度的倾角优化，气管插入后卡齿会顺着橡胶管的形变咬入管壁0.1mm左右，哪怕管路带10公斤气压反复抽动，也不会出现气管脱开的问题，卡簧边缘做了倒圆角处理，插气管的时候不会割伤气管外壁，避免长期使用后气管从割伤处开裂漏气。

不同规格的接头转角处都做了加厚处理，壁厚比同规格直通接头厚0.8mm，能承受16公斤的瞬时爆破压力，车间里偶尔出现气压超调的情况也不会爆管。接头和螺母衔接的旋转间隙控制在0.03mm，既可以自由旋转调整气管朝向，又不会因为间隙过大出现气压泄漏，装管路的时候不用刻意拧着气管对准方向，把接头拧入螺纹口后随便旋转弯头朝向，就能把气管顺到最规整的布设路径，不会出现气管拧麻花、憋折的情况。

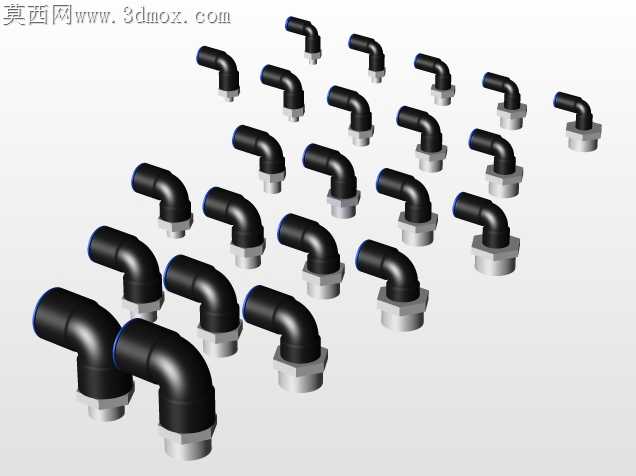

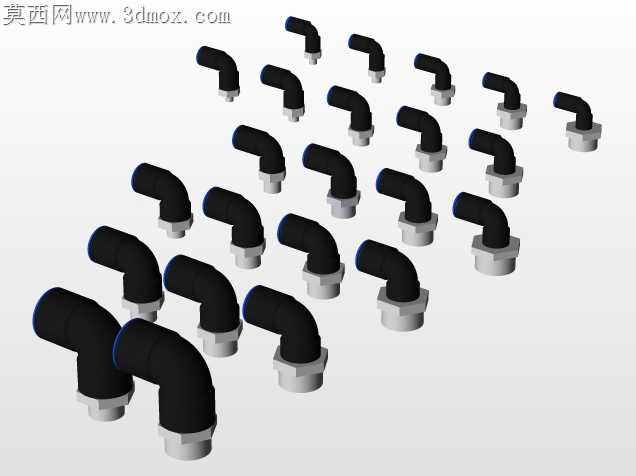

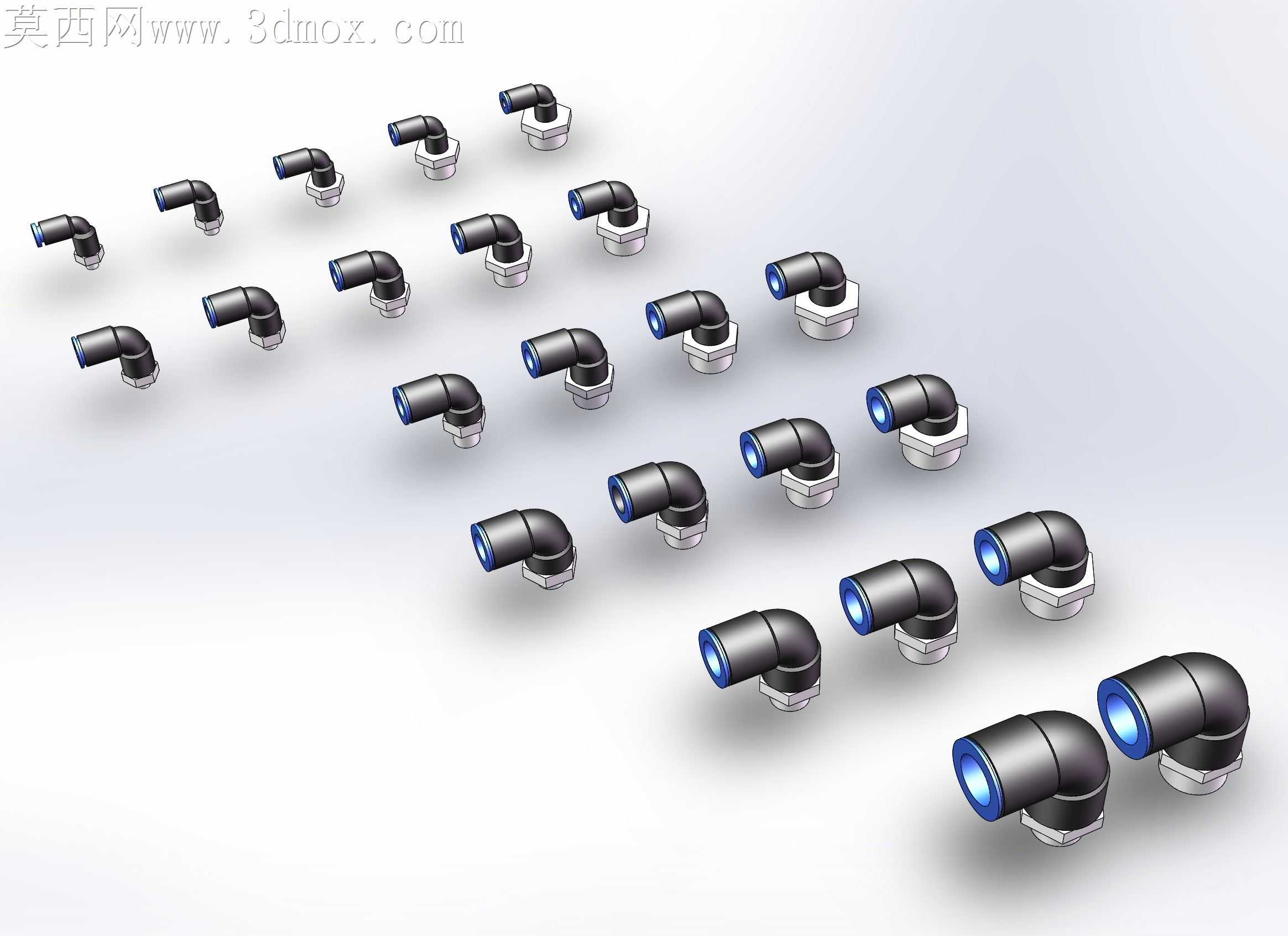

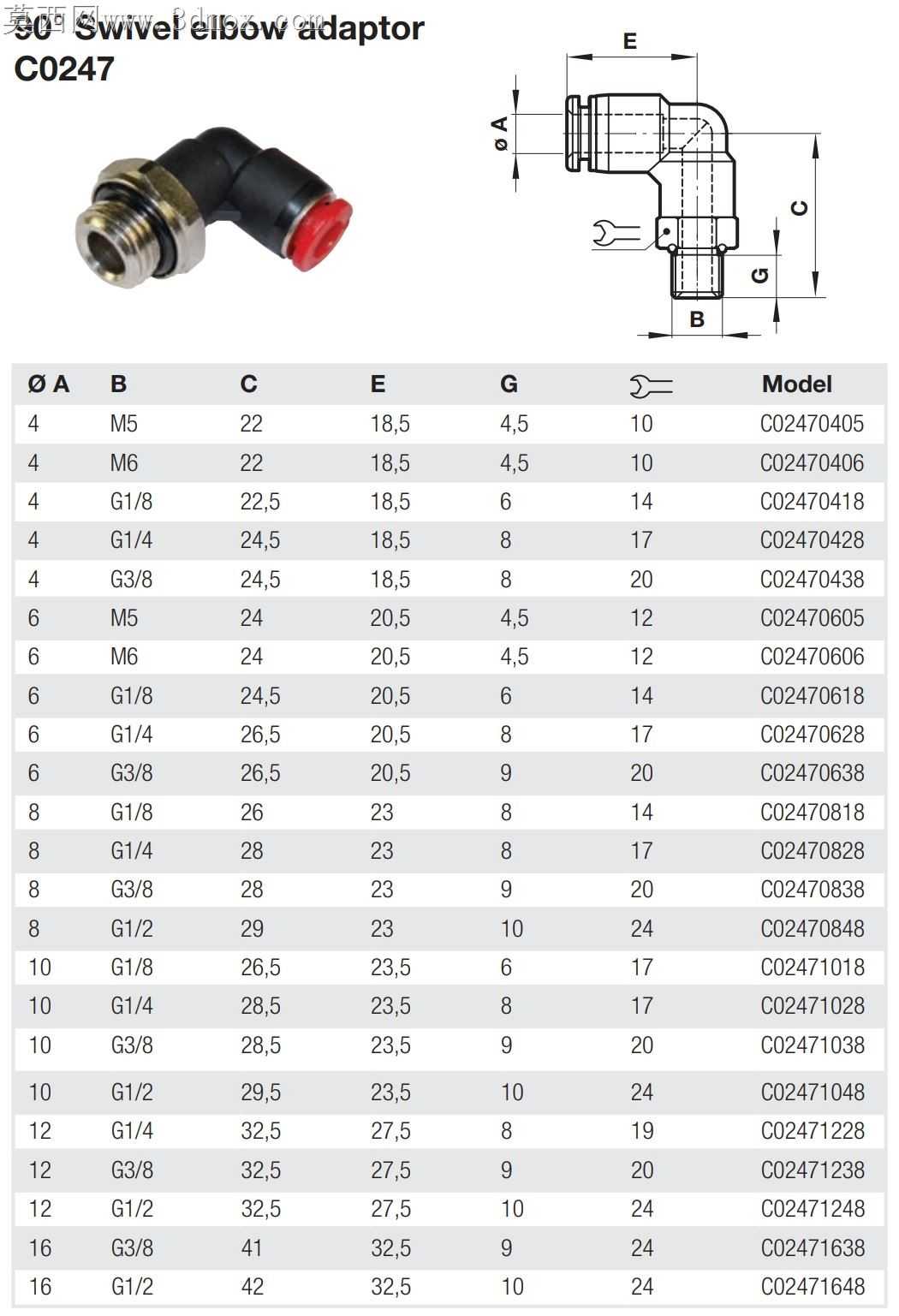

整套模型把从M5细牙螺纹到1/2G管螺纹的全规格尺寸都做了还原，每个规格的密封槽深度、快插端卡簧位置、六角厚度都对应实际加工参数做了校准，拿去做工装夹具适配的时候，不用反复调整尺寸公差，直接导出工程图就能上线加工，完全贴合气动车间的实际使用需求。
