海洋电缆敷设用线缆承放输送装置

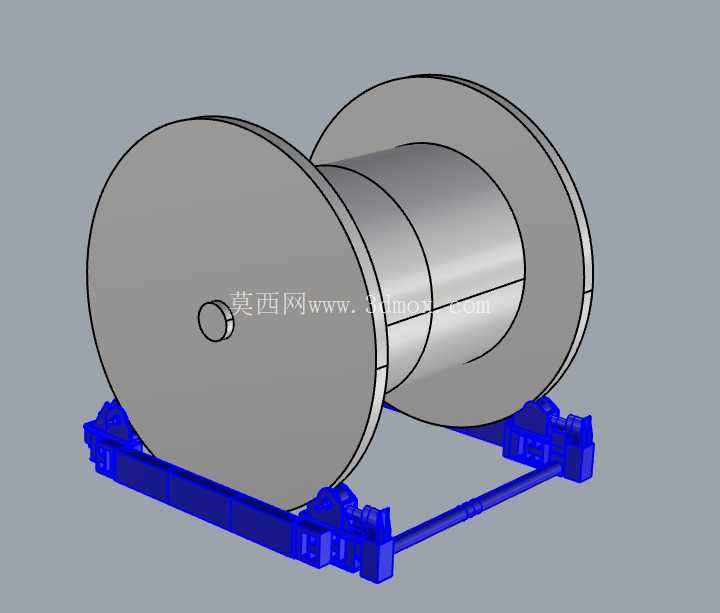

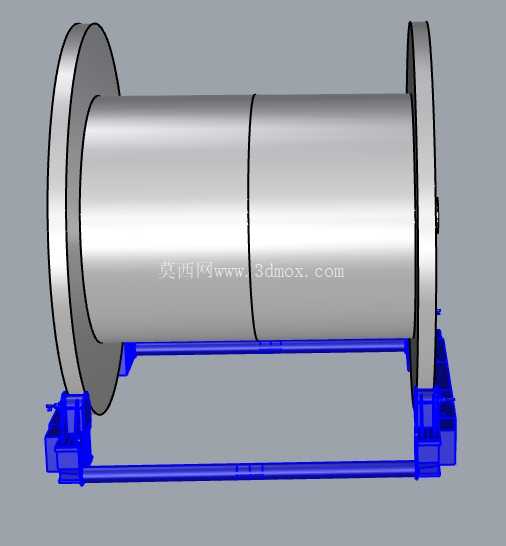

　　这套线缆承放装置主要面向近海及滩涂区域的海缆敷设作业场景，同时也可适配陆地长距离电力电缆、通讯光缆的展放施工环节，解决传统线缆盘直接落地转动时易卡滞、侧边磨损线缆外护套的问题。从结构组成来看，核心分为绕线卷筒与底部支撑托架两部分，卷筒采用双侧挡边加中间变径筒身的设计，不同直径的筒段可分别适配不同线径的线缆缠绕需求，避免小直径线缆在大筒身缠绕时出现层间错位、排线混乱的情况，双侧挡边的高度根据常规海缆单盘敷设长度对应的缠绕厚度设计，边缘做了圆弧倒角处理，防止展放过程中线缆剐蹭挡边造成外护层破损。

　　底部支撑托架采用框架式焊接结构，两侧设置带限位的托辊支撑位，卷筒两端的轴颈直接放置在托辊上，无需额外的轴承座固定，既可以快速更换不同规格的卷筒，也能保证卷筒转动时的同轴度，减少转动阻力，托架底部的连接横梁做了加厚处理，可承受满盘线缆带来的总重量，两侧的定位凸台可适配施工场地的快速固定需求，无论是放置在施工船舶的甲板上，还是陆地作业的平板运输车上，都能通过凸台快速卡位，避免作业过程中装置移位。设计过程中优先考虑了现场作业的实际工况，海缆敷设作业往往伴随高湿、盐雾环境，因此托架部分的结构做了等壁厚设计，不存在容易积留海水、淤泥的死角，方便作业后的冲洗维护，卷筒的轴颈位置做了表面硬化处理，减少长期转动带来的磨损，延长部件的更换周期。

　　从安装边界来看，整套装置的宽度适配常规施工车辆的货厢内宽，卷筒的最大外径满足公路运输的限高要求，无需拆解即可整体转运，支撑托架的托辊间距可在小范围内调整，能够兼容一定尺寸范围内的不同规格卷筒，减少现场更换工装的时间成本。功能层面，这套装置除了基础的线缆承放、转动展放功能外，托架上预留了制动组件的安装位，可根据作业需求加装阻尼制动结构，控制线缆展放的速度，避免敷设过程中因卷筒转动惯性过大导致线缆松脱、打扭，尤其是在船舶随海浪起伏的作业场景下，阻尼结构可有效平衡卷筒的转动惯量，保证线缆展放的张力稳定，减少海缆在敷设过程中出现的应力集中问题。筒身的变径设计也兼顾了不同线缆的弯曲半径要求，不同线径的线缆缠绕在对应直径的筒段上，不会出现弯曲半径过小导致线缆内部线芯、铠装层受损的情况，挡边内侧的光滑表面也避免了线缆层间挤压时出现的外皮压痕。在实际作业场景中，这套装置可配合线缆牵引设备使用，卷筒的转动阻力经过优化，牵引端不需要过大的牵引力即可带动卷筒转动展放线缆，降低牵引设备的负载，同时支撑托架的低位设计降低了整套装置的重心，在船舶甲板作业时可更好的抵御风浪带来的晃动，减少装置倾覆的风险。

　　结构细节上，卷筒的单侧挡边预留了线缆固定孔，作业开始前可将线缆端头穿过固定孔做临时固定，避免缠绕过程中线缆端头松脱，托架的两端设置了起吊孔，方便现场使用起重设备整体吊装转运，不需要额外焊接吊点，适配工地现场的快速转场需求。整套结构没有采用复杂的传动组件，所有部件都为常见的焊接件与机加工件，维护成本低，即使在野外作业现场出现部件损坏，也可快速加工替换，不会长时间延误施工工期，各部件的连接位置都采用了防松设计，避免长期震动工况下螺栓松动带来的安全隐患。
