CA6140机床用皮带滚筒支撑结构

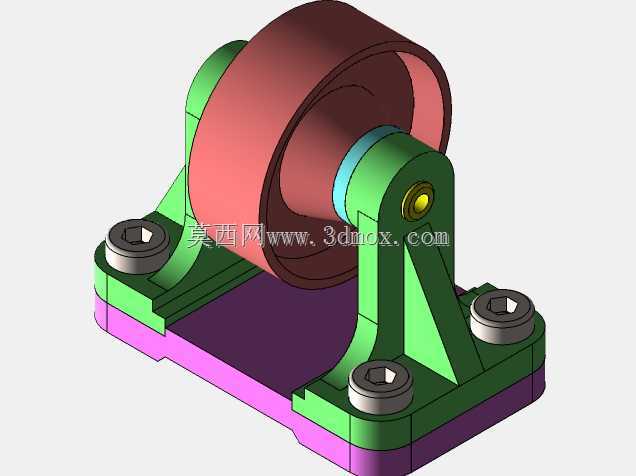

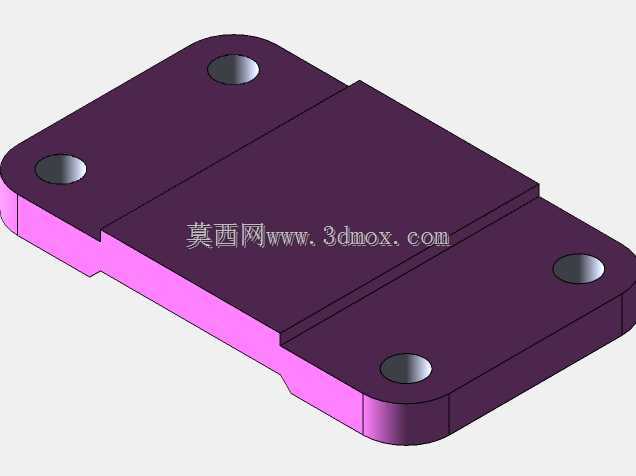

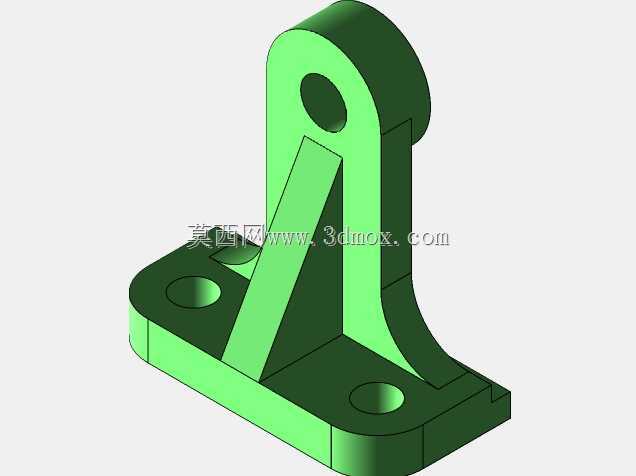

　　这套皮带滚筒组件是CA6140普通车床传动系统中负责皮带张紧与动力传递的核心支撑部件，在车床床头箱与电机之间的传动链路里承担着改变皮带包角、维持传动张力、抵消皮带运转振动的关键作用，日常车床加工中无论是主轴正反转切换、不同转速档位的负载传递，还是长时间连续切削的工况下，该组件都需要保持稳定的支撑刚度，避免皮带打滑、跳动带来的转速损失与加工振纹。从结构设计来看，整体采用分体式装配逻辑，底部为带安装沉孔的紫色安装底板，四个内六角沉头螺栓将两侧的绿色三角加强筋支撑座牢牢锁固在底板上，这种三角筋结构的支撑座并非等厚设计，靠近轴孔的位置做了局部加厚处理，能够抵消皮带张紧后作用在轴端的径向倾覆力矩，避免长期负载下支撑座出现形变偏移。

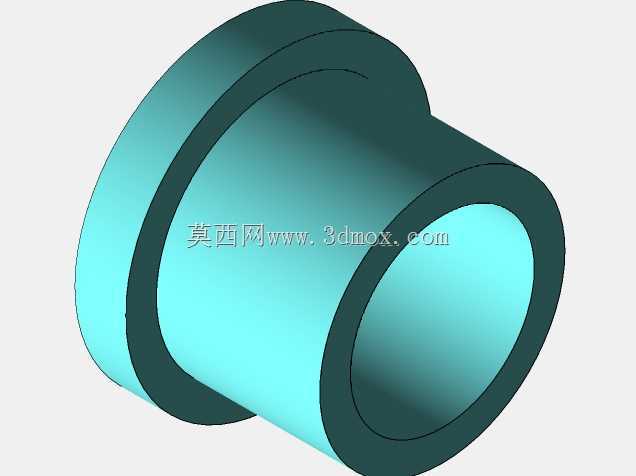

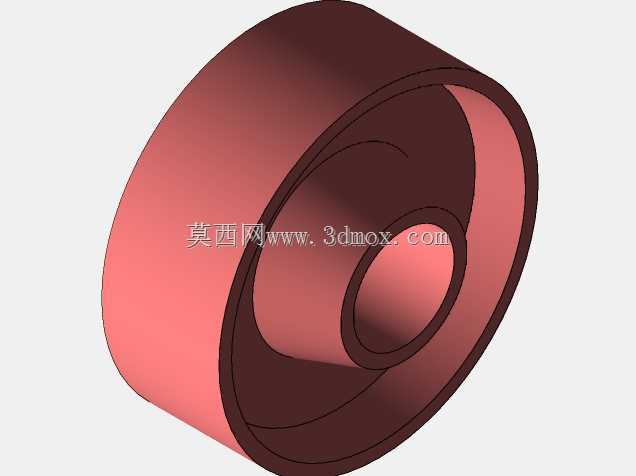

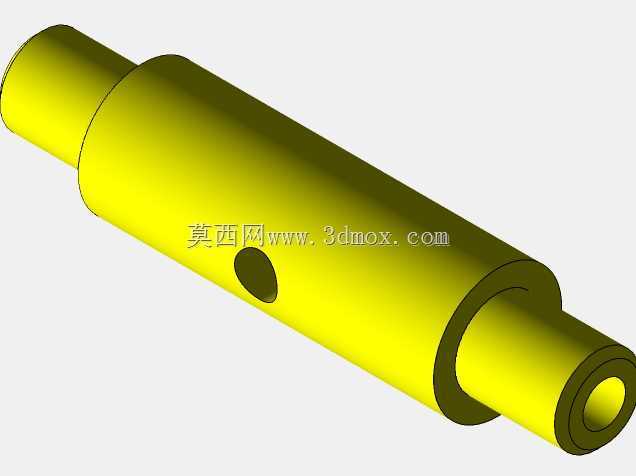

　　中间的滚筒主体采用筒状焊接结构，外圆表面做了微弧处理，能够增加与三角皮带的接触摩擦力，滚筒两端与支撑座的连接位置设置了浅蓝色的轴套隔圈，既可以调整滚筒的轴向窜动间隙，也能避免滚筒端面与支撑座直接摩擦产生磨损，轴端的黄色注油孔位置预留了润滑脂加注通道，日常维护时不需要拆解整个组件即可完成轴承位置的润滑保养。从安装边界来看，底板的四个安装孔采用对称分布设计，孔位间距匹配CA6140车床床身靠近电机侧的预留安装螺孔位置，安装时不需要额外打孔改造，只需要将底板贴合床身安装面，拧入对应规格的内六角螺栓即可完成固定，整体安装高度控制在不会与皮带护罩、床头箱输入轴端产生干涉的范围内，滚筒的外圆直径经过匹配计算，

　　能够保证电机输出轴与床头箱输入轴之间的皮带中心距符合原厂设计要求，皮带包角维持在120度以上的合理区间，避免小负载下出现皮带打滑丢转的问题。在实际使用场景中，该组件除了应用在CA6140车床上，也可适配同规格的普通卧式车床、小型皮带输送设备的端部张紧结构，只需要对应调整底板安装孔位即可完成适配。设计过程中优先考虑了部件的可维护性，所有连接螺栓均采用标准内六角圆柱头螺钉，损坏后可直接替换标准件，滚筒部分与支撑轴采用间隙配合，当滚筒外圆磨损后只需要拆下两端的轴端挡圈即可单独更换滚筒，不需要整体报废整个组件，能够降低设备的后期维护成本。支撑座的三角筋结构在建模时做了圆角过渡处理，避免应力集中位置在长期交变载荷下出现开裂，

　　轴孔位置的公差按照H7级精度设计，与配套的深沟球轴承外圈形成过渡配合，既保证轴承的固定可靠性，也不会因为过盈量过大导致轴承装配后出现卡滞。滚筒的内孔与支撑轴之间预留了足够的轴承安装空间，两端的轴承可以承受皮带张紧带来的径向载荷，同时也能抵消少量皮带运转过程中产生的轴向窜动力，保证滚筒运转时的同轴度，减少高速运转下的振动与噪音。整个组件的所有棱角位置都做了倒角处理，既避免装配时划伤操作人员，也能去除机加工过程中产生的毛刺，提升部件的装配顺滑度。在选型适配时，需要注意该组件适配的皮带宽度与滚筒长度匹配，过宽的皮带会与两侧支撑座产生摩擦，过窄的皮带则会导致皮带在滚筒上出现跑偏，加剧皮带的单边磨损。安装时需要先调整两侧支撑座的同轴度，保证滚筒转动无卡滞后再完全锁死底板的安装螺栓，之后再调整皮带张紧度，避免皮带过紧导致轴承载荷过大提前失效，也避免皮带过松出现传动打滑。
