卧式承压储运用罐体结构设计

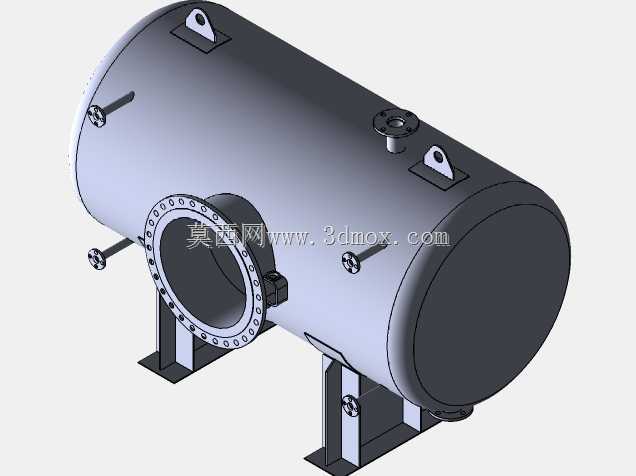

　　这款卧式承压罐体的结构设计，首先围绕化工、能源、轻工领域常见的密闭介质存储、缓冲工况展开，在石油炼化的中间物料暂存、食品加工的无菌流体缓存、制药行业的纯化水储放场景中，这类带压罐体都是核心静设备单元，需要在0.1MPa及以上的内压工况下长期稳定运行，避免介质泄漏、结构变形带来的生产安全隐患。从结构设计逻辑来看，整体采用圆柱形筒体搭配标准椭圆形封头的构型，这种组合是承压容器领域经过长期工程验证的最优解——圆柱形筒体的环向应力分布均匀，不会出现方形腔体的应力集中拐点，椭圆形封头的曲面过渡能有效降低端部的应力峰值，相比平盖结构可以减少40%以上的端部壁厚冗余，在满足承压强度要求的前提下控制整体设备重量。

　　接口布局上，筒体侧面设置大直径带颈对焊法兰接口，这个接口主要用于检修时人员进入罐体内部清理、检查衬层或者内件，法兰的螺栓孔采用跨中排布方式，保证密封垫片受压均匀，避免局部密封失效；法兰旁侧的小直径外螺纹接口，分别用于介质进出、压力检测、安全附件安装，顶部的小法兰接口用于放空或者安全阀安装，在设备超压时能及时泄放内部压力，避免筒体发生爆裂风险。筒体上的两个吊耳结构采用焊接式板式吊耳，吊耳的开孔位置做了局部补强，吊耳的承载能力按照罐体满水重量的1.5倍设计，满足设备吊装时的动载荷要求，避免吊装过程中吊耳撕裂导致设备坠落。

　　支撑结构采用双鞍式支座，支座的弧形托板与筒体外径完全贴合，接触区域做了局部加厚处理，避免支座处的局部压应力过大导致筒体凹陷；支座底板预留了地脚螺栓安装孔，安装时需要保证两个支座的水平度偏差不超过2mm/m，避免设备运行时因基础沉降不均产生附加弯曲应力。设计过程中，筒体的壁厚计算按照内压容器强度公式核算，同时考虑了钢板负偏差、腐蚀裕量的影响，对于接口、支座、吊耳与筒体连接的焊接区域，都做了局部应力校核，避免焊接热影响区成为强度薄弱点。

　　安装边界方面，这类卧式罐体需要预留足够的侧向操作空间，大法兰侧至少要留出1.2倍筒体直径的检修空间，方便法兰拆卸、内件进出；顶部接口上方要预留0.8m以上的操作空间，用于阀门、仪表的安装维护；设备基础的承载能力需要按照满水重量的2倍设计，避免长期运行出现基础沉降。实际选型应用时，需要根据存储介质的腐蚀性选择对应的筒体材质，普通水、中性介质可以采用Q345R压力容器钢板，腐蚀性介质则需要搭配不锈钢衬层或者整体不锈钢材质，密封垫片的选型也要匹配介质特性，避免垫片被介质腐蚀导致密封失效。建模过程中，所有焊接结构都预留了合理的焊脚尺寸，法兰、支座的标准件参数都符合现行压力容器行业标准，结构细节上没有出现干涉、壁厚突变的问题，能直接用于后续的工程出图、有限元强度校核环节，也可以作为同类型承压罐体设计的参考构型，根据实际容积、压力参数调整筒体长度、壁厚、接口规格即可快速衍生出适配不同工况的产品方案。
