金属板材剪切试验用工装夹具结构

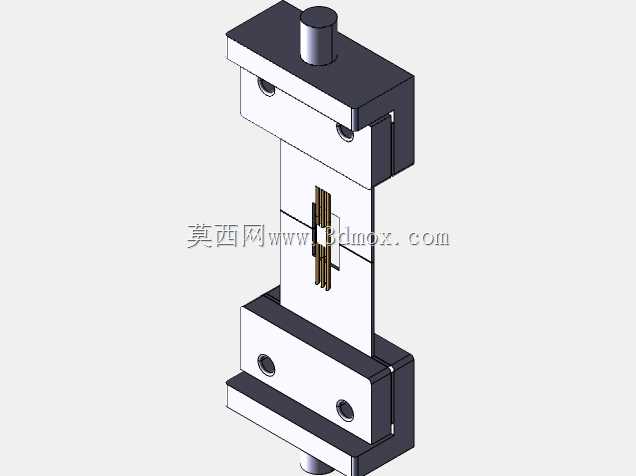

　　这套剪切工装主要面向金属材料力学性能检测场景，适配实验室材料剪切强度测试工序，也可嵌入小型自动化材料检测线完成批量试样的剪切性能验证，日常使用中多配合万能材料试验机完成薄金属带材、薄板试样的剪切力值采集，能避免传统剪切夹具装夹偏移、试样受力不均导致的测试数据偏差问题。从结构功能来看，整套工装分为上模固定端、下模固定端与中间剪切执行组件三个核心部分，上模端通过顶部圆柱柄与试验机上压头连接，连接部位采用H7公差配合，保证压合过程中无径向窜动，上下模座的夹紧块均开设对称安装孔，可通过内六角螺栓调整夹紧间隙，适配0.1mm到3mm厚度的不同金属板材试样，装夹时只需将试样插入中间导向槽，拧紧两侧夹紧螺钉即可完成定位，无需额外找正，单次装夹耗时不超过15秒，能大幅提升批量测试的作业效率。

　　设计阶段优先考虑了受力对称性，上下模座的导向面采用研磨加工，表面粗糙度控制在Ra0.8以内，剪切过程中上下模的对位精度可达0.02mm，避免剪切面出现二次撕裂影响测试结果；中间的剪切刃口采用镶嵌式结构，刃口磨损后可单独更换，无需更换整套模座，能降低长期使用的维护成本，刃口间隙根据剪切材料厚度预设为板材厚度的5%到8%，既保证剪切断面平整，也能避免刃口过快崩损。

　　安装边界方面，整套工装闭合状态下总高度为180mm，上下模座的安装基准面平面度公差0.01mm，适配市面主流10kN到50kN量程的万能材料试验机安装接口，安装时只需将上模柄插入试验机夹头锁紧，下模座通过T型螺栓固定在试验机工作平台即可，无需额外加工过渡连接板；模座两侧预留的操作空间足够操作人员完成试样装夹与拆卸，不会与试验机的防护栏、力值传感器等周边部件产生干涉。

　　实际使用过程中，这套工装除了完成标准金属板材的剪切试验，也可通过更换夹紧垫块适配非金属薄片、复合板材的剪切性能测试，调整刃口间隙后还能完成薄铝带、铜箔等软质金属材料的剪切测试，不会出现试样压皱、滑移的问题；模座整体采用45号钢调质处理，整体硬度达到HB220-250，长期承受交变压合载荷也不会出现基座变形问题，刃口部位采用合金工具钢淬火处理，硬度可达HRC58-62，连续剪切1000次标准钢试样后刃口磨损量不超过0.01mm，能长期保证测试精度。结构设计上规避了传统剪切工装的应力集中问题，上下模座的拐角处均设置R3圆角过渡，避免长期压合过程中出现应力开裂，中间的导向槽开设排屑缺口，剪切产生的细小金属碎屑可自动从缺口排出，不会堆积在导向面内影响模座对位精度；夹紧块的压紧面加工有细密网纹，摩擦力可达光面的3倍以上，测试过程中试样不会出现滑移，保证力值采集曲线与实际剪切受力完全匹配。
