偏心往复运动转换机械结构设计

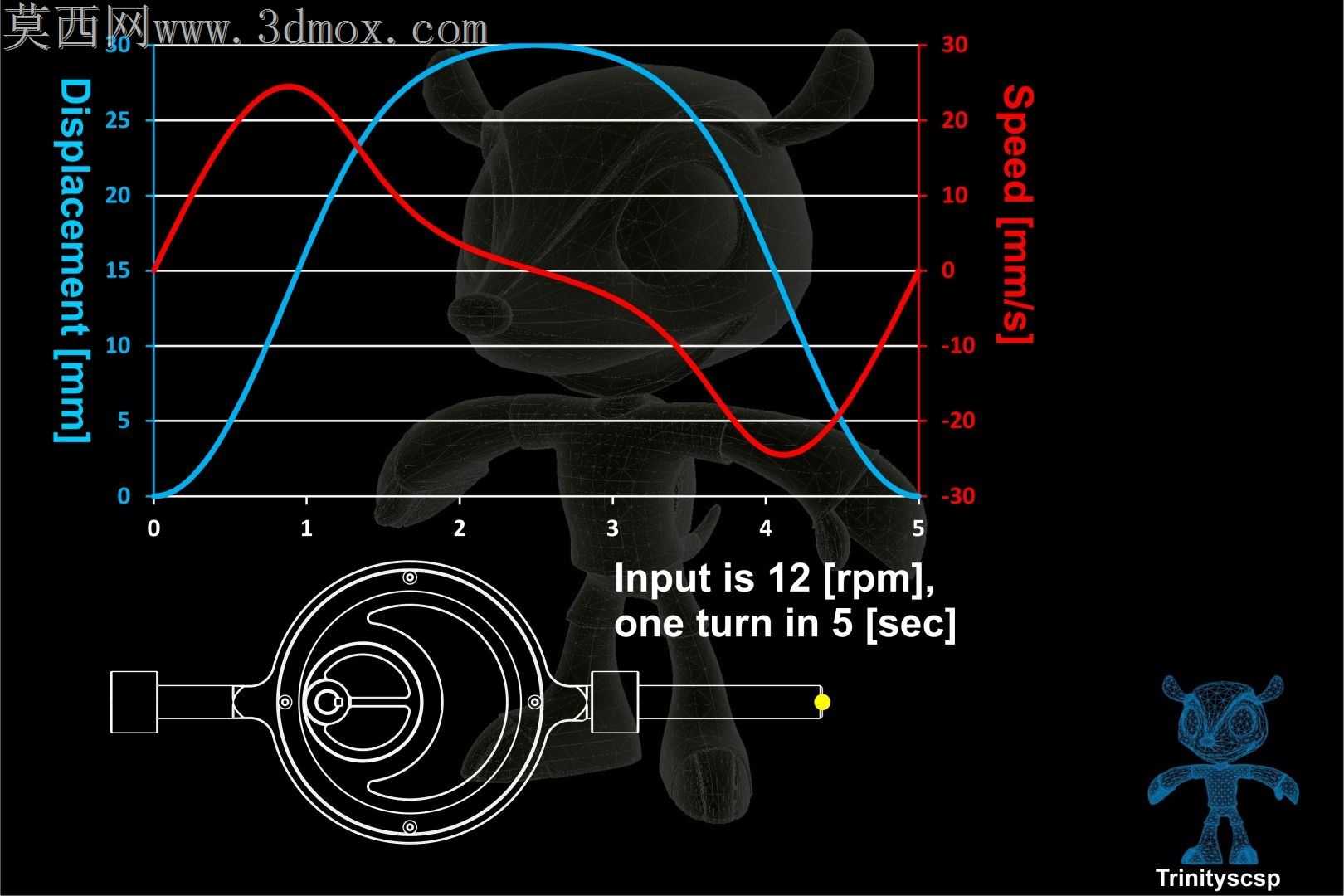

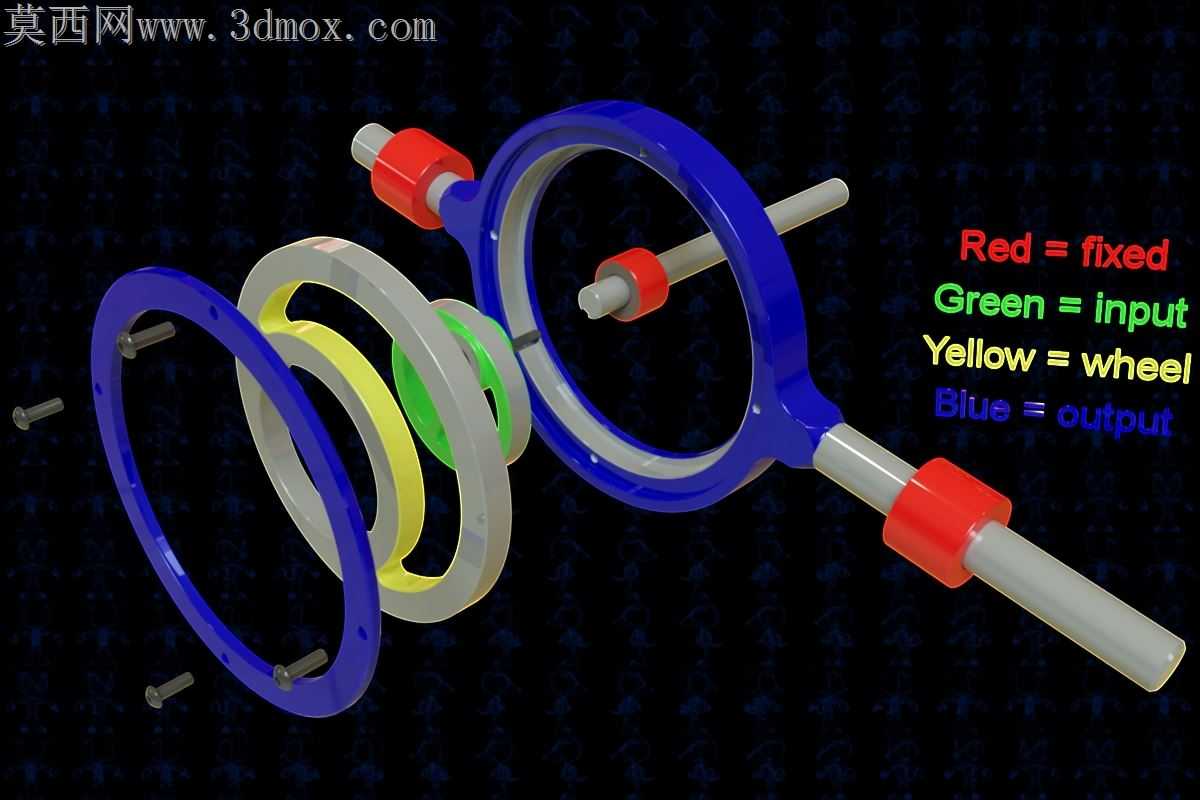

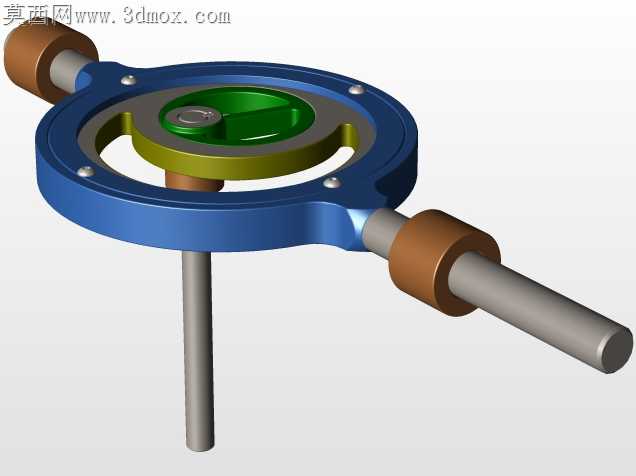

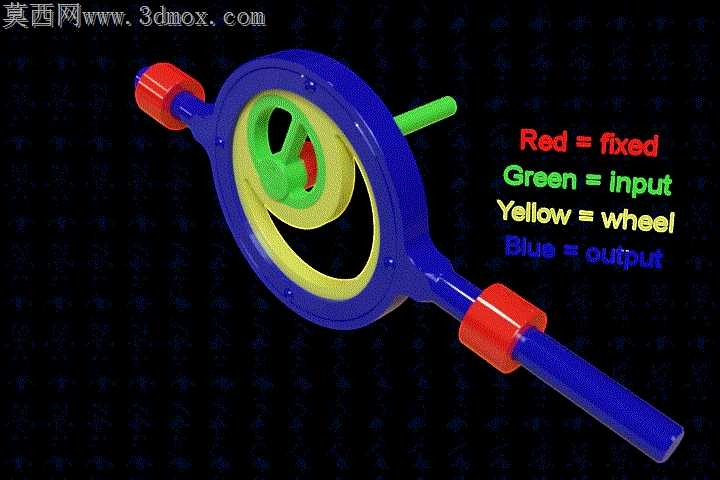

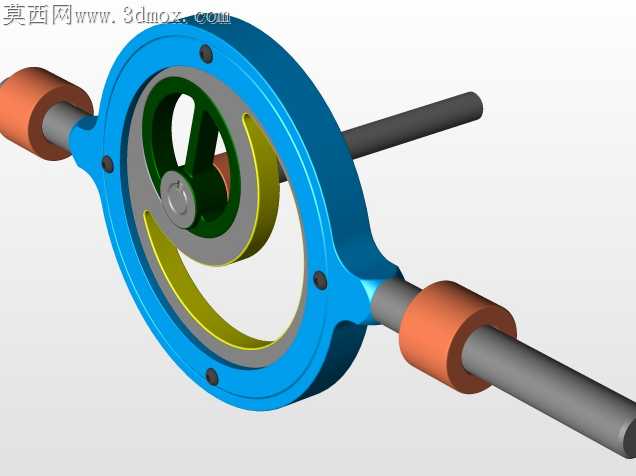

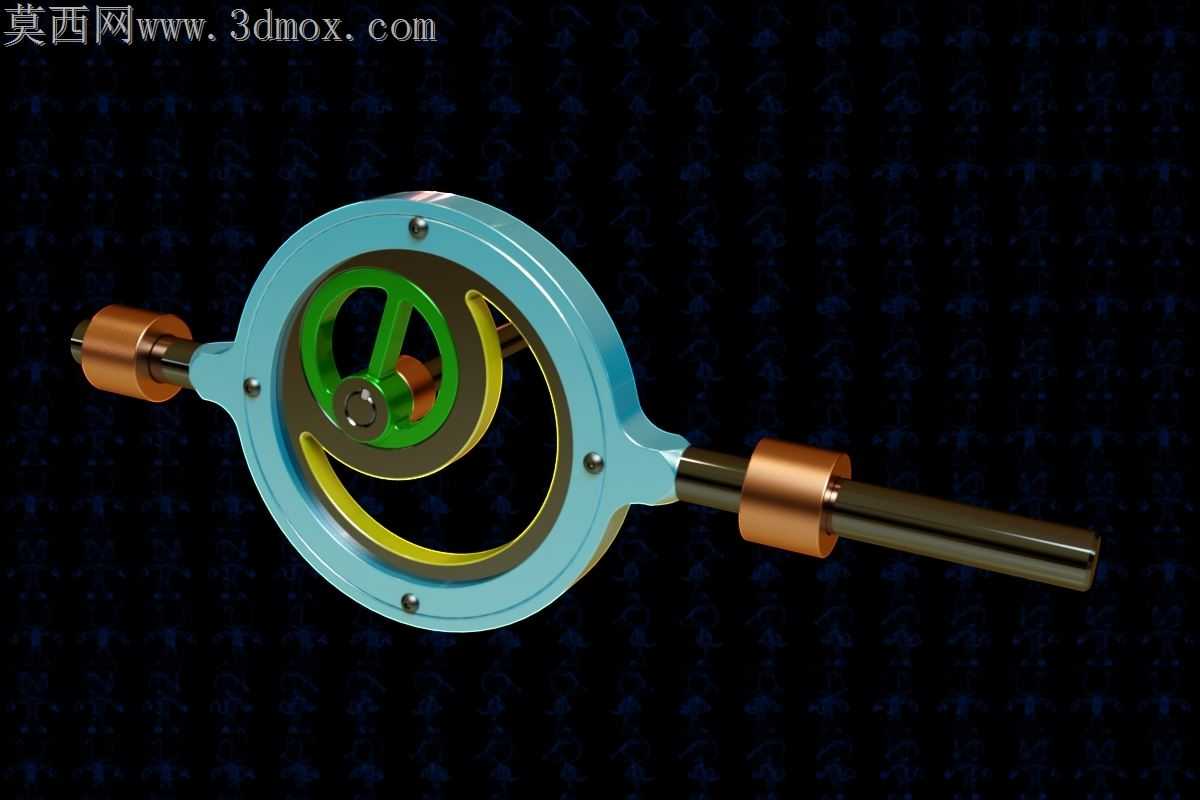

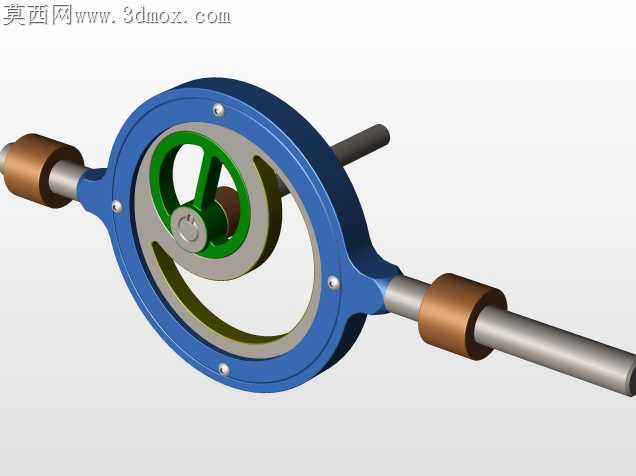

车间里常见的往复驱动故障，多半来自偏心件与滑动轴的同轴度偏差——传统偏心轴一体加工时，偏心距的磨削公差很难控制在0.02mm以内，长期高速运转会让轴承受周期性偏载冲击，铜套磨损速度比设计值快三倍。这套偏心往复结构把偏心轮做成独立嵌装件，外圈的环形壳体通过三颗均布螺钉锁紧，偏心轮与中心轴的配合面选H7/k6过渡配合，装配时不用反复修磨轴颈，靠定位销就能锁定偏心距，偏心距的重复装配精度能稳定控制在0.015mm以内。滑动轴两端的铜套做了翻边挡肩设计，翻边厚度比壳体安装槽深0.1mm，锁紧端盖时铜套不会被压得过紧抱死，轴的滑动间隙能稳定保持在0.01-0.02mm之间，不会因为热胀出现卡滞。偏心轮内侧的环形滚道做了0.5mm的沉槽，滚道表面粗糙度控制在Ra0.8，滚道与偏心轮外圆的同轴度公差带设为0.01mm，滚动体在滚道内运转时不会出现偏磨，往复运动的换向冲击能被均匀分散到整个滚道面。壳体外侧的安装耳做了圆弧过渡，耳座上的安装孔预留了0.3mm的位置调整余量，现场安装时不用强行铰孔对位，能抵消机架焊接带来的微小形位误差。输出轴端的铜轴套做了油槽设计，油槽沿轴向开成螺旋状，润滑油能顺着轴的往复运动均匀铺展在整个配合面，不用频繁停机注油，连续运转时铜套的温升能控制在25K以内。偏心轮与中心轴的连接用了平键加端面顶丝的双重固定，顶丝顶在平键的侧面缺口里，正反转切换时平键不会出现窜动，避免了键槽磨损带来的回程间隙。这套结构没有用复杂的异形曲面，所有配合面都是规则的圆柱面与平面，普通车床、铣床就能完成全部零件加工，不用定制特殊成型刀具，小批量试制时的加工成本比一体偏心轴结构低40%左右。装配时不需要专用工装，先把偏心轮嵌装到壳体内，穿入中心轴锁定偏心距，再依次装入两端铜套与输出轴，最后锁紧端盖就能完成组装，普通装配工不用专门培训就能完成操作，装配效率比传统结构提升一倍以上。
