风电产业专用立式配电盘柜体结构

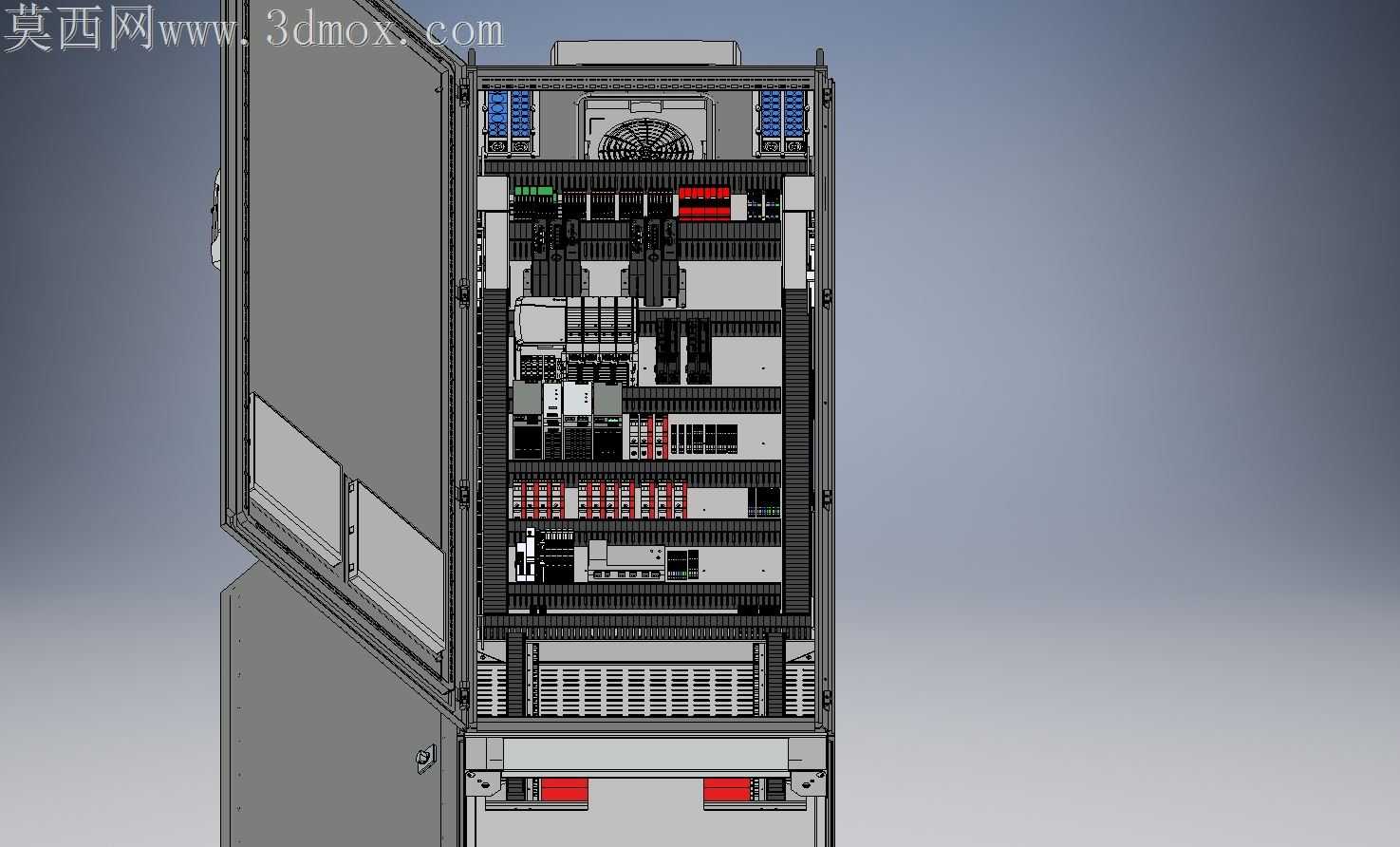

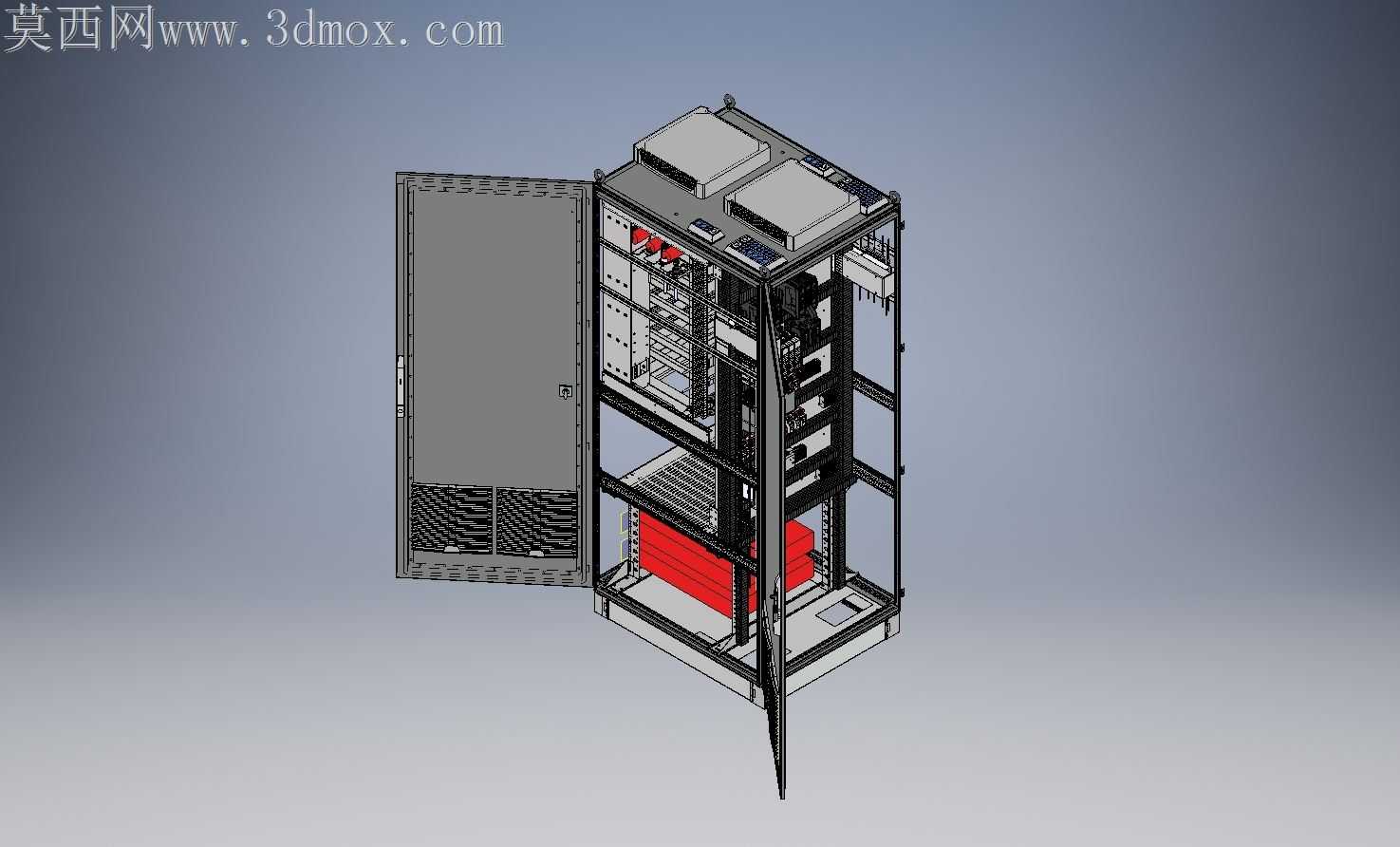

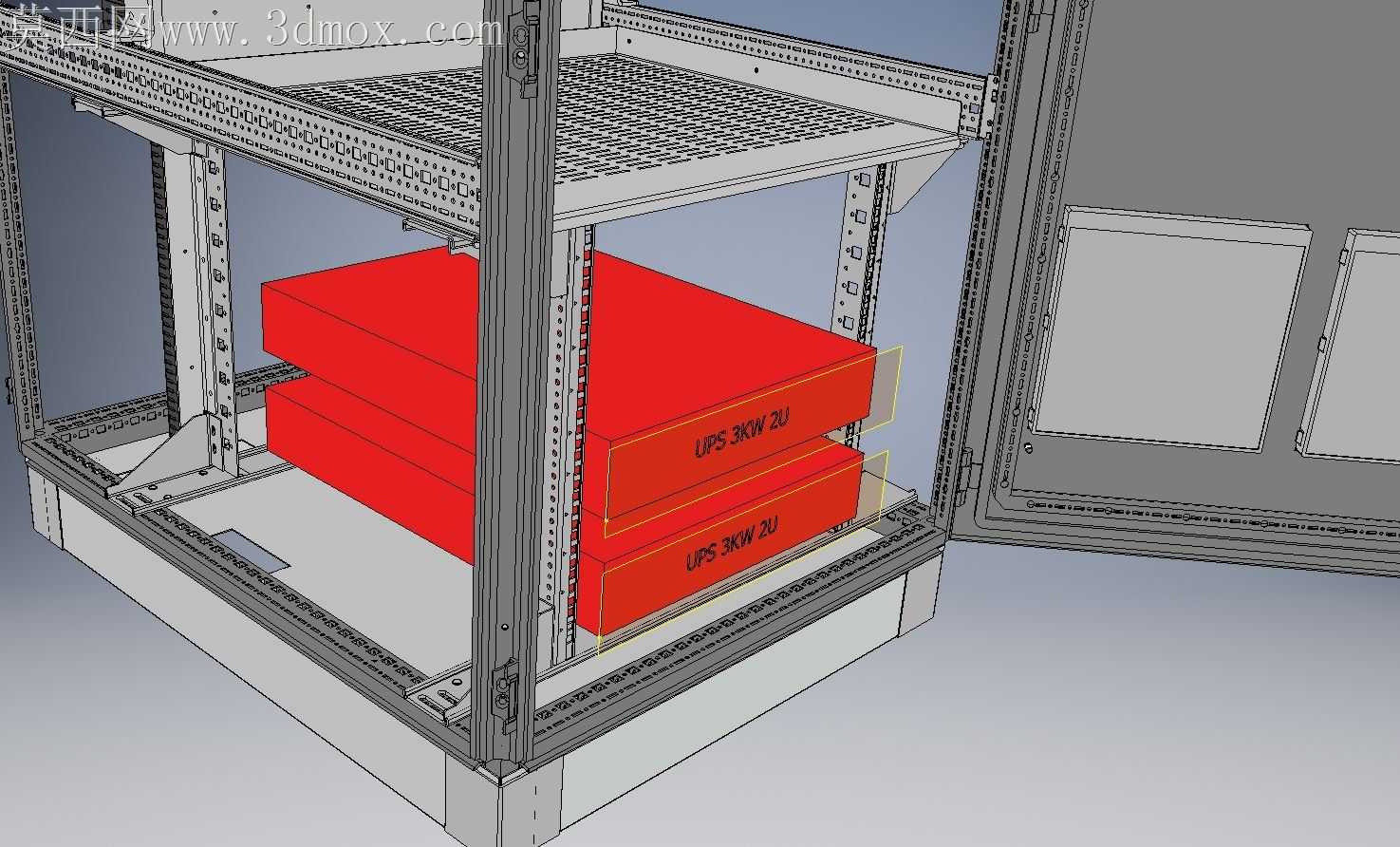

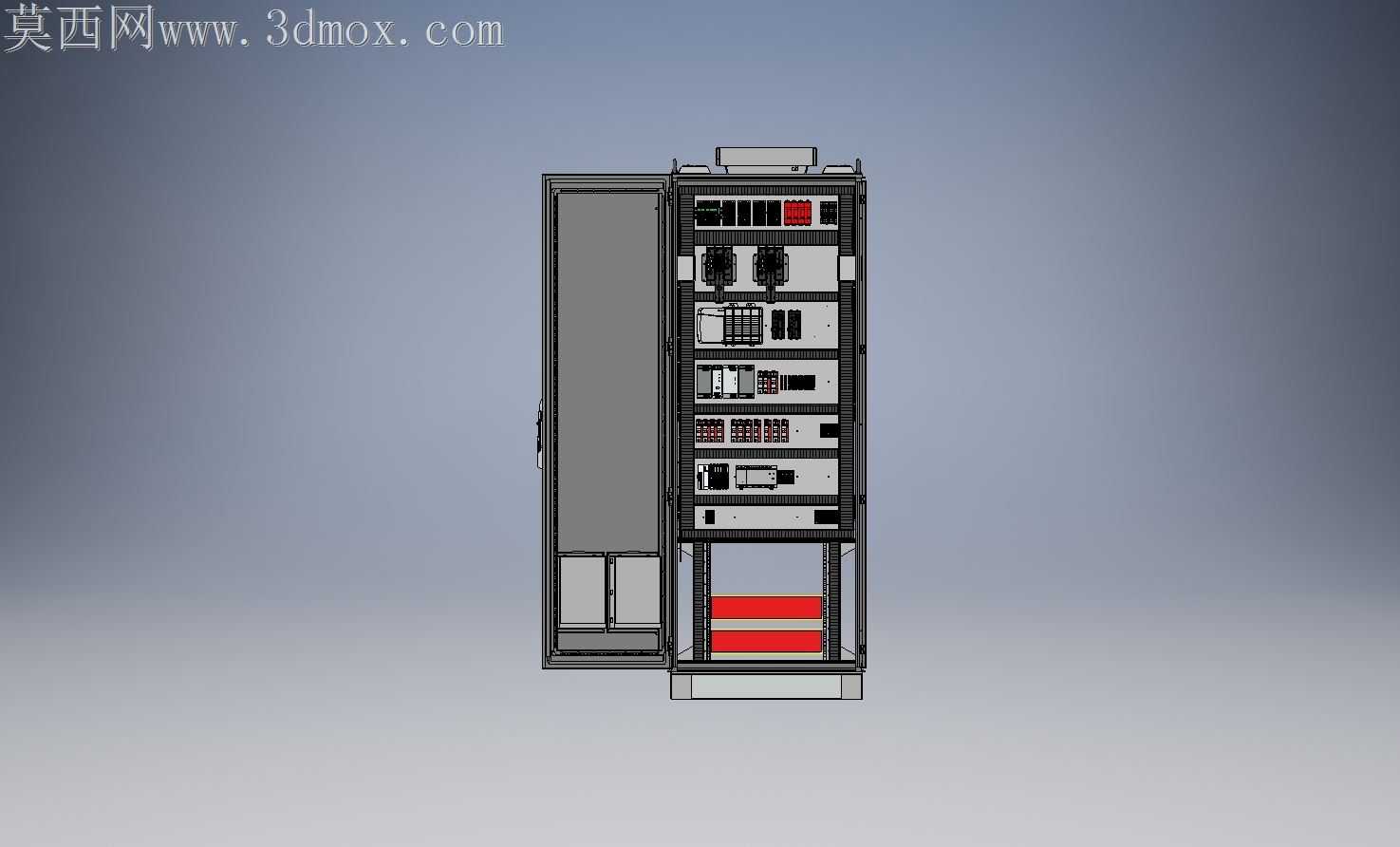

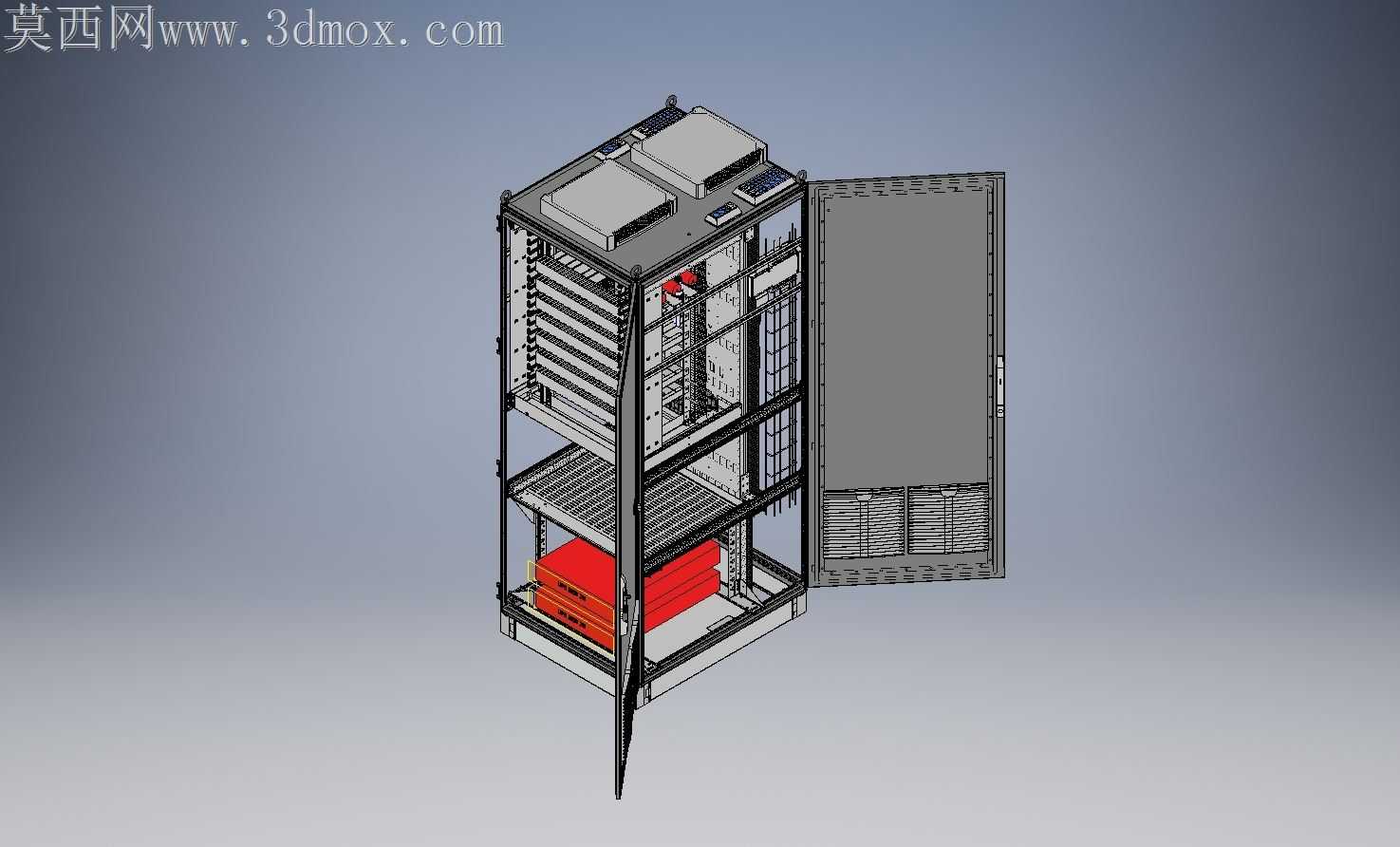

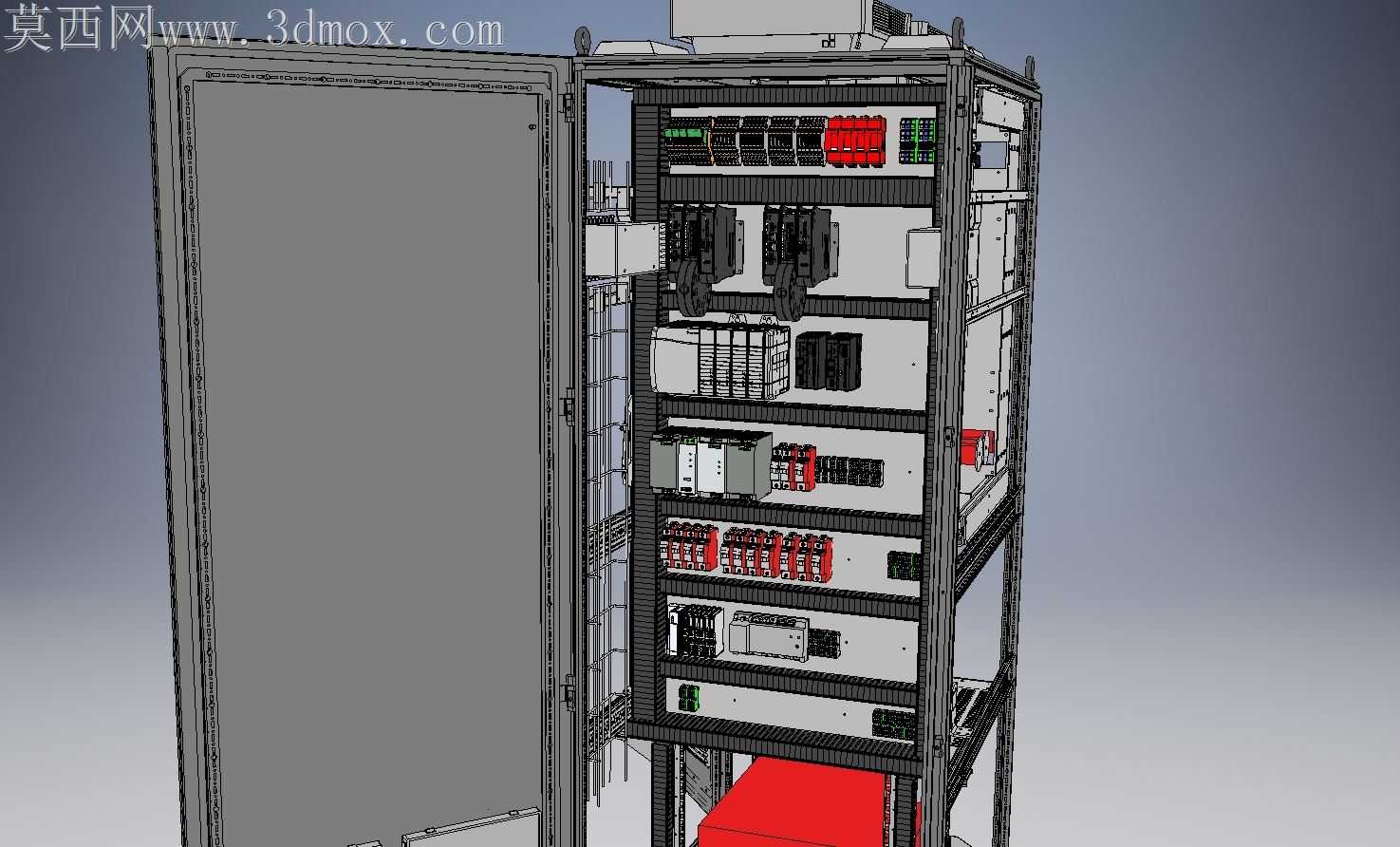

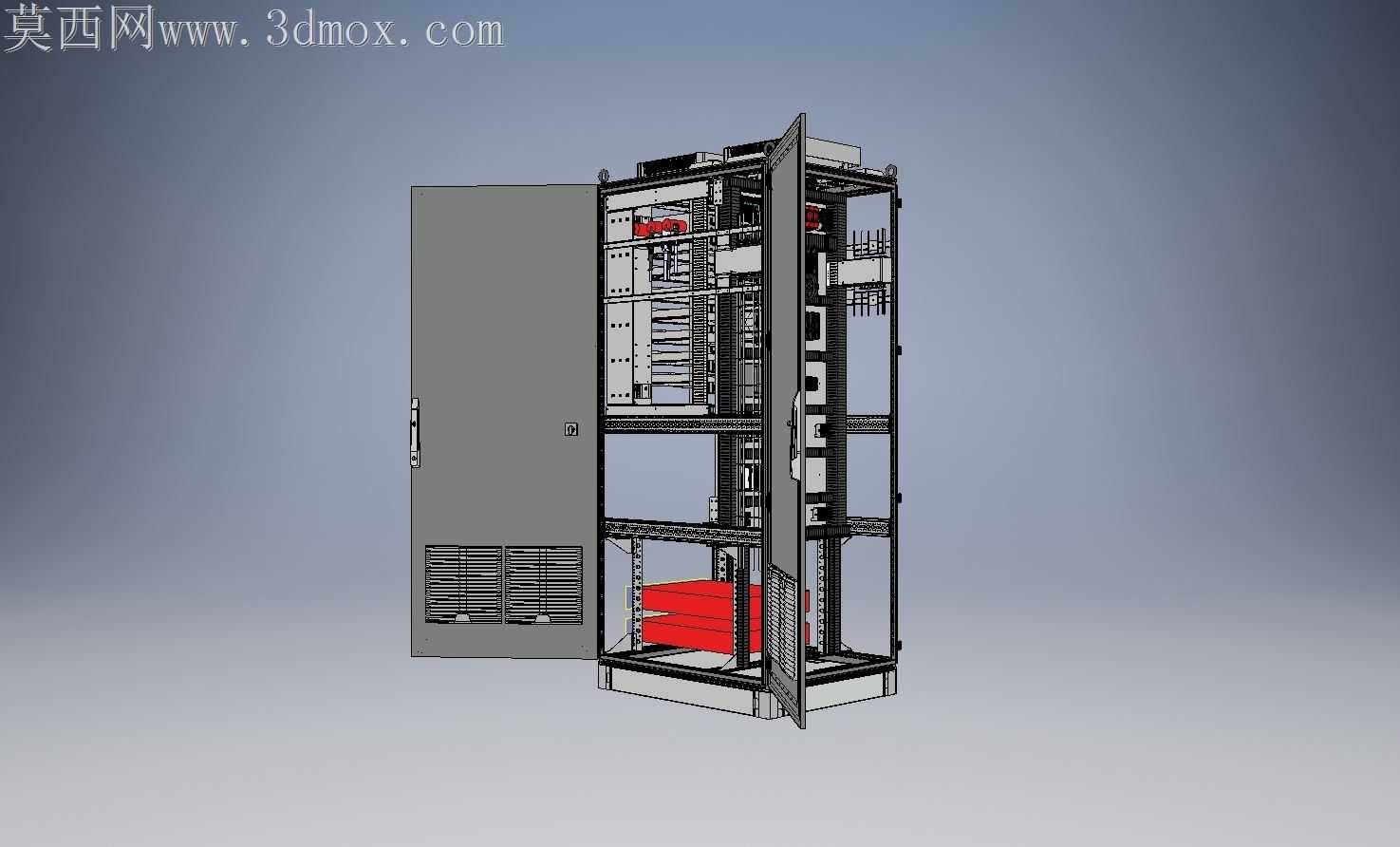

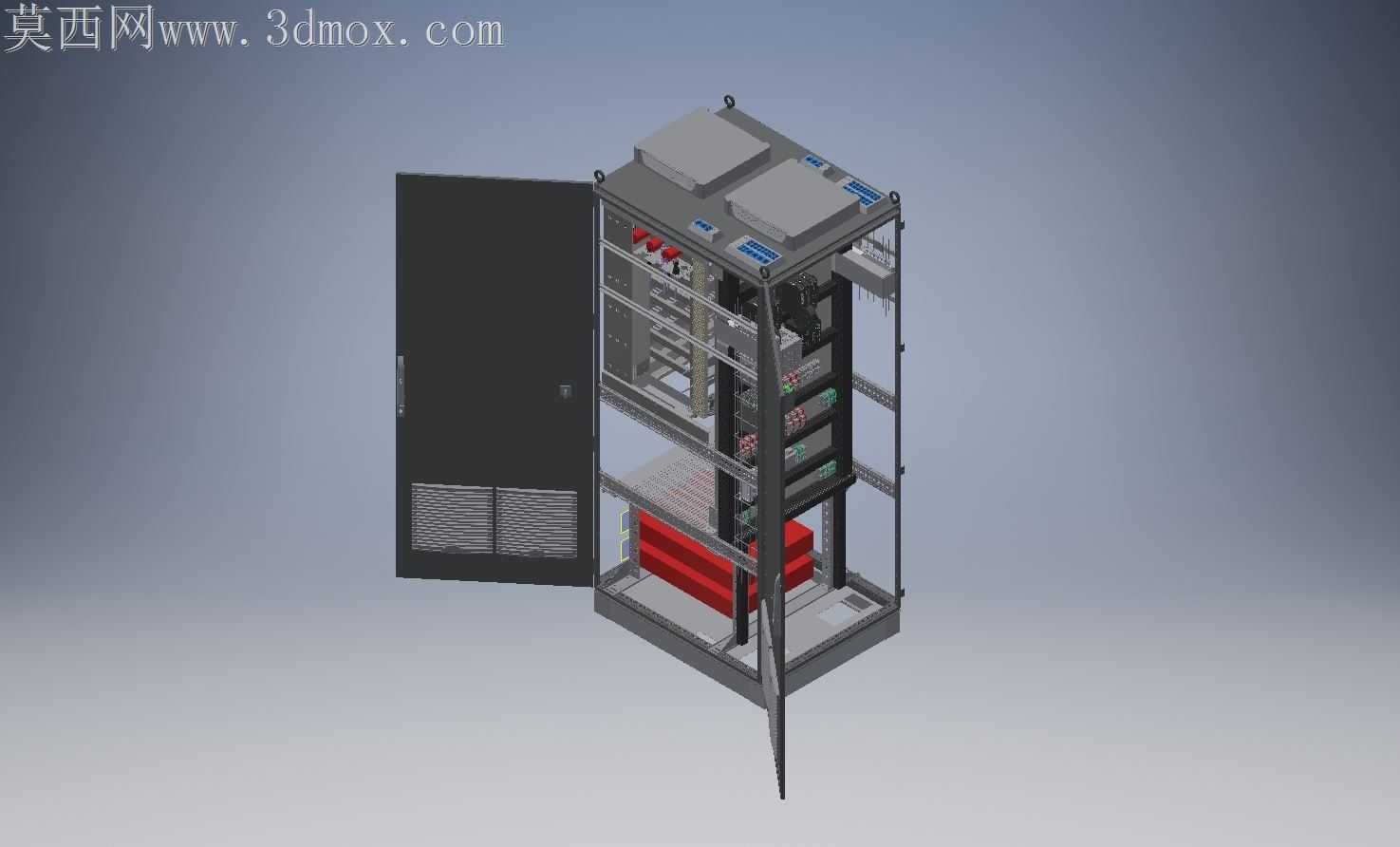

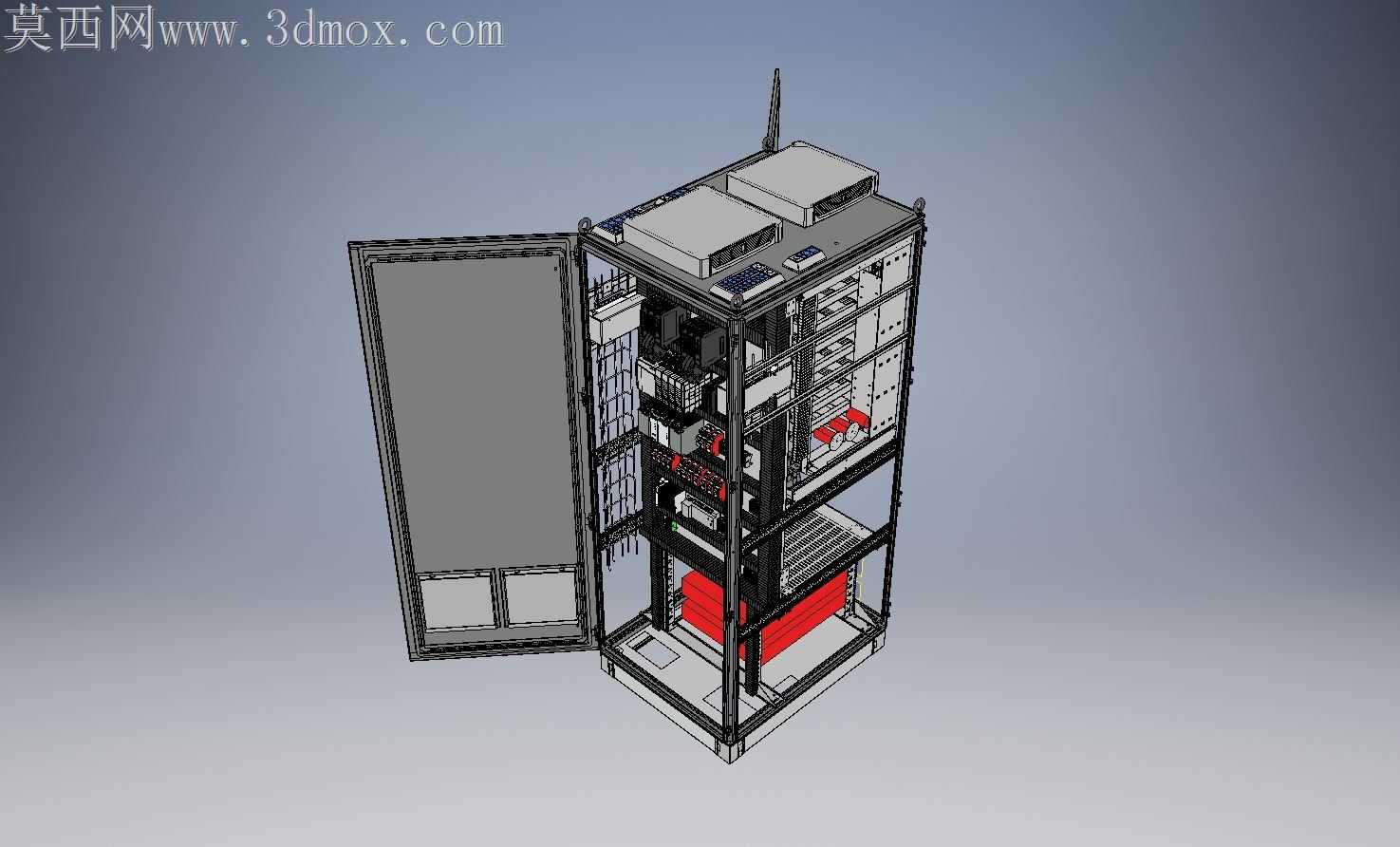

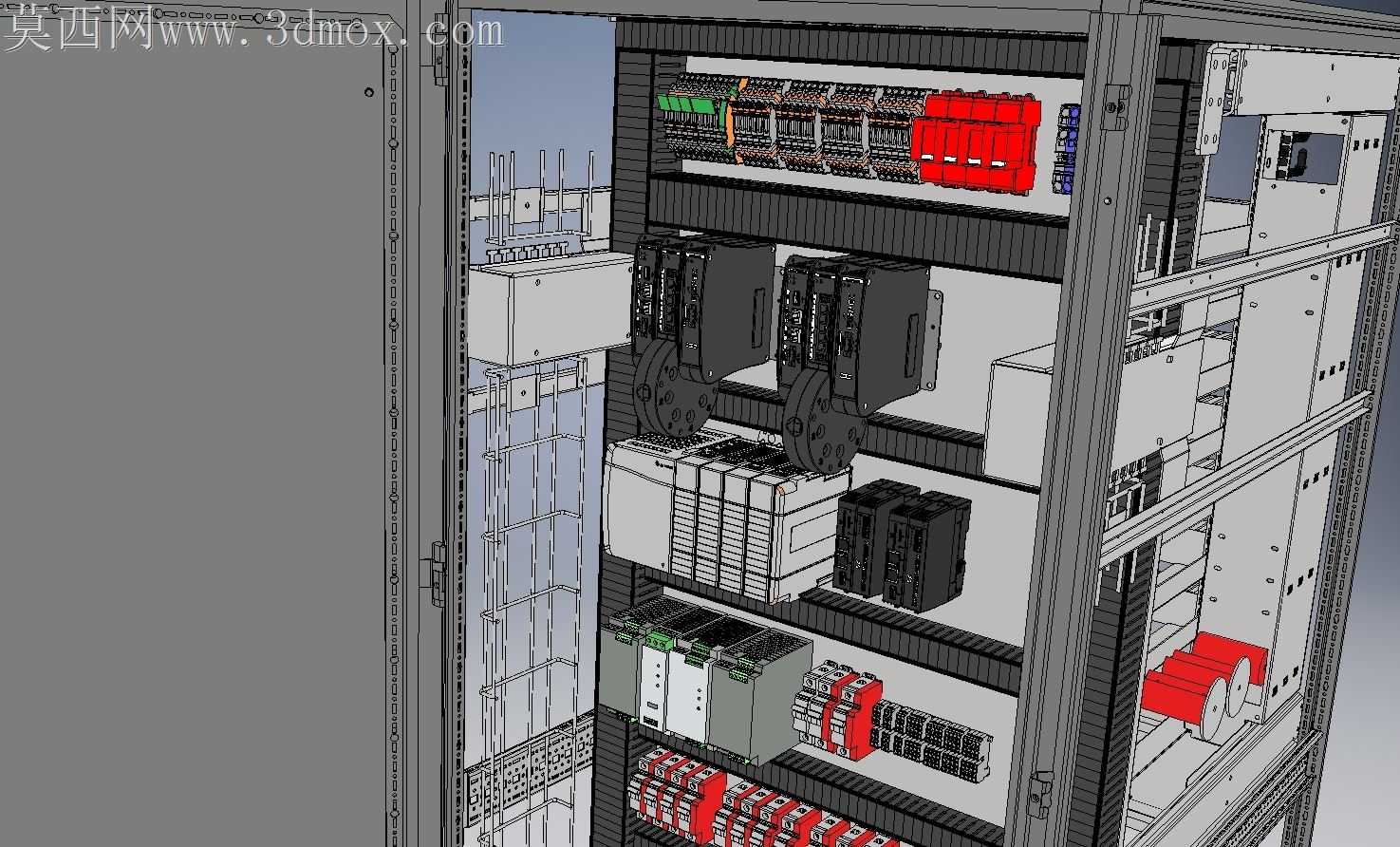

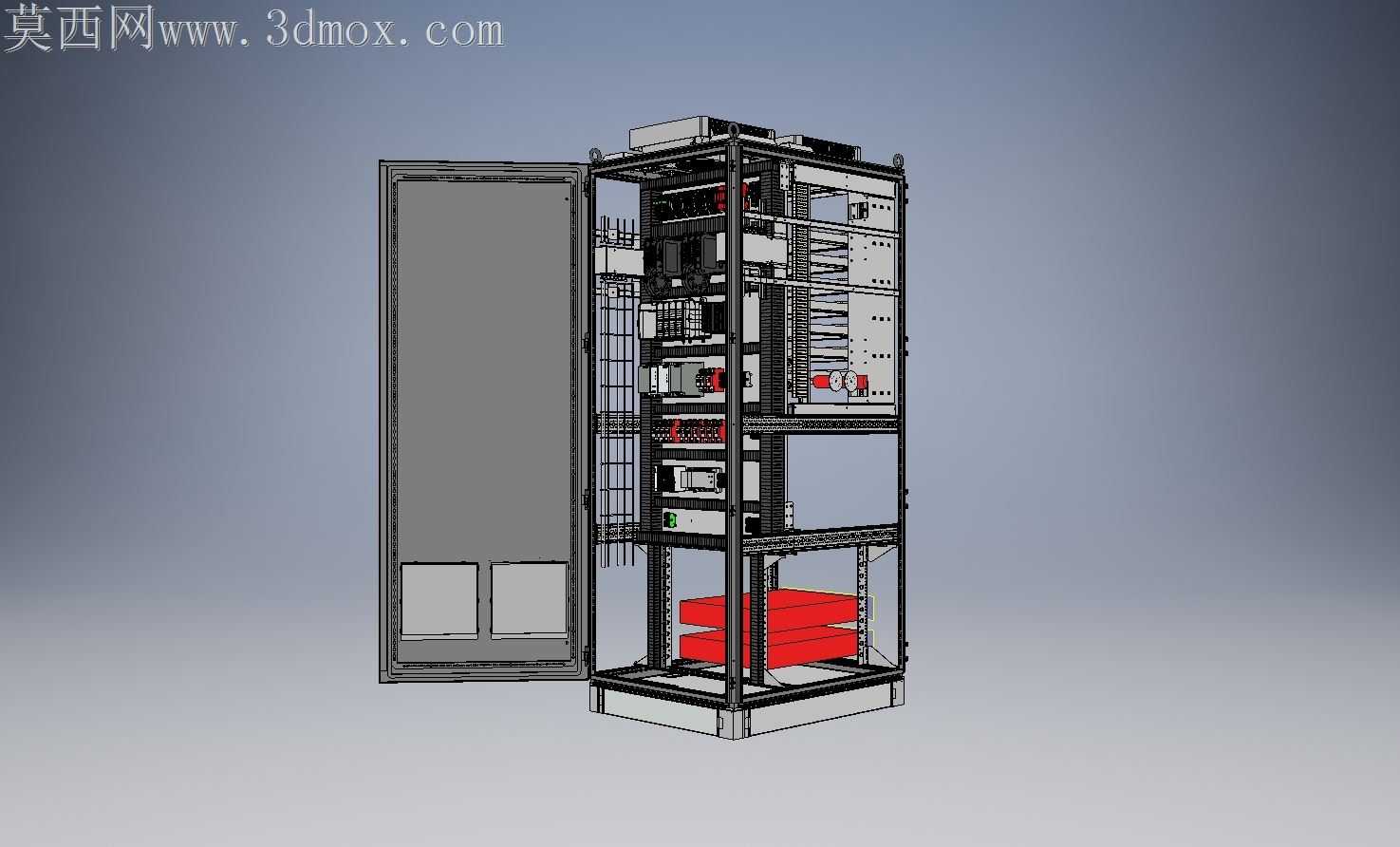

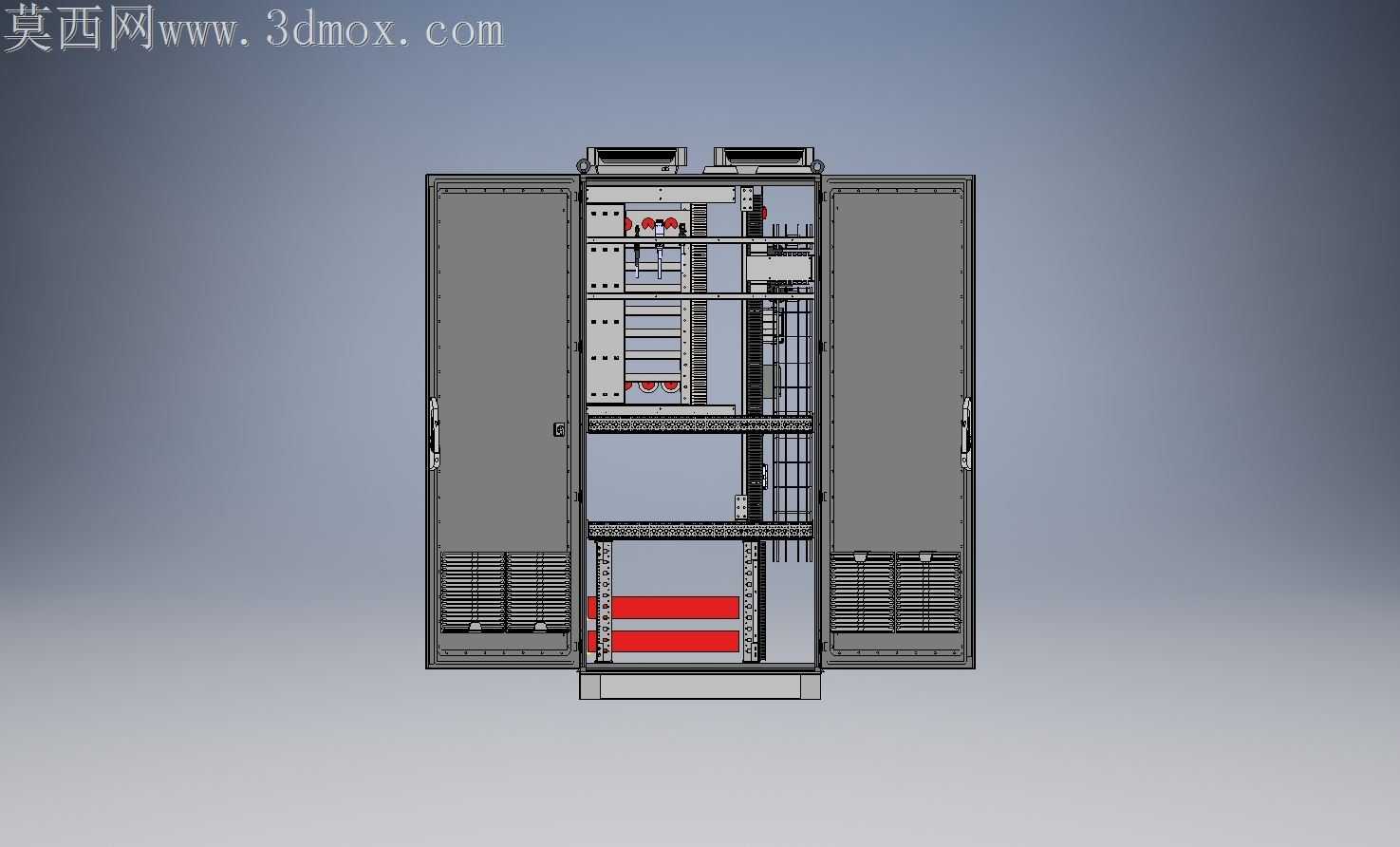

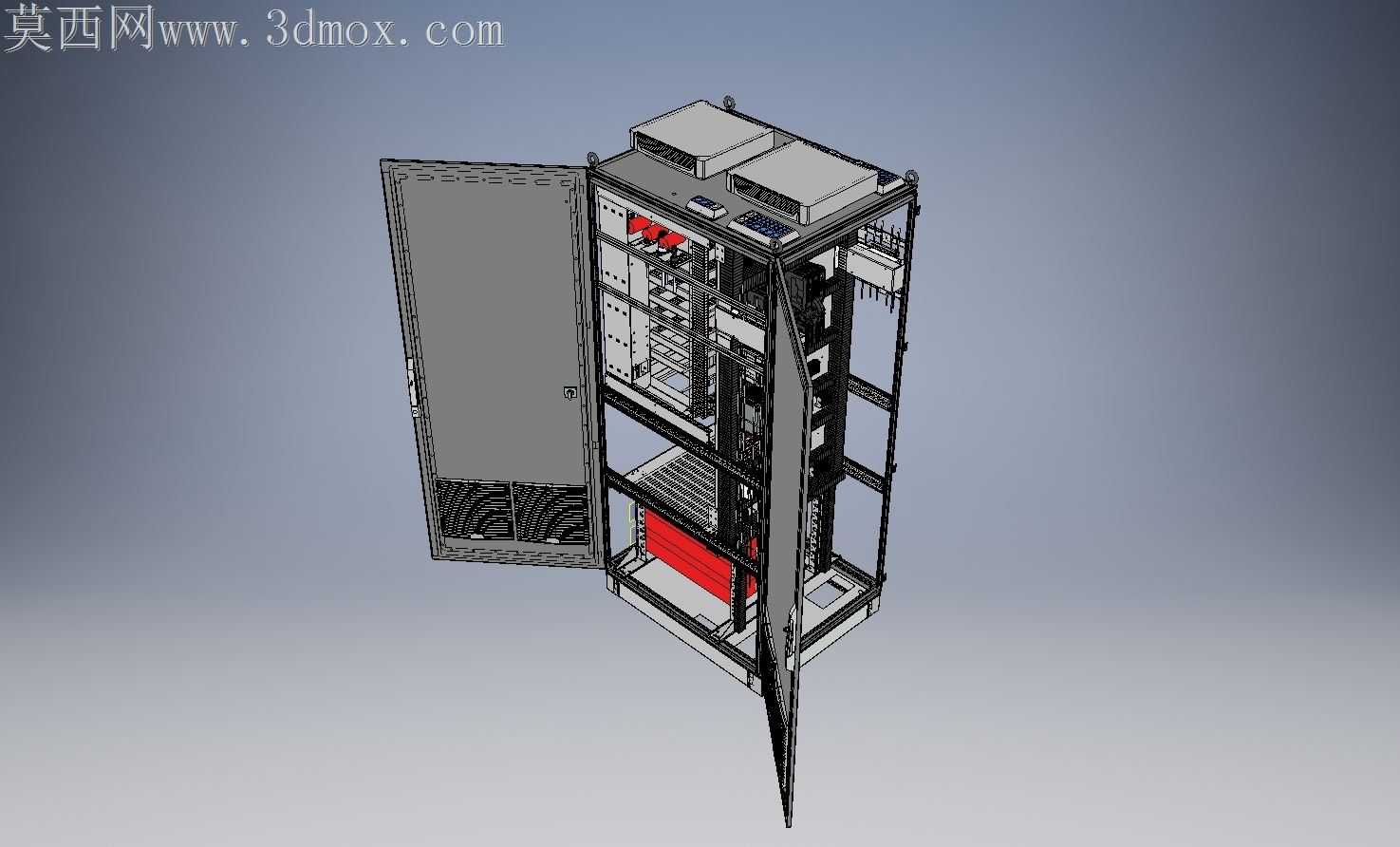

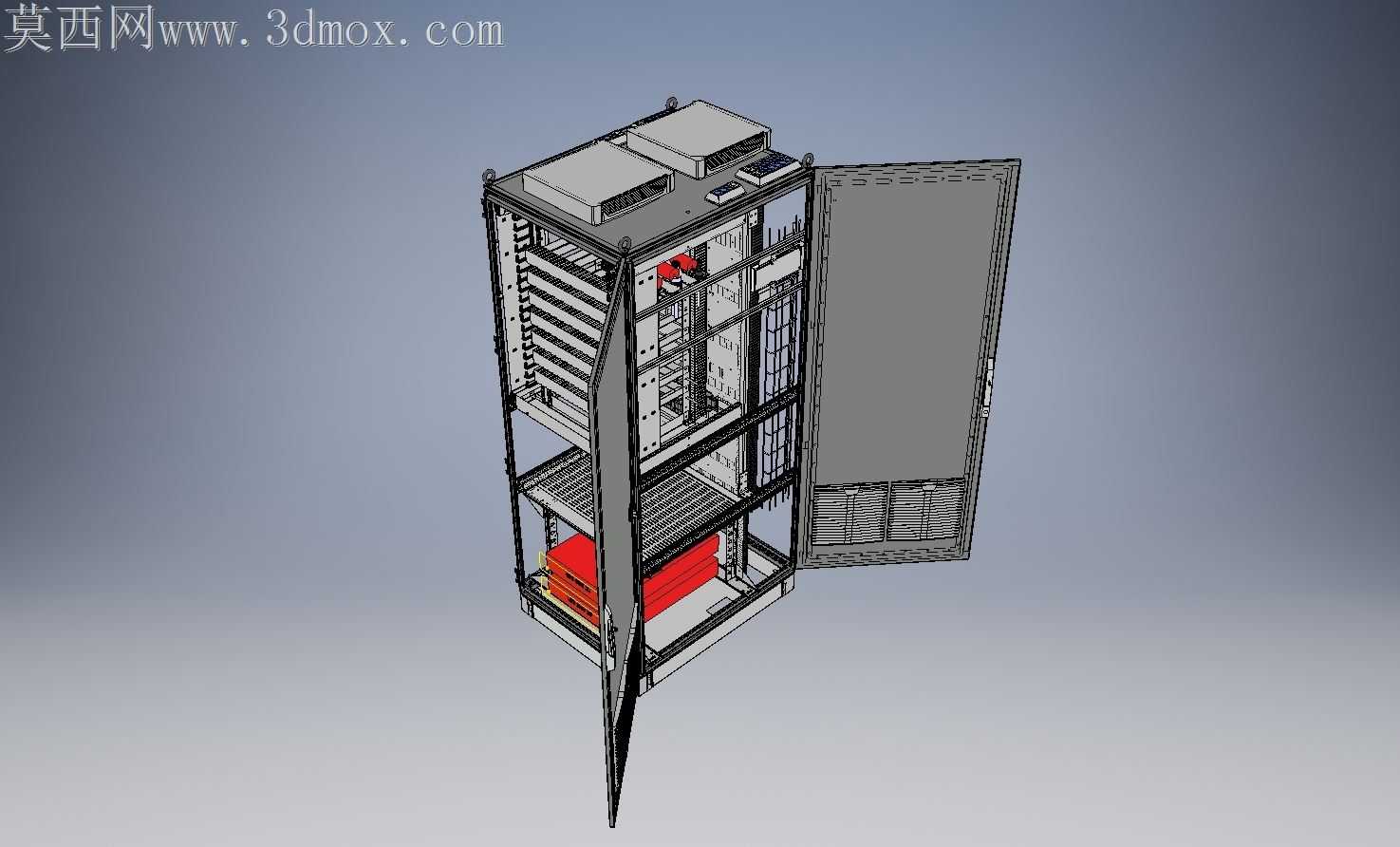

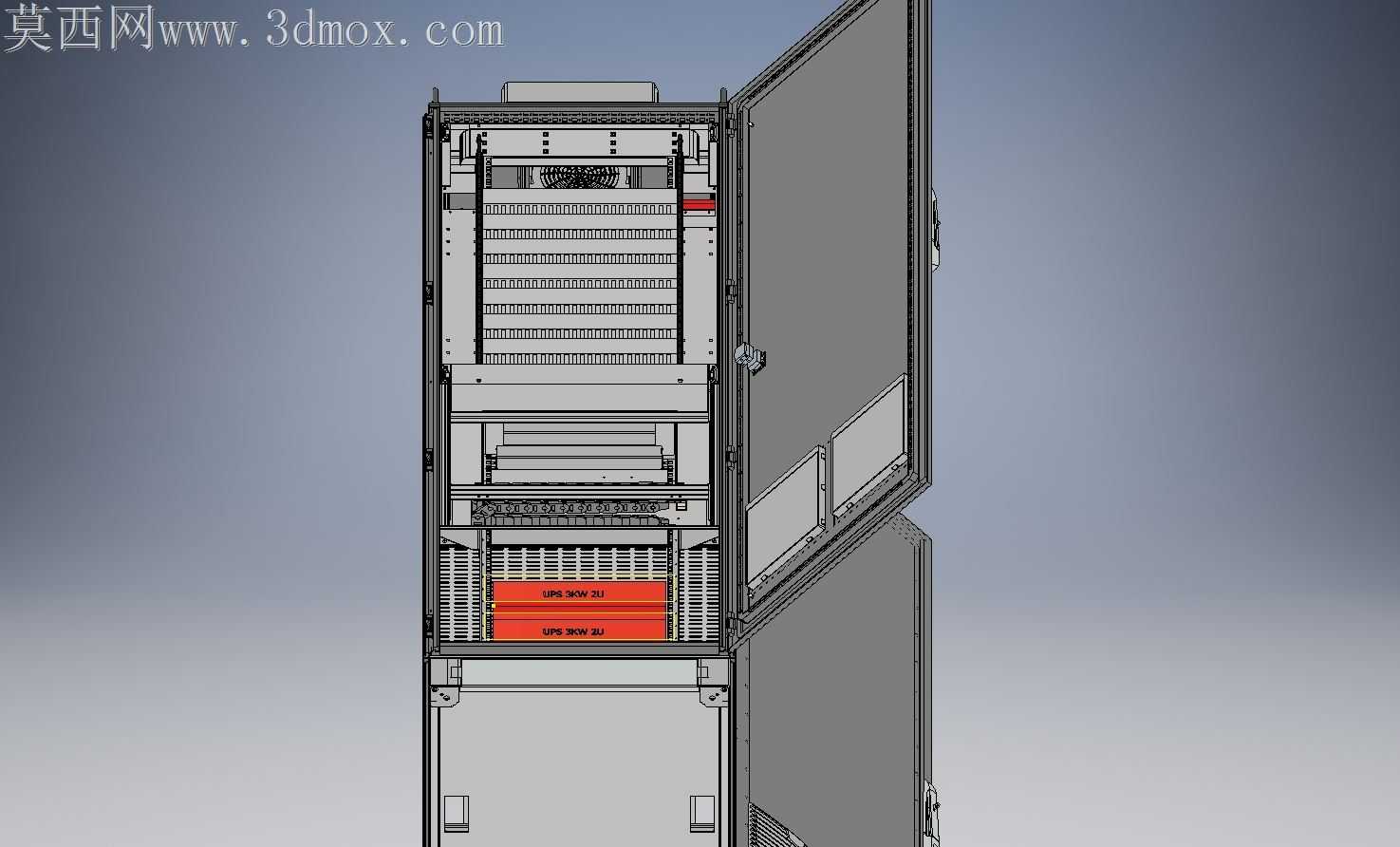

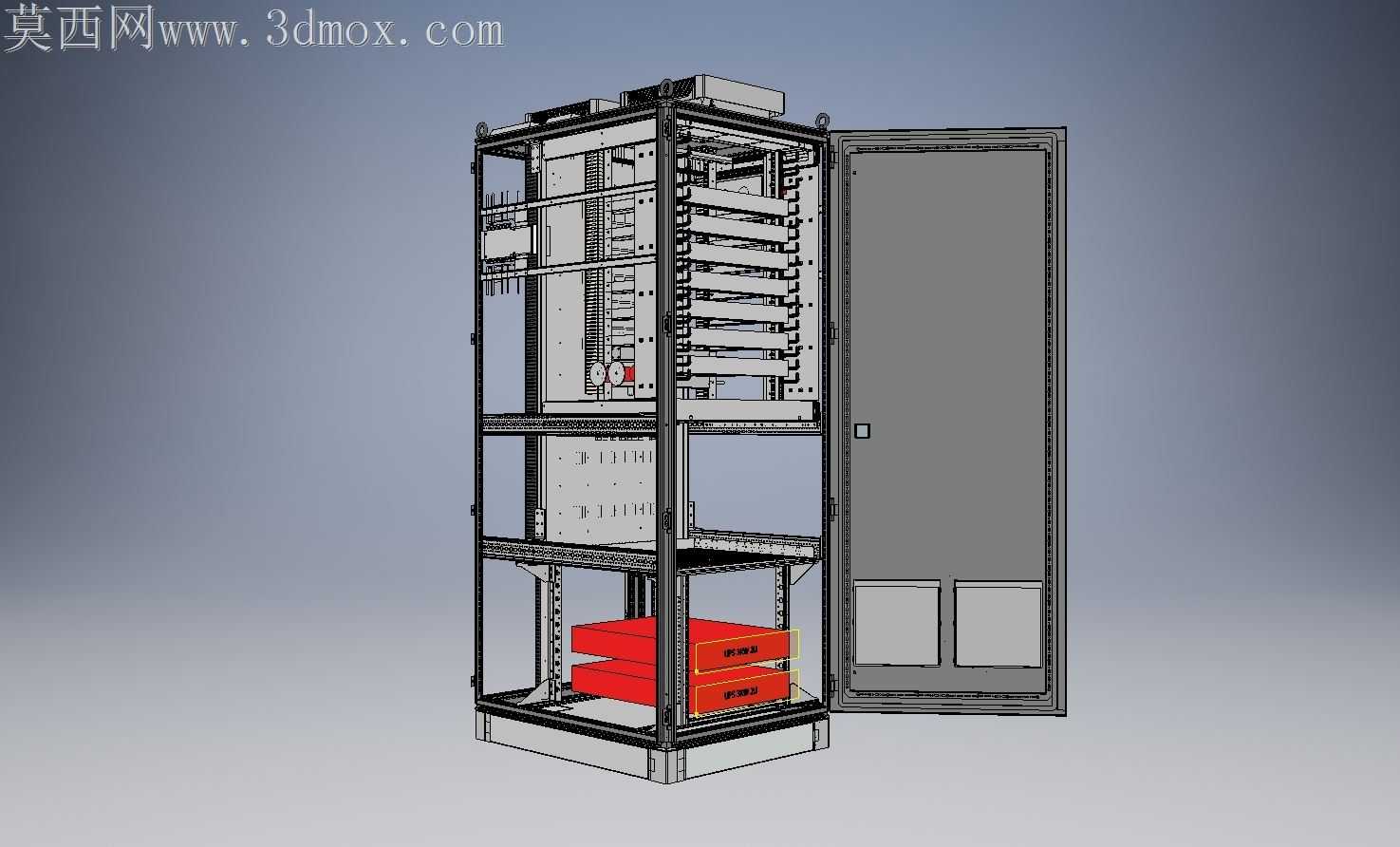

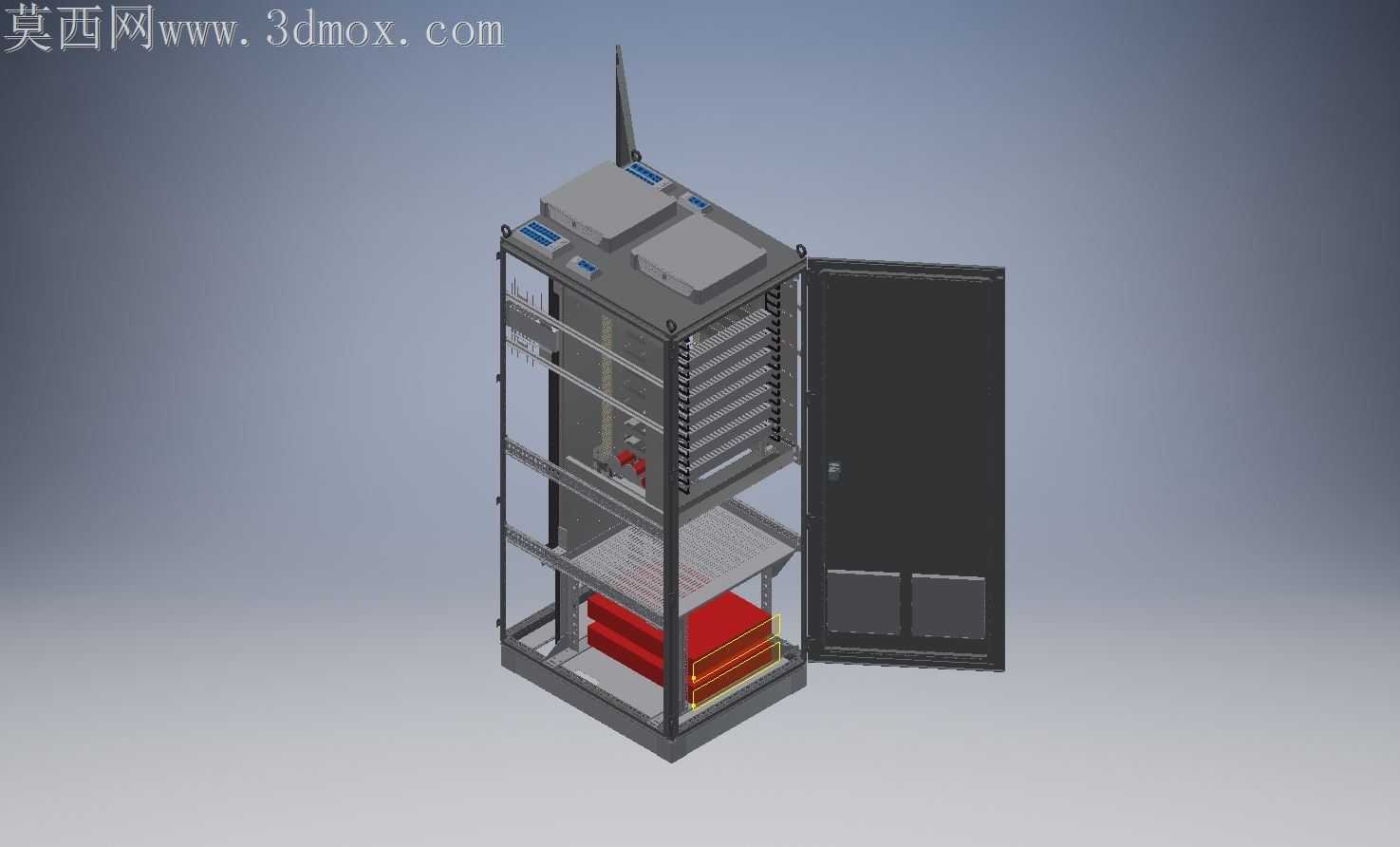

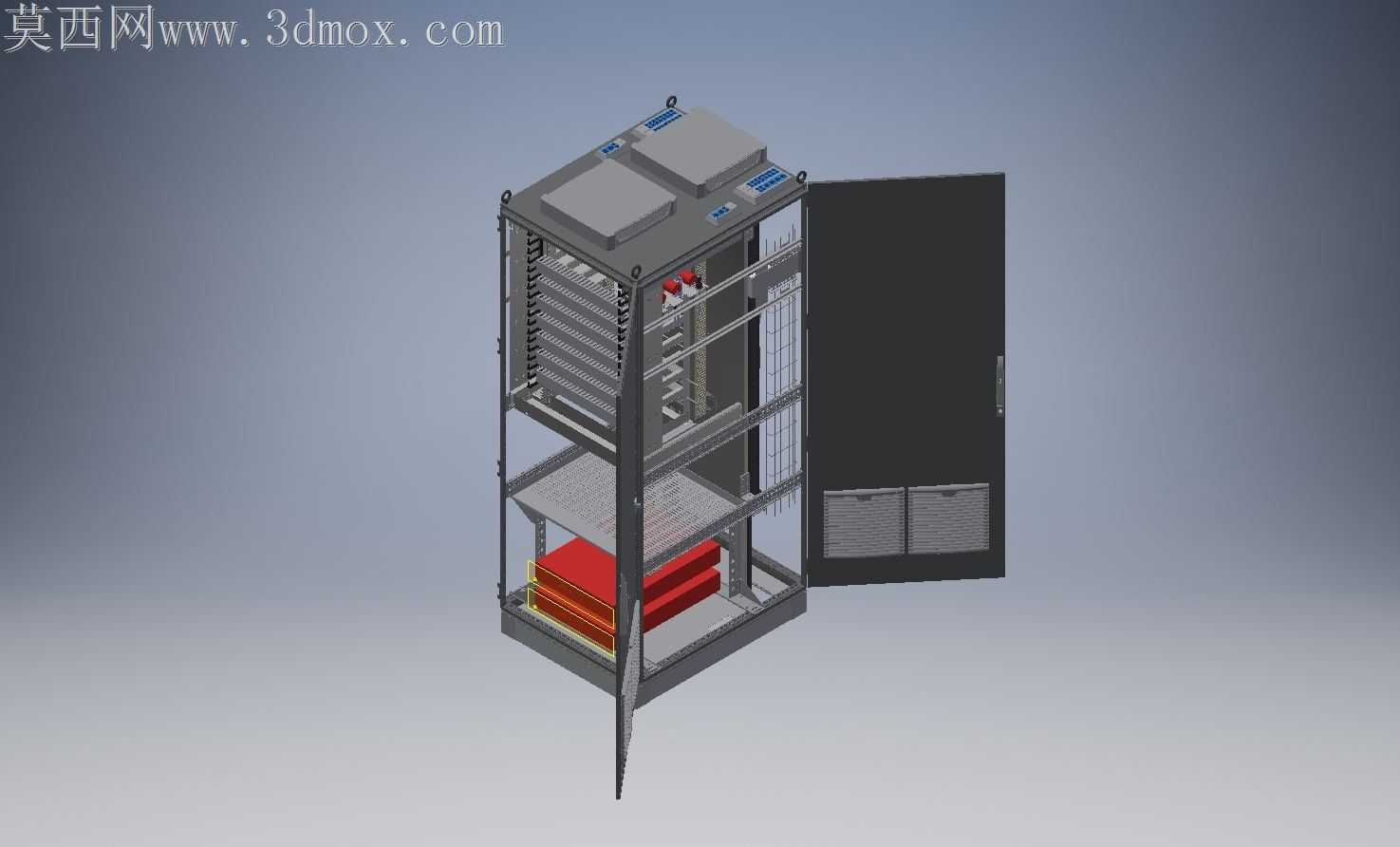

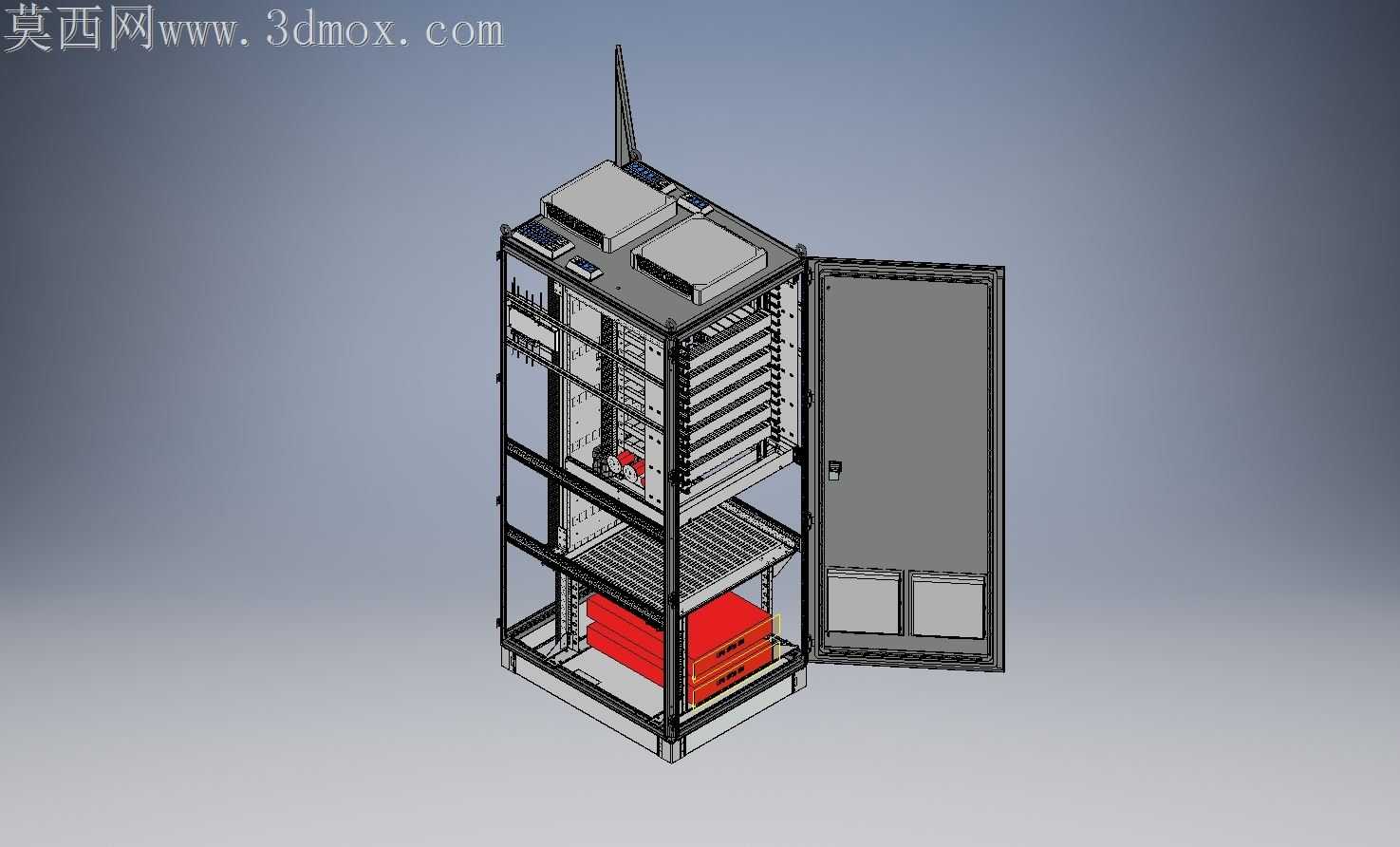

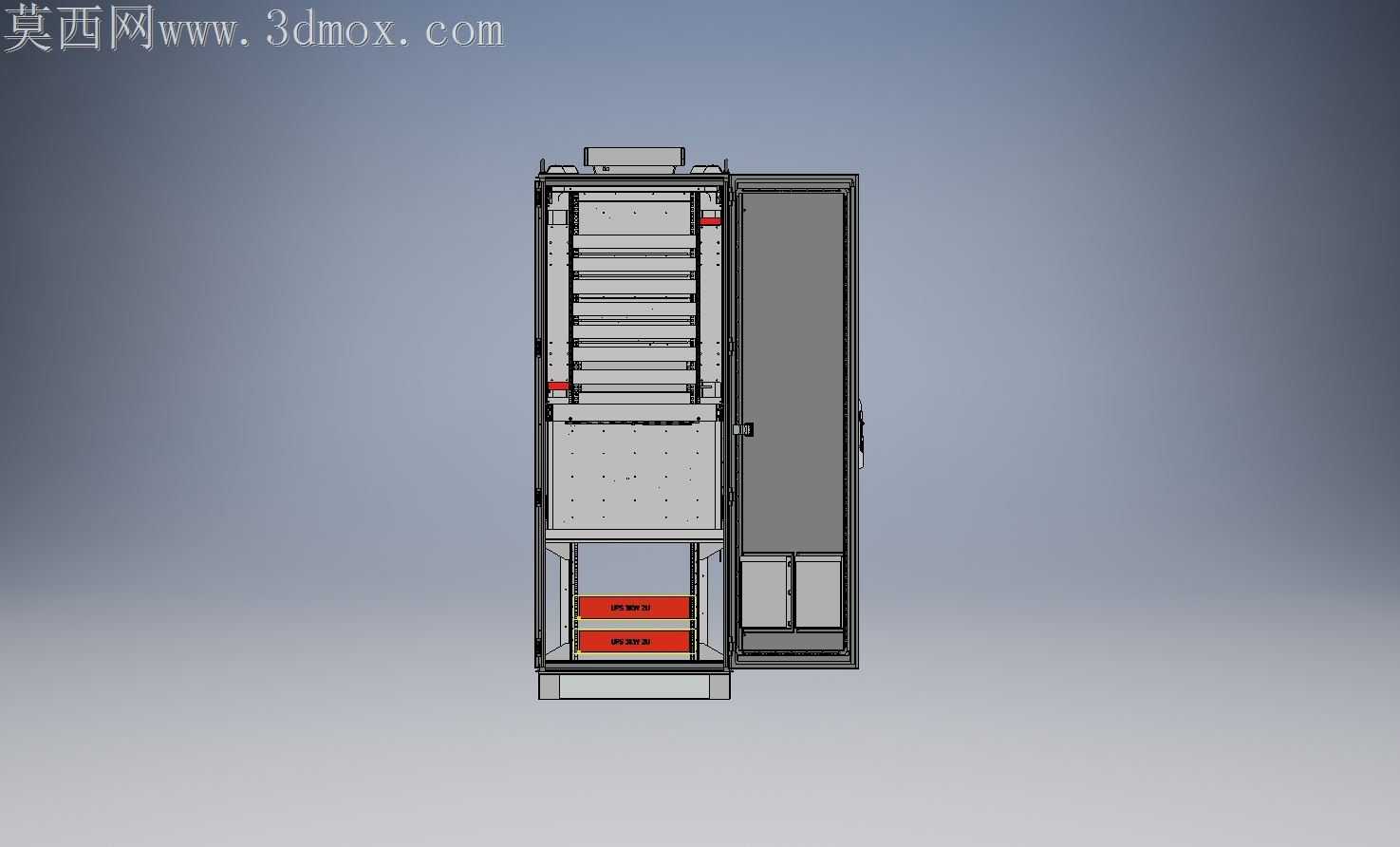

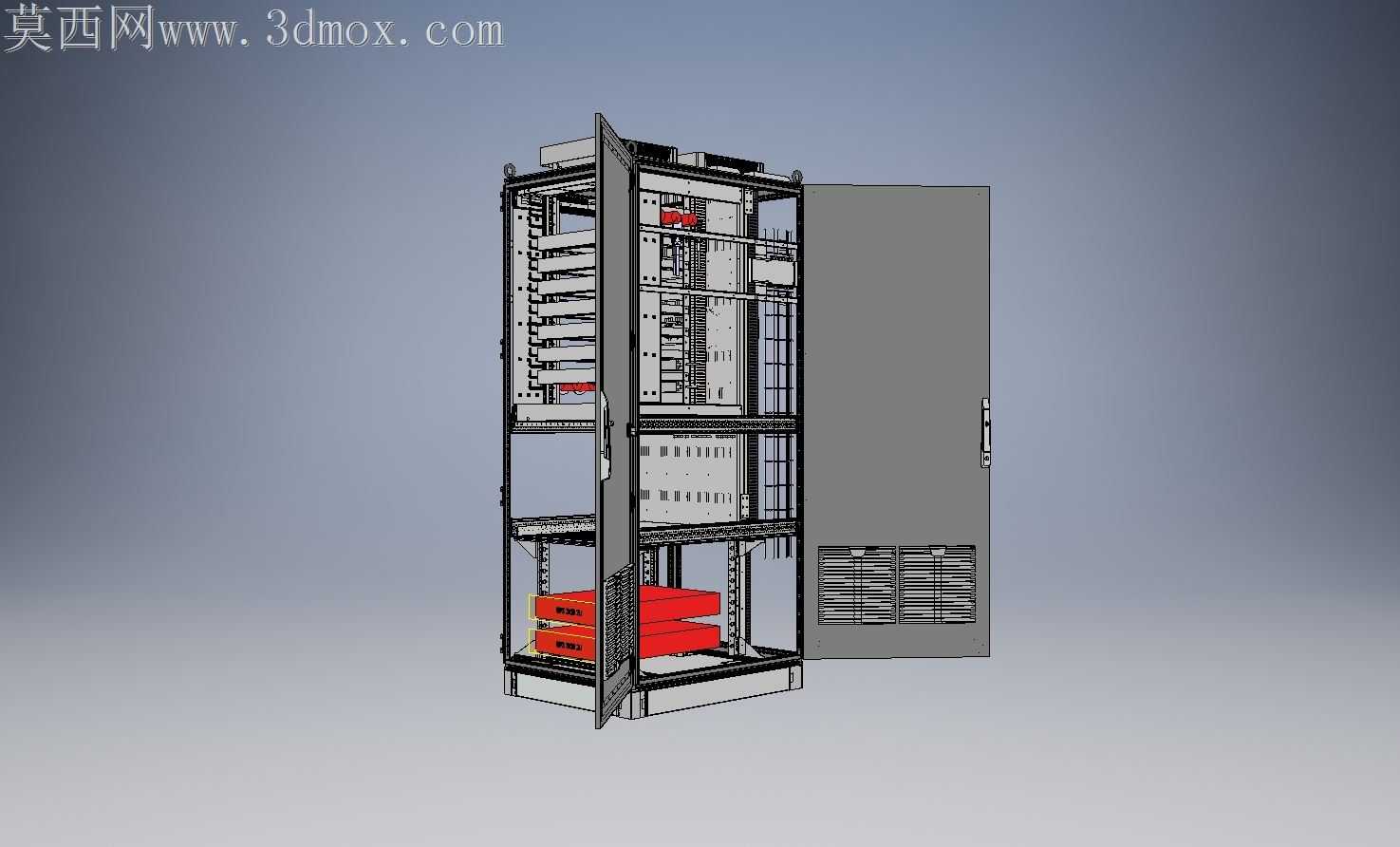

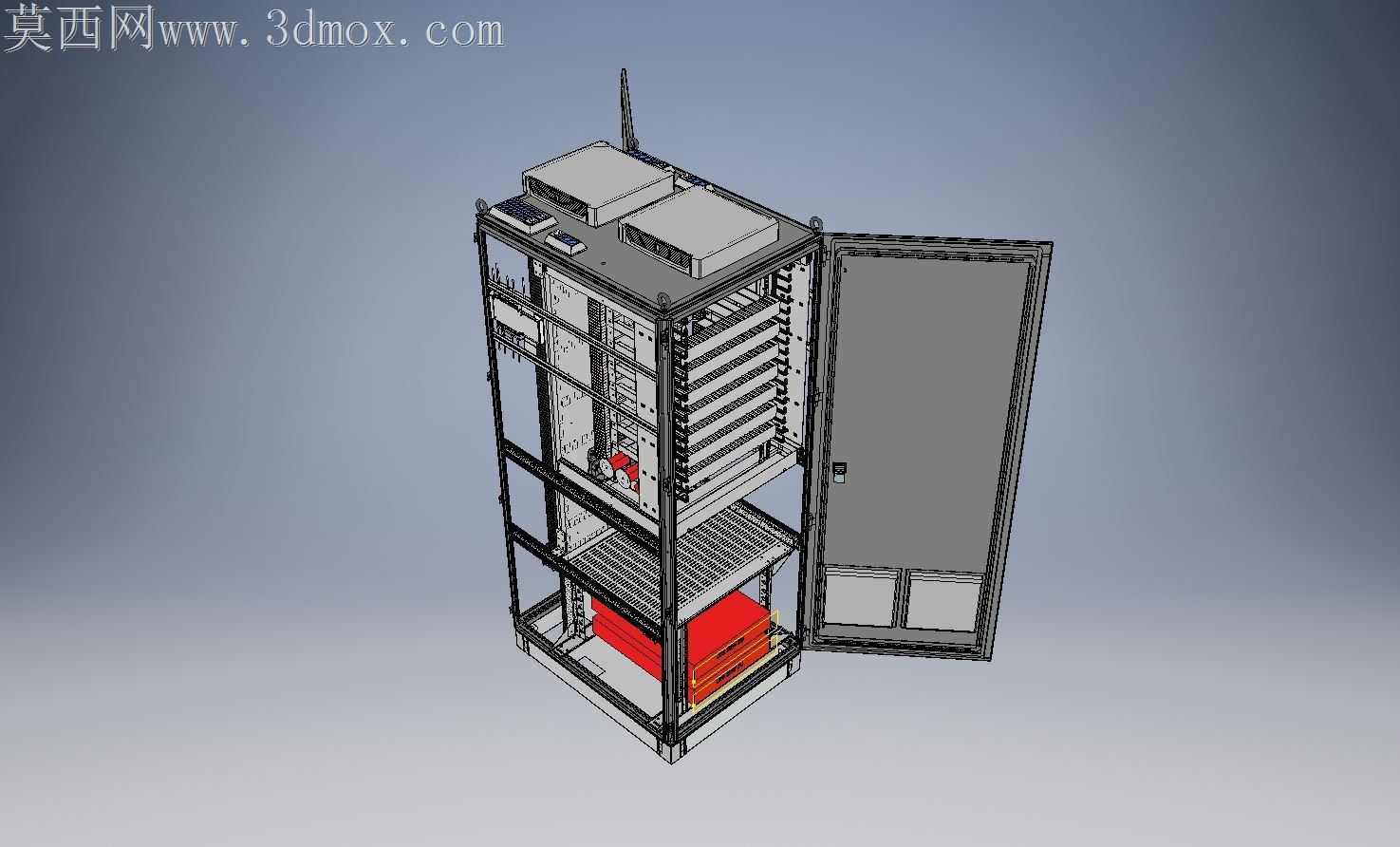

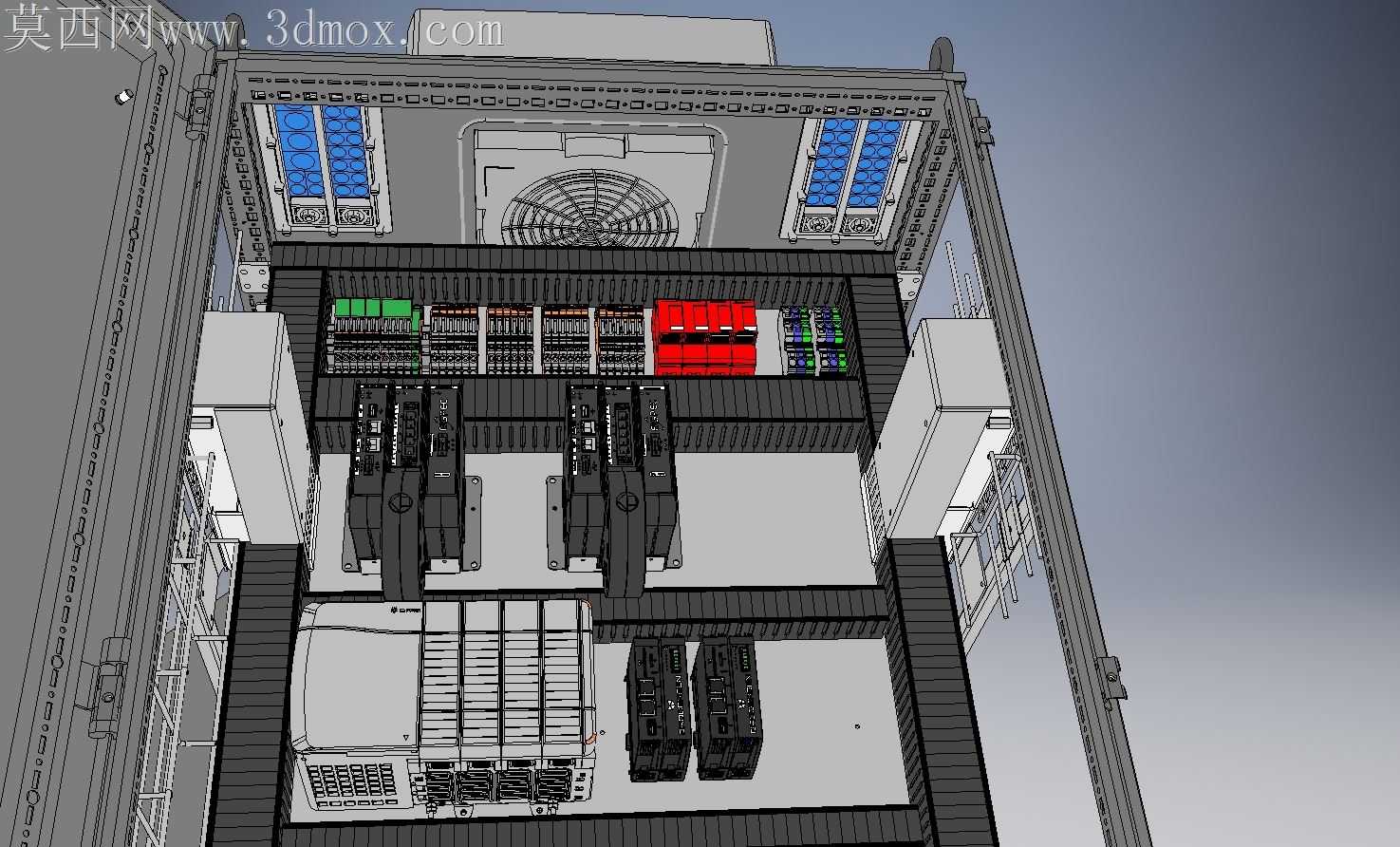

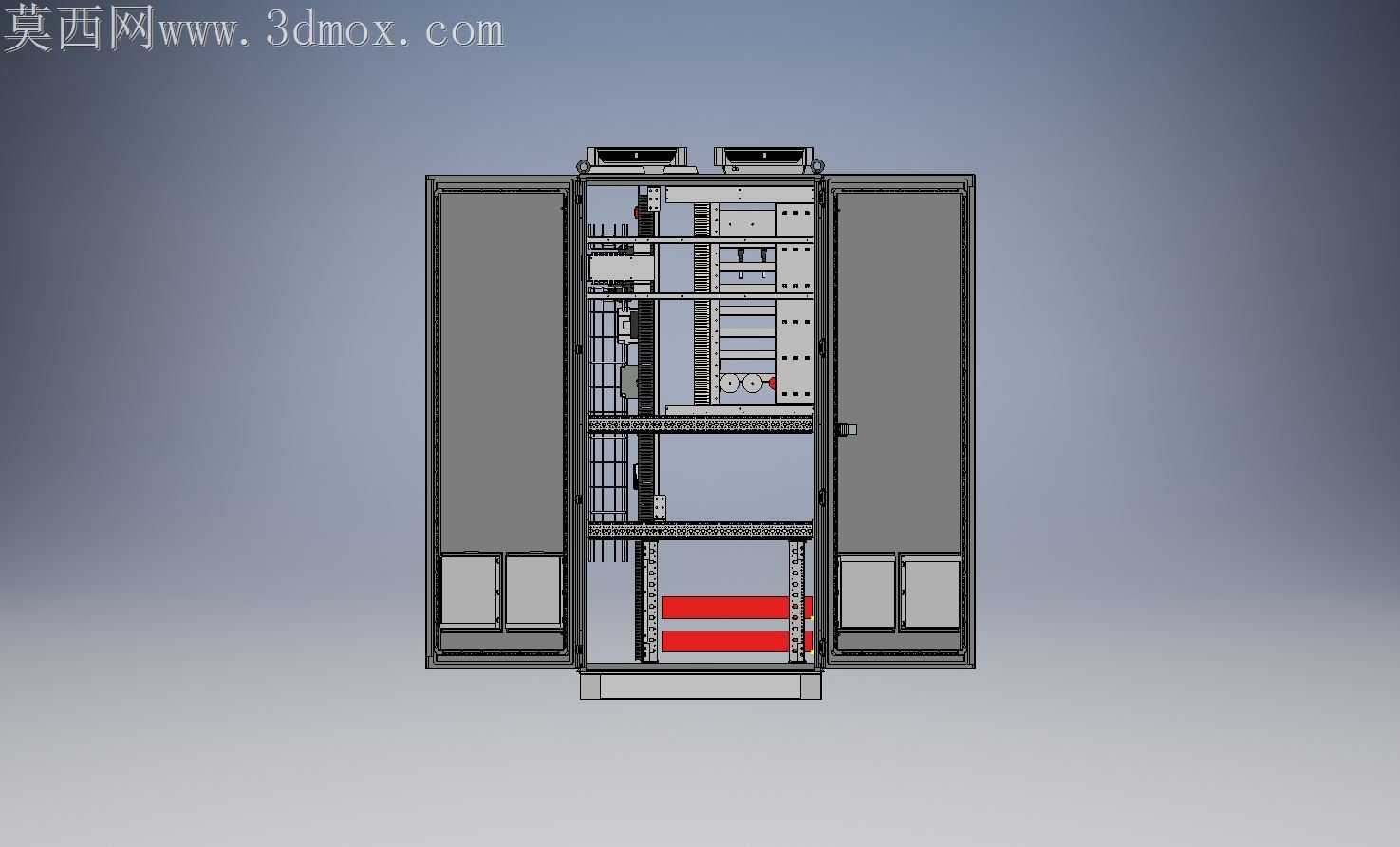

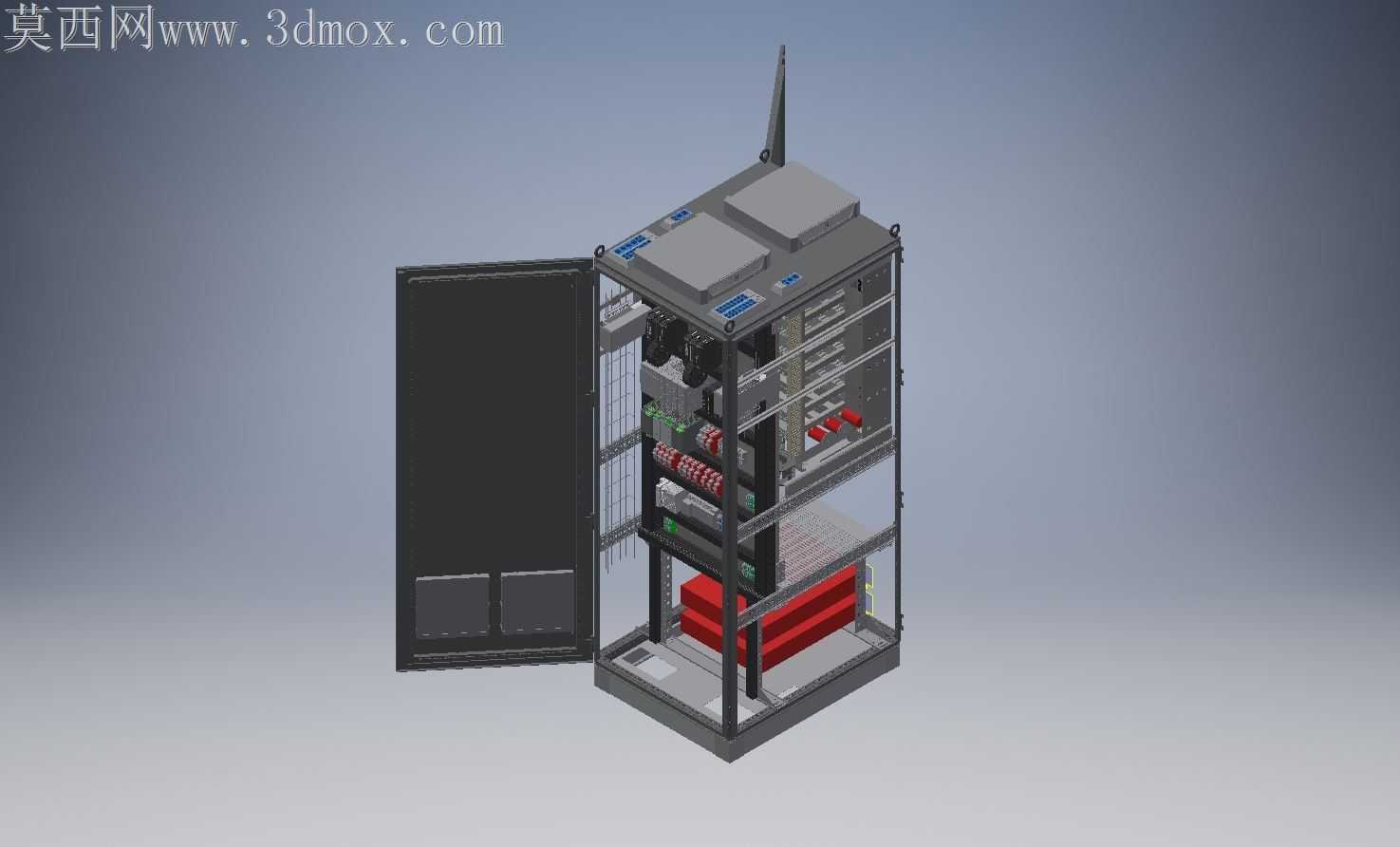

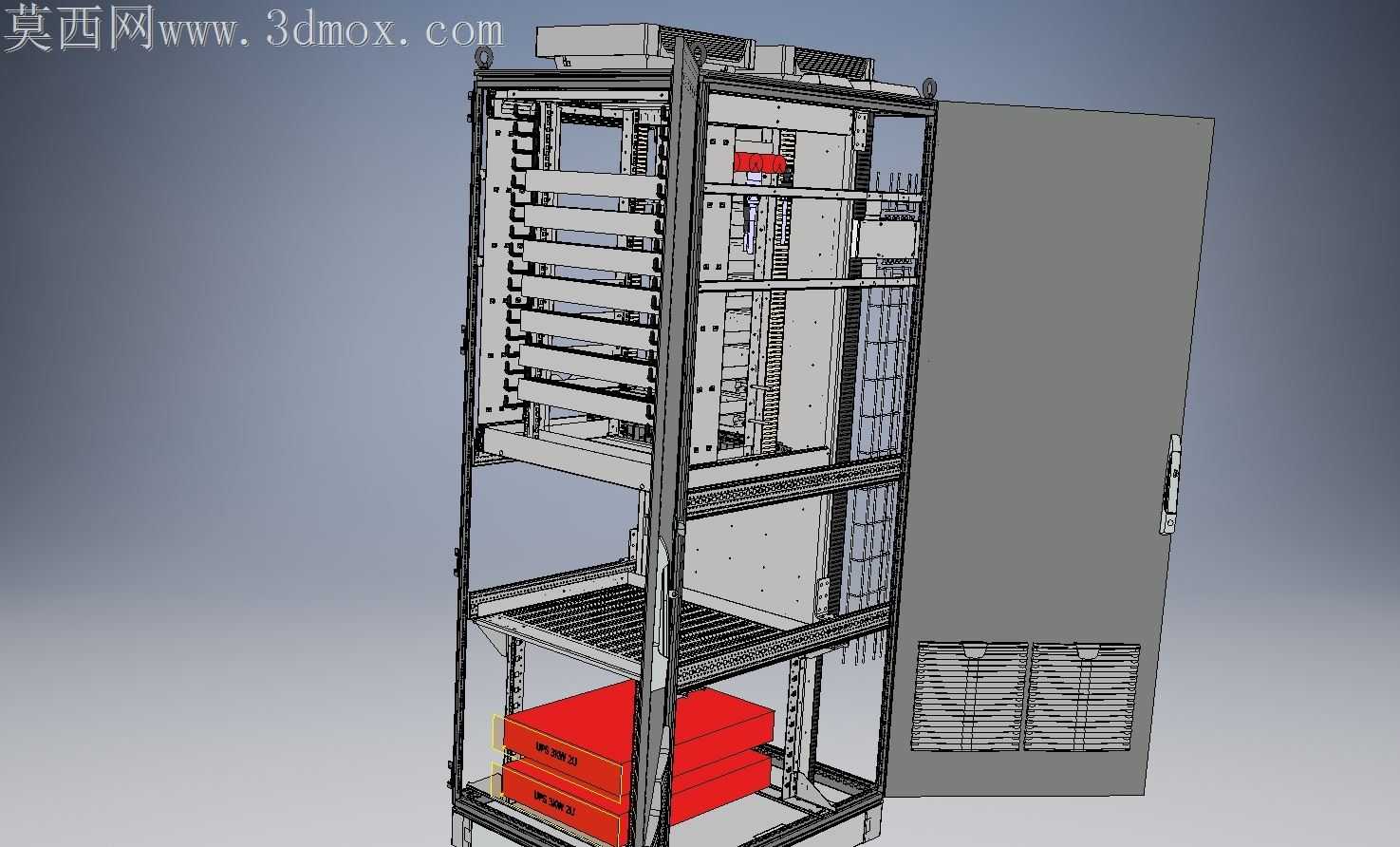

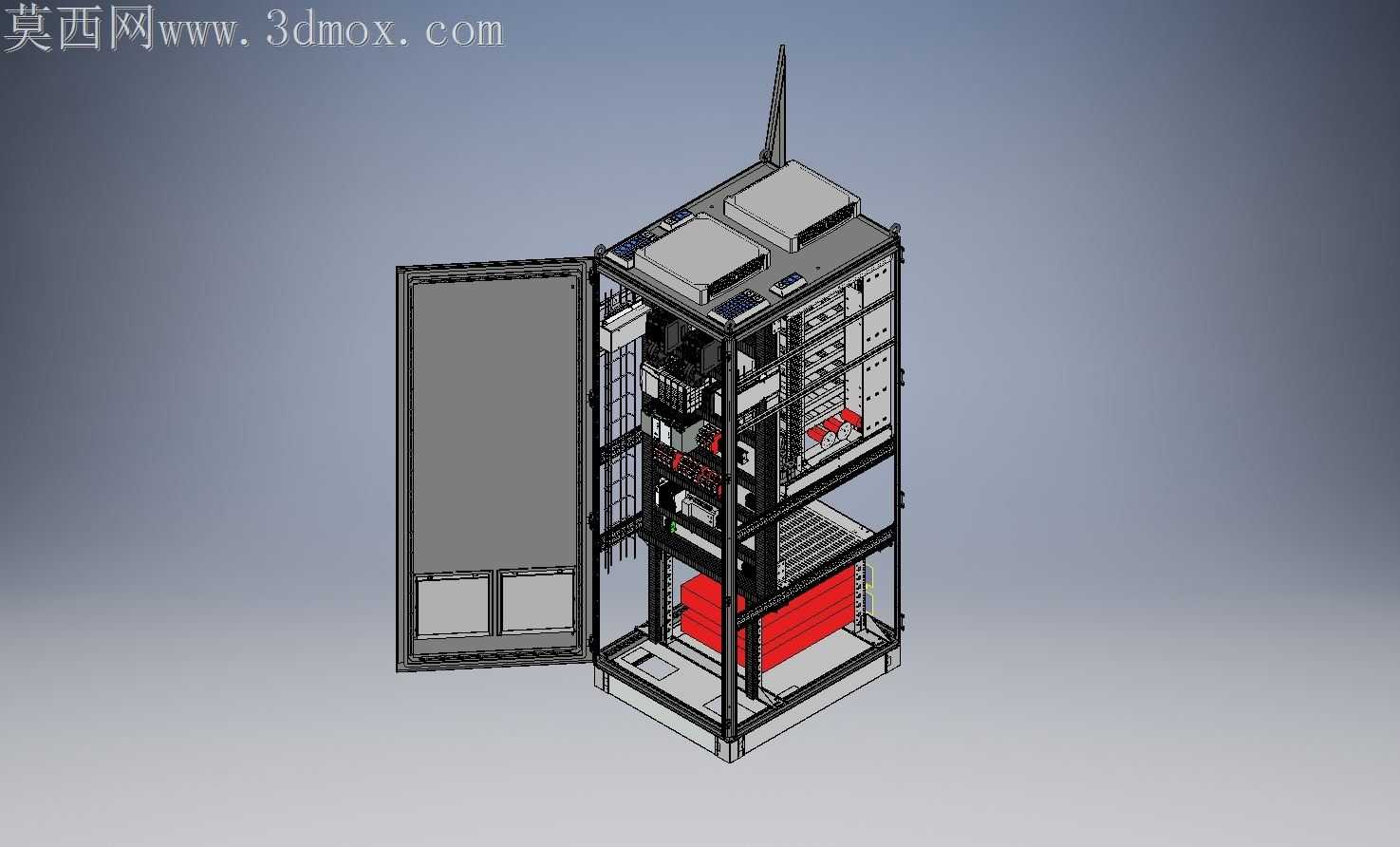

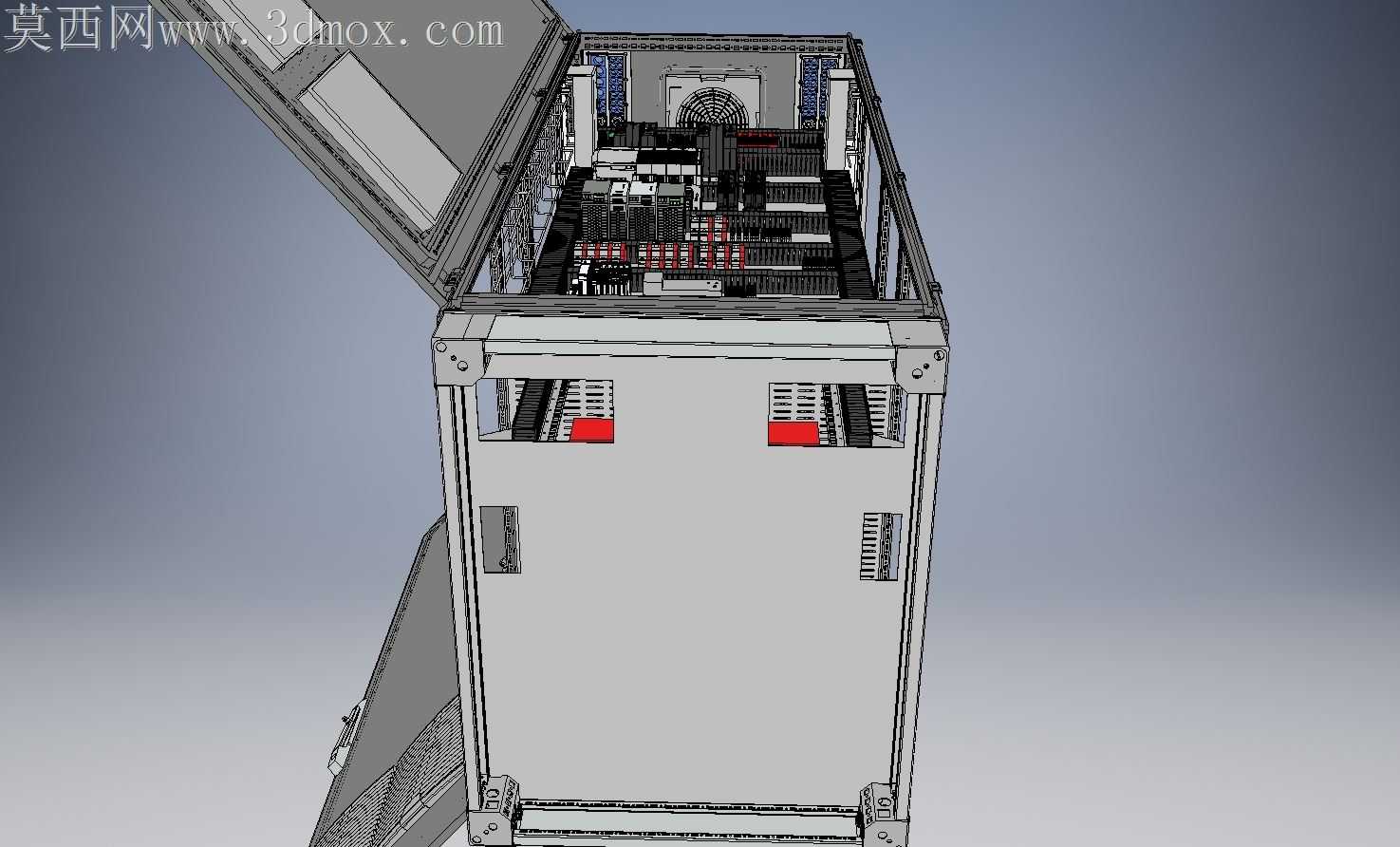

风电场景下的配电设备常年面临温差大、振动频次高、盐雾侵蚀的现场工况，常规配电柜体的层架固定方式很容易在长期风致振动下出现接线端子松脱、层板移位的隐患，这款配电盘在结构设计阶段就针对这些痛点做了针对性的落地调整。柜体框架采用折边一体成型的C型钢立柱拼接，没有采用常见的焊接固定方式，每处拼接位都预留了0.2mm的公差补偿间隙，既抵消钣金折弯过程中产生的角度回弹误差，也能在现场安装时快速调整层架的水平度，避免硬拼接带来的装配应力集中。柜门内侧没有做多余的装饰性凸起，密封胶条的安装槽直接在门板折边时一体压出，省去后期粘贴胶条的对位工序，胶条压缩量控制在30%，刚好能锁住柜体内部的防护等级，又不会因为压缩量过大导致柜门长期关闭后出现变形翘边。柜内的电气安装层板采用抽拉式滑轨固定，滑轨的锁止卡扣设置在层板侧面，不会占用正面的接线操作空间，层板上的安装孔采用长圆孔与圆孔组合排布，长圆孔预留的调节量能适配不同尺寸的电气元件安装孔位偏差，不用在现场临时扩孔破坏喷塑层。底部的承重托架专门做了加高折边，用来承托较重的储能模块，托架与框架的连接位增加了橡胶减震垫，能过滤掉风电塔筒传导上来的高频振动，避免模块接线端长期受振出现疲劳断裂。门板上的观察窗采用内嵌式安装，压边条隐藏在门板内侧，不会在门板外表面留下凸起的固定螺丝，减少盐雾环境下螺丝锈蚀的概率，下部的通风口采用百叶向下倾斜的结构，既能保证柜内散热空气流通，又能避免雨水、沙尘顺着通风口直接灌入柜内。柜内的走线槽沿着立柱内侧的预留卡槽固定，没有采用自攻螺丝直接固定在框架上，后期更换走线槽时不用在框架上反复钻孔破坏防腐层，走线槽的盖板采用卡扣式连接，检修时不用额外工具就能快速打开，卡扣的卡接力经过调试，不会因为振动出现盖板自行脱落的情况。整个柜体的所有外露钣金边缘都做了R2圆角处理，既避免安装检修时划伤操作人员，也能让喷塑层在折边位置附着更均匀，不会因为尖角位置的涂层过薄提前出现锈蚀。
