户外高压SF6断路器结构设计方案

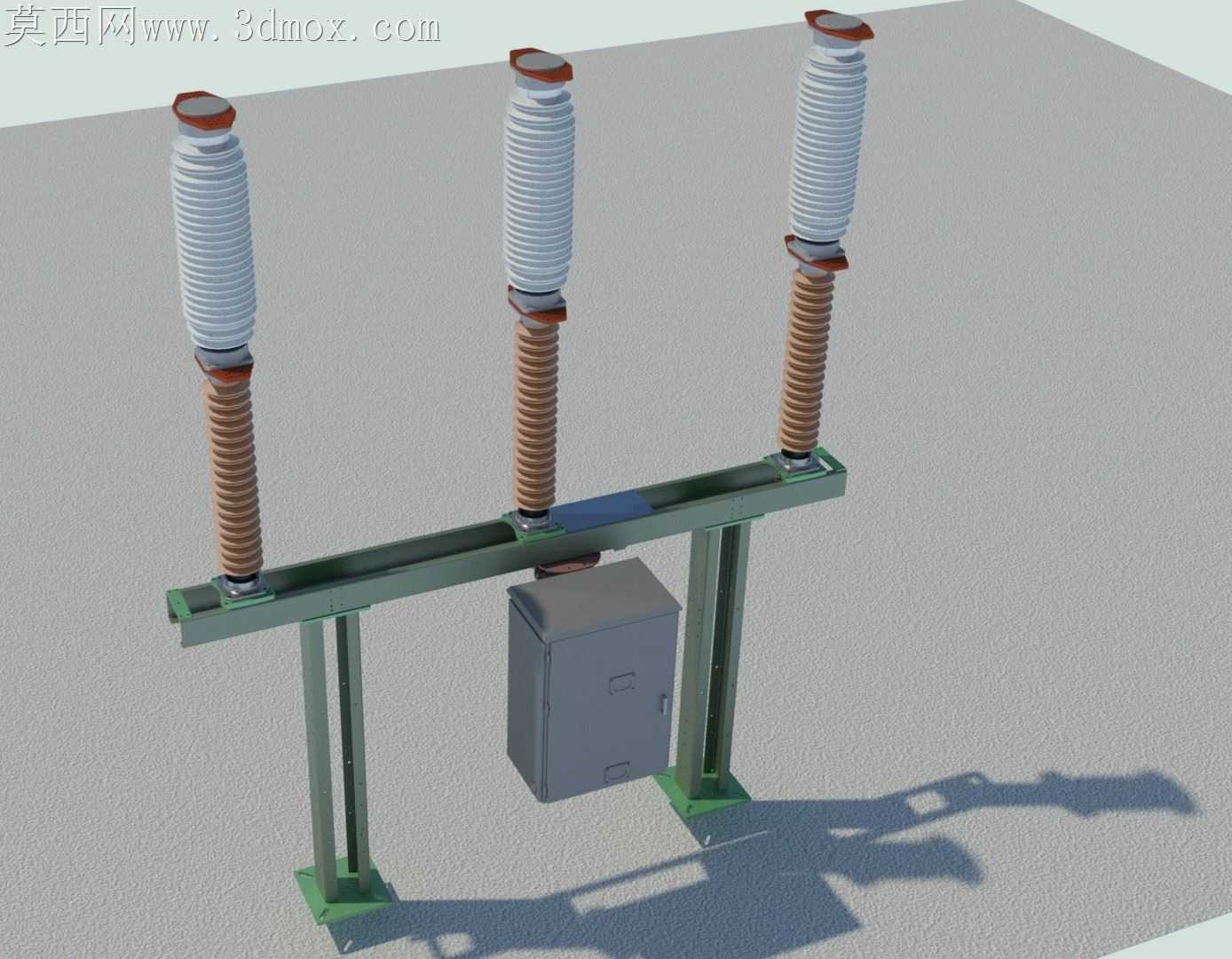

户外敞开式高压断路器的现场安装，常年受限于支架基础的预埋公差，三相极柱的水平度偏差一旦超过2mm，操作机构的连杆传动就会出现卡滞，严重时会导致分合闸不到位的拒动隐患。这套SF6断路器的支撑框架采用双立柱加横向承载梁的分体式连接结构，每根立柱底部都预留了长圆孔调节位，现场安装时不用反复撬动极柱调整位置，只需要松掉连接螺栓微调水平，就能抵消基础预埋的正负5mm偏差，大幅压缩现场安装的调试周期。

极柱部分的瓷套分段衔接处，特意做了阶梯式密封槽结构，不同于常规平垫密封的设计，这种结构能让SF6气体的密封路径延长三倍，哪怕户外长期经历温差变化导致密封件轻微老化，也不会出现气体泄漏的问题。瓷套表面的伞裙排布做了疏密优化，重污秽区域的积污闪络风险能降低四成以上，不用频繁安排停电清扫作业。

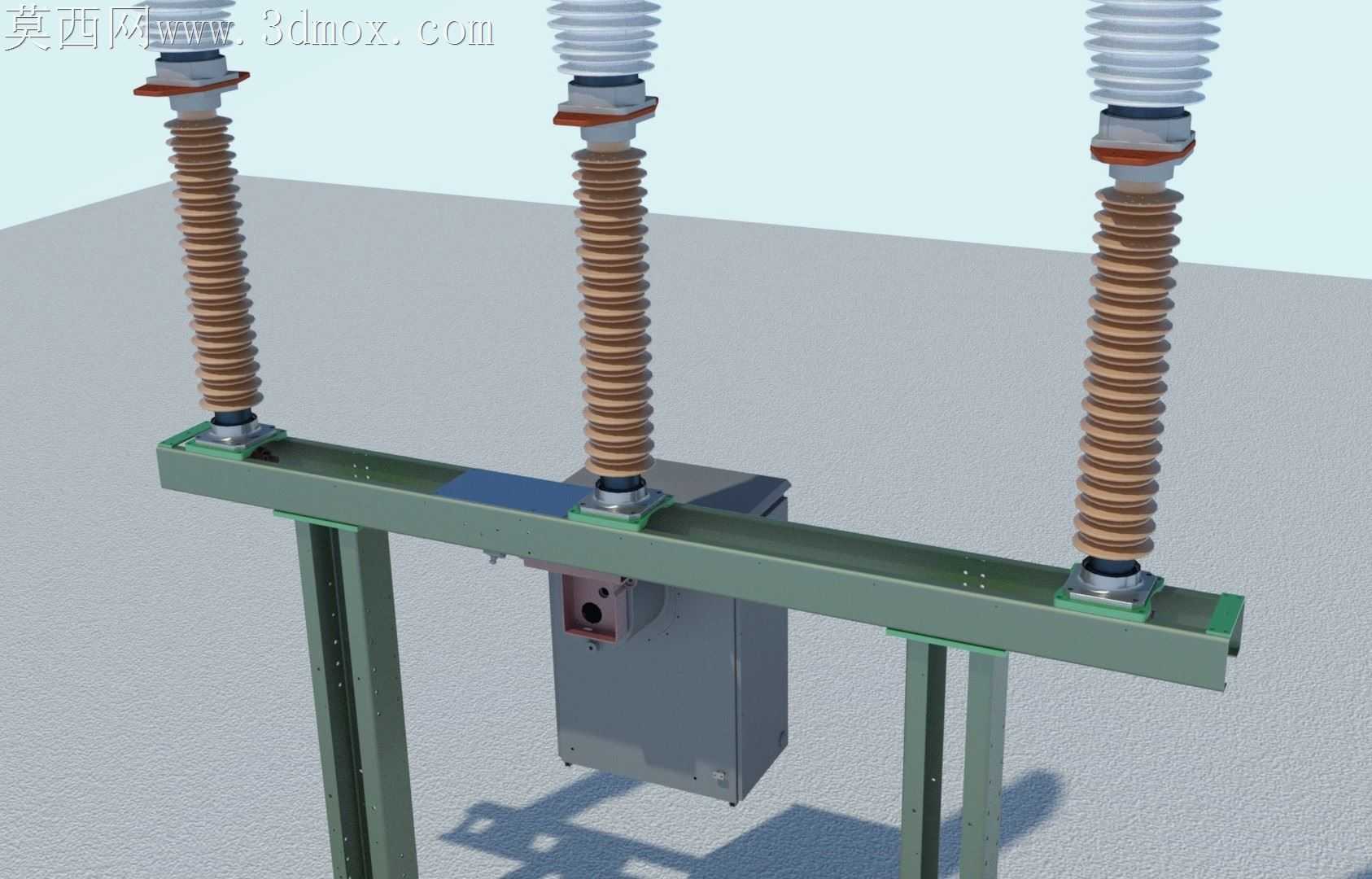

下方挂装的操作机构箱和横梁之间，加了一层厚度3mm的减震橡胶垫，断路器分合闸时的瞬时冲击力能被缓冲掉六成，避免机构箱内的辅助开关、行程接点因为长期震动出现松脱。机构箱的柜门做了外翻边的防水结构，雨水顺着柜门流下时不会渗入箱体内部，哪怕南方梅雨季节的连续强降雨，箱内的二次元件也不会受潮短路。

三相极柱的接线端子高度统一做了等标高设计，现场连接母线时不用额外做异形过渡排，减少母线连接点的接触电阻，长期大电流运行时的接头发热问题能得到有效控制。框架的所有钢结构件都做了热镀锌防腐处理，焊缝位置特意打磨平滑后再做喷锌补涂，沿海高盐雾区域的使用寿命能比普通喷漆结构延长两倍以上。

操作机构的传动连杆和极柱的动作拐臂之间，采用了可调式连接叉结构，出厂调试时可以精准调整三相分合闸的同期性，不用打磨零件或者加垫片补偿加工误差，后期现场运维时如果出现同期偏差，也能直接调整连接叉的长度快速校准，不用拆解整套传动结构。
