适配AA/AAA规格的电池接触弹簧片结构

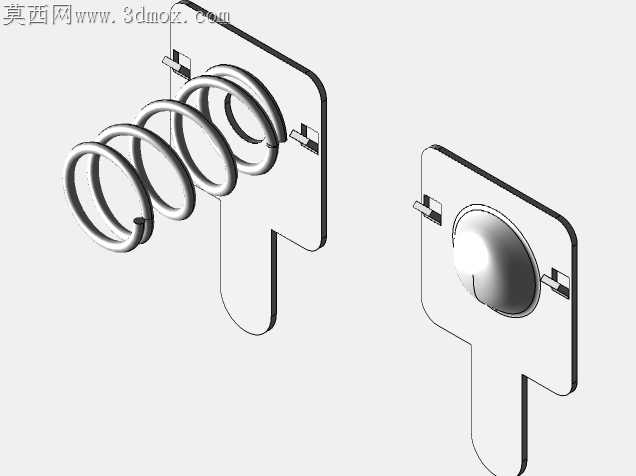

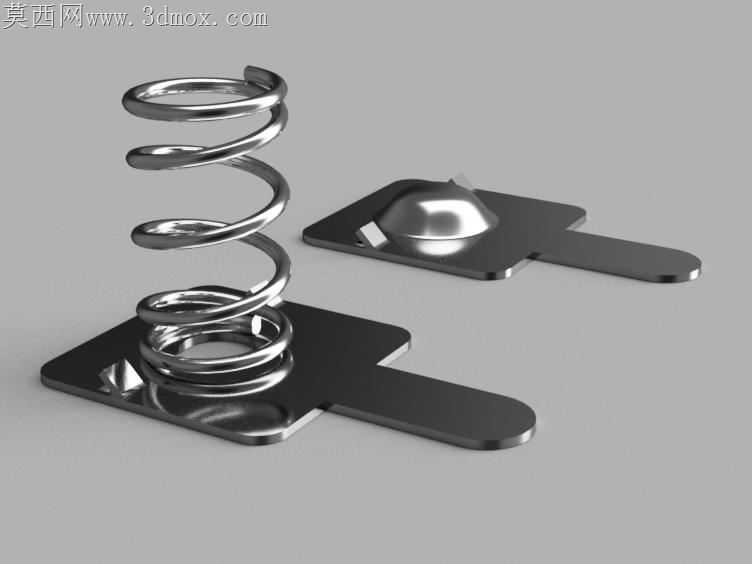

电池仓接触件长期存在的虚接、弹片疲劳失效问题，根源多在冲压折弯与弹簧绕制的配合公差把控不到位。这款9×9规格的电池弹簧片，在折弯边预留了0.12mm的回弹补偿量，避开了冷轧钢冲压后常见的角度回弹偏差，安装后基板与电池仓内壁的贴合度能控制在0.05mm间隙以内，不会出现长期使用后基板翘起、弹簧偏位的问题。弹簧端的绕制圈数经过反复适配，选用5圈密绕加两端半圈收头的结构，密绕段保证压缩行程内的弹力线性输出，两端收头分别卡入基板上的两个冲压卡口，不需要额外焊接或者铆接工序，冲压完成后直接将弹簧端头卡入卡口即可完成组装，卡口处做了微小的倒刺压痕，卡入后弹簧端头不会因为频繁压缩出现松脱转动。接触凸包的位置特意偏移弹簧中心1.2mm，刚好对应干电池负极的中心凹点区域，避免接触到负极边缘的绝缘封边，凸包的拉伸高度控制在1.8mm，冲压时采用两次拉伸成型，第一次预拉伸1.2mm消除板材内应力，第二次精拉伸到设计高度，不会出现凸包破裂、回弹凹陷的问题，接触时的有效接触面积比平面接触结构大40%左右，大电流放电时不会因为接触电阻过大出现发热问题。基板尾部的定位插片做了1°的斜度处理，插入电池仓的定位槽时能形成轻微的过盈配合，不需要额外打胶或者热熔固定，装配时对准插槽一推即可到位，后期维修更换也能直接撬出，不会损伤电池仓的塑料壳体。弹簧的线径选用0.3mm的镀镍弹簧钢，压缩行程达到3mm时弹力保持在1.2N-1.5N区间，既不会因为弹力过大顶起电池造成仓盖扣合困难，也不会因为弹力过小出现电池晃动、接触瞬断的问题，经过5000次压缩循环测试后，弹力衰减率控制在8%以内，完全满足消费类电子产品的电池接触件寿命要求。基板上的两个侧定位卡爪，高度刚好匹配常见电池仓的卡槽深度，卡入后能限制基板上下窜动，即使设备出现跌落冲击，弹簧片也不会从卡槽内脱出。
