多向联动球头传动换向结构

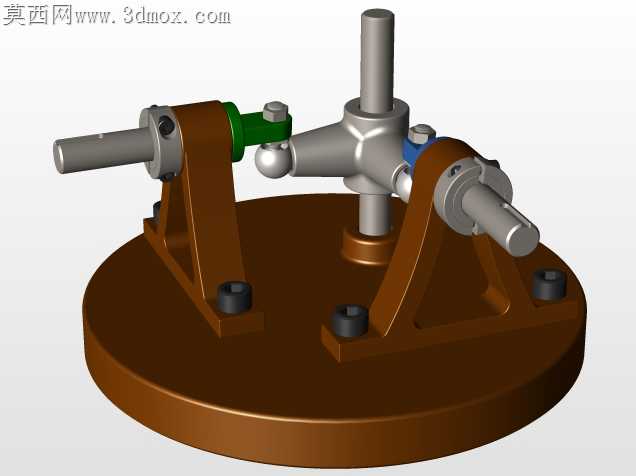

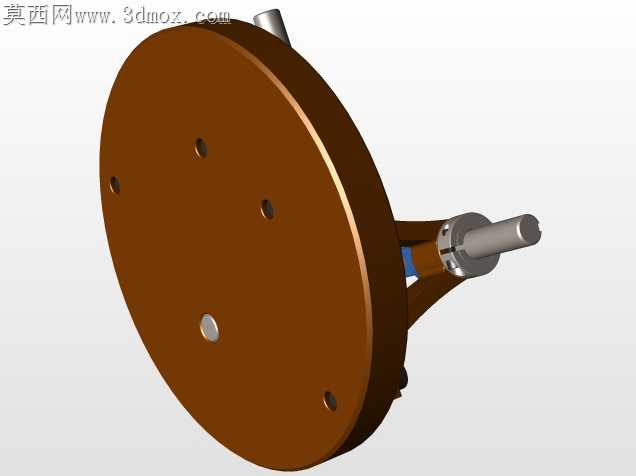

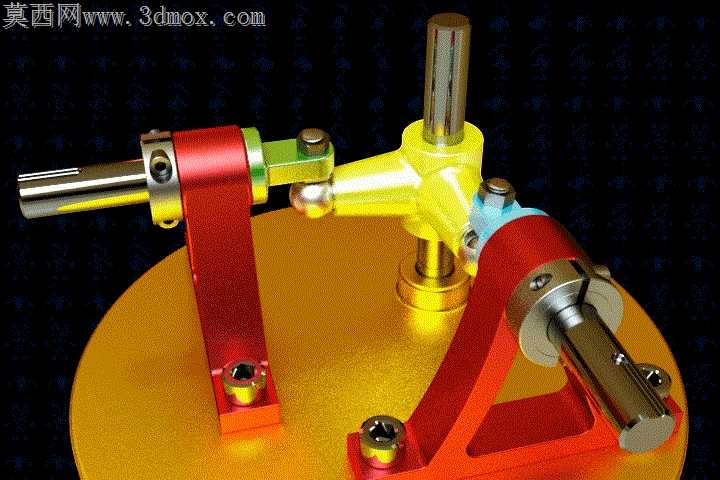

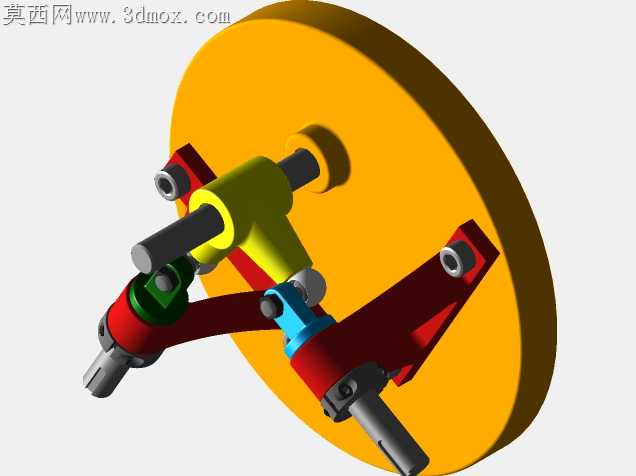

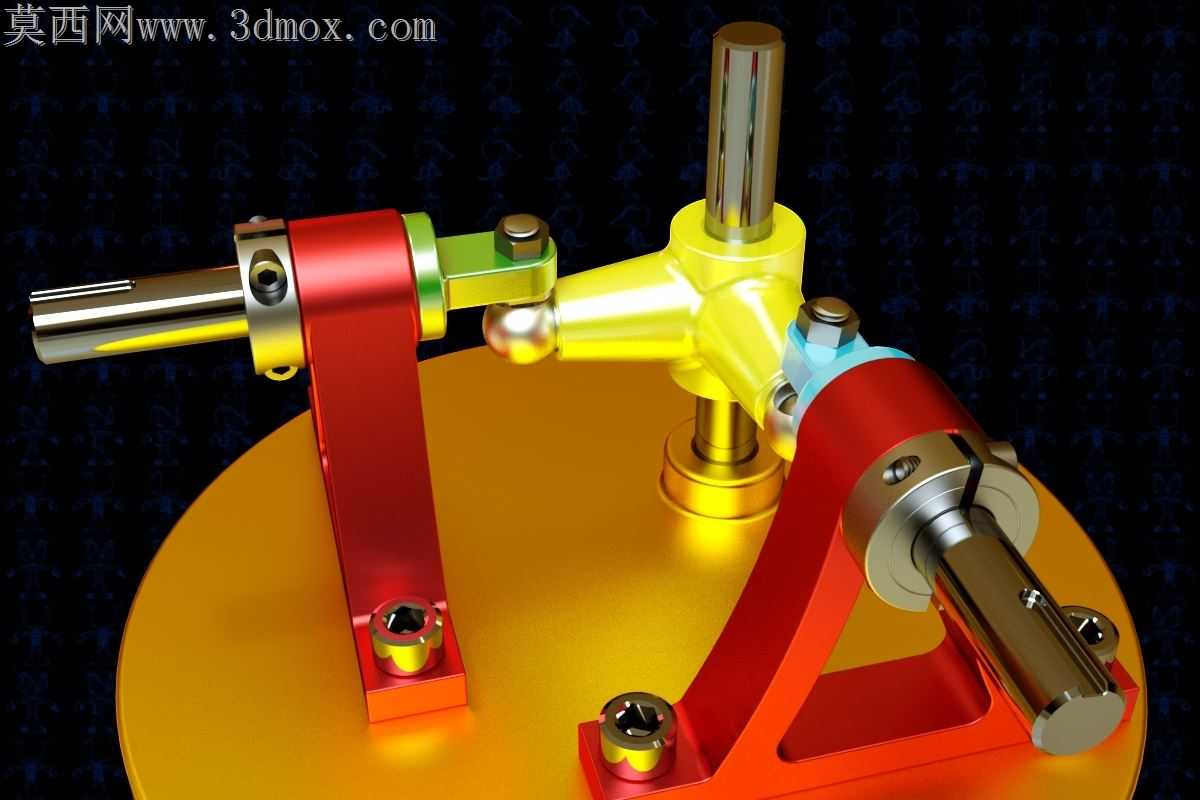

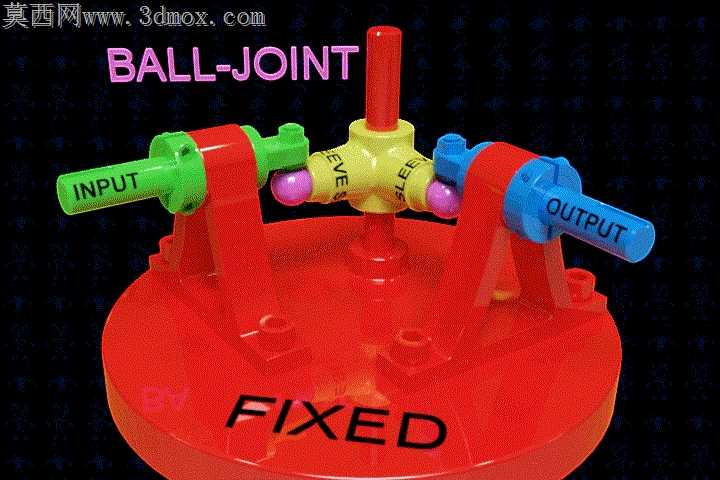

球头类传动结构最容易被忽略的加工痛点，是球头与球窝的配合公差带过窄带来的卡滞问题——过盈量稍大就会在大角度换向时出现咬死，间隙过大又会在正反转切换瞬间产生明显回程间隙，这套结构在设计时特意把球头接触区做了分段式的弧度修正，没有采用整球面的全包覆设计，仅保留三个120度均分的接触承载带，既保证径向承载时的接触应力均匀分布，又给润滑脂留出了储存空间，避免高速往复摆动时出现干磨。两个红色的支撑臂没有做成一体铸造的结构，而是采用分体式锁紧固定，每个支撑臂与底座的连接位置都预留了0.2mm的位置调整余量，装配时可以先不锁死固定螺栓，手动盘动输入轴测试全行程的转动顺滑度，待三个轴的换向无卡滞后再打定位销锁死，完全规避了一体件加工时的位置度误差累积导致的装配报废。球头与输出轴的连接位置没有采用传统的螺纹锁紧，而是做了扁位加侧面顶丝的固定方式，避免螺纹连接在长期交变载荷下出现松动退牙，顶丝的端头特意做了凹弧处理，刚好贴合轴上的扁位平面，锁紧时不会划伤轴表面，后期拆解维护也不会出现顶丝咬死拆不下来的问题。底座上的固定螺栓孔做了沉头锪平处理，避免螺栓头突出底座平面导致安装时出现虚位，支撑臂的转角位置做了R3的圆角过渡，没有留尖锐的直角，既减少了淬火处理时的应力集中开裂风险，也避免装配调试时划伤操作人员。中间的黄色传动块没有做多余的减重镂空，因为球头传动的换向冲击会直接作用在传动块上，过度减重反而会降低结构刚性，导致换向时出现弹性形变影响传动精度，仅在非承载的外表面做了轻微的倒角去毛刺，所有棱边都倒了0.5mm的小圆角，没有锋利的飞边。实际装配测试时，这套结构可以实现两个垂直输出轴的同步换向传动，输入轴转动360度时，两个输出轴可以在各自的摆动角度范围内做往复运动，全程没有卡顿死点，球头接触区的润滑脂可以在摆动时自动均匀涂布，不需要额外设计注油通道，后期维护只需要定期拆开支撑臂的锁紧盖补充润滑脂即可，适合用在小载荷的多向换向传动工位，比如小型自动化设备的工位切换、教学实训的传动原理演示场景，结构拆解方便，公差要求适配常规的数控铣加工精度，不需要特殊的五轴设备就能完成所有零件的加工，加工成本比整球式万向节低40%左右，同时能满足常规工况下的传动精度要求。
