带坡屋顶桁架结构的单层民居建筑构造

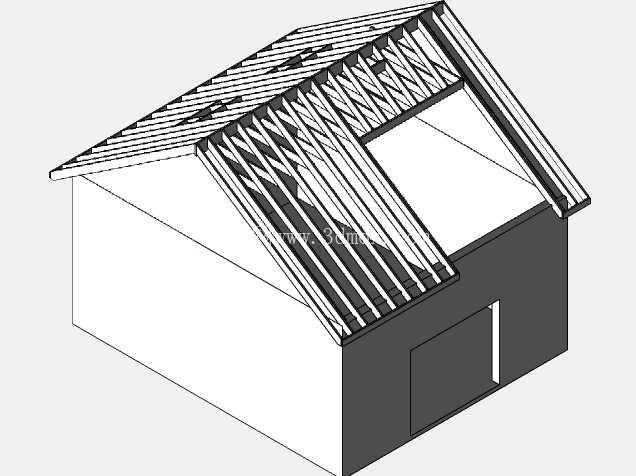

　　这套建筑构造三维模型还原了带坡屋顶的单层小型民居核心结构，在建筑施工交底、装配式建筑预制构件拆分、结构力学教学演示场景中都能直接作为可视化参照使用。从结构组成来看，模型清晰拆分了下部承重墙体与上部坡屋顶桁架两个核心部分，下部墙体采用实心块体模拟砌体或预制混凝土承重墙体，正面预留了单扇平开门的安装洞口，洞口边缘做了常规的安装余量预留，可匹配常规民用建筑入户门的安装尺寸边界，墙体的厚度、高度均按照常规单层民居的通用尺寸设定，可直接用于小型附属用房、临时值守用房、乡村储物用房的结构方案参考。上部坡屋顶部分完整还原了木桁架或轻钢桁架的排布逻辑，从屋脊到檐口的桁架杆件按照等间距排布，每一组桁架都包含上弦杆、下弦杆与腹杆，杆件之间的连接节点位置清晰，屋面的檩条沿着垂直于桁架的方向铺设，在坡屋面的其中一侧预留了天窗安装的开口，开口周边做了附加的杆件加固，避免开洞造成屋面结构刚度下降，檐口位置的杆件伸出墙体外侧的长度符合常规屋面排水挑檐的尺寸要求，可避免雨水直接冲刷墙面。

　　在设计思路上，这套模型没有做冗余的装饰构件，完全聚焦结构受力体系的展示，墙体部分的建模采用实体拉伸方式，保证后续导入有限元分析软件时可直接划分网格做墙体承压验算，桁架部分采用杆件建模逻辑，每一根杆件都保留了独立的实体特征，方便后续调整杆件截面尺寸、桁架间距来适配不同跨度、不同屋面荷载的使用需求，比如在降雪量较大的区域，可直接加密桁架排布间距、增大上弦杆截面来提升屋面承重能力。

　　从安装边界来看，墙体底部预留了与基础连接的安装面，可直接衔接条形基础或筏板基础的模型，桁架底部与墙体顶部的连接位置做了贴合面处理，模拟实际施工中屋架与墙顶圈梁的固定连接，屋面预留的天窗开口可直接匹配成品天窗的安装尺寸，不需要额外做洞口二次修整，门洞位置的墙体边缘做了抹灰层厚度的余量预留，后续安装门框时可直接固定，不会出现尺寸干涉。在实际工程应用中，这类模型可用于施工前的结构可视化交底，让施工班组快速理解屋架的排布顺序、杆件的安装位置，避免现场施工时出现桁架装反、间距偏差的问题，也可用于装配式建筑的构件拆分参考，将墙体、每一组桁架、檩条都拆分为独立的预制构件，明确每个构件的尺寸与安装位置，指导工厂预制生产，在职业院校的建筑构造教学中，也可借助这个模型讲解坡屋顶的受力传递路径，让学员直观理解屋面荷载如何通过檩条传递到桁架，再通过桁架传递到下部承重墙体，最终传导到建筑基础。

　　模型在结构细节上做了合理的工程简化，省略了实际工程中的防水卷材、保温层、饰面等非结构构件，突出核心受力体系的同时，也保留了足够的细节供设计人员调整参数，比如调整墙体的开间、进深尺寸，改变屋顶的坡度来适配不同地区的日照、排水需求，调整门洞的位置与尺寸来适配不同的使用功能，不管是做小型民居的方案设计，还是做临时建筑的结构验证，都能提供直观的三维参照，减少二维图纸识图的误差，提升结构方案沟通的效率。
