在V型六缸发动机的配气机构布局中,摇臂支撑弹簧是保障气门传动组稳定运行的核心弹性构件,其安装位置处于摇臂轴与缸盖安装座之间的预留间隙内,主要作用是持续为摇臂提供轴向预紧力,抵消发动机运转过程中配气机构因高速往复运动产生的轴向窜动,避免摇臂与相邻传动部件出现异常撞击、偏磨,同时保证气门间隙始终维持在设计公差范围内,减少配气相位偏差带来的动力输出损失与异常噪音。
从实际应用场景来看,这类弹簧需要适配V6发动机高转速、宽温域的工作环境,发动机冷启动时机油尚未完全建立润滑压力,配气机构冲击载荷较大,弹簧需要在无充分润滑的短时间内承受瞬时交变载荷;而发动机持续高负荷运转时,舱内温度可达120℃以上,弹簧材料需要具备良好的抗回火稳定性,避免长期高温工况下出现弹力衰减、塑性变形,导致预紧力不足引发摇臂松旷。

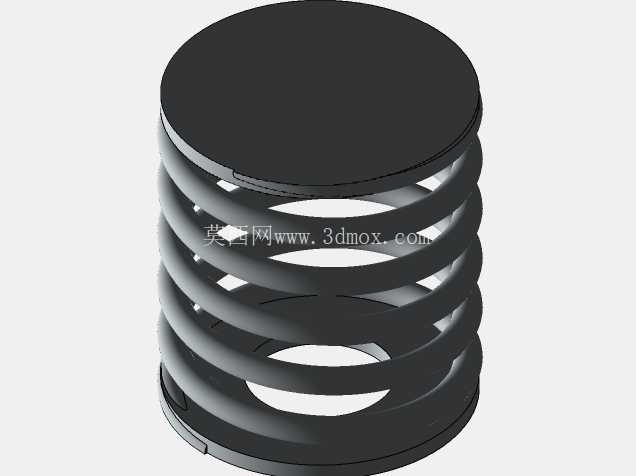

该弹簧的结构设计采用两端并圈磨平的圆柱螺旋压缩弹簧构型,两端支撑圈各设置1.25圈并紧段,端面经过磨削处理,磨削面粗糙度控制在Ra6.3以内,保证弹簧安装后两端支撑面与安装座、摇臂端面的贴合度,避免弹簧受载时出现偏斜、侧向力附加的问题。弹簧有效圈数设置为6圈,工作行程范围内的刚度曲线保持线性特性,当预压缩量达到设计值时,提供的预紧力刚好抵消摇臂组件的轴向窜动余量,同时不会给摇臂转动带来额外的摩擦阻力。弹簧中径、线径的参数匹配经过反复校核,既保证足够的抗疲劳强度,能承受百万次以上的交变载荷循环,也避免刚度过大导致配气机构传动阻力上升,影响发动机的动力响应效率。
设计过程中需要重点考量安装边界的约束条件:弹簧的外径需要小于摇臂安装槽的内径,预留至少0.5mm的径向间隙,避免发动机运转过程中弹簧外径因受力膨胀与安装槽发生卡滞;弹簧的内径需要大于摇臂轴的外径,预留足够的间隙保证弹簧压缩、回弹过程中不会与摇臂轴发生摩擦剐蹭,防止弹簧内壁磨损产生金属碎屑进入润滑油路,引发发动机润滑系统故障。弹簧的自由高度需要匹配安装空间的深度,预压后的安装高度要保证弹簧不会出现并圈现象,预留至少1mm的余隙,避免工作过程中弹簧圈与圈之间发生刚性撞击,产生疲劳断裂隐患。

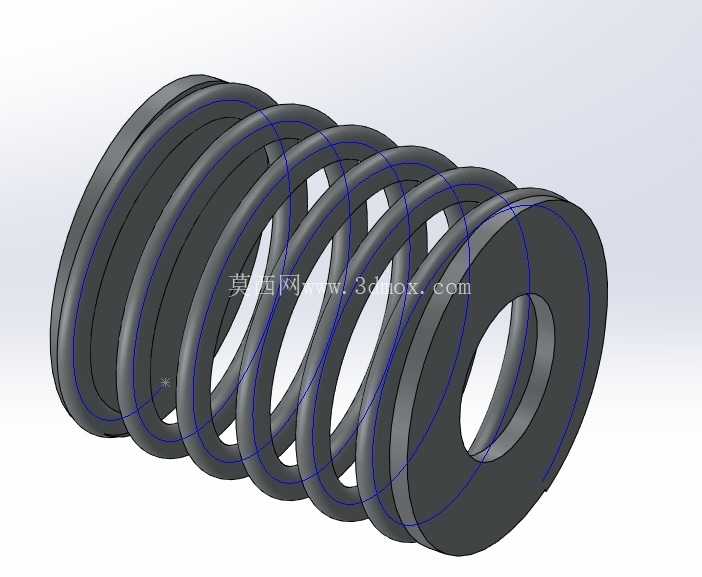

从建模逻辑来看,构建该三维模型时首先需要确定弹簧的螺旋线参数,以弹簧中径为基准绘制螺旋路径,线径作为扫描轮廓生成弹簧主体,之后对两端并圈段进行单独处理,将端部螺旋线的节距逐步过渡为0实现并紧效果,再对端面进行切除磨削处理,保证两端支撑面的平面度与垂直度公差。建模过程中需要还原弹簧的实际受力变形趋势,在虚拟装配时模拟预压缩状态下的弹簧形态,检查与周边摇臂、摇臂轴、缸盖安装座的干涉情况,验证安装路径的可行性,确保实际装配时弹簧可以顺利压入安装位,不会出现卡滞、无法到位的问题。
这类支撑弹簧虽然属于发动机中的小型零部件,但其性能直接影响配气机构的运行稳定性,设计时不能仅参考通用弹簧的参数选型,需要结合V6发动机的具体配气机构布局、摇臂质量、最高转速区间、工作温度范围做针对性的参数匹配,比如高转速取向的性能机型,需要适当提升弹簧的刚度,避免高转速下摇臂窜动量过大;而偏向经济性的民用机型,则可以适当降低弹簧刚度,减少传动摩擦阻力,提升燃油经济性。同时弹簧的表面处理工艺也需要匹配应用场景,通常采用喷丸处理提升表面残余压应力,增强抗疲劳性能,再做氧化或者电泳处理提升防锈能力,适应发动机舱内的油污、潮湿环境。
