60mm规格直流轴流散热风扇结构设计

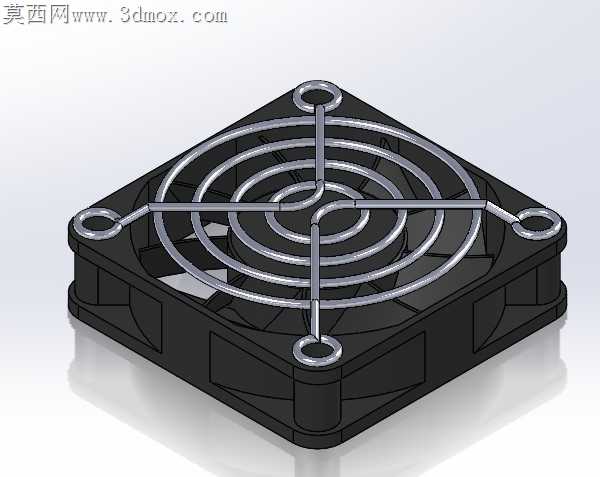

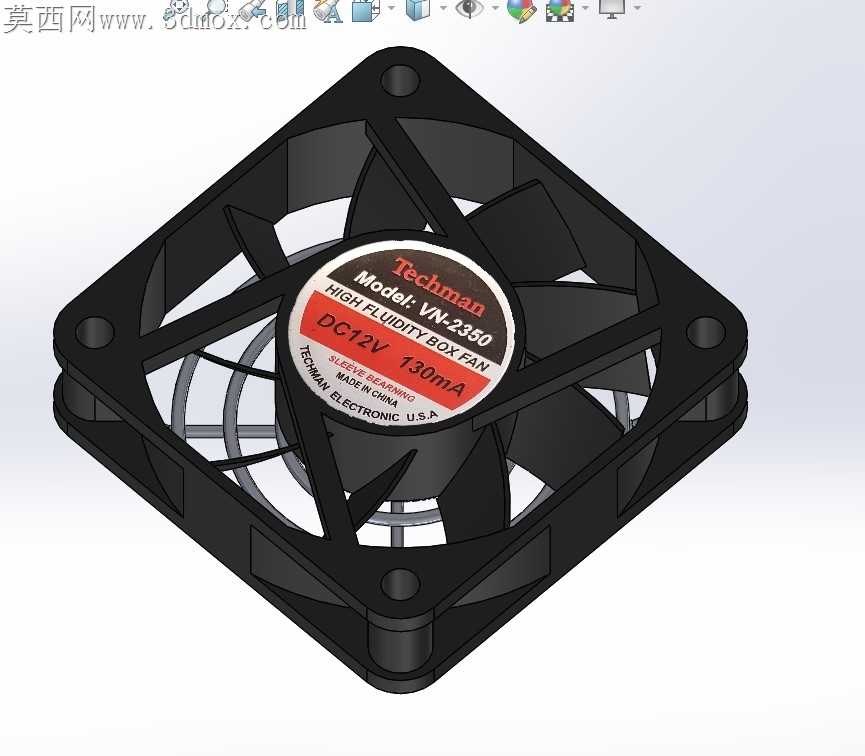

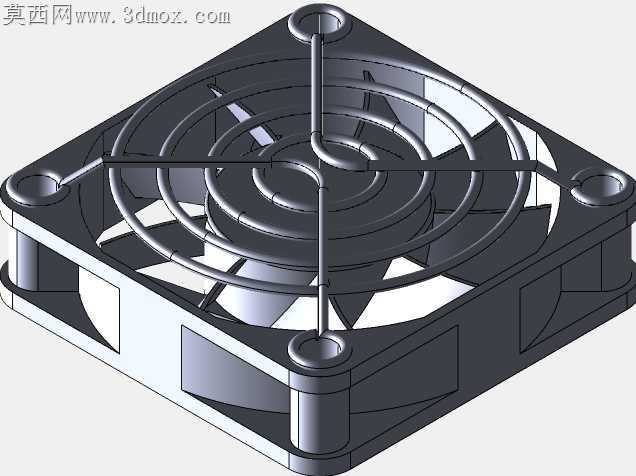

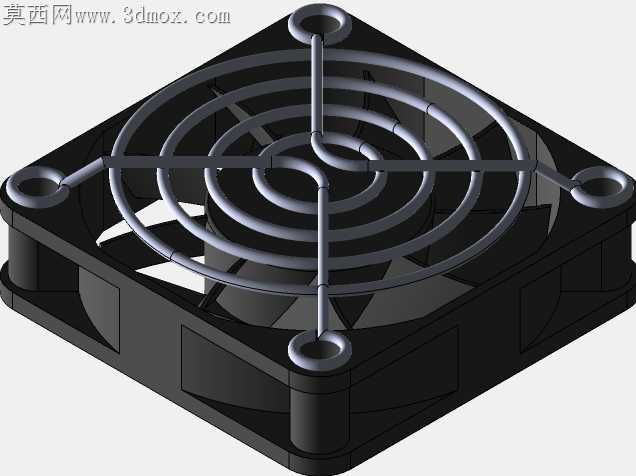

消费电子与小型工控设备的散热场景里，60mm规格轴流风扇的安装间隙往往被压缩到毫米级，外框注塑成型后的翘曲量直接决定装配后是否会出现扇叶擦框、运行异响的问题。这款风扇的外框采用四角对称的安装柱设计，柱体根部做了渐变式的圆角过渡，避免注塑时熔体在转角处形成应力集中，冷却后出现柱体歪斜导致安装孔位错位的问题。外框内侧的导风筋采用七根不等宽的辐射式排布，打破常规等距筋位的共振频率区间，减少扇叶高速转动时气流拍打筋位产生的高频啸叫，筋位与外框衔接处做了0.2mm的拔模斜度适配，注塑开模时不会出现粘模拉伤的瑕疵。扇叶采用七叶后掠式曲面设计，叶根与轮毂衔接处做了加厚处理，匹配130mA额定电流下的12V直流电机输出扭矩，避免启动瞬间叶根受力过大出现断裂隐患。扇叶前缘做了微小的锯齿状切边，打散叶片表面的附面层气流，降低转动时的风阻损耗，同转速下能提升约8%的通风量。中心轮毂的标签贴合位做了下沉0.15mm的凹槽设计，标签粘贴后不会突出轮毂表面，避免高速转动时标签边缘被气流掀起，同时凹槽的深度刚好适配常规铜版纸标签的厚度，不会因为凹槽过深导致积灰。外框四角的安装孔内嵌了金属衬套，直接锁付螺丝时不会因为塑料柱的蠕变导致安装松动，衬套与塑料外框采用注塑包胶的工艺结合，衬套外壁做了滚花处理，杜绝长期震动后衬套与塑料框脱离的问题。扇叶与外框的径向间隙控制在0.3mm，轴向间隙控制在0.4mm，既保证转动时不会出现擦碰，又能减少间隙处的气流回流损失，提升风扇的静压表现，适配密闭机箱内的风阻环境。电机端盖与外框的卡扣采用三点式对称排布，卡扣的扣合量设计为0.8mm，装配时不需要额外打胶就能实现牢固固定，后期维护拆解时也不会因为扣合量过大导致卡扣断裂。
