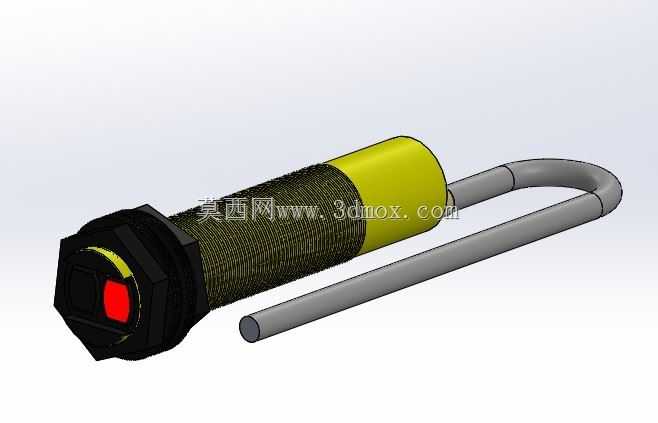

E18-D80NK漫反射式红外接近检测传感器

　　这款圆柱螺纹型红外接近传感器，是自动化产线、物料分拣设备、智能仓储系统里出镜率极高的检测元件，日常做设备改造、非标机构设计时经常会用到这类器件，建模时需要把安装适配的细节全部还原到位，才能给后续结构设计提供准确的参考。从实际使用场景来看，这类传感器常被装在皮带输送机侧方做物料到位检测，在小型AGV小车上做前方障碍物识别，也会在自动装配工位上判断工件是否就位，还能在自助终端设备里检测舱门开合状态，适用的场景覆盖了轻工制造、物流仓储、智能装备多个领域，属于通用性极强的非接触式检测器件。它的检测原理是通过前端发射管发出红外调制光，遇到前方障碍物后反射回接收端，内部电路处理后输出开关信号，不需要和被检测物体直接接触，不会对工件表面造成划伤，也不会因为机械碰撞出现器件磨损，相比机械接触式行程开关使用寿命更长，响应速度也更快。从结构设计的角度拆解，整个传感器主体采用M18标准圆柱螺纹结构，这是工业传感器通用的安装尺寸，螺纹段长度预留了足够的调节余量，安装时可以通过两个六角锁紧螺母调整传感器伸出安装板的长度，以此适配不同的检测距离需求，不需要额外做定制安装座，直接在安装板上开18mm的通孔就能完成固定，安装适配性很强。前端的检测端做了黑色的防护端盖，中间嵌有状态指示灯，传感器检测到物体时指示灯会点亮，现场调试时不需要外接万用表就能直接判断工作状态，调试效率很高。尾部的出线做了弯型防护结构，线缆从侧方引出，避免传感器安装在狭窄空间时线缆被挤压弯折，

　　也能减少线缆根部反复弯折导致的线芯断裂问题，提升布线的便利性。建模过程中需要重点把控几个关键尺寸边界：螺纹段的公称直径严格按照M18标准制作，螺距匹配普通粗牙螺纹规格，保证和标准锁紧螺母、安装孔的适配性；传感器整体的主体长度控制在常规同规格产品的尺寸范围内，不会和周边的机构件产生干涉；尾部弯管的弯曲半径做了合理设置，既保证线缆弯折时不会过度受力，也不会占用过多的安装空间。从功能特性来看，这款传感器的检测距离可以通过尾部的电位器进行调节，检测范围覆盖几厘米到几十厘米的区间，能根据现场的实际检测需求调整灵敏度，不管是检测近距离的小型工件，还是稍远距离的大型物料都能适配；输出方式采用通用的NPN开关量输出，能直接和PLC、

　　单片机等控制单元的IO口连接，不需要额外加信号转换模块，接线简单，现场部署门槛低。做三维建模的时候，除了还原外部的可见结构，也需要考虑实际选型时的安装需求：比如前端检测面的角度要和主体轴线垂直，保证红外光的发射接收方向和安装方向一致；螺纹段的退刀槽结构要做出来，避免锁紧螺母拧到底时出现卡滞；尾部线缆的直径要和常规的传感器出线线径匹配，方便后续做布线仿真的时候预留合适的走线空间。很多刚接触非标设计的工程师容易忽略传感器的安装边界，建模时如果只做了一个圆柱外形，没有还原螺纹、锁紧螺母、尾部出线的结构，后续做装配干涉检查的时候就会出现问题，比如传感器装上去之后螺母没有空间拧，或者尾部线缆和旁边的气缸、导轨产生干涉，

　　导致现场安装时需要重新打孔调整位置，耽误项目进度。这款模型把所有安装相关的细节都做了还原，不管是用来做设备的整机装配仿真，还是用来出安装板的加工图纸，都能直接调用，不需要再额外补画结构细节。另外这类传感器的外壳采用的是增强塑料材质，重量很轻，安装时不会给安装板带来额外的负重，表面的防滑螺纹结构既方便安装时拧动调整，也能提升外壳的结构强度，日常使用中轻微的磕碰不会导致外壳开裂。前端的指示灯位置做了内凹设计，避免现场的粉尘、切削液直接附着在灯珠表面，影响状态观察的清晰度，也能减少外力撞击导致灯珠损坏的概率。在实际选型搭配的时候，这类传感器对被检测物体的颜色敏感度不高，不管是深色的橡胶工件、浅色的塑料盒，还是金属材质的零件，都能稳定检测，不会因为物体表面反光率差异出现误触发的情况，抗环境光干扰的能力也比较强，普通车间的照明光线不会影响它的正常工作，不需要额外加遮光防护结构。
