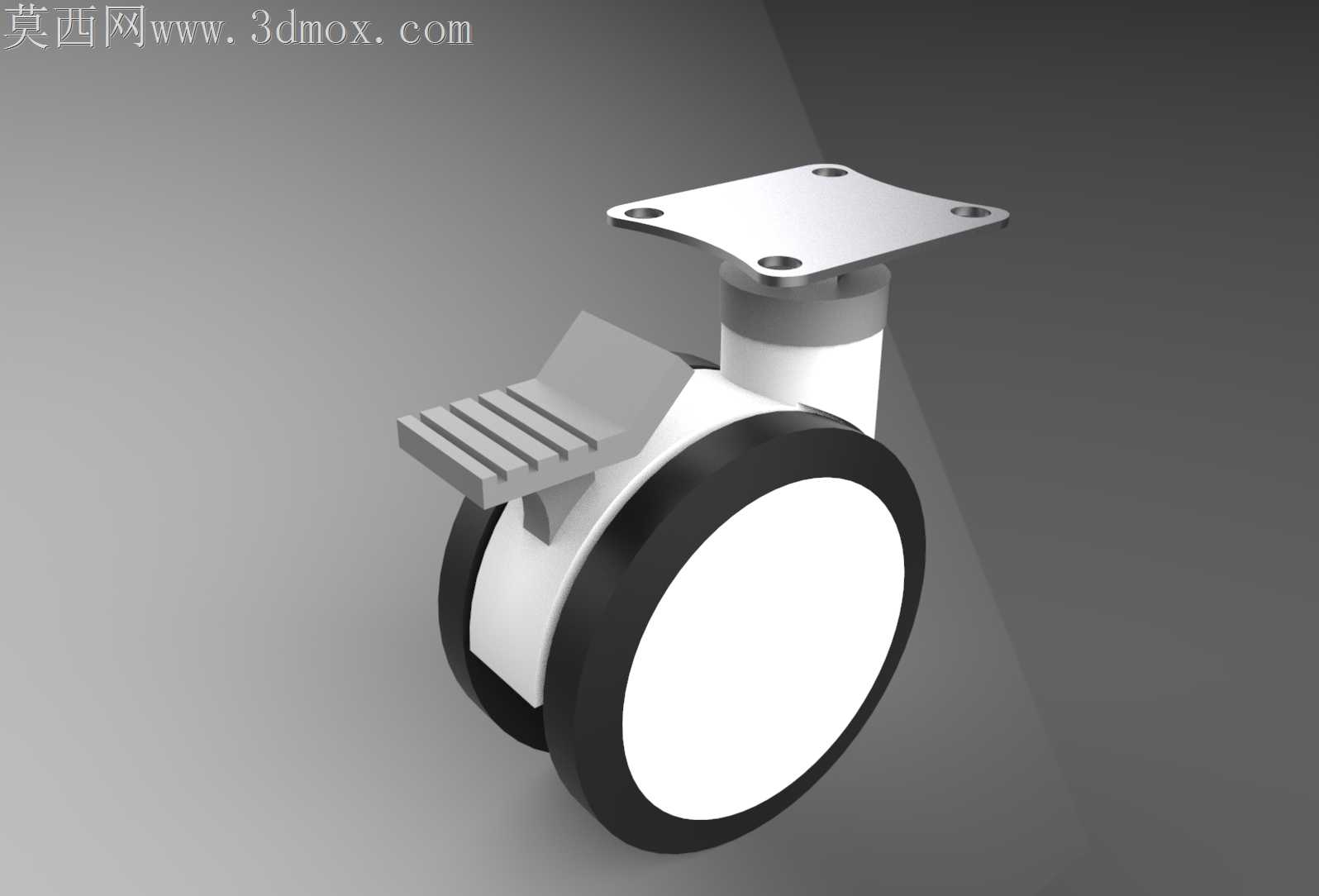

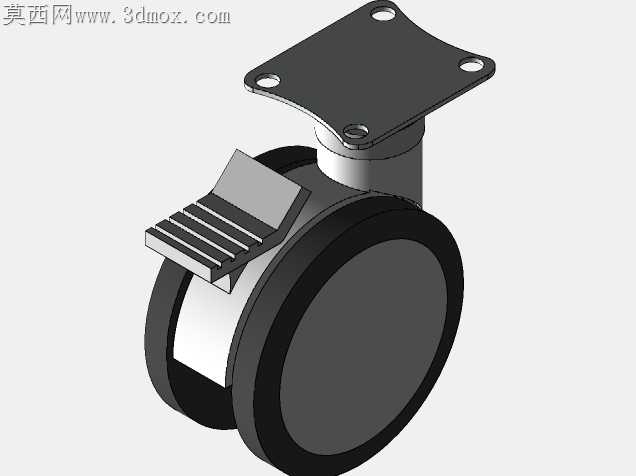

带刹车4寸医用万向脚轮结构设计

之前在医疗设备配件厂跟进脚轮打样时，发现不少市面同规格产品在病房环氧地坪频繁推行后，刹车踏板容易出现卡滞，轮面和支架连接的位置还会因为频繁转向掉细小的塑料碎屑，掉在洁净病房里很难清理。这次做这款4寸带刹医用脚轮的时候，特意把刹车拨片的转轴间隙留了0.12mm的配合公差，之前试做第一版的时候留了0.2mm，推过缓冲带的时候刹车会自己弹下来锁死轮体，护士推治疗车过门槛的时候差点把药瓶晃掉，后来反复调整了三次转轴的配合尺寸，还在拨片和支架接触的位置加了一圈隐藏的储油槽，不用额外加注润滑脂，日常用消毒水擦拭也不会把润滑油冲掉造成卡滞。顶部的安装法兰板我特意做了四个沉头孔的倒角优化，之前对接医疗床厂的装配线反馈，很多脚轮的安装孔边缘有冲压毛刺，装配工人拧螺丝的时候容易刮破手套，甚至刮伤手，这次在建模的时候就把孔位的去毛刺工艺要求融进结构里，法兰板的厚度选了2.5mm的冷轧钢材质，比普通工业脚轮的法兰厚了0.5mm，单轮静载能到80公斤，四个轮装在治疗车上满载药品和器械也不会出现法兰变形的问题。轮面用的是高弹性TPU材质，做的时候特意把轮面的弧度调整成了微鼓形，之前平轮面的款在转向的时候会和地面硬摩擦，推起来沉还会在环氧地坪留下黑印，微鼓形的轮面接触地面的面积刚好，推行阻力小，转向的时候也不会蹭地面，静音效果比普通橡胶轮好很多，晚上护士站推急救车也不会吵到病房休息的病人。刹车块的位置我没有做在轮面正上方，而是偏置了15度，之前正上方的结构踩刹车的时候鞋底容易蹭到轮面沾灰，偏置之后踩刹车的发力点更顺，穿软底护士鞋也能轻松踩到底锁死，不会出现踩不到位溜车的情况。跨软件转档的时候一开始把支架的圆角导小了，导入渲染软件的时候出现了碎面，后来把所有非配合面的圆角统一调整成R2，既不会藏污纳垢方便消毒擦拭，转档的时候也不会出现破面，后期给客户做方案演示的时候渲染效果也更顺滑。之前和院感科的人沟通，他们要求脚轮的所有缝隙不能大于1mm，不然容易藏棉絮和消毒残留的污渍，这次做的时候把支架和轮体之间的间隙控制在0.8mm，日常用消毒湿巾一擦就能干净，不会有卫生死角。轮体内部的轴承我选了双列滚珠轴承，比普通单列轴承的承重高30%，推起来更顺滑，就算经常推着重物过走廊的伸缩缝，也不会出现轴承散架的问题。之前试做的时候把刹车的锁止齿做的太密，锁止的时候要很用力才能卡进去，后来把齿距调整到3mm，踩下去有清晰的咔哒反馈，不用低头看也能确认刹车已经锁死，抬刹车的时候用脚尖轻轻一挑就能解锁，不用弯腰操作，对日常高频使用的医护人员来说省了很多麻烦。
