NEMA23步进电机高精度三维模型

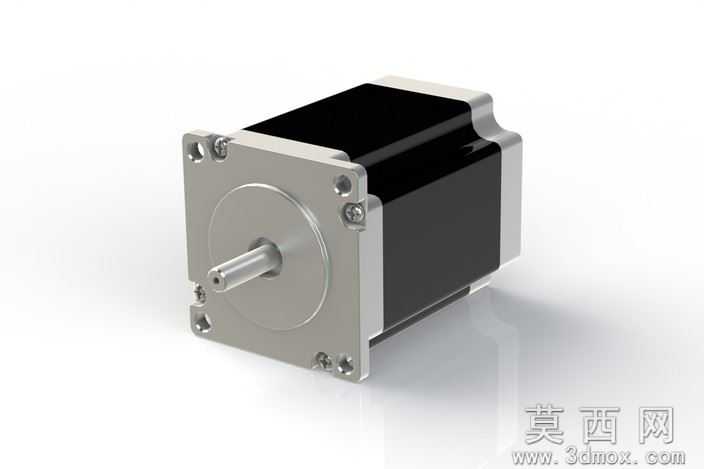

本模型为NEMA23规格步进电机的高精度三维数字化模型，建模过程严格遵循工业级建模规范，首先以NEMA23标准安装法兰尺寸为基准，通过SolidWorks2012软件完成参数化草图绘制，依次对前端盖、定子壳体、输出轴、后端固定结构、安装螺丝孔位等特征进行分步建模，每一处尺寸均匹配真实NEMA23HS7430型号步进电机的实物参数，建模过程中对倒角、螺丝沉孔、轴端定位孔等细节特征做了1:1还原，未做简化省略，保证模型结构与实物完全一致。参数设计层面，严格遵循NEMA23电机的行业标准，安装法兰边长57mm、输出轴直径8mm、轴长24mm、机身长度76mm，所有安装孔位的孔距、孔径均符合通用安装规范，可直接用于设备装配的干涉检查与布局验证，无需二次调整尺寸。渲染材质方面，模型采用KeyCreator完成效果渲染，前端盖与输出轴赋予磨砂铝合金材质，还原金属切削加工后的哑光金属质感，机身定子外壳赋予黑色哑光烤漆材质，固定螺丝赋予不锈钢金属材质，渲染过程中添加了真实环境反射与柔和阴影效果，整体视觉效果与实物照片高度一致，可直接用于产品宣传配图、方案展示等场景。结构原理层面，模型完整还原了混合式步进电机的外部装配结构，前端盖通过四颗内六角螺丝与定子壳体紧固，输出轴通过轴承支撑伸出前端盖，轴端加工有D型切面与定位孔，用于配套负载的安装固定，壳体边角做了圆弧过渡处理，符合量产电机的真实工艺结构，可直观展示步进电机的外部装配关系与安装接口形式。软件兼容层面，模型提供STEP/IGES通用中间格式文件，可兼容SolidWorks、UG、Pro/E、CATIA等绝大多数主流三维CAD软件，同时保留SolidWorks2012原生格式文件，保留完整的建模特征树，支持使用者根据自身需求修改尺寸参数、调整结构，适配不同的设计场景。研发教学应用层面，该模型可用于数控设备、自动化生产线、3D打印机、小型雕刻机等设备的整机装配设计，帮助工程师在设计阶段完成电机安装位的布局校验、传动结构的匹配验证，减少实物试装的成本与周期；同时也可用于机械原理课程的教学演示，帮助学生理解步进电机的外部结构、安装方式与应用场景，也可作为机械建模练习的参考案例，帮助初学者掌握工业标准零部件的参数化建模方法。
