Pentax系列三相异步电动马达SolidWorks设计

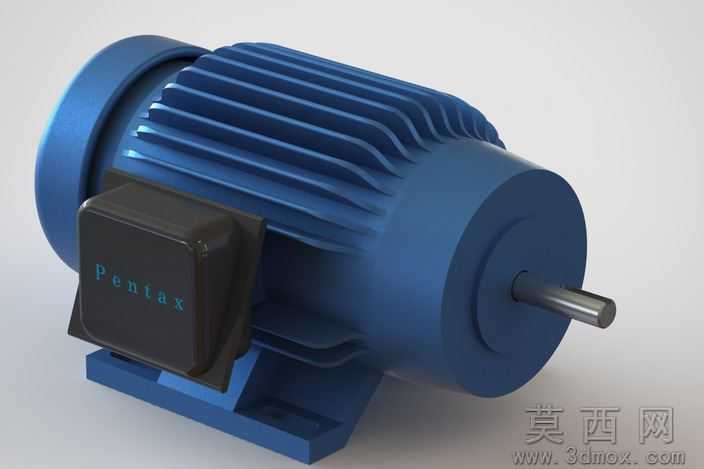

本模型为Pentax系列三相异步电动马达的完整三维设计成果，建模全程基于SolidWorks平台完成，首先从核心传动部件输出轴开始构建，按照标准Y系列电机的轴伸尺寸规范绘制轴段台阶、键槽与轴承配合位，确保轴径公差、伸出长度符合通用工业安装标准；随后依次完成定子壳体、散热筋结构、端盖、接线盒、安装底座的零件建模，其中壳体外侧的平行散热筋采用线性阵列特征生成，严格匹配真实电机的散热结构排布，接线盒的腔体、密封槽与端子安装位均做了细节还原，底座的安装孔位、加强筋结构完全按照脚座式电机的安装规范设计，所有零件建模完成后通过同轴配合、面重合配合完成总装，校验了转子与定子的同轴度、端盖与壳体的装配间隙，避免出现干涉问题。参数设计层面，模型参考同功率等级异步电机的通用参数设定，中心高、轴径、安装孔距均符合IEC标准尺寸规范，壳体壁厚、散热筋厚度、底座厚度均按照铸件工艺要求设置合理数值，既保证结构强度符合实际工况要求，也兼顾了三维模型的轻量化展示需求。渲染材质环节，电机主体外壳采用磨砂蓝色铸铁材质，调整了金属粗糙度与反光度参数还原工业电机的漆面质感，输出轴采用抛光不锈钢材质，接线盒盖板采用哑光黑色工程塑料材质，安装底座与壳体做同材质处理，渲染后呈现出接近真实工业产品的视觉效果，附带的效果图完整展示了电机的多角度外观细节。结构原理上，该模型还原了鼠笼式三相异步电动机的典型外部结构，脚座式安装结构适配水平安装的工业传动场景，接线盒位于壳体侧上方方便电源线路接入，外壳散热筋用于电机运行时的热量散发，输出轴通过键连接传递扭矩，可直接对接泵类、输送机、减速机等各类工业负载。软件兼容方面，模型除原生SolidWorks格式外，还导出了STEP、IGES通用中间格式，可被UG、Pro/E、Catia等绝大多数主流三维机械设计软件打开编辑，不会出现特征丢失、曲面破损的问题，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为电机类课程的教学演示素材，帮助学习者直观理解异步电机的外部结构与安装规范，也可作为工业传动系统设计的配套部件模型，直接导入自动化生产线、泵组设备、输送设备的总装文件中使用，还可用于电机产品改型设计的基础参考，缩短同类产品的研发建模周期，适合机械专业师生、工业设计人员、设备研发工程师使用。
