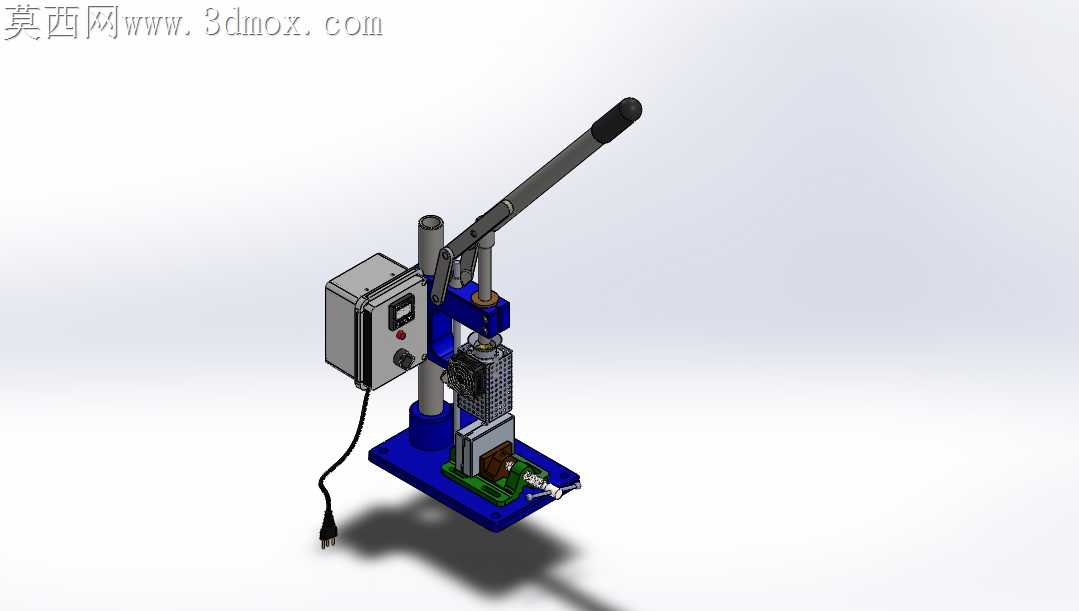

手动立式小型塑料注塑成型装置

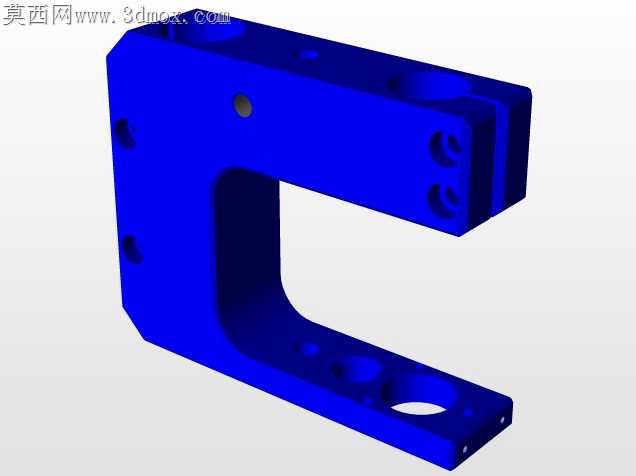

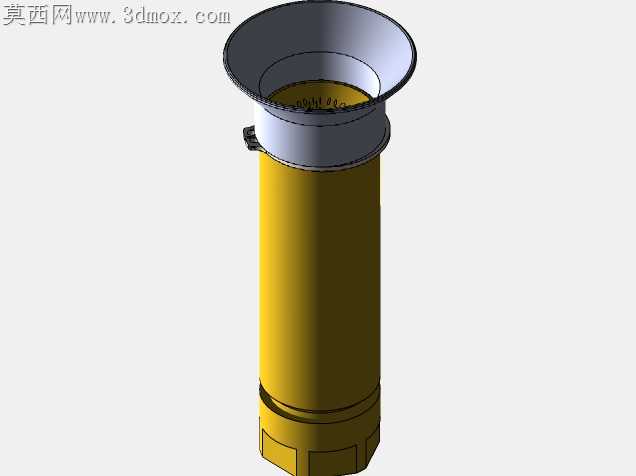

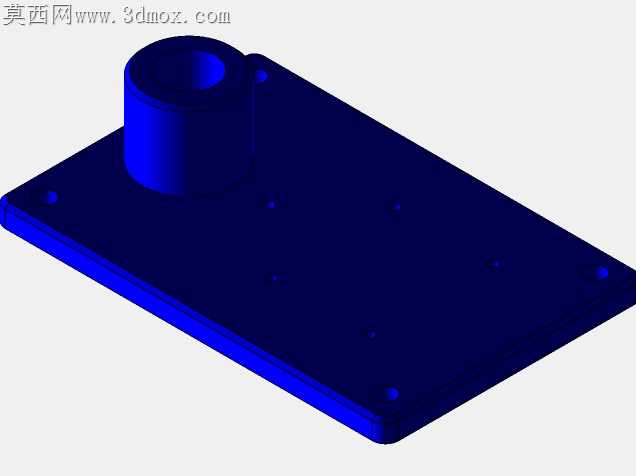

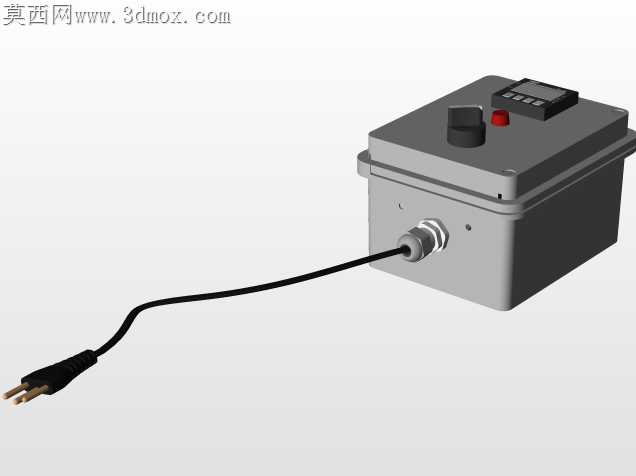

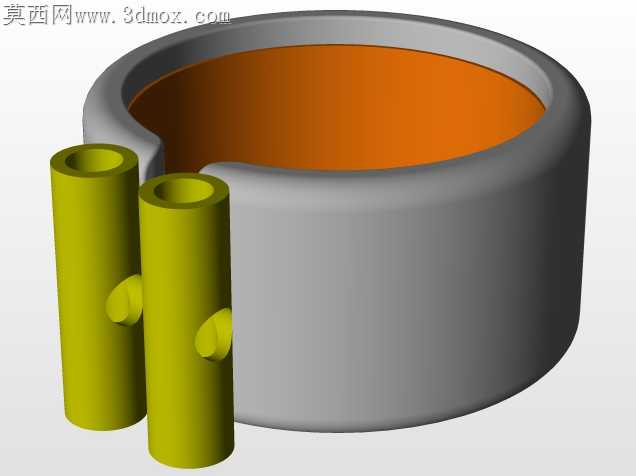

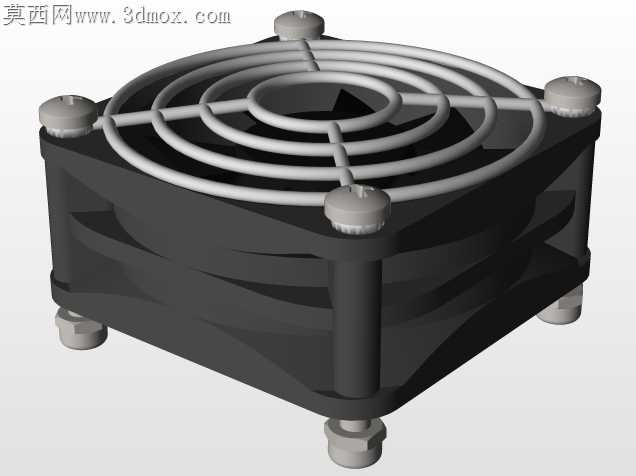

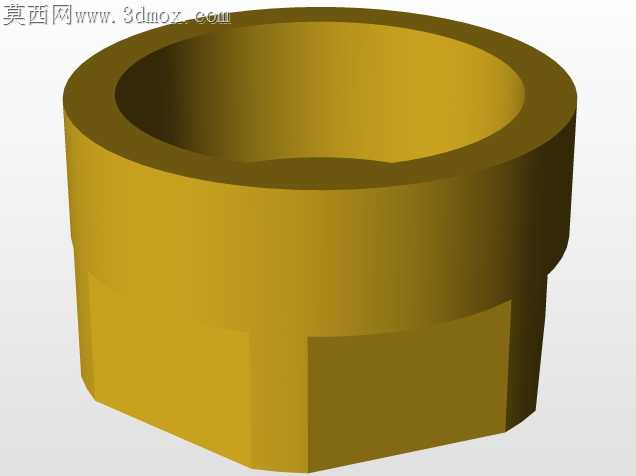

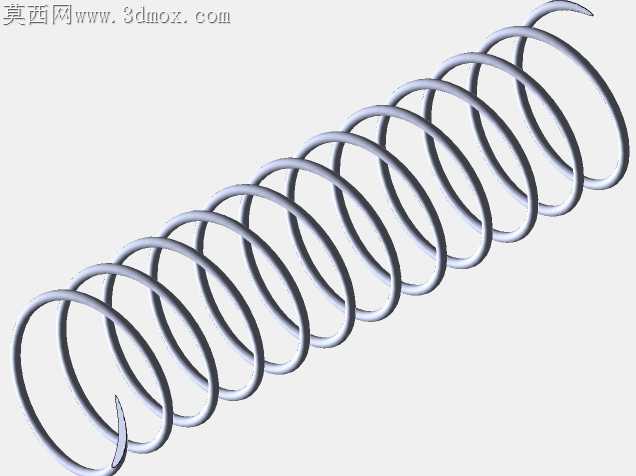

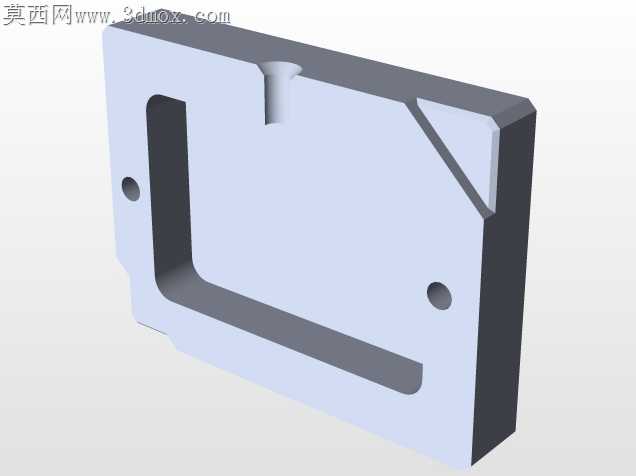

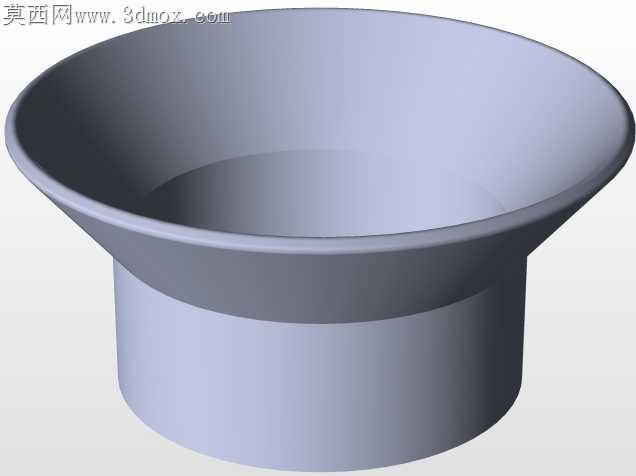

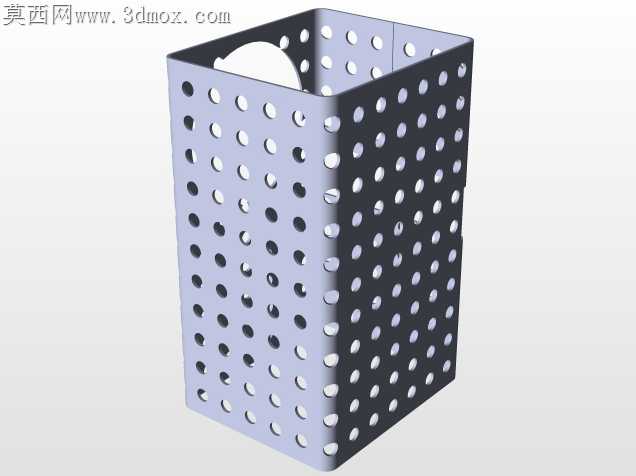

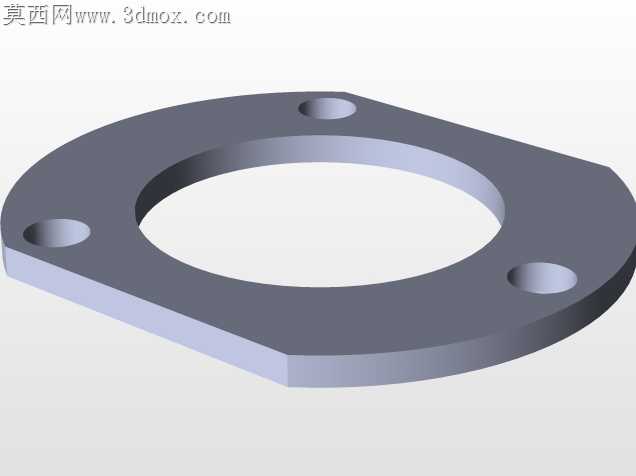

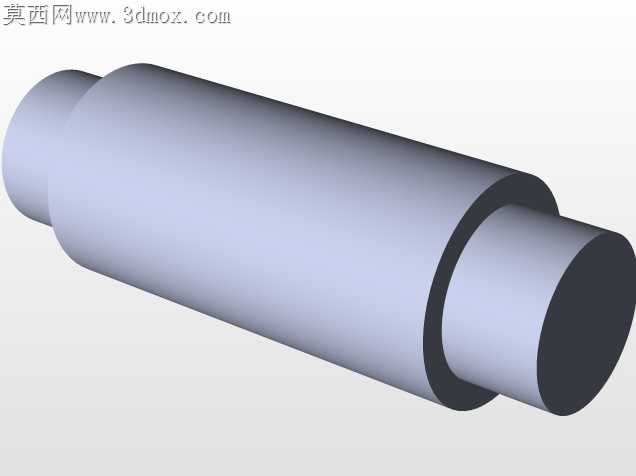

小批量塑料样件试制场景里，最容易被忽略的是手动加压过程的偏载问题——压杆下压时如果施力方向与料筒轴线存在哪怕3°的夹角，熔融塑料就会从柱塞和料筒的配合间隙溢出，既浪费原料还会在分型面处形成难以清理的飞边。这套装置的压杆铰接点特意做了偏心衬套可调结构，装配时可以通过微调衬套的周向位置，修正压杆与立柱导轨的平行度，把下压过程的横向窜动控制在0.02mm以内，避免长期使用后导轨单侧磨损导致的压合偏斜。底座和立柱的连接没有采用常见的螺栓直锁结构，而是在底座上加工了带止口的定位沉台，立柱插入沉台后再用侧面紧定螺钉锁死，止口的配合公差选H7/h6，既保证立柱与底座的垂直度要求，又能在立柱导轨磨损后快速拆卸更换，不用连带报废整个底座部件。侧边挂载的温控盒没有直接固定在立柱上，中间垫了一层2mm厚的电木隔热板，料筒加热到200℃以上时，隔热板能把传导到温控盒外壳的温度控制在40℃以下，避免盒内的温控电路板长期处于高温环境出现元件老化、参数漂移的问题。压杆末端的黑色握套用的是滚花防滑结构，握套和金属杆之间过盈配合压装，表面的网纹滚花深度控制在0.3mm，手动施力时即使手上沾了少量脱模剂也不会打滑。料筒下方的模具安装位预留了标准模架的定位槽，槽宽公差按常用小型实验模架的安装尺寸设计，换模时只要把模架顺着定位槽推到位，就能保证进料口和料筒出料口同轴，不用反复调整对中位置。电控部分的线缆从温控盒底部引出，顺着立柱侧面的走线槽排布，在压杆活动的行程范围内特意留了150mm的线缆余量，线缆外层套了耐高温的玻纤管护套，避免压杆上下运动时剐蹭线缆，也能防止料筒的辐射热加速线缆外皮老化。底座下方的四个支撑脚做了可调高度结构，放在不平整的工作台面上时，可以通过旋转支撑脚调整整机水平，保证下压时压力垂直作用在模具型腔上，避免成型件出现厚薄不均的缺陷。
