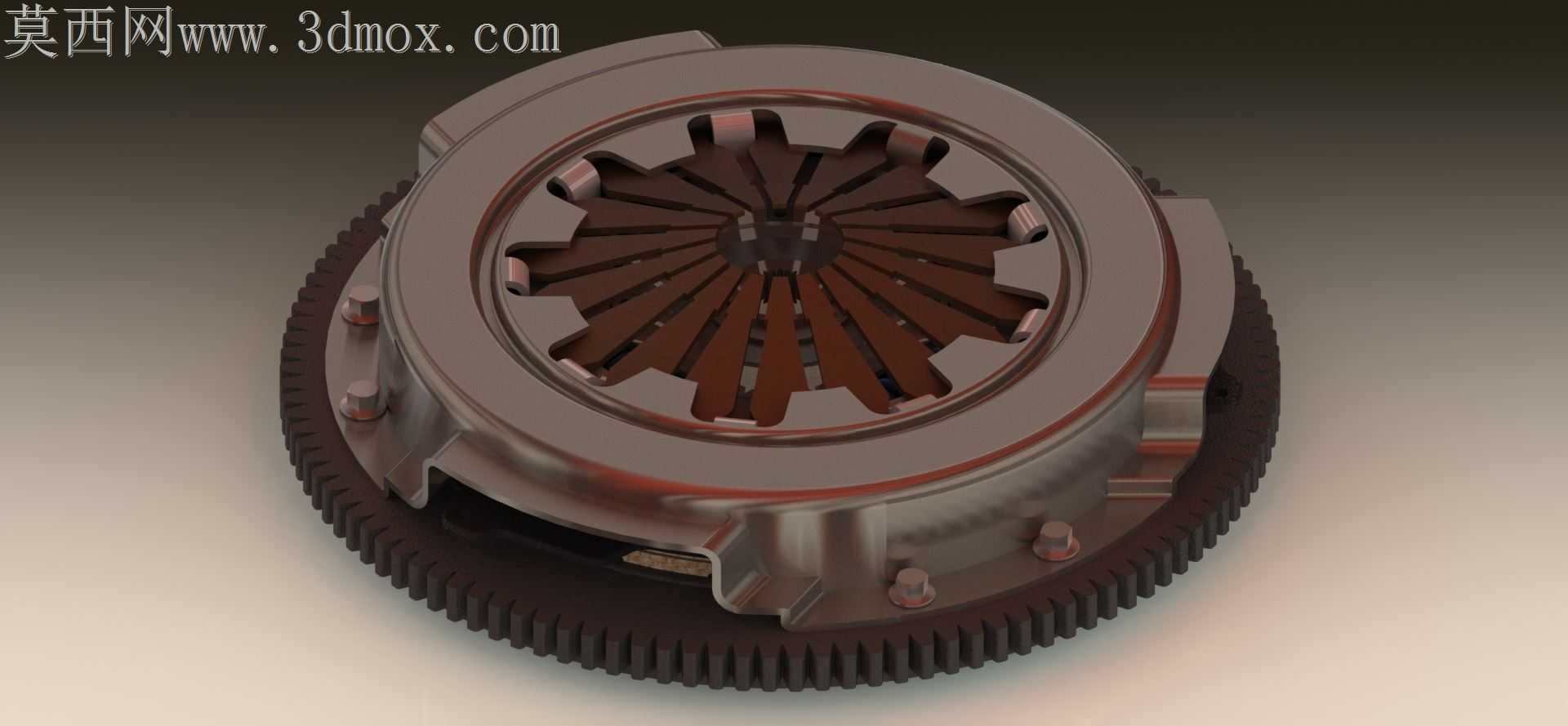

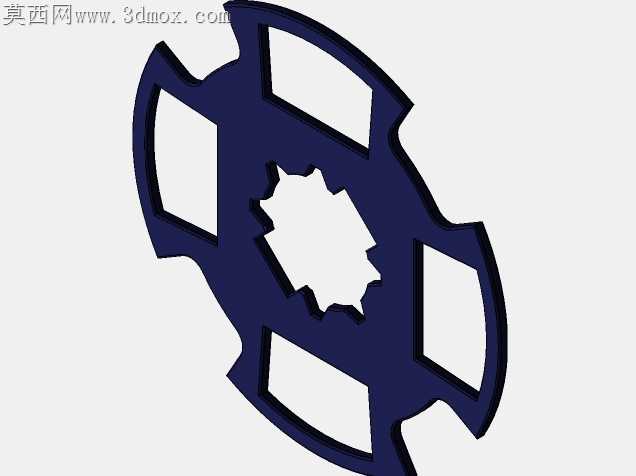

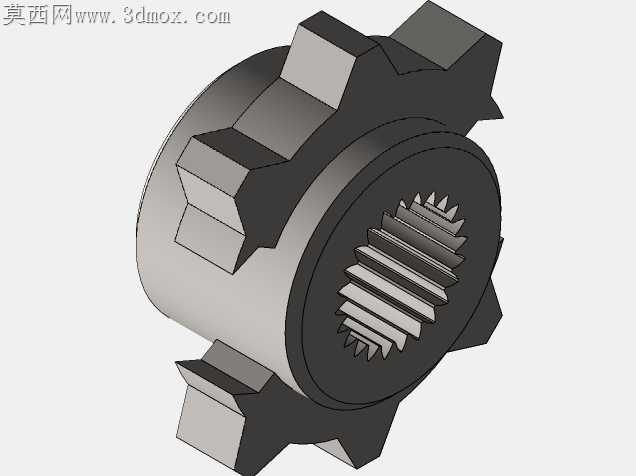

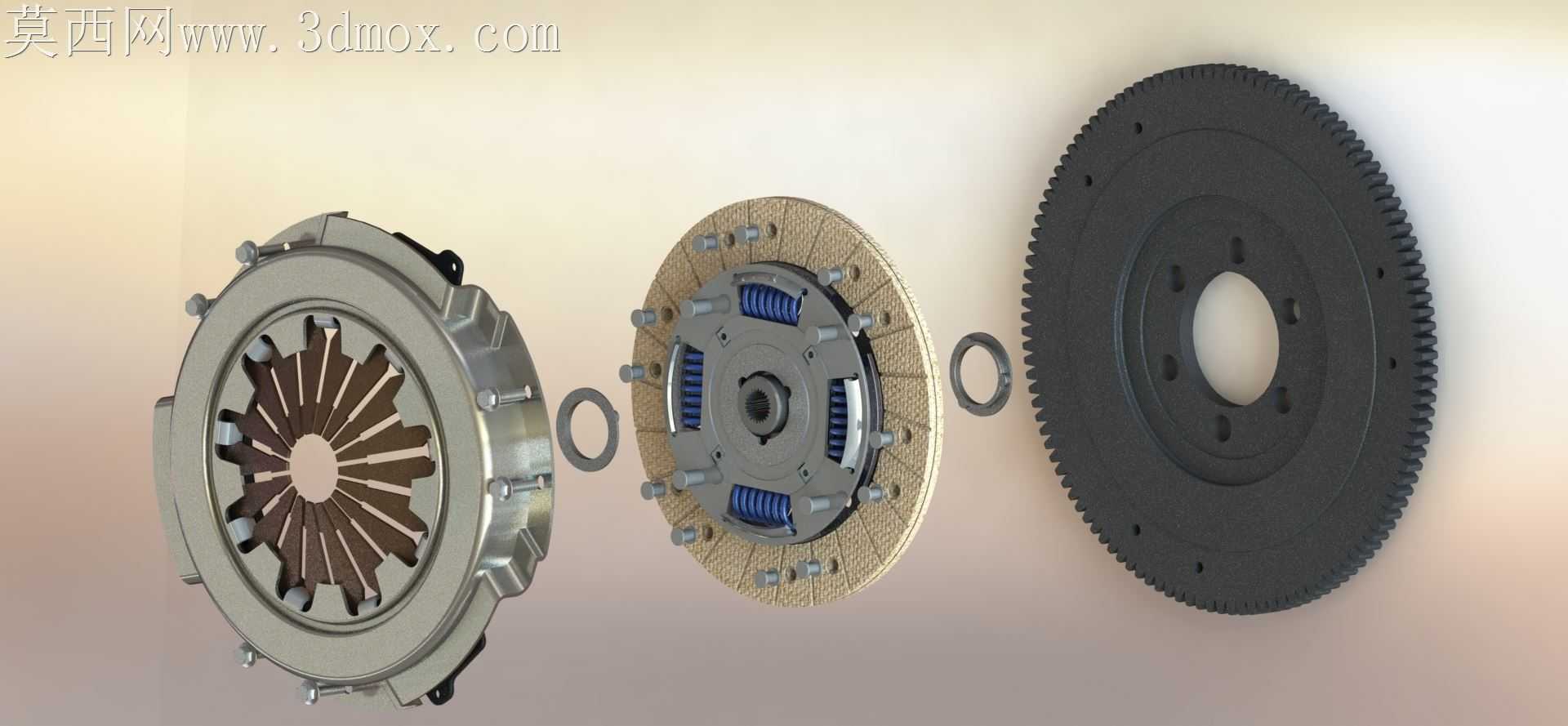

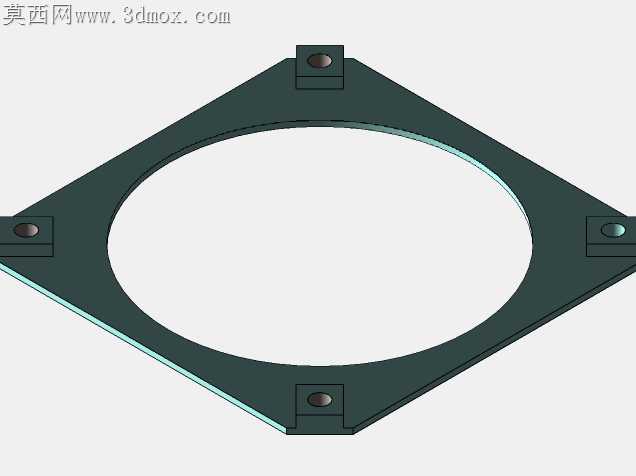

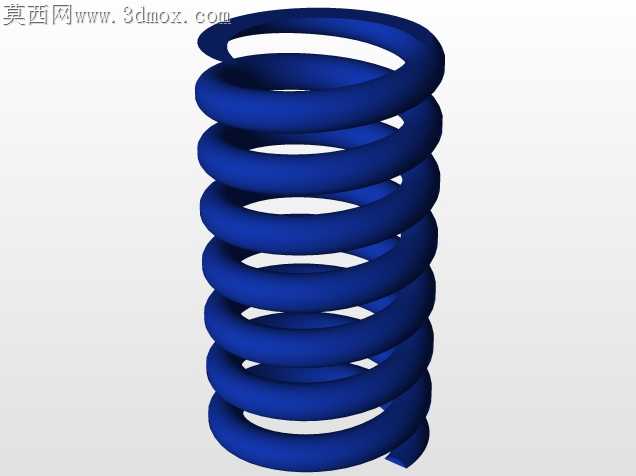

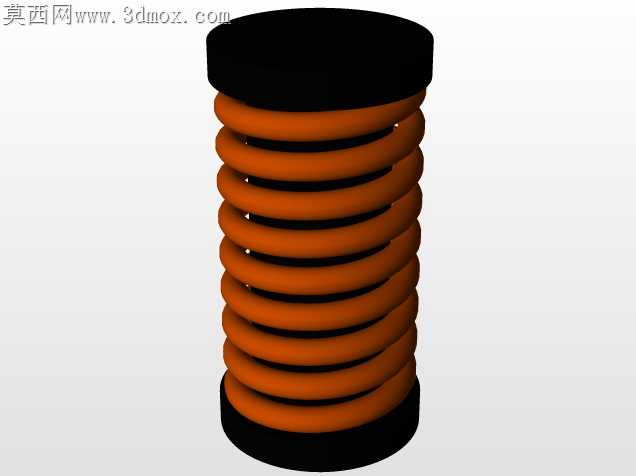

汽车膜片弹簧离合器结构设计展示

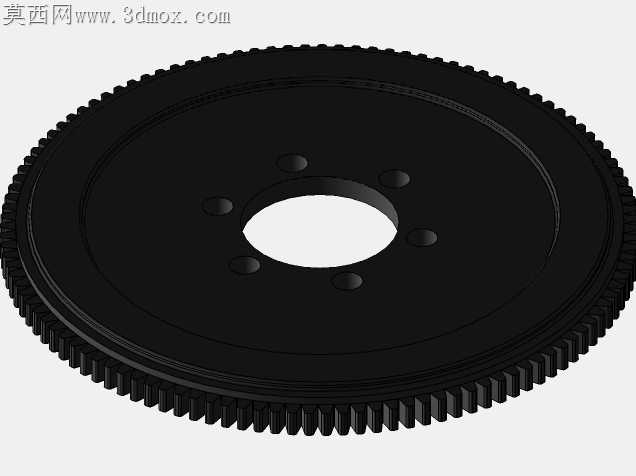

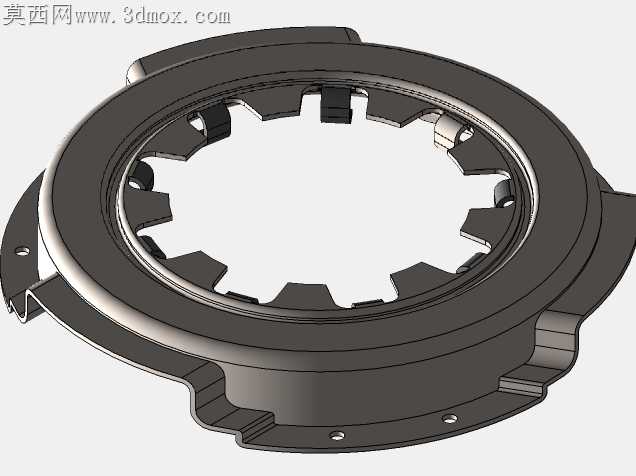

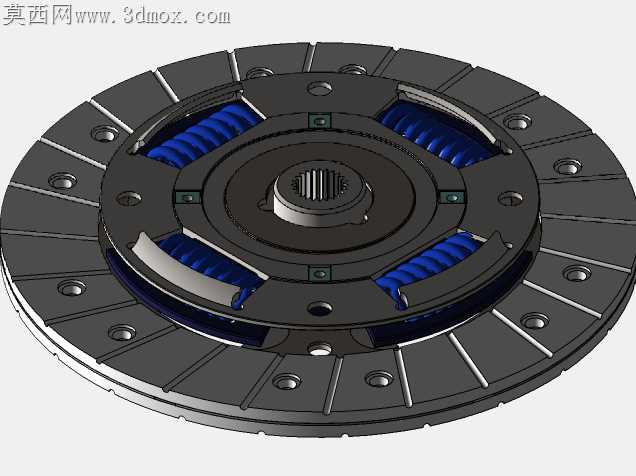

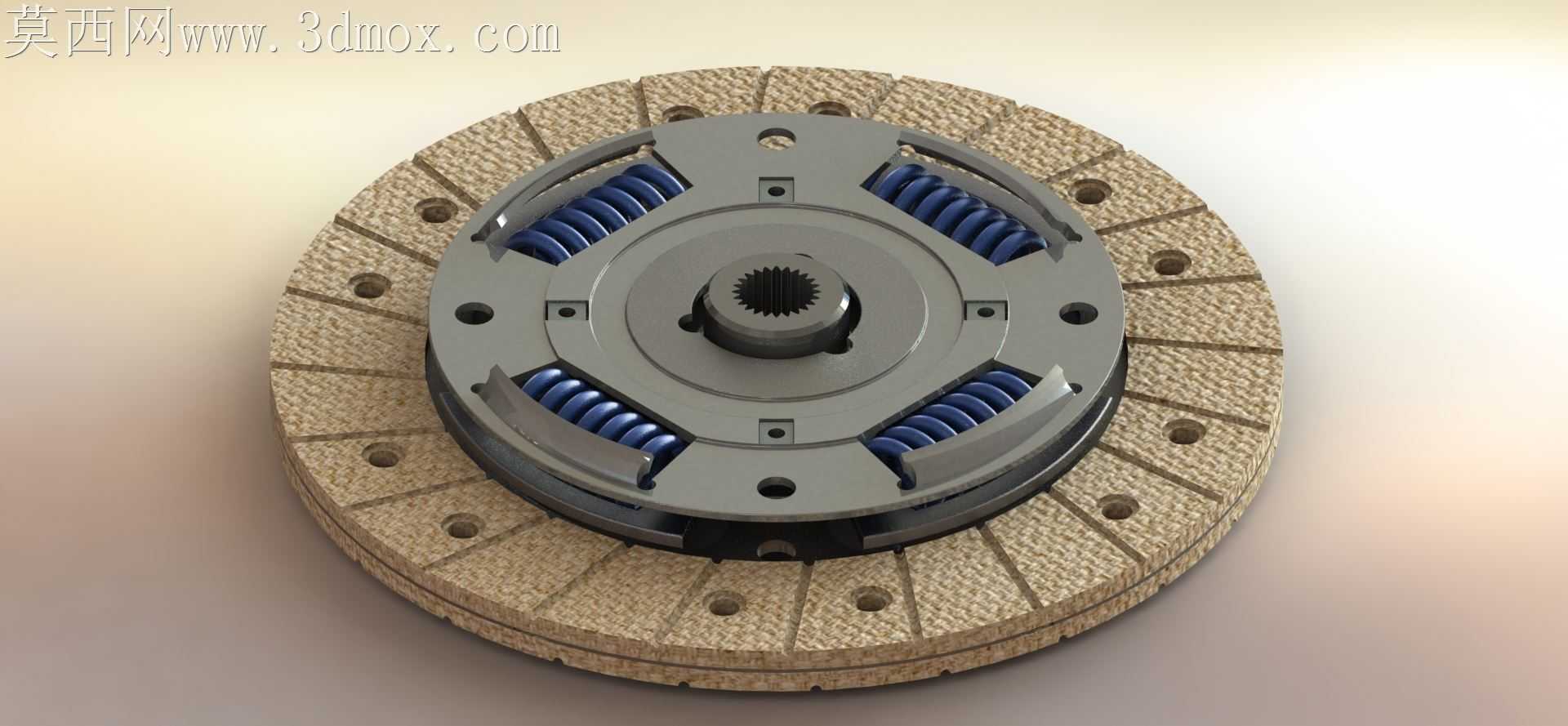

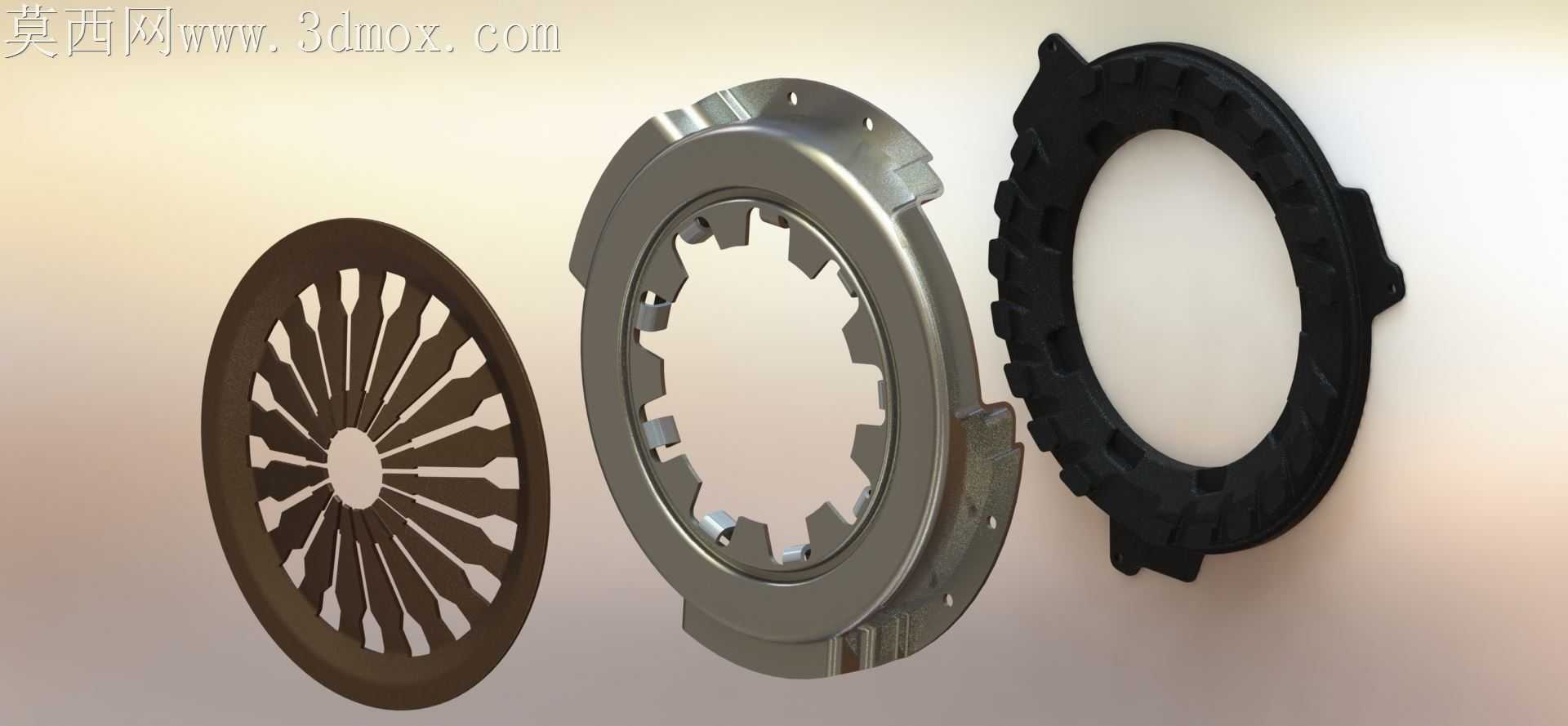

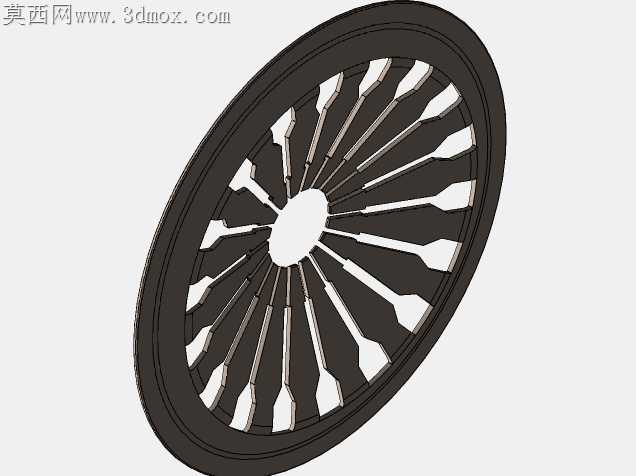

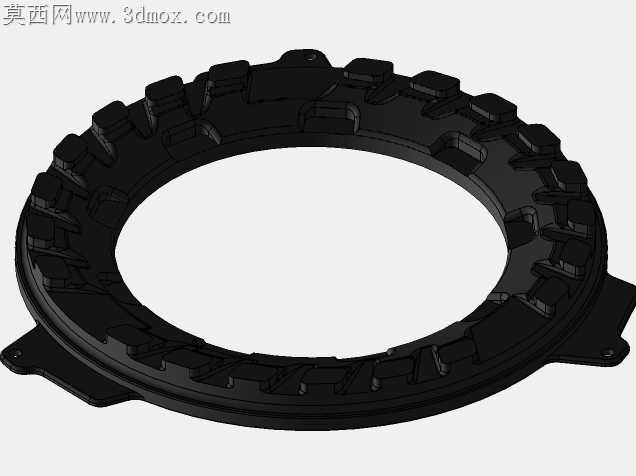

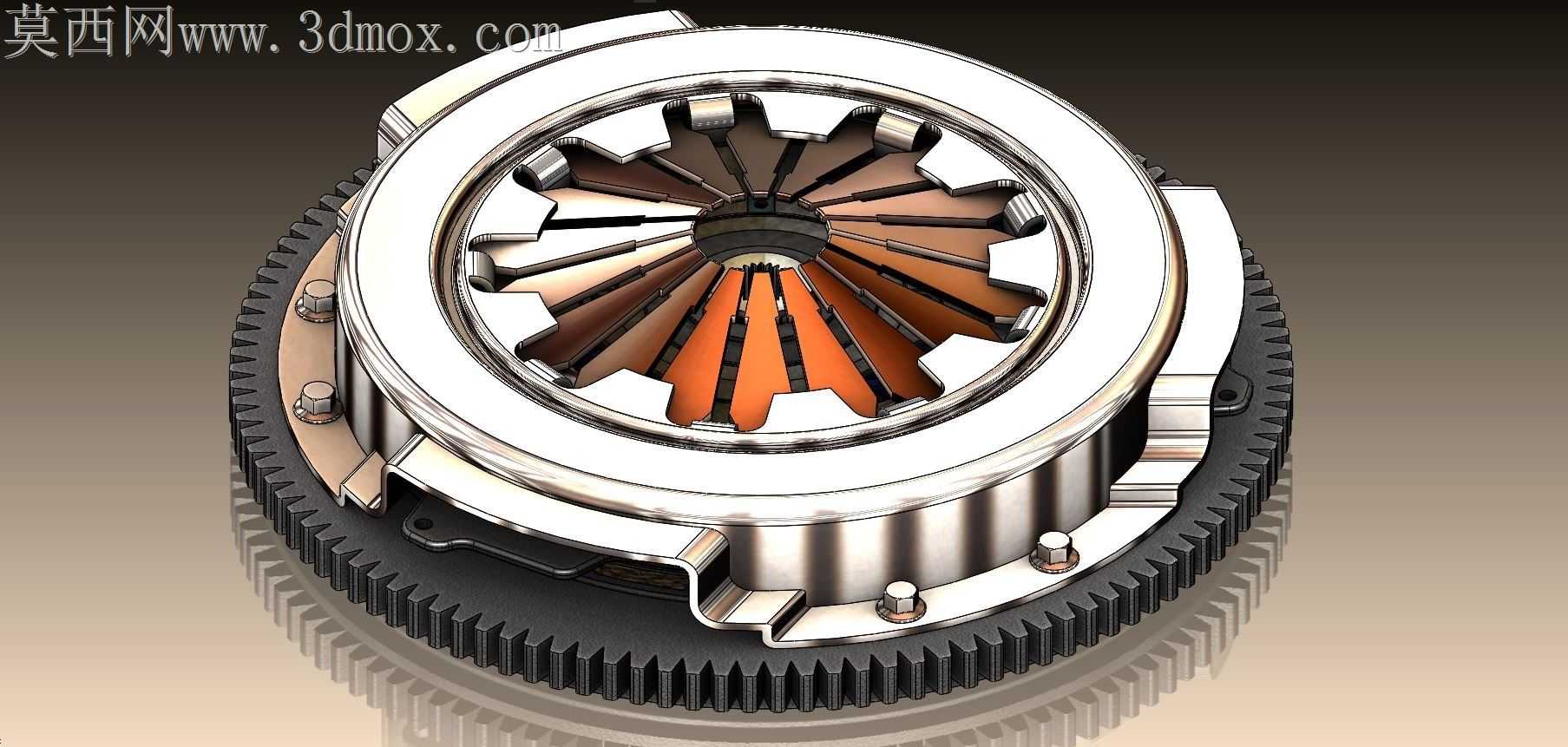

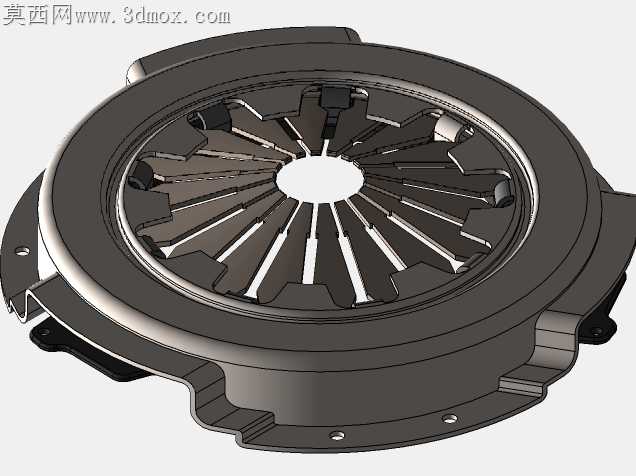

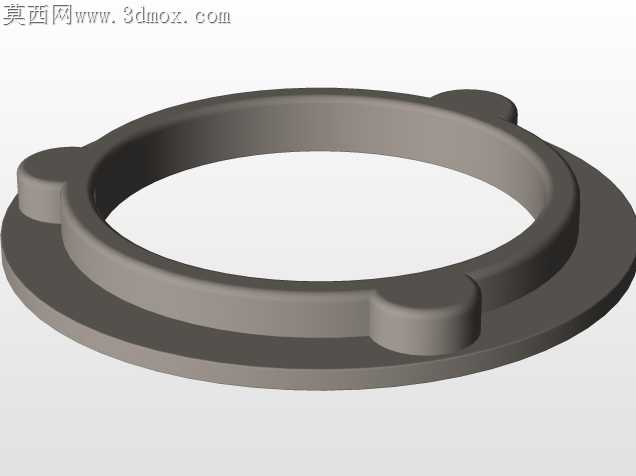

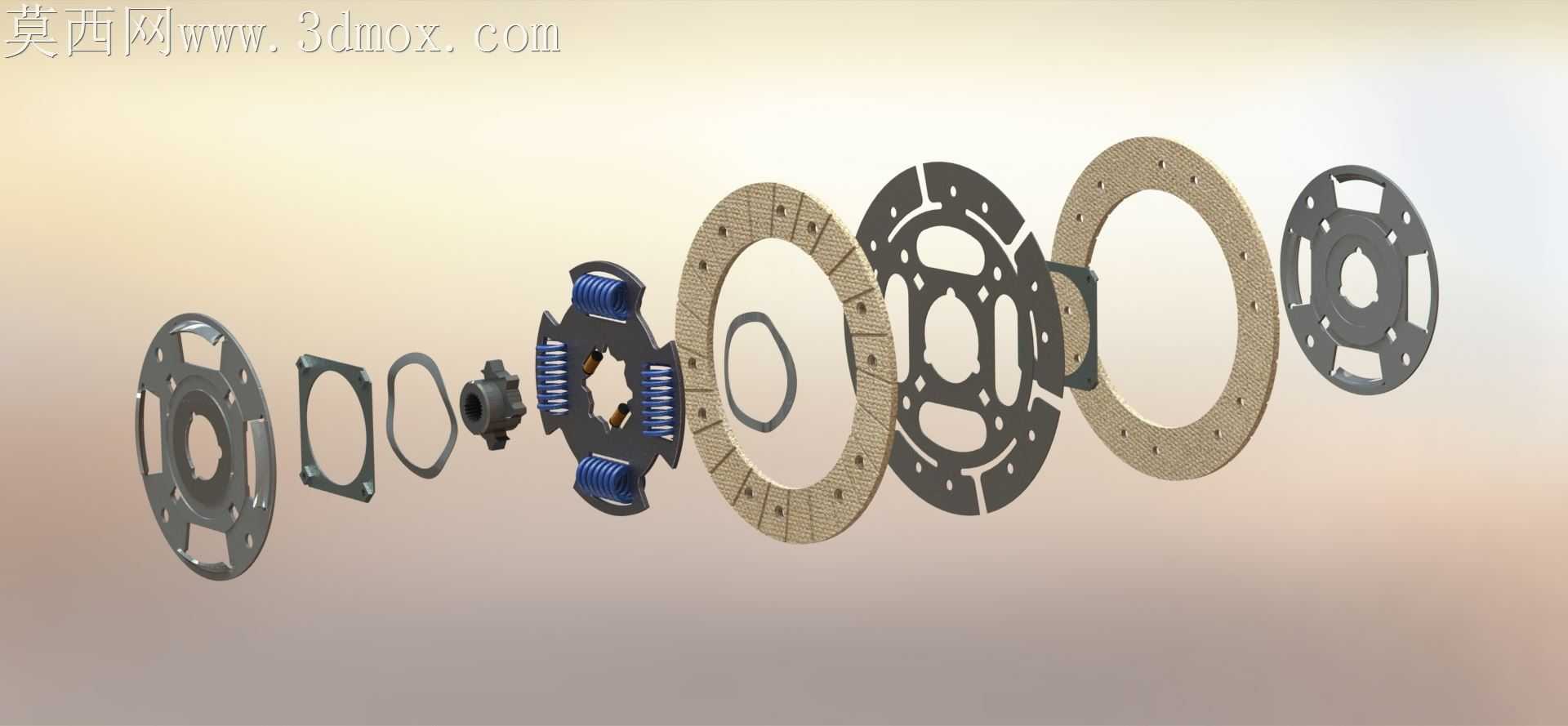

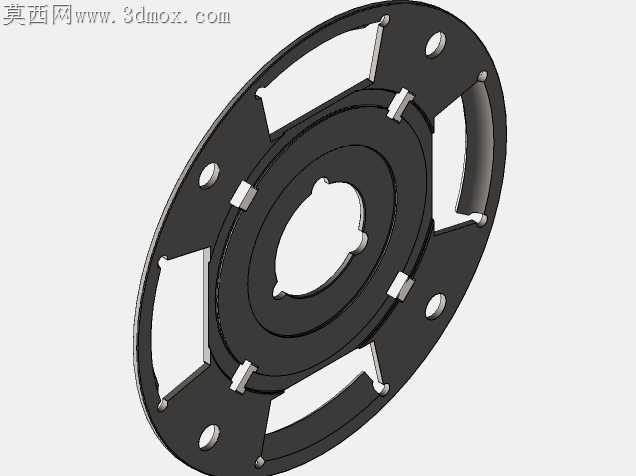

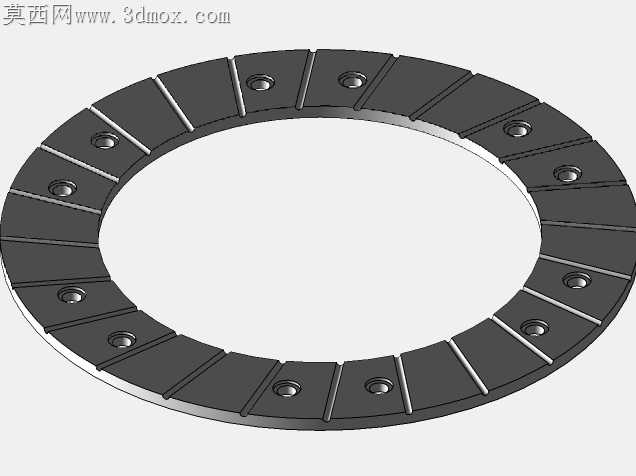

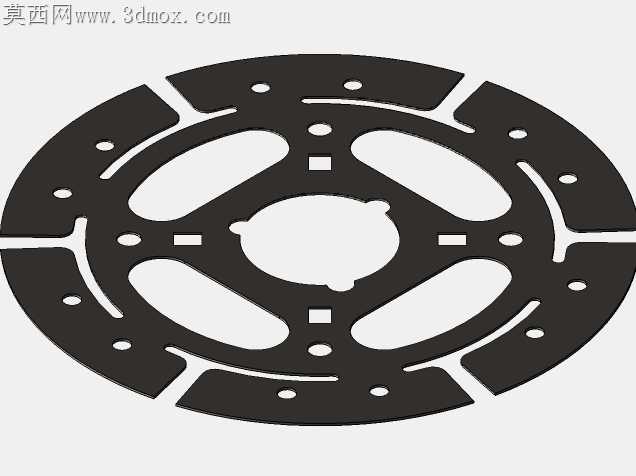

膜片弹簧离合器在实车装配中最常出现的痛点，是压盘爪部受力不均导致的分离不彻底，以及长期高温工况下膜片弹簧弹力衰减引发的打滑问题，这套三维结构在设计阶段就针对这类现场故障做了针对性的结构适配。压盘与离合器盖的连接采用了三组均布的传动钢片，替代传统凸台传动结构，避免了长期冲击下凸台磨损带来的传动间隙，钢片的弯折角度经过反复调试，既保证压盘轴向移动的顺畅度，又能在高速旋转时抵消部分离心力带来的压盘倾斜。膜片弹簧的指端分离间隙做了差异化公差预留，靠近分离轴承接触区域的指端高度公差控制在0.1mm以内，外圈与压盘接触的支撑环位置，特意做了圆角过渡处理，减少应力集中导致的弹簧断裂风险。摩擦片的波形弹簧片与钢片的铆接位置避开了摩擦材料的高温区，铆钉头沉孔深度预留了0.3mm的磨损余量，避免摩擦片磨损到极限后铆钉刮伤压盘和飞轮工作面。外圈的齿圈与飞轮壳的配合公差选用过渡配合，齿部倒角做了15°的导向角，方便动力总成装配时的快速对位，齿根位置特意增加了退刀槽结构，避免滚齿加工时的应力残留，提升齿圈抗冲击能力。压盘壳体上的散热筋走向顺着旋转方向排布，车辆行驶时的迎面风能顺着筋条间隙带走摩擦产生的热量，降低膜片弹簧长期处于高温环境的弹力衰减速率。分离指的表面做了局部硬化处理的结构示意，对应实车加工时的高频淬火工艺，减少分离轴承长期接触带来的指端磨损。装配逻辑上，所有紧固件的安装方向都统一朝向变速箱侧，售后维修时不用抬下发动机就能完成离合器片的更换，压盘上的定位销孔做了不对称排布，避免维修装配时出现角度错位。膜片弹簧的支撑铆钉采用了空心铆钉结构，铆接后能保证支撑环的转动自由度，不会因为铆接过紧导致膜片弹簧卡滞。这套结构没有刻意追求轻量化而削减壳体厚度，反而在离合器盖的安装法兰位置增加了2mm的加强筋，应对大扭矩输出时的壳体变形，毕竟对于传动部件来说，可靠性永远比轻量化优先级更高。
