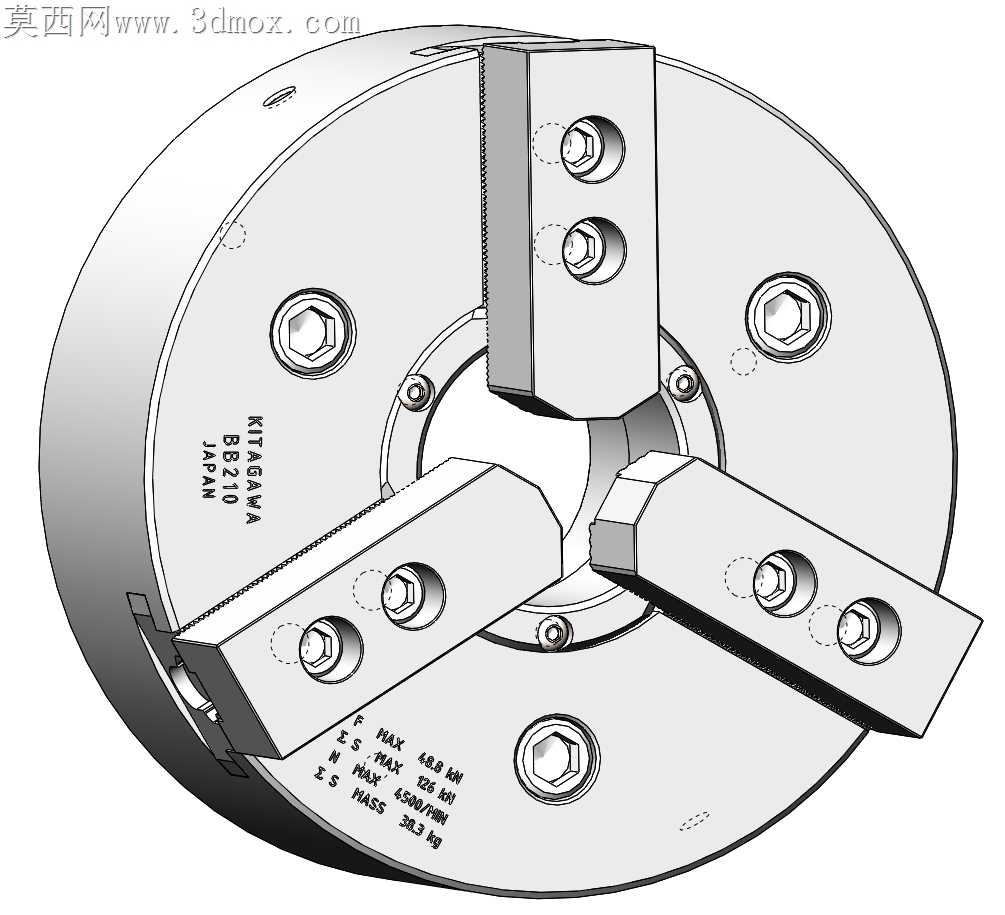

北川BB210软爪三爪卡盘结构设计

车间里批量加工异形轴类、薄壁套类工件时，硬爪卡盘装夹容易夹伤工件表面、夹持同轴度偏差超差的问题始终困扰一线操作，这款软爪卡盘的结构设计刚好对准这类加工痛点。盘体上的三个软爪安装槽做了微角度导向处理，软爪装入时不会出现侧向卡滞，哪怕是新手换装软爪，也能快速推到基准位置，不用反复敲正找正。每个软爪上的两颗锁紧螺栓孔位做了沉头深度公差匹配，螺栓锁紧后端面完全沉入软爪基体，不会突出刮碰加工时的刀具路径，也避免了高速旋转时螺栓受离心力出现松脱的隐患。盘体边缘的内六角紧固螺钉对应软爪的微调机构，拧紧时能给软爪提供均匀的侧向顶紧力，不会出现单爪受力偏移导致的夹持偏心，加工薄壁铝件时，夹持力可以均匀分散在三个爪的接触面上，不会把薄壁件夹出椭圆变形。软爪的基体预留了足够的修镗余量，用户可以根据待加工工件的实际直径现场修镗爪面，修镗时三个爪的行程同步性经过结构校验，修镗后的夹持圆跳动能控制在0.02mm以内，满足精加工的同轴度要求。盘体背面的连接法兰做了通用止口尺寸匹配，能适配多数普通车床、数控车床的主轴端连接，不用额外加工过渡连接盘，换装时只要对准主轴端的定位销，拧紧连接螺栓就能完成安装，换装时间比老式卡盘缩短近一半。软爪的夹持面没有做淬火硬化处理，修镗时用普通车刀就能加工出适配工件轮廓的型面，哪怕是带台阶、异形截面的工件，也能修出完全贴合的夹持面，增大接触面积降低夹持压强，避免工件表面夹伤留痕。盘体上的减重槽不是随意开设的，位置刚好避开了螺栓受力路径，在保证整体结构刚性的前提下降低了卡盘自身重量，减少主轴高速旋转时的动平衡校正难度，转速开到最高档位时也不会出现明显的振动抖纹。三个软爪的驱动螺纹副做了间隙补偿设计，长期使用磨损后可以通过盘体侧面的调节螺钉消除回程间隙，不会出现夹持时爪位窜动的问题，延长卡盘的整体使用寿命。
