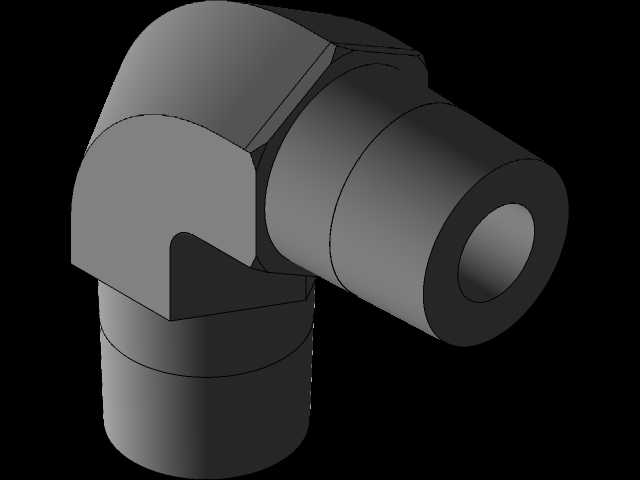

外螺纹直角液压管路连接弯头结构

这类外螺纹直角弯头主要应用在液压系统管路排布中，当管路走向需要做90度转向、同时直通过渡会造成管路弯折应力过大、或者周边安装空间受限无法走直管的场景下使用，常见于工程机械液压站、注塑机液压回路、机床润滑管路、重型设备液压管线布局中。从结构设计来看，弯头采用90度弯折的一体式本体结构，两个连接端均为外螺纹形式，适配NPTF干密封螺纹标准，这类螺纹在拧紧后可以依靠牙型变形实现密封，不需要额外加装密封垫片就能承受液压系统的常规工作压力，避免管路连接处出现渗漏问题。设计时特意将弯折处做了大圆弧过渡处理，而非直角锐边弯折，一方面可以降低液压油流经转角时的局部阻力损失，减少管路压损，另一方面也能避免转角处应力集中，在系统压力波动、管路受振动影响时，不会在弯折位置出现开裂失效的问题。两个外螺纹连接端都做了等径的阶梯轴段设计，靠近弯头本体的位置预留了扳手夹持位，安装时可以用开口扳手卡住该位置施加拧紧力矩，不会因为拧动时受力点靠近螺纹端部造成螺纹变形，也方便在狭小安装空间内完成装配操作。安装边界上，这类弯头的两个接口轴线互相垂直，安装前需要确认两个对接管路的中心距匹配弯头的轴向尺寸，避免安装后出现管路别劲的情况；外螺纹端拧入对应内螺纹接口时，需要控制拧紧力矩在对应螺纹规格的推荐范围内，力矩过大会造成螺纹滑牙、本体开裂，力矩不足则会出现密封失效渗漏。弯头的外表面做了发黑防锈处理，适配工业车间的常规使用环境，避免长期接触液压油、水汽出现表面锈蚀，影响后续拆卸维护。在管路排布时，这类弯头可以有效缩减管路占用的空间，让整体管线走向更规整，避免长管路悬空出现振动晃动，同时多配置的同系列弯头可以适配不同通径的管路需求，在同个液压回路中可以根据管路通径选择对应规格，保证整个管路系统的通径匹配，不会出现局部通径突变造成的紊流、噪音问题。实际选型时需要注意核对接口螺纹的标准，NPTF螺纹和普通NPT螺纹虽然牙型角度一致，但密封性能要求不同，混用容易出现渗漏问题，同时要确认弯头的额定工作压力匹配所在回路的最高工作压力，避免系统过载时接头处出现爆漏故障。
