三角架式起重机吊钩组结构设计

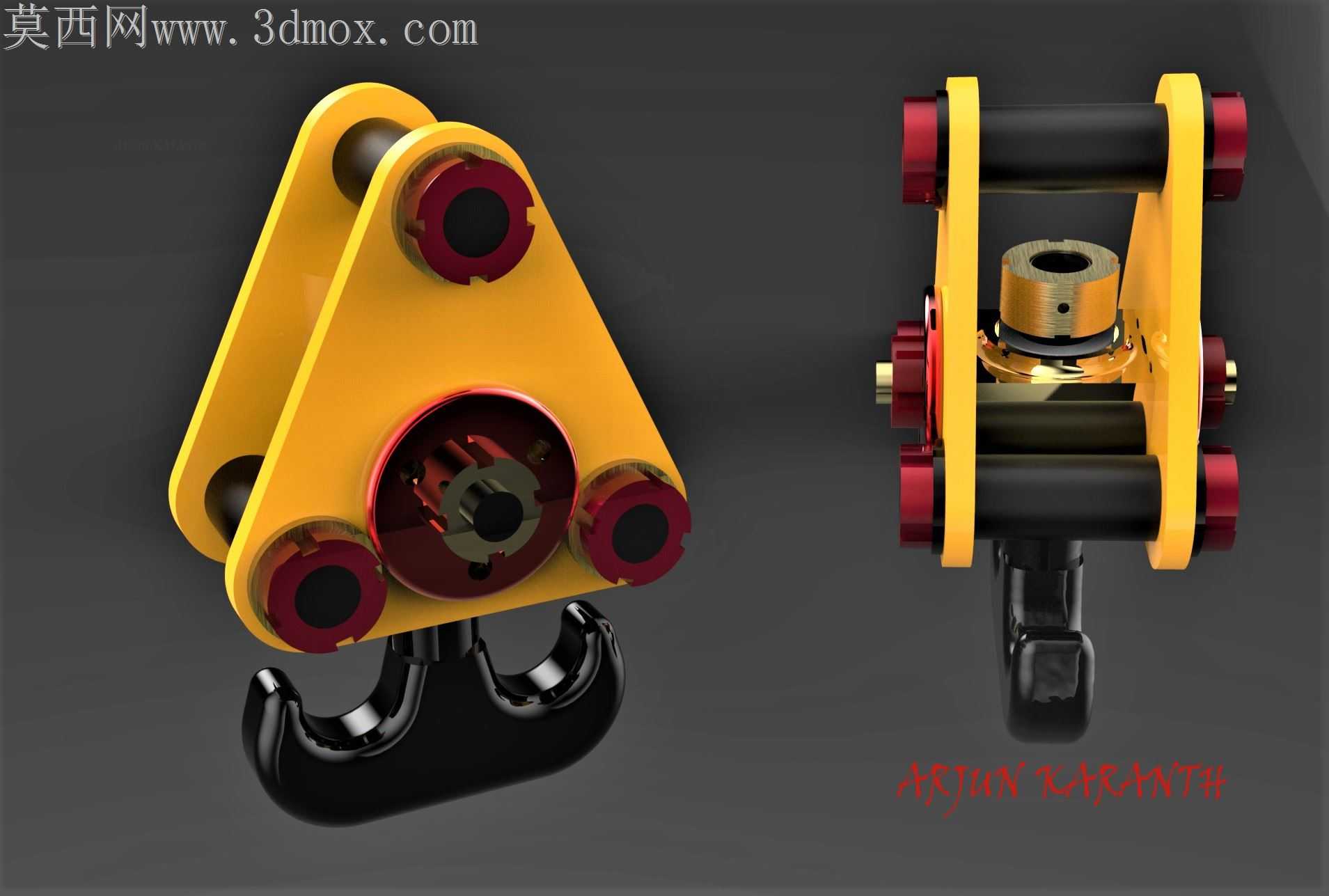

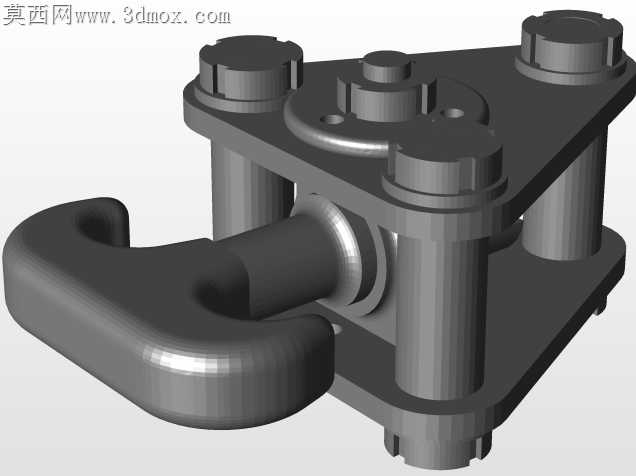

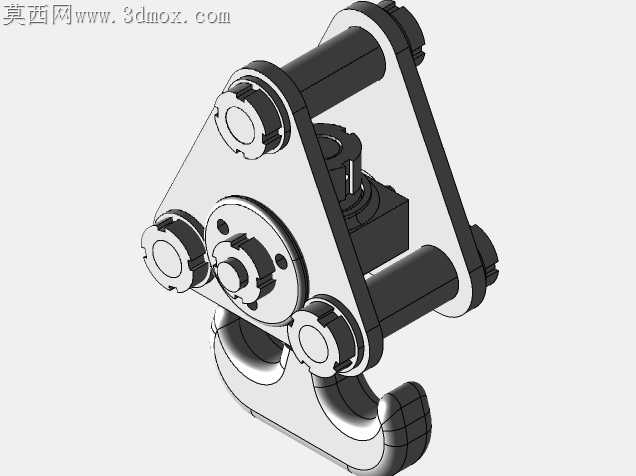

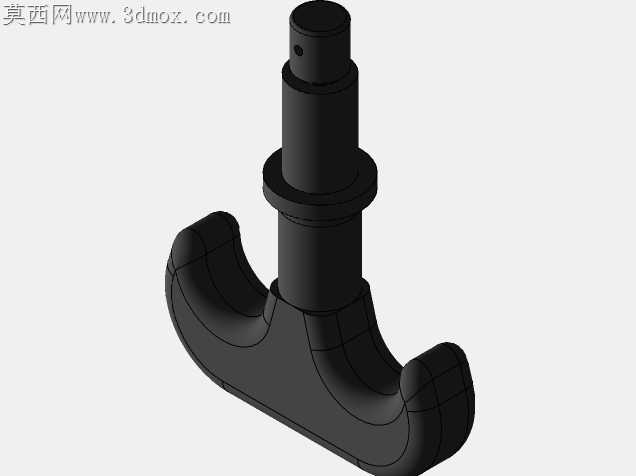

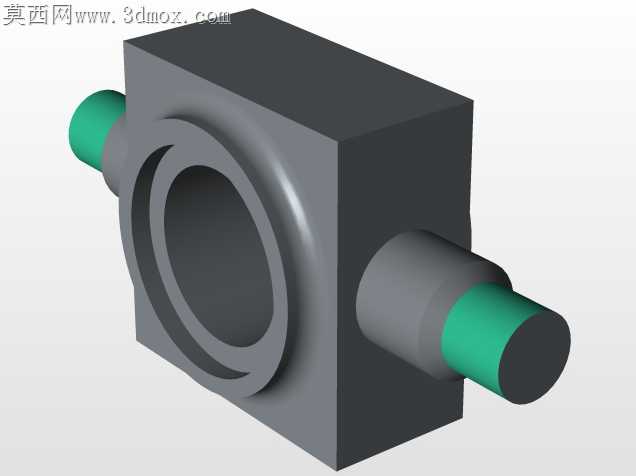

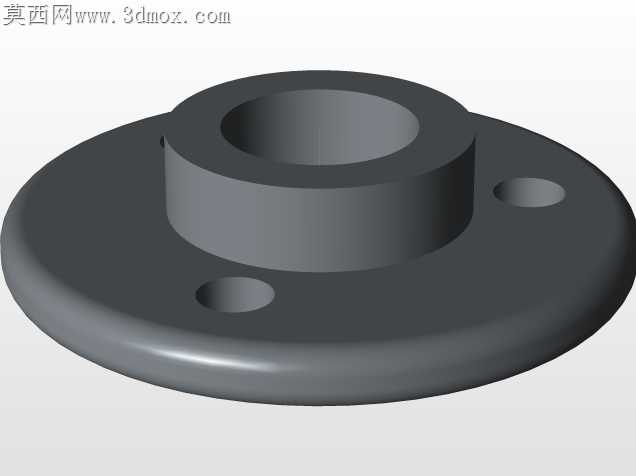

起重作业现场吊钩组的侧板变形、滑轮卡滞、钩头窜动是高频故障点，传统矩形侧板吊钩组在偏载起吊时，侧板焊缝位置应力集中系数常超过许用值，长期使用易出现侧板撕裂隐患。这款三角构型的吊钩组，从结构受力路径上重构了载荷传递逻辑，三个滑轮安装位呈等边三角排布，让起吊载荷从三个方向均匀分流到两侧侧板，避免传统单排滑轮布局下侧板单侧受拉的应力集中问题。侧板边缘做了大圆弧过渡处理，没有尖锐的直角应力集中区，对应加工时可采用整板激光切割下料，无需额外拼接焊缝，从加工源头减少焊接变形带来的装配公差问题。滑轮轴与侧板的配合位选用H7/k6过渡配合，轴端采用圆螺母加止动垫圈的防松结构，相比传统开口销固定，能承受更大的轴向冲击载荷，适配起吊过程中突然启停的动载工况。钩头与中部横梁的连接位加装了推力调心滚子轴承，偏载起吊时钩头可自适应转动调整角度，不会出现钩头别劲导致的横梁轴颈磨损问题。侧板与滑轮之间的隔套采用尼龙材质，既避免金属直接摩擦产生的异响，又能吸收起吊过程中的小幅振动，减少滑轮端面的磨损量。黄色涂装的侧板表面做了抛丸磷化处理后再喷聚氨酯面漆，能适应港口、工地等高湿高盐的作业环境，避免过早锈蚀。滑轮轮槽的表面粗糙度控制在Ra3.2，既减少钢丝绳与轮槽的摩擦损耗，又不会因为过于光滑导致钢丝绳打滑。中部的连接套筒做了台阶式定位设计，装配时无需反复调整同轴度，两侧侧板套入轴系后直接锁紧螺母即可完成总装，能大幅减少现场装配的调校时间。钩头的危险截面做了加大圆弧过渡，没有加工刀痕残留，避免应力集中导致的钩头断裂风险，钩头开口处的防脱挡板采用扭簧自动复位结构，挂入钢丝绳后能自动锁闭开口，防止作业中钢丝绳滑脱。
