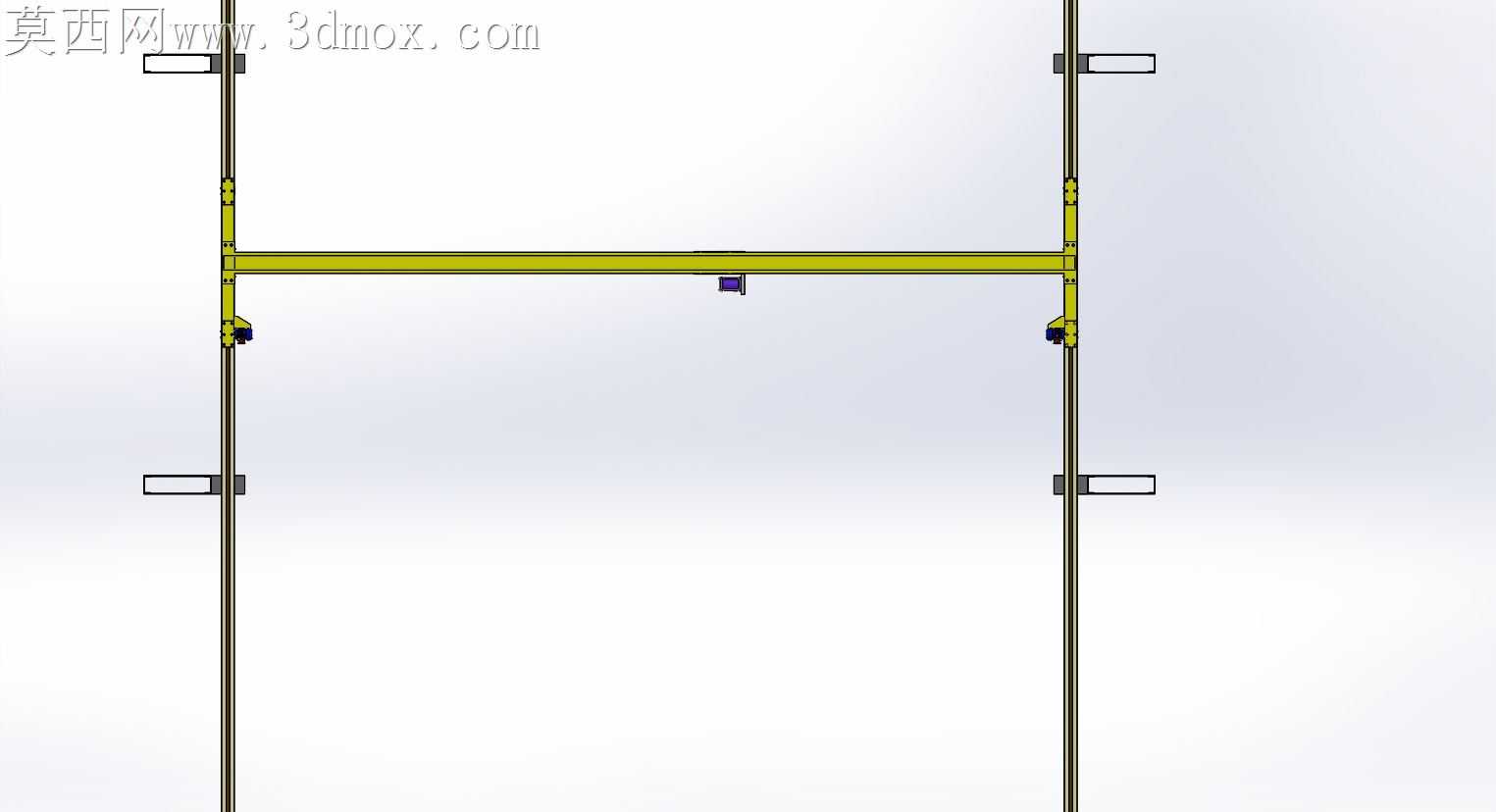

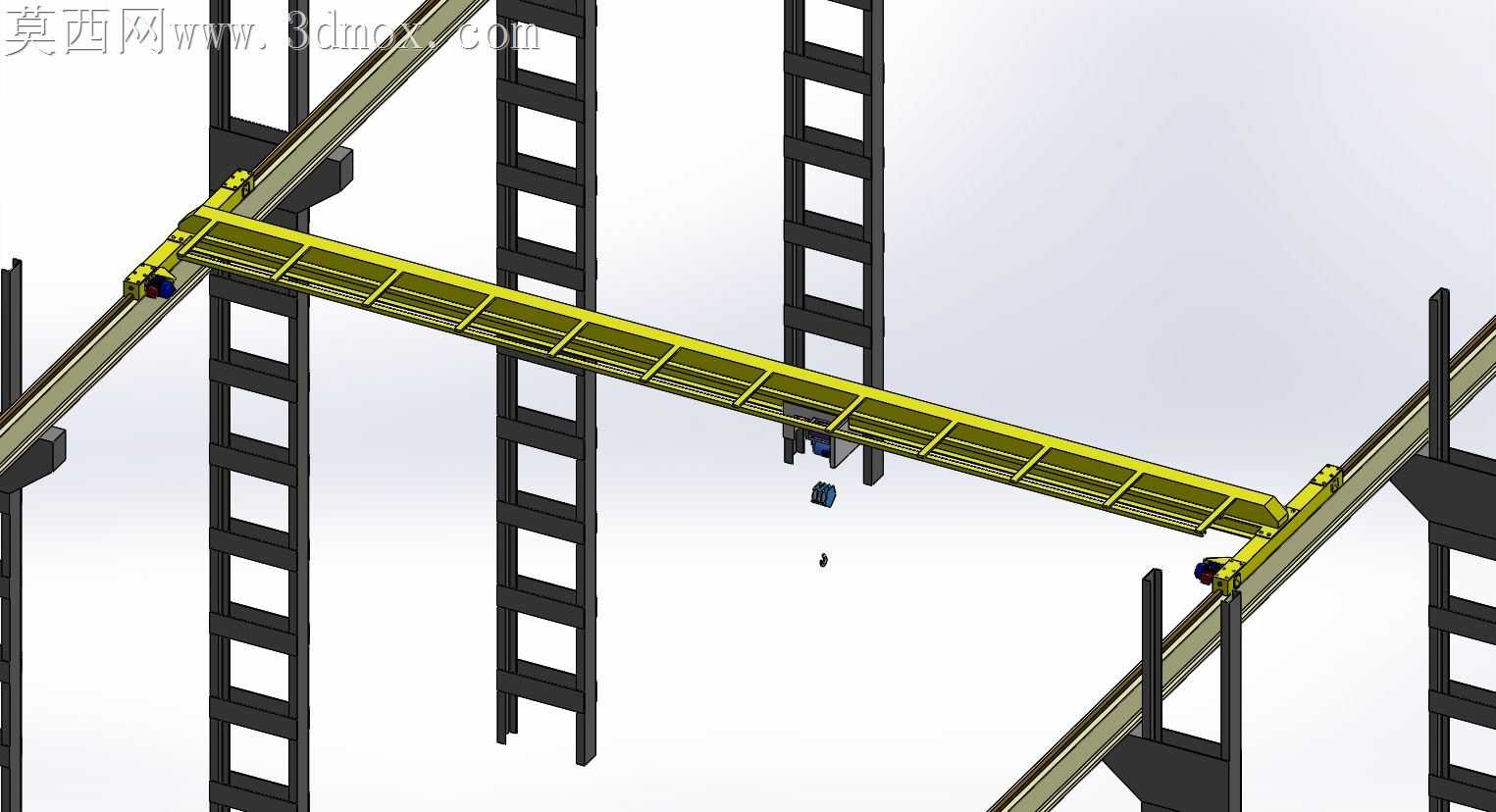

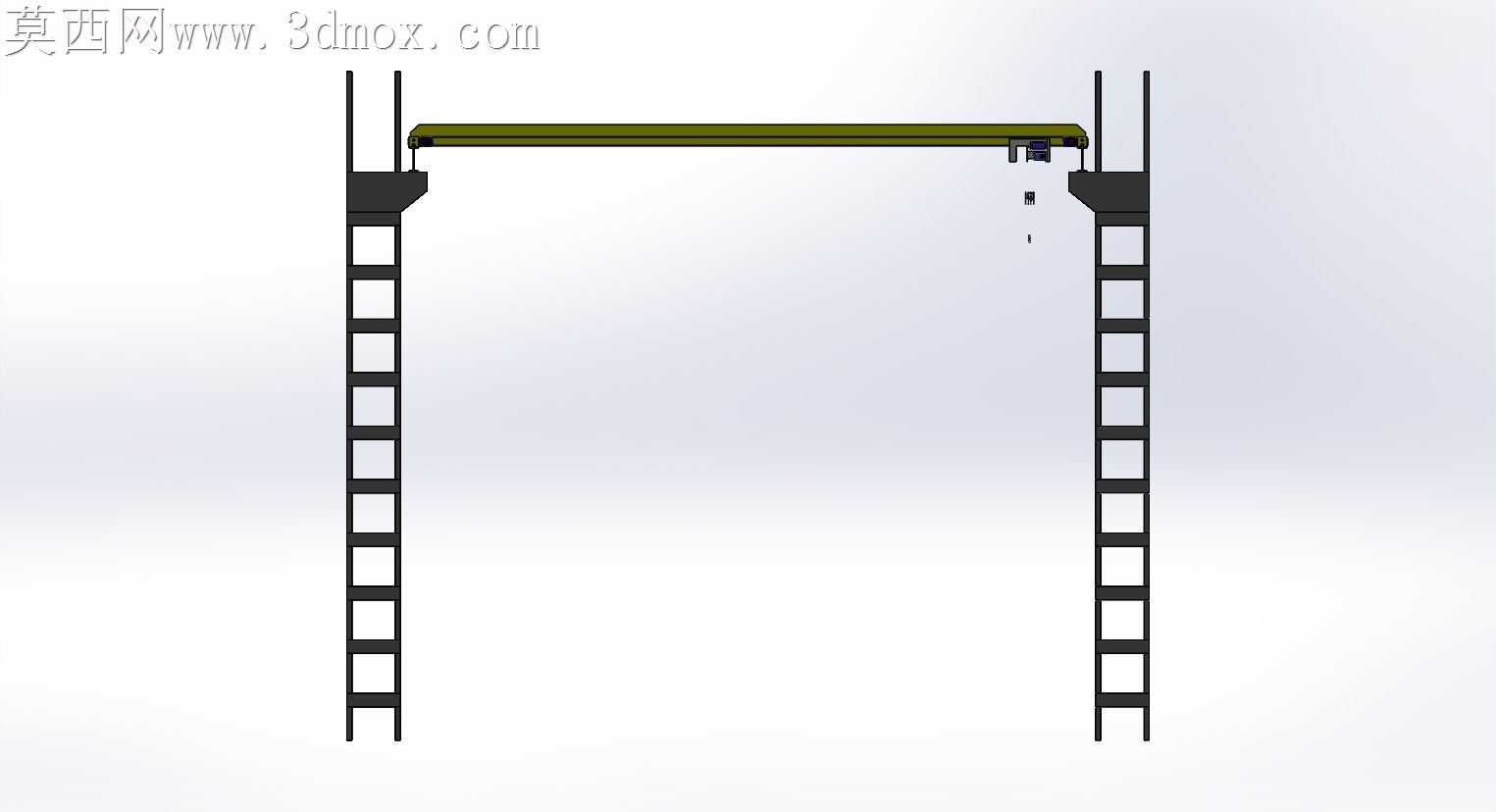

泰克基里塔凡文西单梁起重天车结构设计

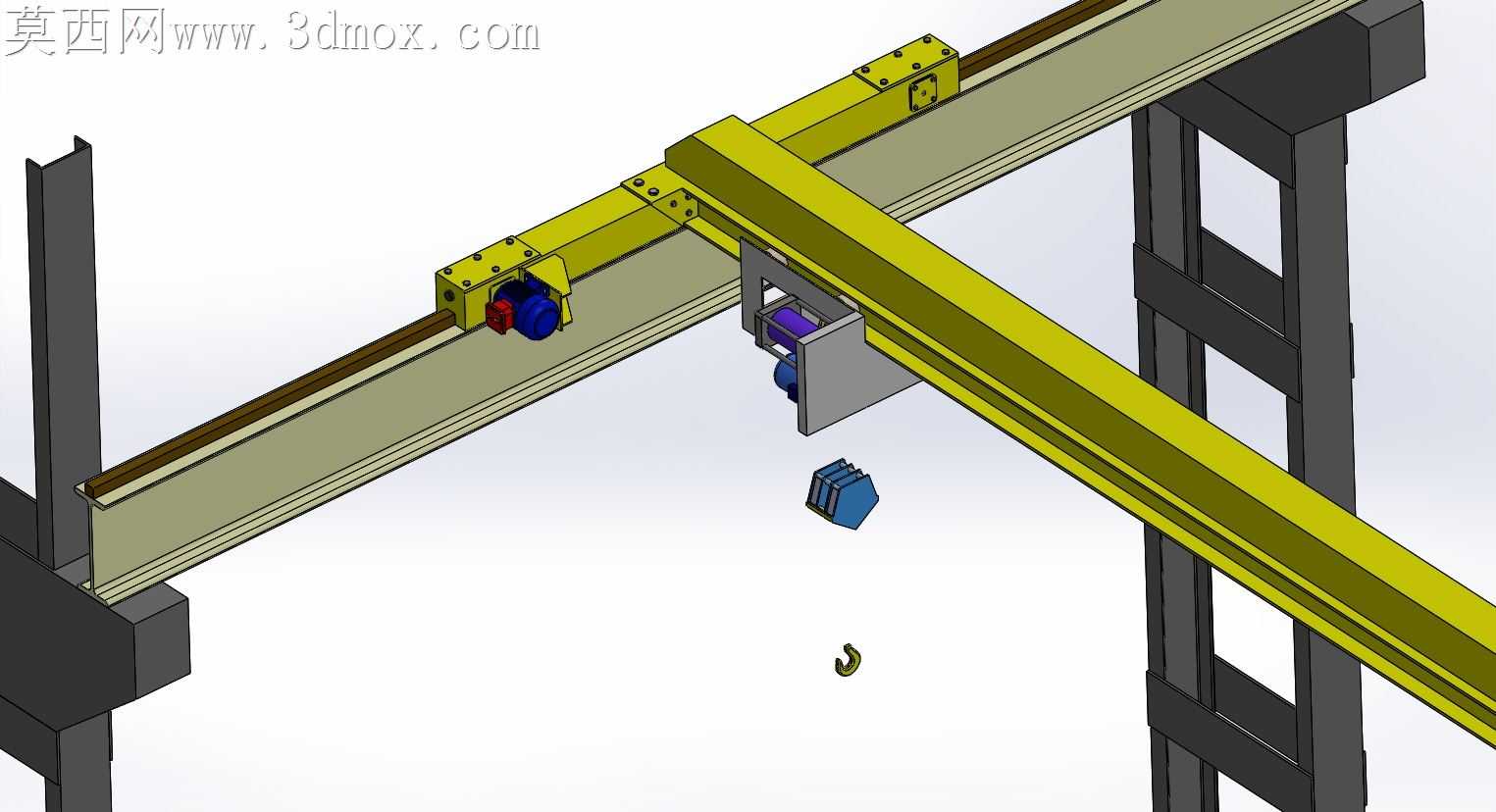

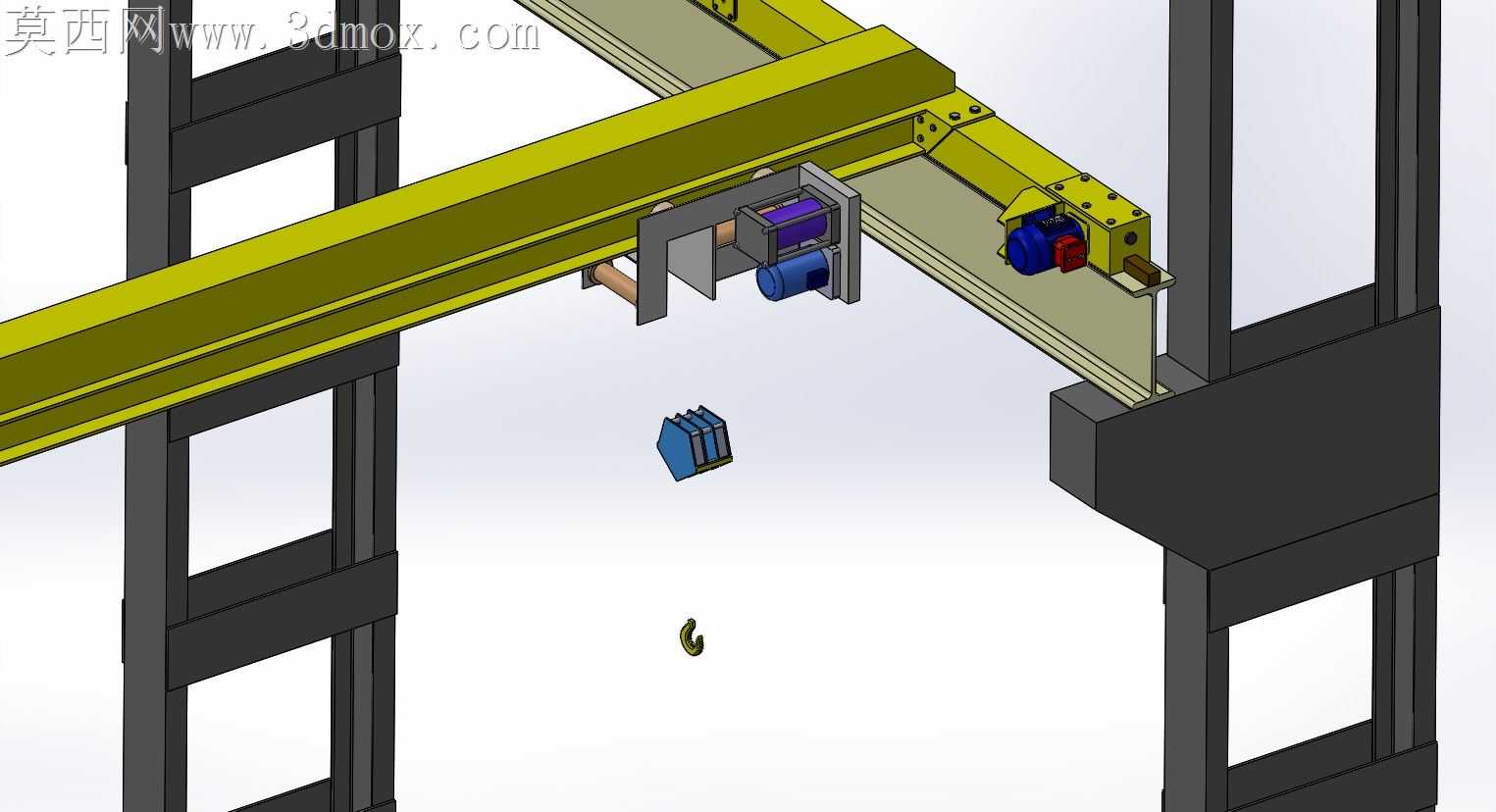

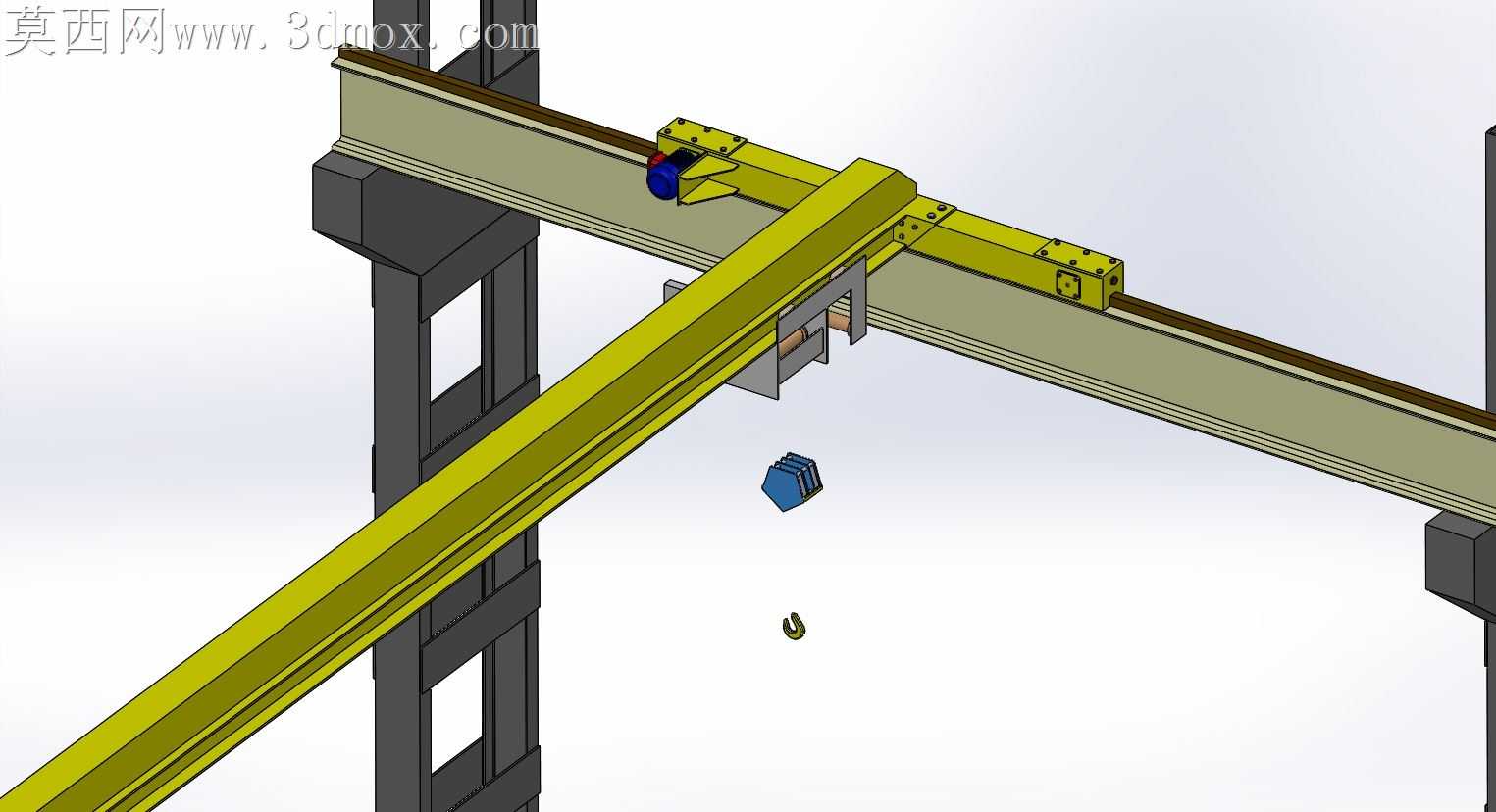

车间内单梁天车长期运行时，主梁与端梁连接位置的焊缝疲劳开裂是高频故障点，常规设计里连接法兰仅靠单侧螺栓锁紧，大车反复启停的交变载荷会让螺栓预紧力快速衰减，法兰面出现微滑移后，焊缝承受的附加弯矩会远超设计阈值。这套天车结构在连接区域做了针对性的结构调整，主梁端部的连接座做了嵌入式榫卯结构，端梁对应位置开出匹配的卡槽，安装时主梁端头先卡入卡槽完成径向定位，再穿入铰制孔螺栓完成锁紧，即便后期螺栓预紧力出现小幅衰减，卡槽的机械咬合也能承担大部分横向剪切力，不会把载荷直接传递到连接焊缝上。

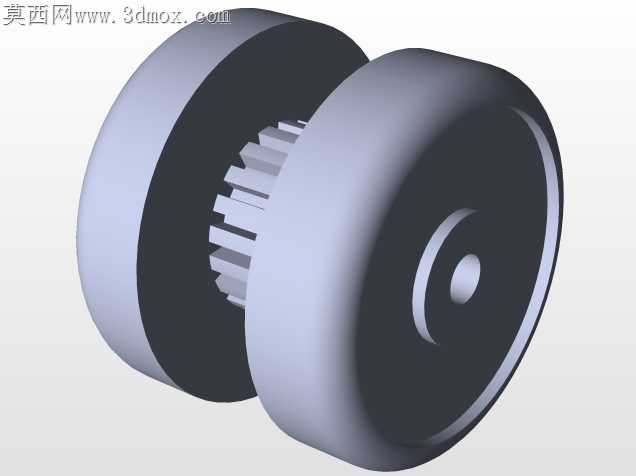

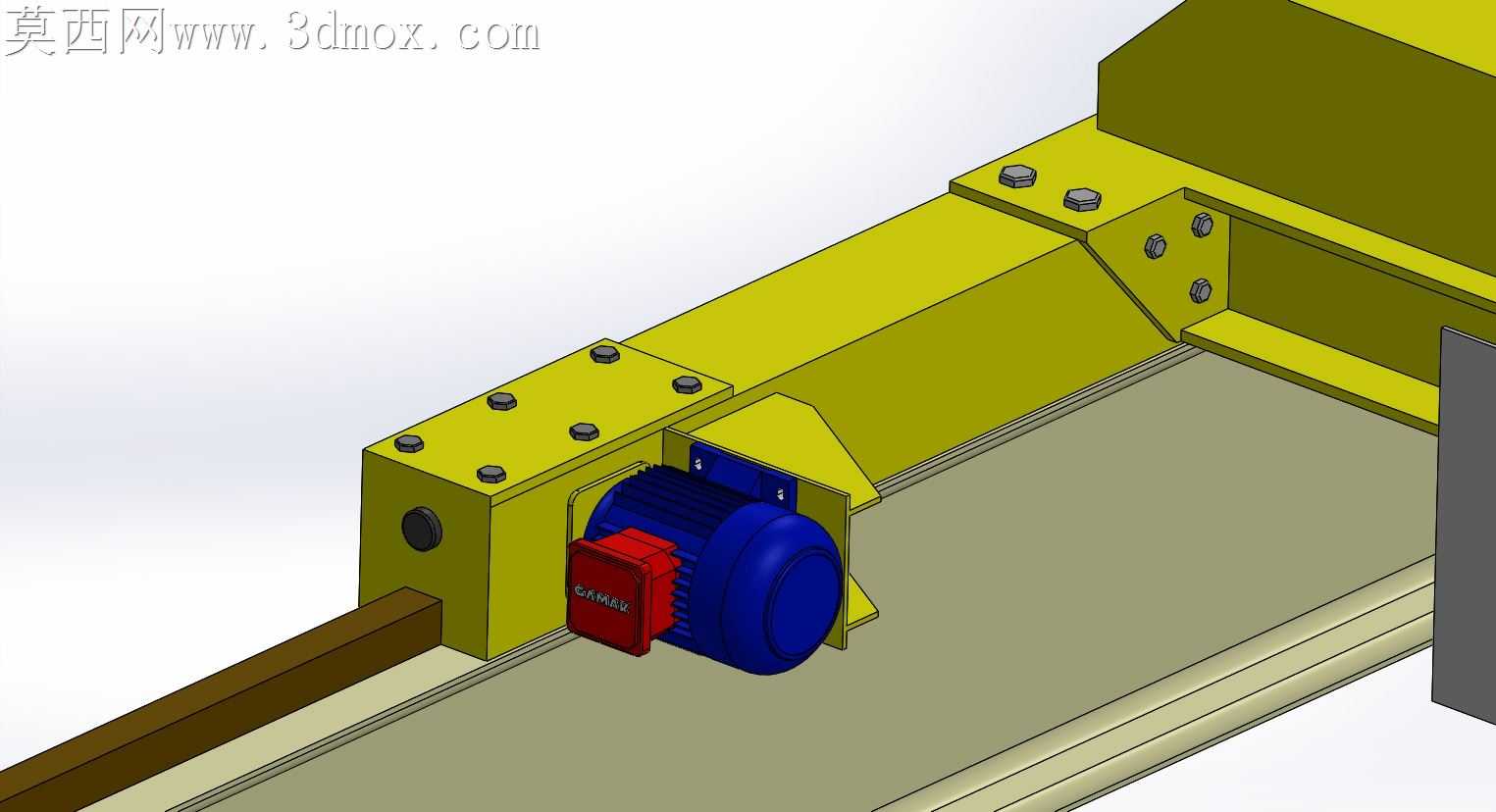

行走轮组的安装座没有采用常见的焊接固定结构，而是做了可调式偏心轴安装孔，现场安装时可以通过转动偏心轴调整轮组与轨道的贴合间隙，不用像传统结构那样靠加垫片调整，既避免了垫片长期受压变形导致的轮组跑偏，也能在轮缘出现磨损后快速调整间隙，延长轮组的更换周期。主梁上的电动葫芦行走轨道做了变截面处理，葫芦常停的作业工位对应的轨道下翼缘做了局部加厚，不用整根主梁都采用厚壁型材，既控制了整体自重，也针对性提升了高频受力区域的结构强度，避免长期局部受压出现下翼缘下塌变形。

吊具部分的滑轮组支架做了分体式设计，滑轮轴的安装孔开在可拆卸的端盖上，更换滑轮或者钢丝绳的时候不用把整个支架拆下来，只需要拆下端盖就能抽出滑轮轴，高空作业时的维护难度大幅降低。端梁上的缓冲器安装座做了长圆孔设计，现场安装时可以根据轨道端头的止挡位置微调缓冲器的伸出量，保证缓冲器接触时的受力面完全对正，不会出现偏载碰撞导致缓冲器壳体碎裂的问题。主梁侧面的走线槽没有采用焊接固定，而是用卡扣式结构固定在主梁预设的C型槽内，后期更换线缆或者增加传感器线路时，不用在主梁上焊接支架破坏主梁结构，也不会因为焊接应力导致主梁出现旁弯变形。

现场工况里车间内的粉尘会堆积在轨道上表面，常规天车的行走轮没有刮尘结构，粉尘被压实在轨面后会导致轮组运行时出现颠簸，这套结构在每个行走轮的前端都加装了弹性刮尘板，刮尘板靠弹簧压力贴合在轨面上，天车行走时自动把轨面的积尘、焊渣等杂物刮到轨道两侧，避免硬物硌伤轮面或者轨面，降低运行时的异响和磨损。
