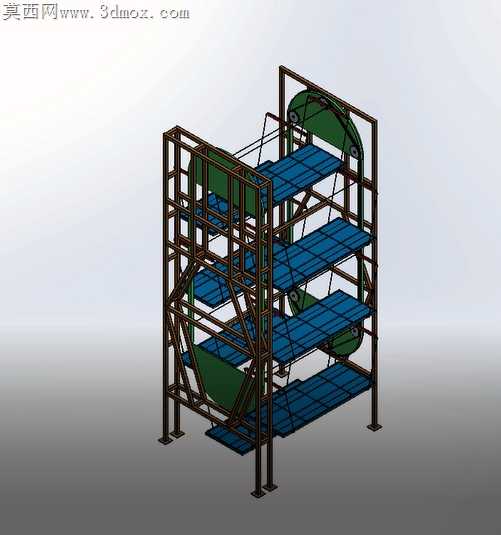

垂直循环式立体载车升降停放装置

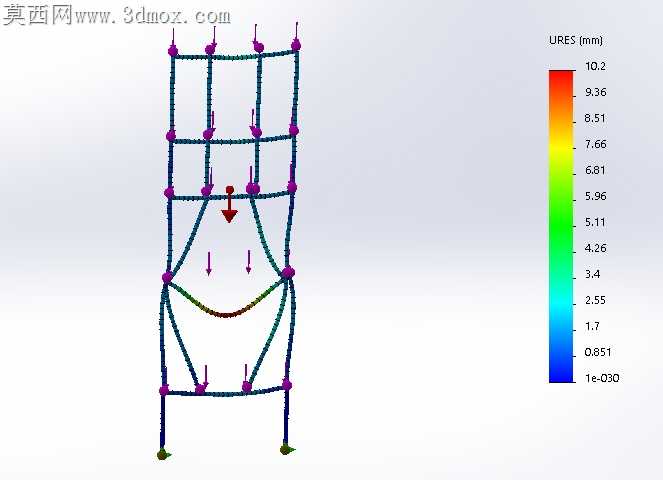

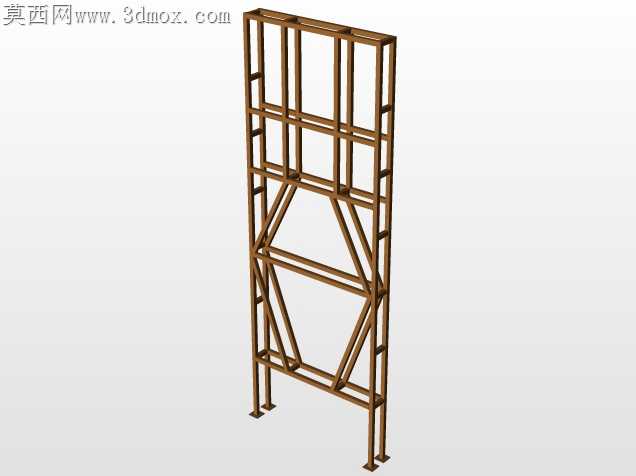

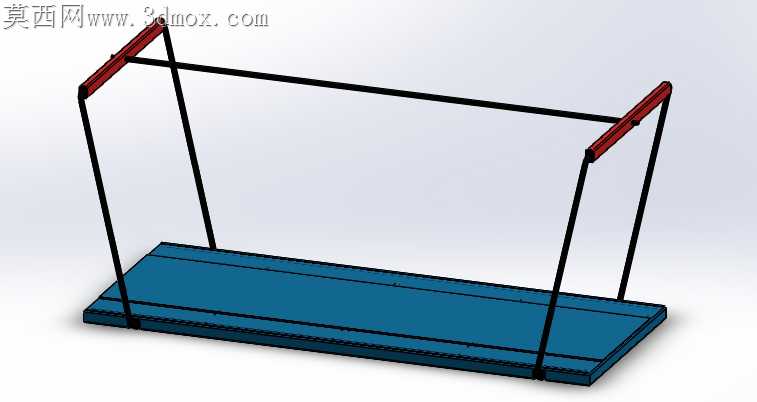

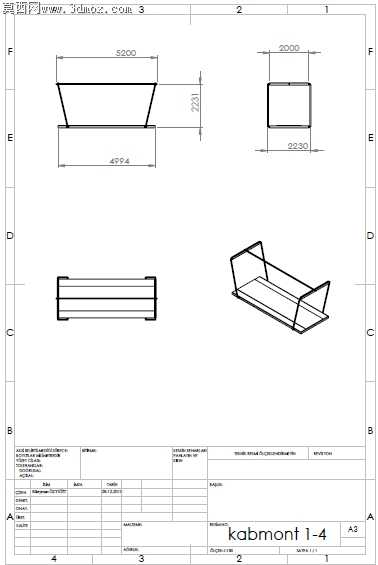

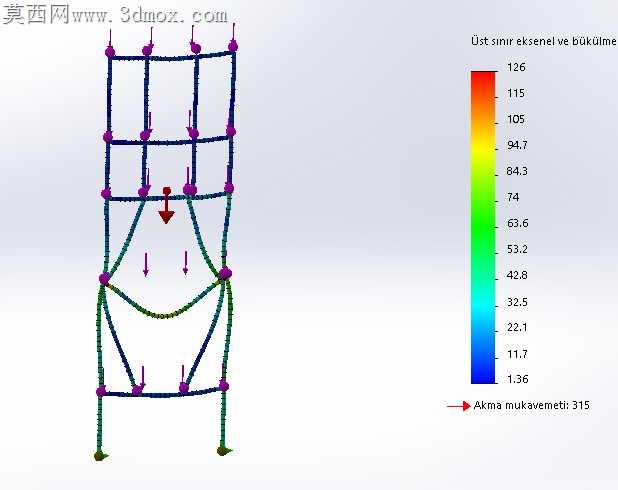

城市核心区老旧商圈配建车位缺口常年居高不下，传统地库开挖受管线、地质条件限制落地难度极大，垂直循环类载车升降装置的落地适配，首先要解决现场安装的公差累积问题。这套载车停放装置的主框架采用矩形钢管组焊结构，型材选型时特意避开了薄壁方管易焊穿变形的问题，主立柱与横撑的连接节点预留了2mm的现场配焊余量，抵消工厂预制件长途运输产生的形变偏差，避免现场拼装时出现载车导轨错位卡滞的隐患。循环传动侧的大直径链轮安装位，没有采用传统的整块钢板铣削成型方案，而是拆分了轮毂与轮齿圈的组合结构，轮齿圈采用耐磨铸钢精铸后做齿面淬火处理，轮毂用普通Q235钢板焊接加工，两种材质的组合既满足了链传动长期往复运行的耐磨需求，又能降低整体加工成本，后期齿面磨损后仅需更换齿圈即可完成维护，不用整体拆卸传动轴，大幅压缩运维停摆时长。每层载车台板采用花纹钢板折弯成型，台板边缘的挡轮凸台与台板一体折弯，没有额外焊接挡条，避免长期车辆碾压后焊缝开裂脱落，台板与循环链条的连接吊耳处，特意加装了自润滑关节轴承，抵消循环转动过程中吊耳与链条连接位的角度偏移，避免硬连接产生的金属疲劳断裂风险。框架外侧的防护网安装位，预留了快装式卡扣槽，现场安装时不用逐点焊接固定，直接将防护网卡入槽位后拧紧紧定螺钉即可，能缩短近四成的现场安装工期，适配商圈夜间错峰施工的时间要求。传动系统的张紧机构设置在框架底部，采用滑块式调节结构，不用拆解上部传动结构即可完成链条张紧度调整，日常运维时仅需松开锁紧螺栓转动调节螺杆，就能将链条垂度控制在合理区间，避免张紧力过大加剧链轮磨损、或是张紧力不足出现跳齿脱链的问题。载车台板的进出车端做了15度的斜坡过渡，坡边打磨成圆弧过渡，避免低底盘车辆进出时刮擦底盘，台板表面的防滑凸起排布避开了车辆轮胎的常规停靠位置，既保证轮胎停靠时的摩擦力，又不会因为凸起长期硌压轮胎造成胎面局部变形。整套结构的受力点全部做了应力分散处理，主立柱底部的接地板加大了接触面积，搭配化学锚栓固定时能将单位面积压强降到混凝土基面的承重阈值内，不用额外做基础加固就能适配多数老旧场地的地面承重条件，解决了传统立体车库安装需要重做基础的成本痛点。
