长行程速度断路器机械结构总成

　　这套速度断路器的三维结构，核心面向工业传动系统的超速保护场景，常见于输送线、提升设备、旋转作业机组当中，当转轴转速超出设定安全阈值时，机构会快速触发机械脱扣动作，联动切断动力回路，避免设备飞车、过载损毁或者连带安全事故。

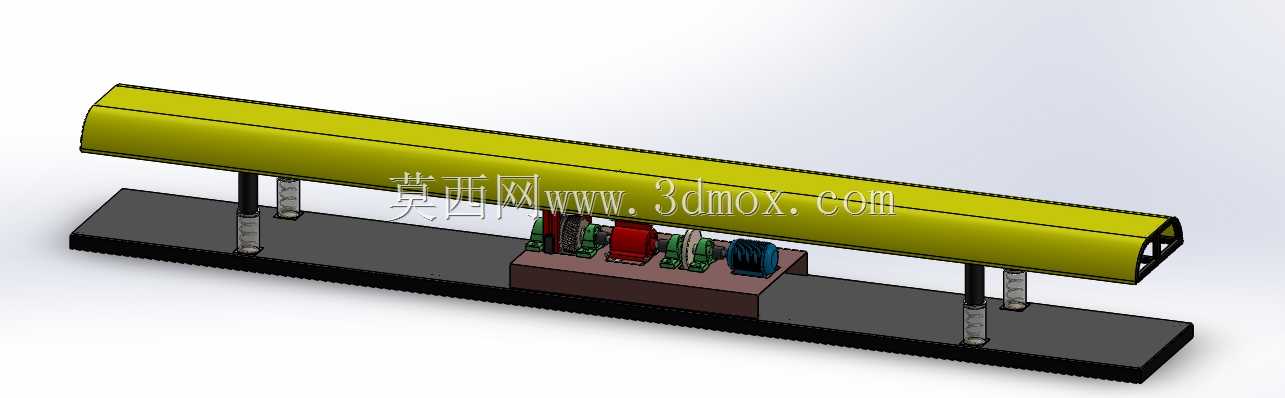

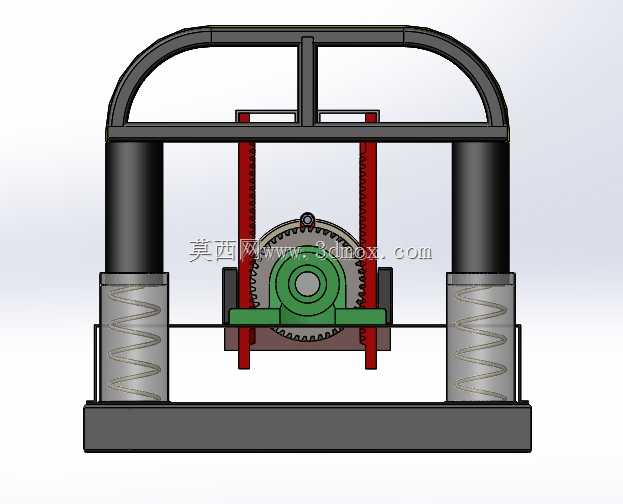

　　从整机布局来看，长条形黄色外罩沿长度方向布置，将内部触发、联动组件完全包覆，既可以阻挡车间粉尘、切削碎屑落入运动副，也能避免运维人员误触高速动作部件。外罩采用半圆弧顶加平直侧边的截面造型，没有突兀的外凸棱角，在狭长安装空间里不会和周边走线、机架横梁发生干涉；罩体通过四根立式支撑柱固定在下方黑色长底座上，支撑柱选用带台阶的圆柱结构，上下两端分别预留装配定位面，罩壳安装时可以直接沿柱体落位，不需要额外调校同轴度，现场拆装维护时，单人即可完成罩壳的抬取与复位。

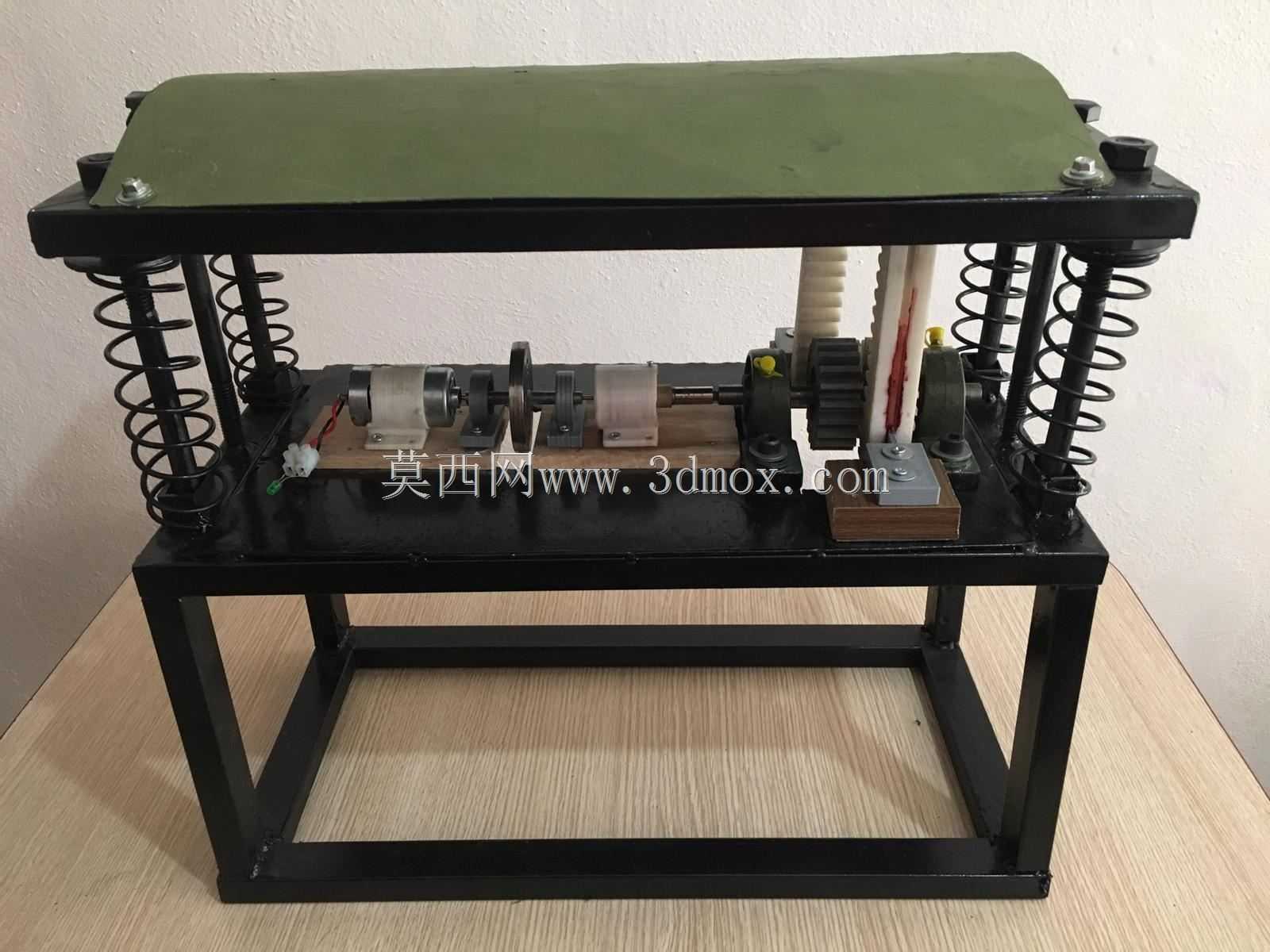

　　下方的黑色长底座是整机的安装基准，整体为平板式延伸结构，底面为完整平面，既可以直接通过螺栓锁固在设备机架的预埋安装面上，也能搭配减震垫铺设在车间操作台架上。底座的长度方向完全覆盖外罩的投影范围，四角预留的安装孔位避开了内部组件的布置区域，现场打孔固定时不会和内部运动件发生位置冲突。底座中段凸起的棕红色安装台，是所有功能组件的承载区，台面上按照动作逻辑依次排布红色触发块、绿色导向件、黑色阻尼轮等核心零件，各零件之间的间距按照脱扣行程预留，动作过程中不会出现互相磕碰。

　　设计思路上，这套机构没有采用复杂的电控传感方案，而是依托纯机械的离心触发逻辑实现速度检测：正常转速下，内部离心件保持收拢状态，联动锁扣处于锁止位置，动力回路保持连通；当转速超过设定值，离心件在离心力作用下向外甩开，拨动脱扣杆释放锁止结构，随即带动外接的开关触点完成断电。这种纯机械结构的优势在于不需要外接供电即可完成保护动作，在粉尘、潮湿或者电磁干扰较强的工业现场，可靠性远高于单纯依赖电子传感器的保护方案。

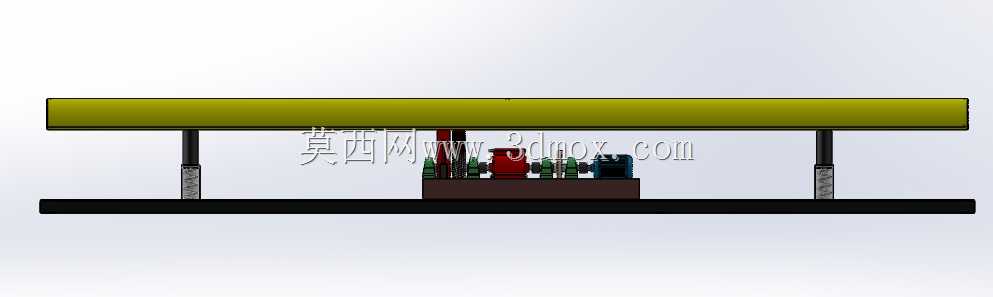

　　外形尺寸方面，整机呈狭长型布局，总长度远大于宽度与高度，适合安装在设备侧方的狭长机架空间内，不需要占用大面积操作台面。高度方向上，支撑柱将外罩抬离底座台面，预留出的下部空间既可以容纳内部组件的动作行程，也方便现场走线从底座侧边穿过，不会挤压线缆。安装边界上，整机左右两端的支撑柱外侧为最大宽度轮廓，前后方向底座边缘为最外边界，现场布局时只需在罩壳上方预留少量抬手空间，即可满足日常检修的操作需求。

　　各运动部件的配合关系在模型中都做了完整还原：触发块的滑动导向面、阻尼轮的转动轴位、锁扣件的摆动间隙都按照实际装配关系搭建，工程师在做同类超速保护机构设计时，可以直接参考其布局比例，调整支撑柱高度、底座长度来适配不同的安装空间，也可以更改内部离心件的配重参数，匹配不同设备的触发转速阈值。外罩的分段式造型也兼顾了加工工艺性，平直段可以直接采用板材折弯成型，圆弧端盖单独加工后拼接，不需要复杂的整体冲压模具，小批量定制场景下可以有效降低加工成本。
