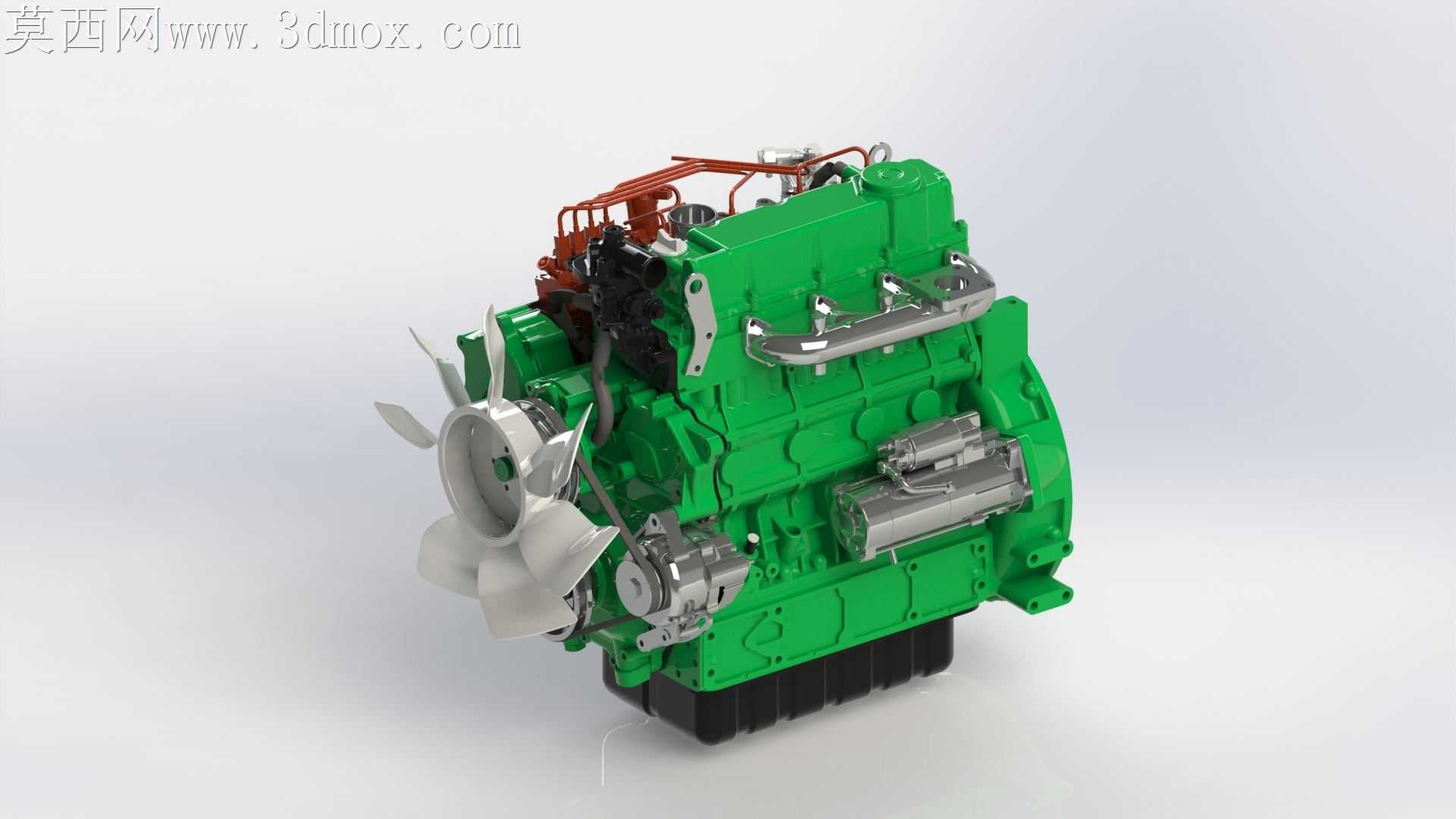

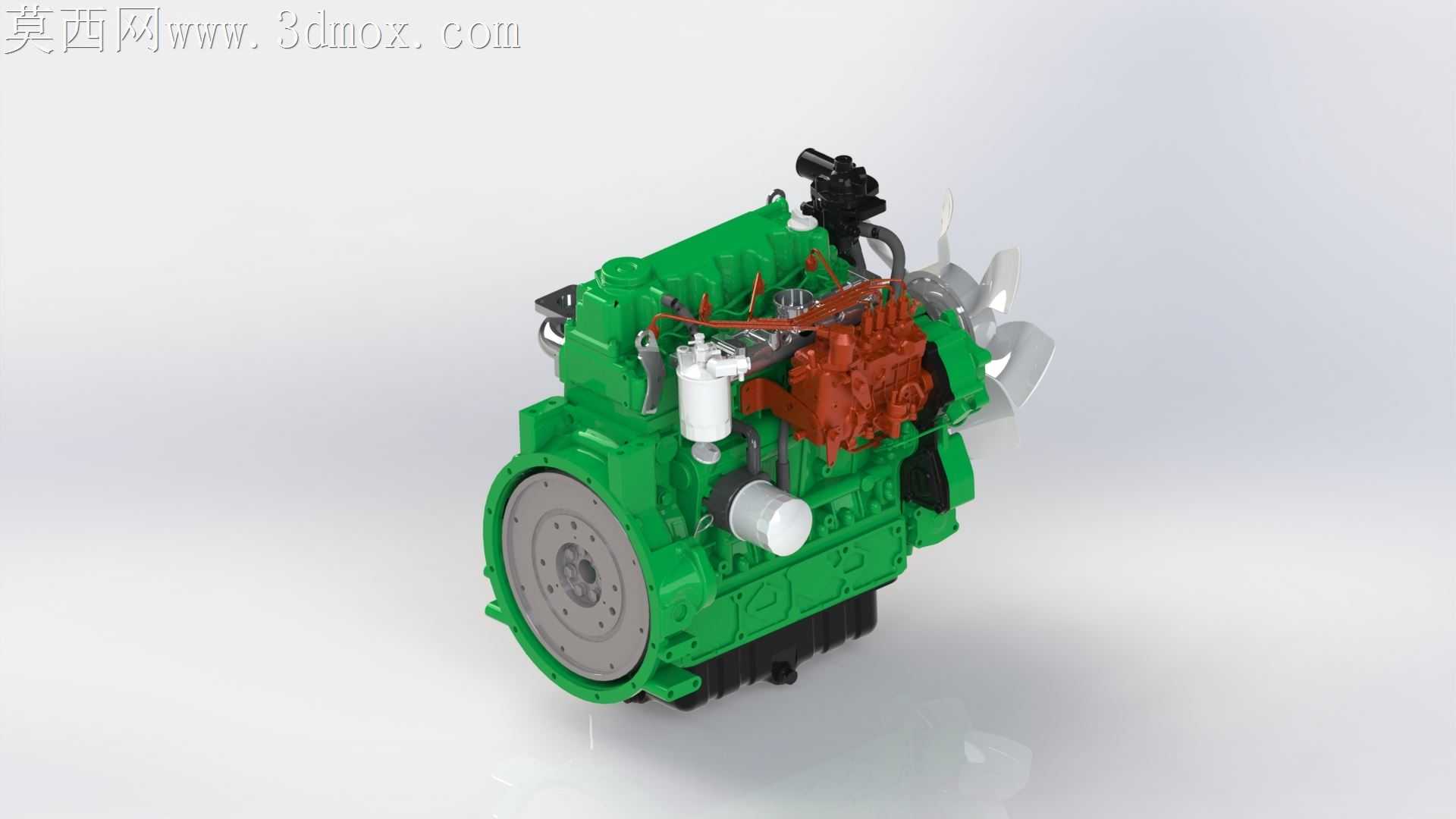

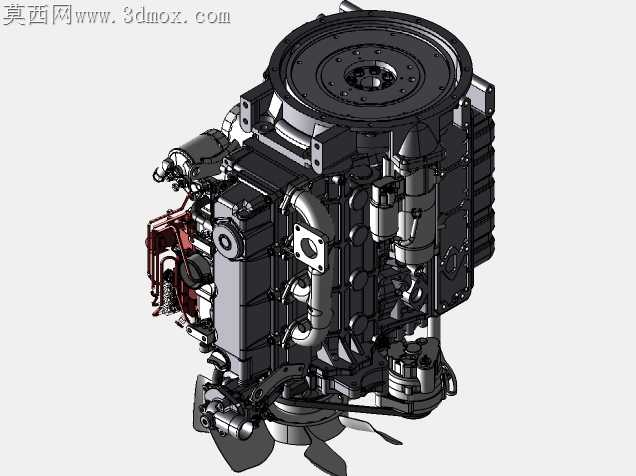

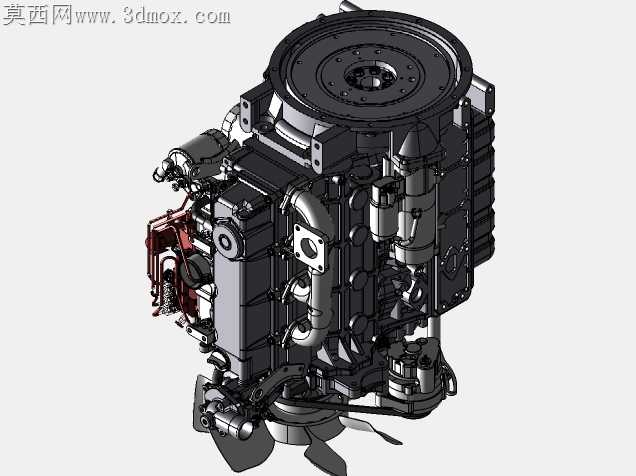

久保田V3600柴油动力装置三维数模

非道路用柴油机的装配干涉问题，一直是小批量试制阶段最容易拖慢进度的环节，尤其是紧凑布局的四缸机型，外围附件和缸体本体的间隙稍有偏差，装机后就会出现管路磨损、散热气流受阻的隐患。这套久保田V3600机型的数模，把缸体、缸盖、冷却系统、燃油供给部件、前端轮系、散热风扇的装配关系做了完整还原，每一处配合面的公差带都对应实际量产机型的装配要求。缸盖罩的密封面做了0.1mm的安装余量预留，对应实际装配时密封胶层的厚度，不会出现数模里严丝合缝、实装时因为胶层厚度导致螺栓孔错位的问题。前端散热风扇和导风罩的间隙控制在8mm，既避免风扇运转时的剐蹭风险，又能保证冷却气流全部穿过水箱散热片，不会出现气流旁通导致的高温问题。高压油管的走向完全避开了缸盖的高温区域，每段管的固定卡扣位置都和缸体上的安装凸台一一对应，不会出现数模里管路悬空、实装时震动磨损的问题。油底壳的安装法兰做了轻微的让位设计，对应农机作业时的底盘跳动间隙，不会出现油底壳剐蹭底盘构件的隐患。进气歧管的曲面过渡做了等壁厚处理，壁厚偏差控制在0.2mm以内，既满足铸造时的拔模要求，又能保证进气气流的平顺性，不会出现局部壁厚不均导致的铸造缺陷。起动机和飞轮壳的配合面做了定位销孔的精准还原，装配时不需要反复调整就能保证齿轮啮合间隙在合理范围，避免打齿故障。发电机的安装支架做了加强筋的细节还原，对应皮带张紧时的受力需求，不会出现支架震动开裂的问题。节温器座的流道做了圆滑过渡，减少冷却液流动的阻力，保证暖机速度符合设计要求。所有外接管路的接头位置都预留了扳手操作空间，实际维护时不需要拆卸周边其他部件就能完成管路拆装，降低售后维护的难度。
