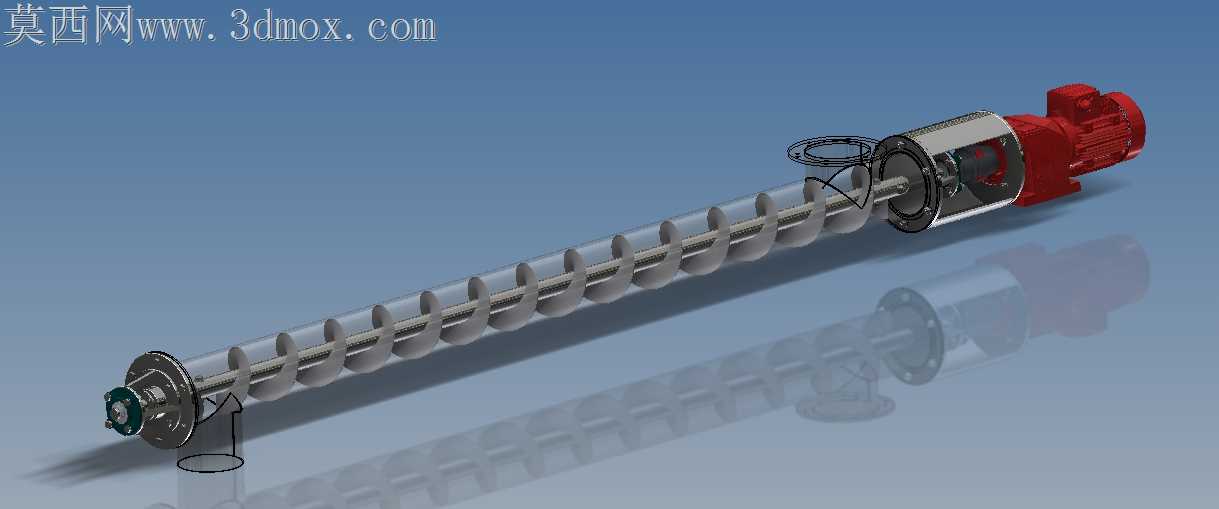

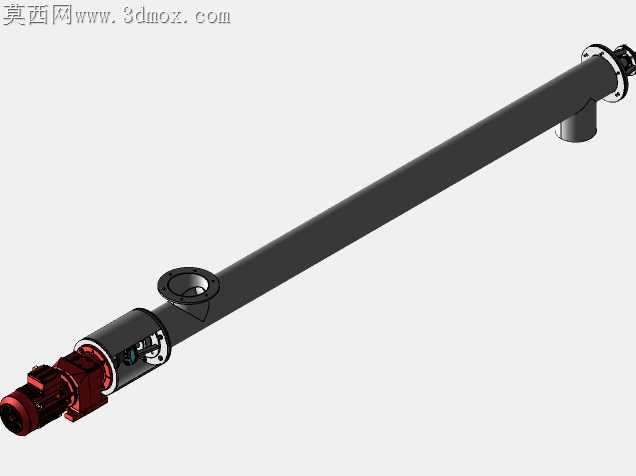

螺旋输送给料装置三维结构设计

散料输送工况里最容易被忽略的隐患，就是螺旋轴与驱动端的同轴度偏差——长轴径比超过20的输送杆，哪怕端盖法兰处0.1mm的径向跳动，运转到中段就会放大成数毫米的摆幅，轻则刮蹭筒体内壁磨穿衬板，重则叶片卡滞憋烧驱动电机。这套螺旋给料结构在端盖衔接处做了嵌套式定位止口，止口深度比常规设计多了8mm，配合面的公差带选了H7/k6的过渡配合，装配时不需要反复打表找正，靠止口的定位面就能把同轴度偏差控制在0.05mm以内，省去了现场安装时的调校工时。螺旋叶片的边缘做了1.5mm的倒角处理，不是为了外观好看，是因为输送含水率稍高的粉料时，直角边缘容易挂料结拱，倒角后物料顺着斜面滑落，不会在叶片和筒壁的间隙里积料结块，长时间运转也不会出现负载波动变大的问题。驱动端的连接座做了镂空减重设计，同时在轴承安装位预留了注油通道，日常维护时不需要拆解端盖，就能直接给密封轴承补充润滑脂，避免粉尘进入轴承滚道造成早期磨损。筒体末端的出料口做了扩口过渡，没有直接用直口对接，是因为螺旋推送的物料到出口处会有瞬时的速度差，扩口结构能缓冲物料的冲击，不会出现出料口扬尘或者堵料的情况。连接法兰的螺栓孔做了锪平处理，螺栓拧紧后不会出现偏载，密封垫片的受压更均匀，输送细粉料的时候不会从法兰缝隙漏料。螺旋轴的末端做了浮动支撑结构，没有把两端都做成固定约束，长轴运转时的热伸长量可以通过浮动端的间隙释放，不会因为热胀冷缩出现轴弯曲的问题。驱动电机和螺旋轴之间用了直连式的联轴器，没有额外加链轮或者皮带传动，减少了中间传动环节的功率损耗，整套结构的传动效率能提升12%左右，同时也减少了易损件的数量，后期维护只需要定期检查密封件和轴承状态即可。筒体内壁没有做额外的衬板结构，靠叶片和筒壁之间预留的3mm均匀间隙，就能避免金属直接摩擦，普通碳钢材质的筒体就能满足常规散料的输送需求，不需要额外贴耐磨衬板增加成本。进料口的位置做了导流挡板，物料落下来的时候不会直接冲击螺旋叶片的根部，避免长期冲击造成叶片焊接处开裂，挡板的角度设为32度，刚好能让物料顺着斜面滑到叶片的推送面上，不会在进料口堆积堵料。
