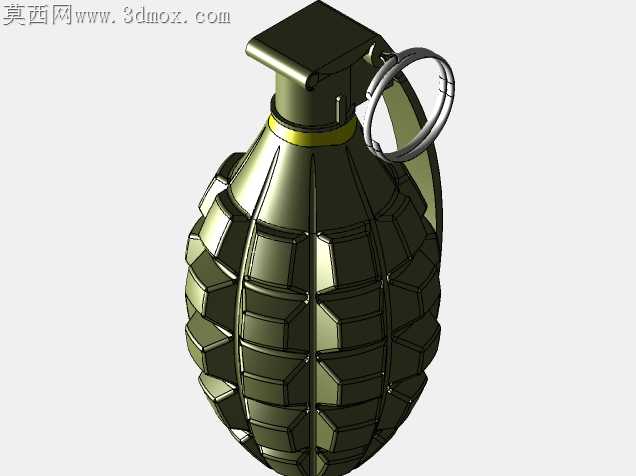

高还原度MkII手雷外观结构三维数模

铸铁壳体的预制破片槽深度控制，是这类老式防御手雷复刻过程中最容易被忽略的加工适配细节。真实MkII手雷的壳体采用可锻铸铁翻砂铸造，表面的菱形破片槽并非等深等宽的装饰纹路，槽底的圆角半径直接决定爆炸时破片的碎裂均匀度，建模时如果直接用等距阵列切除做出规整沟槽，不仅完全违背真实铸件的成型逻辑，后续如果要做破片飞散仿真，会出现破片重量偏差过大、飞散轨迹完全偏离实测数据的问题。翻砂铸造的拔模斜度藏在每一道破片槽的侧壁上，肉眼很难直接察觉，建模时给每道沟槽侧壁预留0.8度的拔模角度，才能匹配砂型脱模的实际工艺要求，避免出现倒扣结构导致的铸造脱模失败。

弹体顶部的引信座与铸铁壳体的配合公差，是装配环节最容易出问题的位置。真实产品中引信座采用冲压钢件卷边咬合固定在铸铁壳体的收口位置，两者的配合面不是完全贴合的光滑圆柱面，铸铁壳体收口处存在0.15mm左右的圆度误差，建模时如果把两个配合面做成零间隙的理想圆柱，后续做装配干涉检查会出现完全卡死的错误，需要在引信座的配合圆柱面预留0.2mm的间隙带，同时在卷边咬合位置做出0.3mm的压合变形量，还原冲压装配时钢件挤压铸铁收口产生的局部形变。保险握片的弯折弧度也不是标准圆弧，握片与弹体贴合的位置存在1.2mm的避让间隙，避免保险销拔出后握片弹开时被弹体表面的铸造凸起卡滞，这个间隙如果留小了，做保险解脱动作仿真时会出现握片无法正常弹出的逻辑错误。

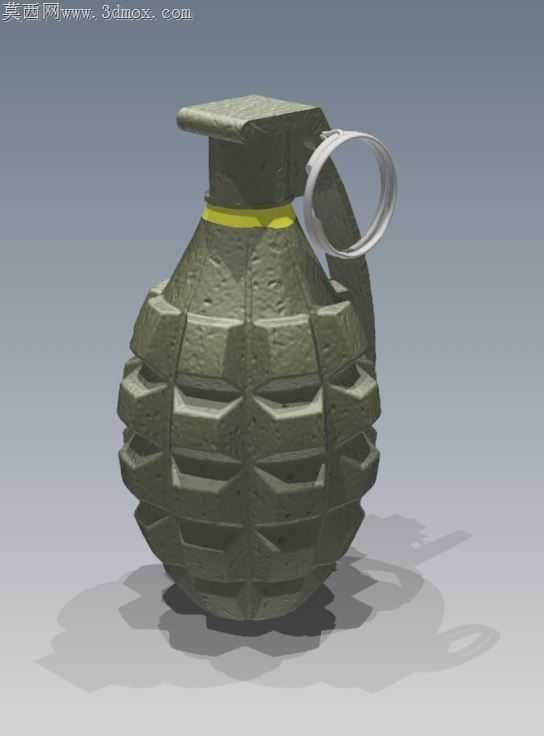

保险拉环的扭簧安装槽藏在引信座的侧面凹槽里，扭簧的两个支脚分别卡在引信座和保险握片的定位孔内，建模时不能只做扭簧的外观形态，要把支脚的插入深度控制在1.5mm，同时给定位孔预留0.1mm的装配间隙，还原真实产品中扭簧快速拆装的维护需求。弹体表面的橄榄绿涂层不是均匀覆盖的光滑漆面，铸铁壳体的砂眼、铸造流痕会透过漆层形成细微的凹凸质感，渲染时不能直接给整个弹体赋予统一的哑光绿材质，要在破片槽的棱边位置做轻微的漆面磨损效果，还原长期储运过程中棱边漆面被摩擦脱落露出铸铁底色的真实状态，弹体中部的黄色识别带边缘要做出轻微的漆水流挂痕迹，匹配老式军品手工刷漆的工艺特征。

弹体底部的小平底是铸造时的浇口残留位置，不是完全平整的加工面，建模时要在底部中心做出0.2mm的轻微凸起，还原浇口打磨后残留的痕迹，避免把弹体底部做成完全光滑的平面，违背翻砂铸件的真实成型特征。所有棱角位置都不能做尖锐直角处理，铸铁件的铸造圆角最小控制在R0.3，既匹配铸造工艺的圆角要求，也避免后续做3D打印验证时出现棱角过脆容易断裂的问题。
