汽车自动变速箱内部结构三维数模

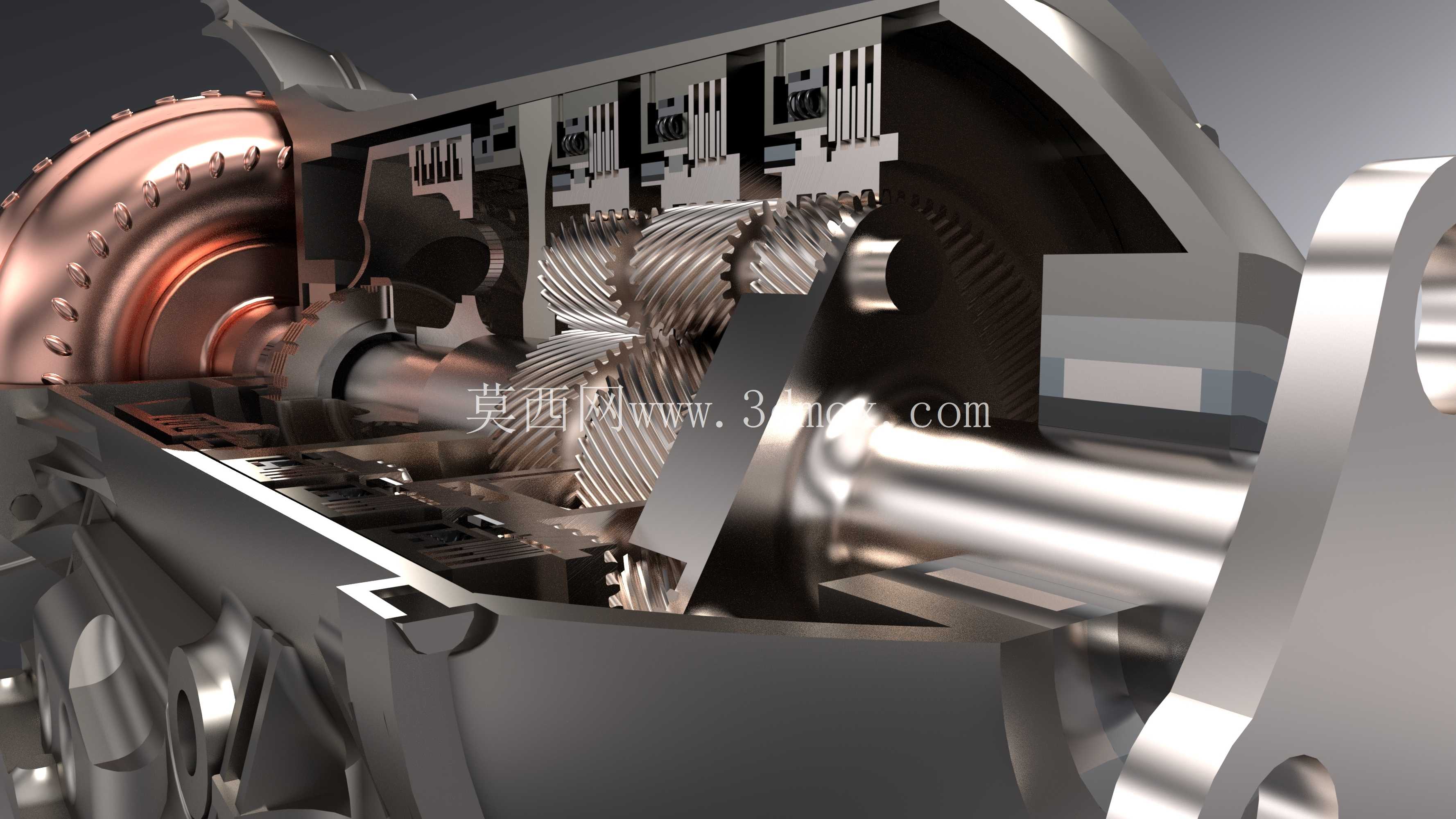

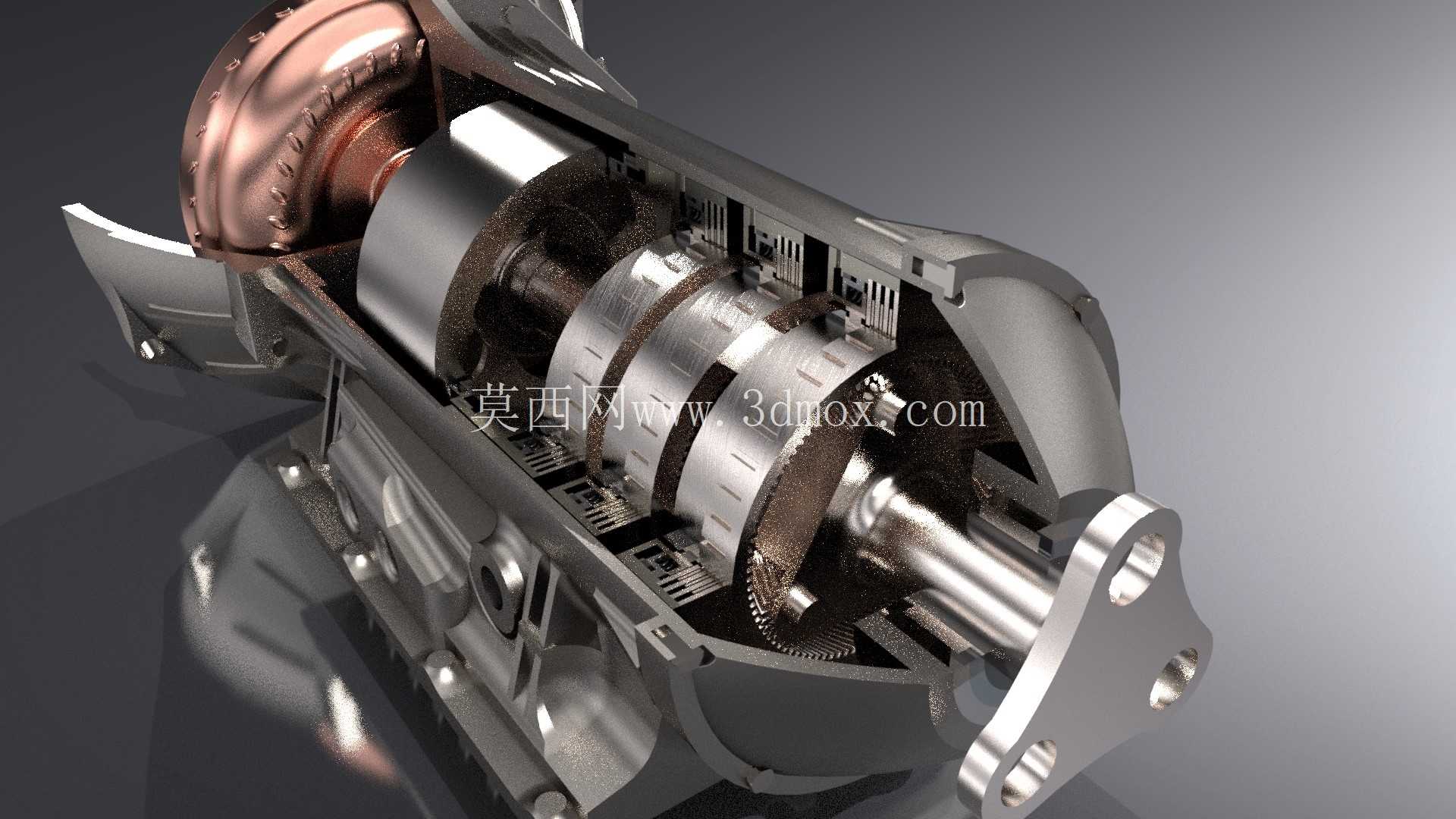

　　这套自动变速箱三维数模完整还原了乘用车辆自动传动系统的全部核心结构，覆盖从前端液力变矩器到后端输出轴的全链路部件，可直接用于整车动力匹配仿真、传动机构教学演示、变速箱维修培训教具开发等场景。在整车研发环节，该数模可直接对接动力总成布置流程，帮助工程师校核变速箱与发动机舱周边部件的安装间隙，确认悬置点位的布置合理性，避免实车装配阶段出现部件干涉问题。数模中所有核心传动部件均按照实际工程比例构建，液力变矩器的泵轮、涡轮、导叶曲面完全匹配实车液力传动特性，行星齿轮组的齿比参数、离合器片组的叠层厚度、换挡执行机构的行程范围均参照量产自动变速箱的实际参数设置，可直接用于传动效率仿真、换挡逻辑验证等前期研发工作。

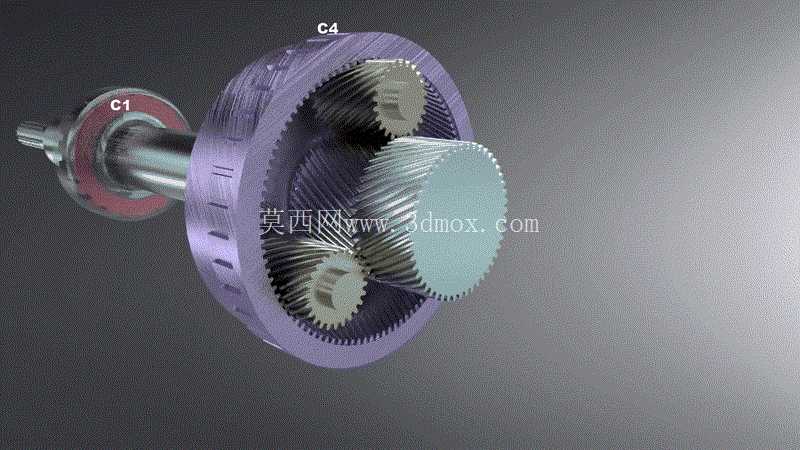

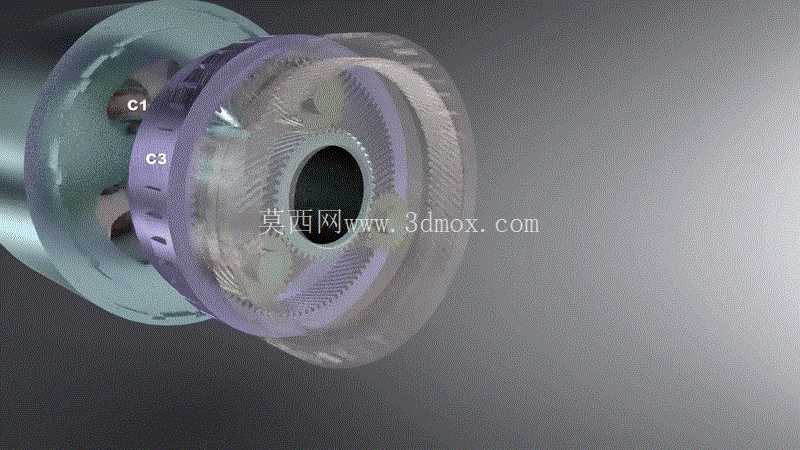

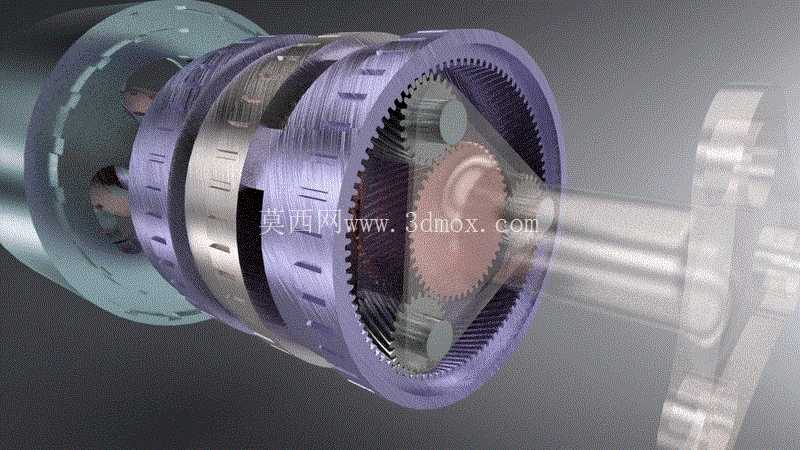

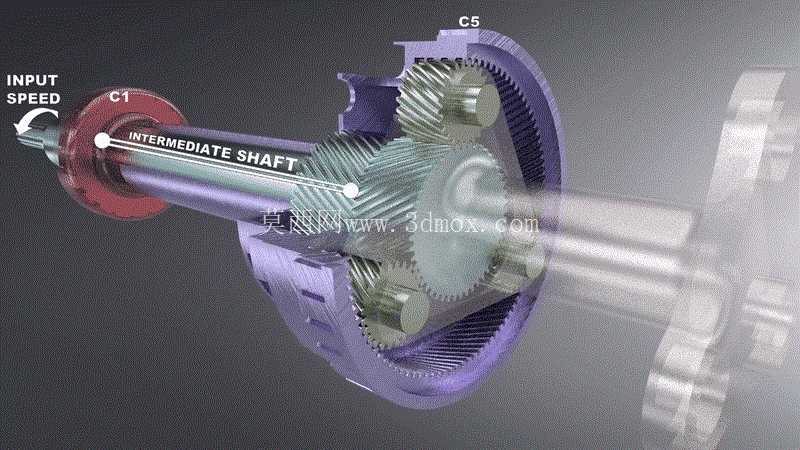

　　从结构设计逻辑来看，数模完整呈现了自动变速箱的动力传递路径：发动机输出动力首先接入液力变矩器，通过油液传动实现软连接缓冲，再经由多组行星齿轮组完成不同齿比的切换，最终通过输出轴将动力传递至整车传动半轴。每一组离合器、制动器的配合位置都做了精准还原，工程师可通过数模直观观察不同挡位下的动力传递路线，理解锁止、解锁状态下各齿轮副的啮合状态，也可基于该数模修改齿比参数、调整离合器片数量，快速验证不同设计方案的传动特性。

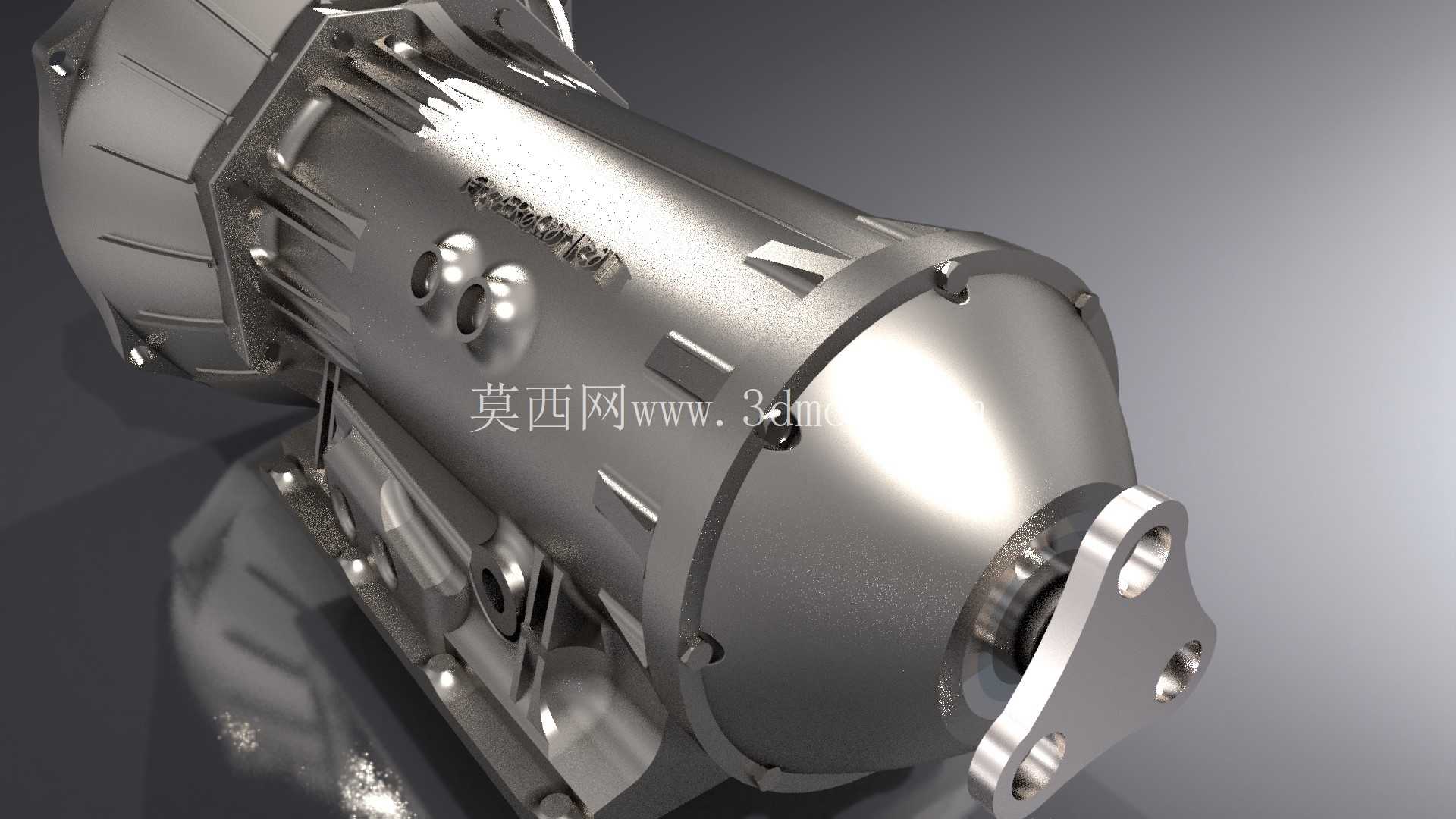

　　在安装边界层面，数模保留了变速箱壳体的所有安装接口特征，包括前端与发动机缸体对接的定位销孔、螺栓孔位，侧面与悬置支架连接的安装平面，后端与传动轴对接的法兰盘结构，以及壳体上用于布置油路、传感器的预留孔位，可直接用于整车总装环节的装配模拟，确认周边线束、管路的走向空间是否充足。针对职业教育与技能培训场景，该数模可拆解为独立的部件单元，每一个齿轮、摩擦片、密封环、液压阀芯都可单独拆分展示，帮助学员直观理解自动变速箱的内部构造，相比传统的实物拆解教具，三维数模可反复操作、无耗材损耗，还可配合动画演示不同挡位下的部件动作逻辑，大幅降低培训成本。

　　在维修技术培训场景中，技师可通过数模提前熟悉变速箱内部的部件排布，预判故障点对应的部件位置，提前规划拆解顺序，减少实车维修过程中的误操作风险。数模中所有配合面的公差设定均参照量产变速箱的工程要求，行星齿轮与轴的配合间隙、离合器片组的自由间隙、密封件的压缩量都做了符合工程实际的还原，可用于虚拟装配训练，帮助设计人员熟悉自动变速箱的装配工艺要求，识别装配过程中可能出现的工艺难点。需要注意的是，在进行运动仿真时，需按照实际机械逻辑依次锁止对应挡位的离合器与制动器，避免同时锁止多个互锁部件导致运动干涉，模拟真实工况下的换挡动作时，可配合液压控制模块的数模同步仿真，完整呈现从换挡信号发出到离合器结合、齿轮组切换的全流程动作。
