洛瓦托GX15旋转凸轮隔离开关结构设计

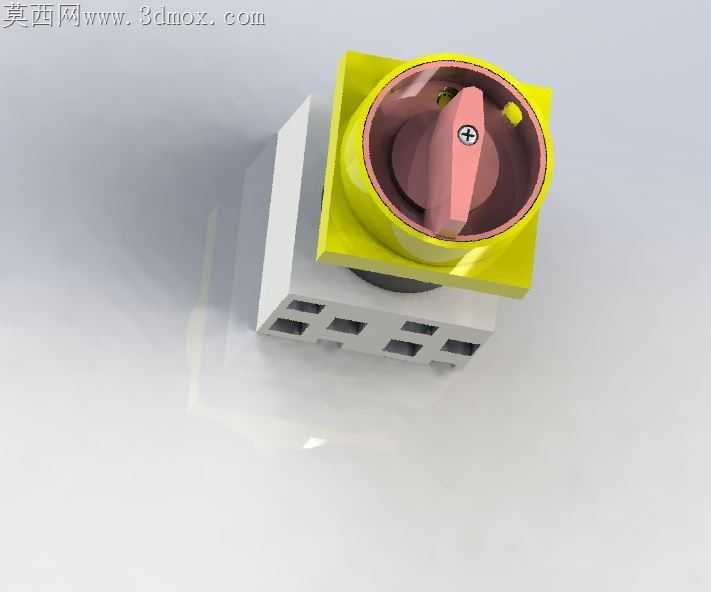

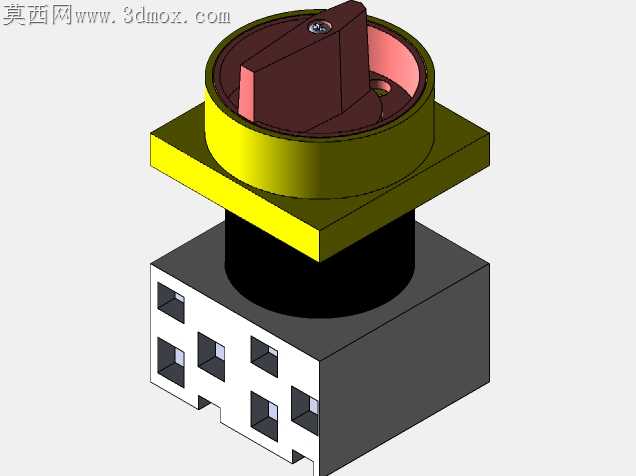

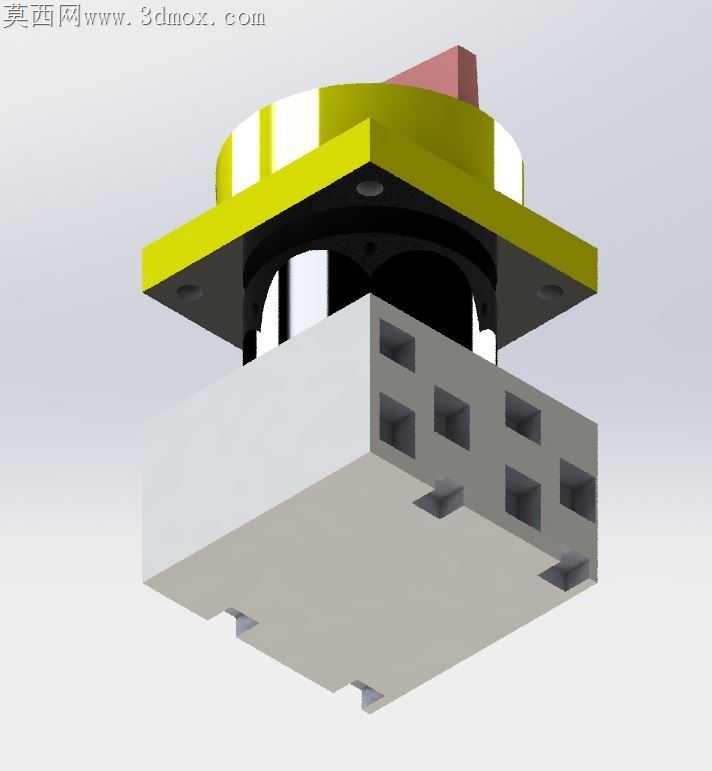

低压配电现场的隔离开关，常因操作手柄与基座的同轴度偏差，出现卡滞、接触片错位的隐患，这款旋转隔离开关的结构设计，恰好针对这类现场痛点做了针对性的适配处理。黄色方形安装面板的边缘做了0.3mm的倒角过渡，既避免面板嵌入柜体安装孔时刮伤漆面，也能在注塑脱模时减少应力集中，不会出现边角缺料的瑕疵。面板下方的基座采用对称式六方接线腔布局，每个接线腔的内壁预留了0.15mm的公差余量，适配不同线径的铜端子压接，不会出现端子插装过松导致的接触发热，或是过紧撑裂基座的问题。操作手柄的粉色绝缘握柄做了内凹的曲面贴合设计，手指捏合旋转时不会打滑，手柄中心的十字定位槽与内部转轴的凸台做了过盈配合设计，过盈量控制在0.08mm，既保证长期操作不会出现手柄松脱空转，也不会因为过盈量过大导致装配时压裂手柄。内部的旋转凸轮与静触片的接触行程做了精准限位，旋转到分断位置时，凸轮的凸起部分刚好将动触片顶开至安全绝缘距离，不会出现带负荷分断时的拉弧粘连，旋转到闭合位置时，触片的接触压力保持在8-12N的合理区间，既能降低接触电阻减少发热，也不会因为压力过大加速触片磨损。基座底部的安装卡扣做了弹性让位设计，卡入导轨时不需要额外工具按压，卡扣的回弹量控制在1.2mm，卡装完成后不会因为柜体振动出现松脱移位。手柄与面板之间的防尘密封圈采用嵌入式安装，密封圈的截面为梯形，装配后刚好填满手柄与面板的间隙，能阻挡配电现场的粉尘、潮气进入开关内部，避免长期使用后出现内部积灰导致的绝缘下降。所有塑料部件的分型面都设置在非外观、非配合的位置，不会在操作可见面留下合模线毛刺，减少后续去毛刺的加工工序。金属转轴的表面做了镀锌钝化处理，既提升防锈能力，也降低转轴与塑料基座之间的转动摩擦阻力，操作力矩控制在0.8-1.2N·m，单手操作力度适中，不会出现力矩过大操作费力，或是力矩过小容易误碰分断的问题。
