天花板吊挂式双机器人协同作业工作站

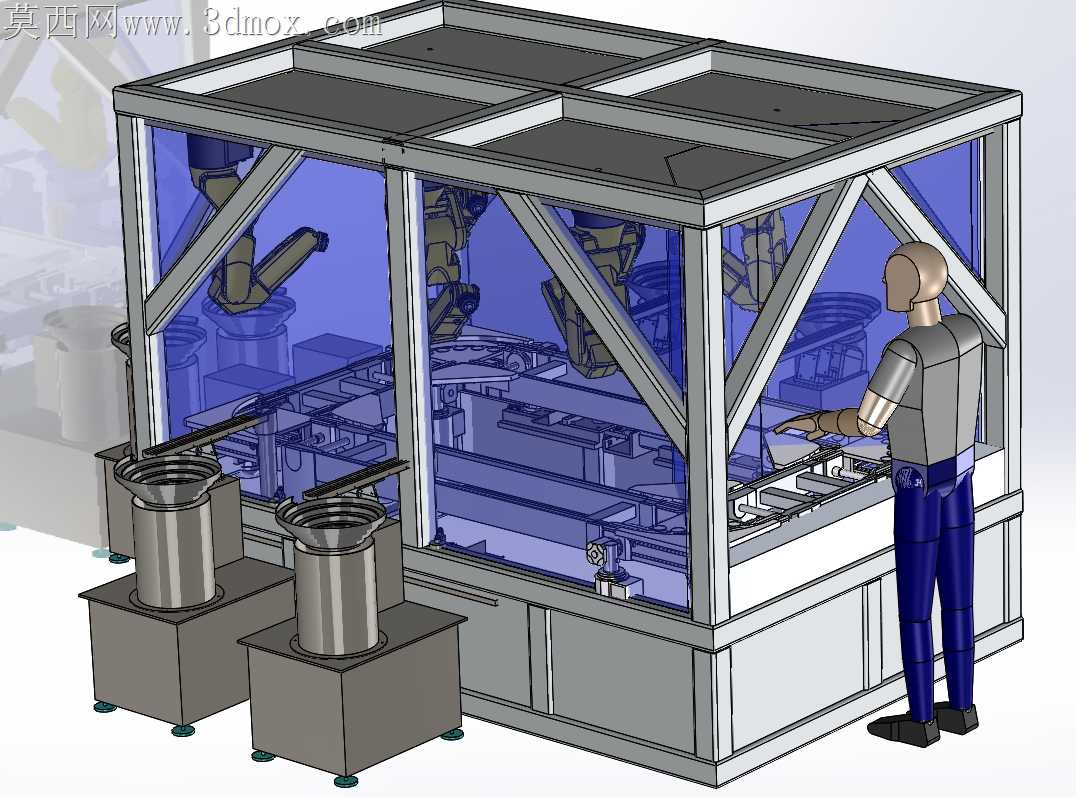

车间现场落地这类吊挂式机器人作业单元，最先要啃下的是机架承重形变的硬骨头——顶部吊挂的两台多关节机器人满负载运行时的往复惯性力，会顺着安装梁传导到整组框架，要是型材选型偏薄、斜撑排布不合理，运行半年就能看到防护板拼接缝错位，甚至机器人重复定位精度飘出工艺允许范围。这套结构里的斜撑没有做满铺的冗余设计，而是顺着机器人作业轨迹的受力方向斜向布置，既省了型材成本，又能把动载荷直接传导到底部落地支脚，避开了框架中部的受力薄弱区。外侧的透明防护板没有用整面大尺寸板材，而是顺着铝型材框架的分格做分块安装，每块板的边缘都留了两毫米的伸缩缝，车间昼夜温差带来的型材热胀冷缩不会把亚克力板挤裂，日常更换被工件磕碰刮花的板块时，不用拆整面防护，单人十分钟就能完成单块更换。前端的操作位特意留了符合人体工学的开口高度，操作员站在工位旁伸手就能取放待加工工件，不用探身挤进机架内部，开口边缘的铝型材都做了圆角包边，不会刮蹭工服袖口。旁边的两台振动给料桶和机架做了分体式安装，给料机运行时的振动不会顺着地面传导到机器人安装底座，避免了细微振动累积导致的轨迹偏移，给料桶的出料口高度刚好对齐输送机的进料端，工件滑落时的落差控制在五厘米以内，不会因为磕碰产生表面划伤。输送线的导轨安装面在设计时就预留了0.1毫米的调整余量，现场安装时可以通过顶丝微调平行度，不用反复打磨安装面来凑公差，导轨两端的挡停块位置刚好匹配机器人的取料点位，工件到位时的惯性冲击被缓冲块吸收，不会出现工件移位导致机器人抓空的情况。机架底部的可调脚杯支撑范围覆盖了整组框架的受力点，地面不平整时可以逐个调整高度，保证整个机架的水平度误差控制在0.2毫米每米以内，不会因为机架倾斜导致机器人末端的作业坐标偏移。
