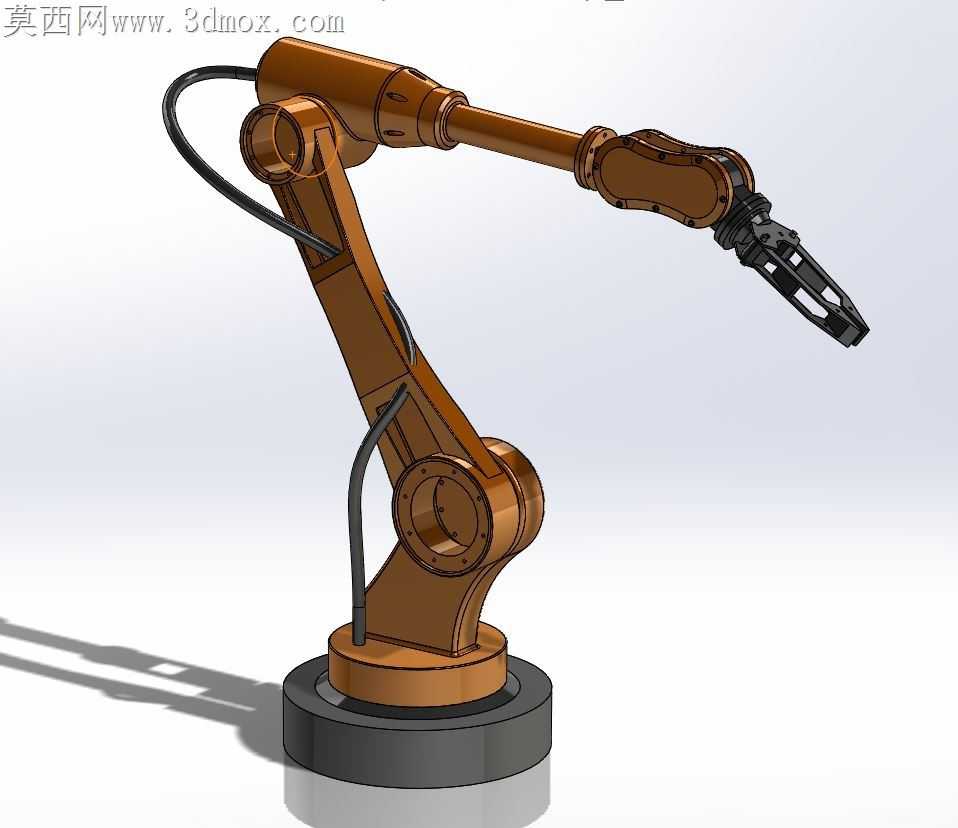

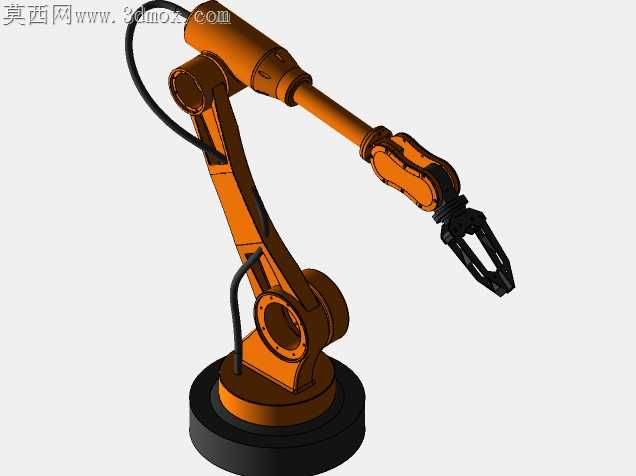

多关节夹持式工业机械臂结构设计

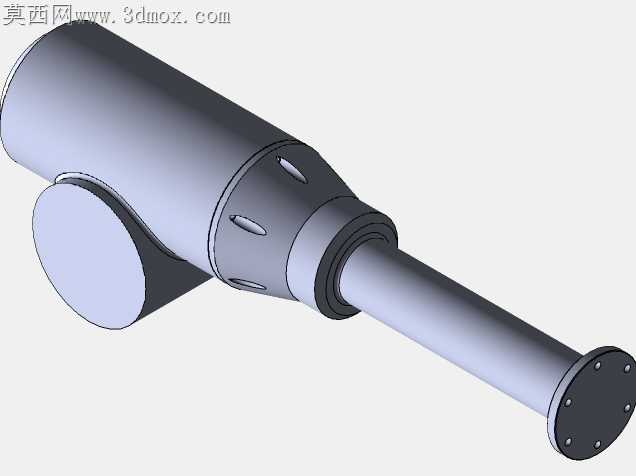

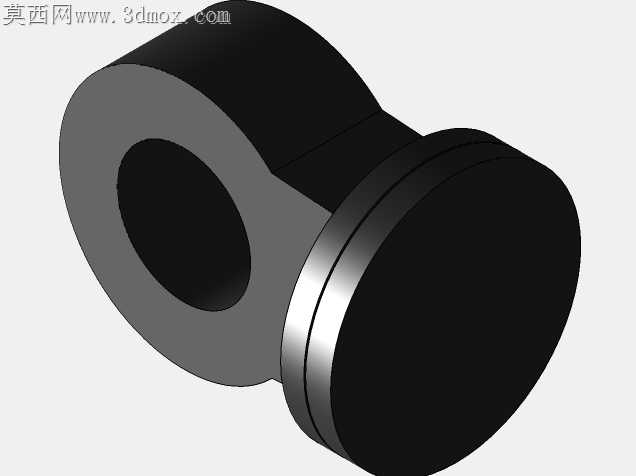

车间现场的多关节机械臂常年在满负载启停、频繁换向的工况下运行，底座与腰转关节的连接位置最容易出现应力集中导致的基座开裂，这款机械臂在底座衔接处做了加厚环形凸台设计，没有采用常见的直角转接结构，而是用大圆角过渡分散回转启停时的剪切应力，哪怕长期带载做180度往复回转，底座连接螺栓也不会因为交变载荷出现松动滑牙。大臂与腰座的铰接位置预留了足够的走线空腔，外置的穿线软管顺着臂体外侧的走线槽固定，没有在臂体内部打复杂的穿线孔，既避免了臂体内部走线被关节回转拉扯磨损，也给后期维护更换线缆留出了操作空间，不用拆解整个臂体就能完成线缆更换。肘部关节的轴承安装位做了台阶式定位设计，轴承压装到位后能靠台阶面自动找准同轴度，不用反复打表调整装配公差，压装时也不会因为受力不均导致轴承内圈跑位，能大幅降低装配环节的调校时间。腕部与夹持器的连接法兰做了快换式接口设计，法兰端面的定位销孔采用不对称排布，更换不同类型的末端执行器时不会出现装反的问题，锁紧螺栓的位置特意避开了腕部回转的运动包络，不会在腕部翻转时和臂体结构发生磕碰。夹持末端的夹指做了镂空减重处理，在保证夹持刚度的前提下尽可能降低末端负载重量，夹指的接触面预留了防滑垫安装槽，不用额外做粘接固定结构就能嵌入防滑垫片，夹持光滑工件时也不会出现滑脱。臂体表面的曲面过渡没有做多余的装饰性凸起，所有外露的棱边都做了倒角处理，既避免车间操作人员巡检时被锐边划伤，也不会在臂体表面积攒加工产生的金属碎屑，日常清洁维护时用高压气枪就能吹走表面浮尘。关节处的密封槽位置特意设计在静止端面上，密封圈不会跟着关节反复转动出现磨损老化，能有效阻挡车间内的切削液、金属粉尘进入关节内部，延长关节轴承和传动部件的使用寿命。
