可移动电气实训电教桌结构设计

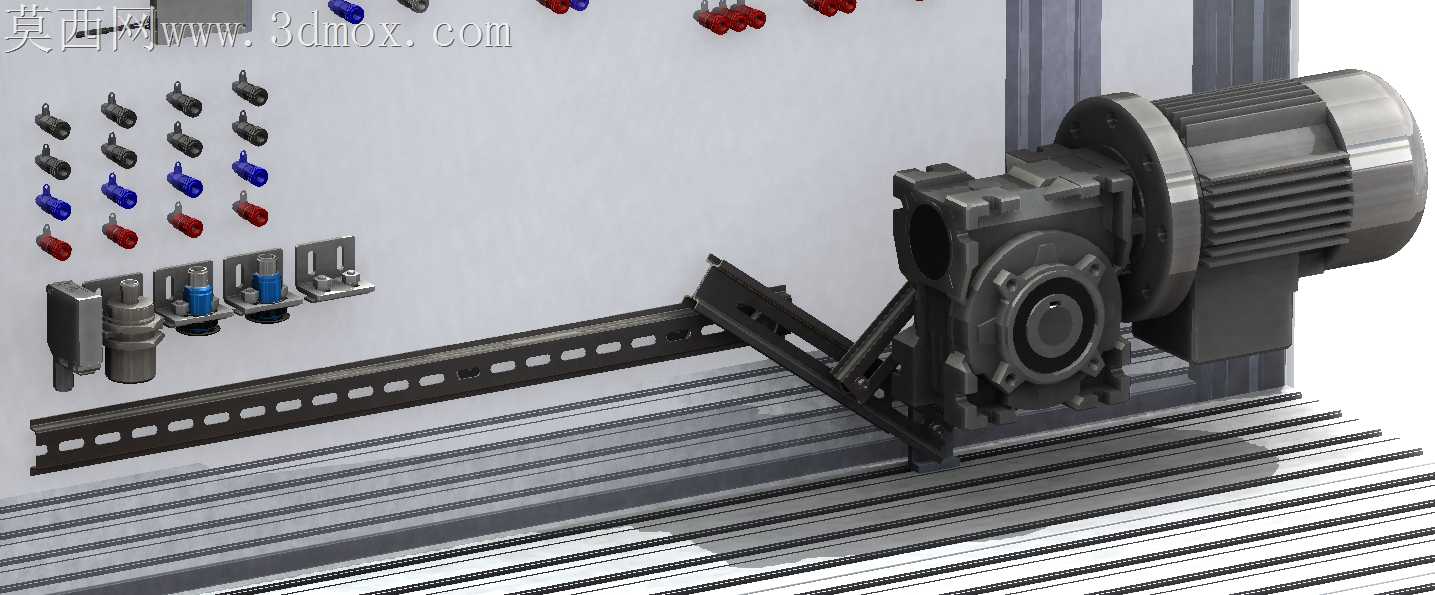

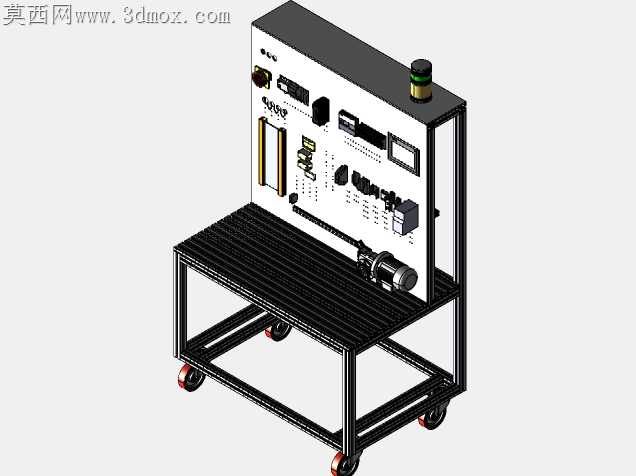

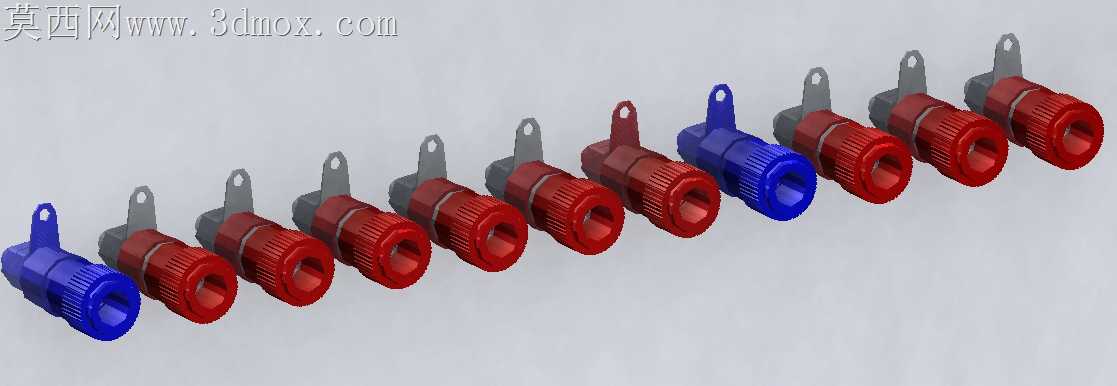

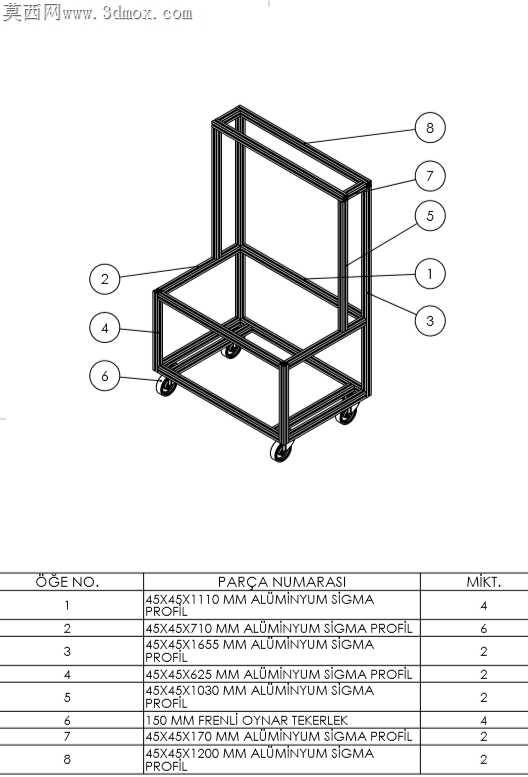

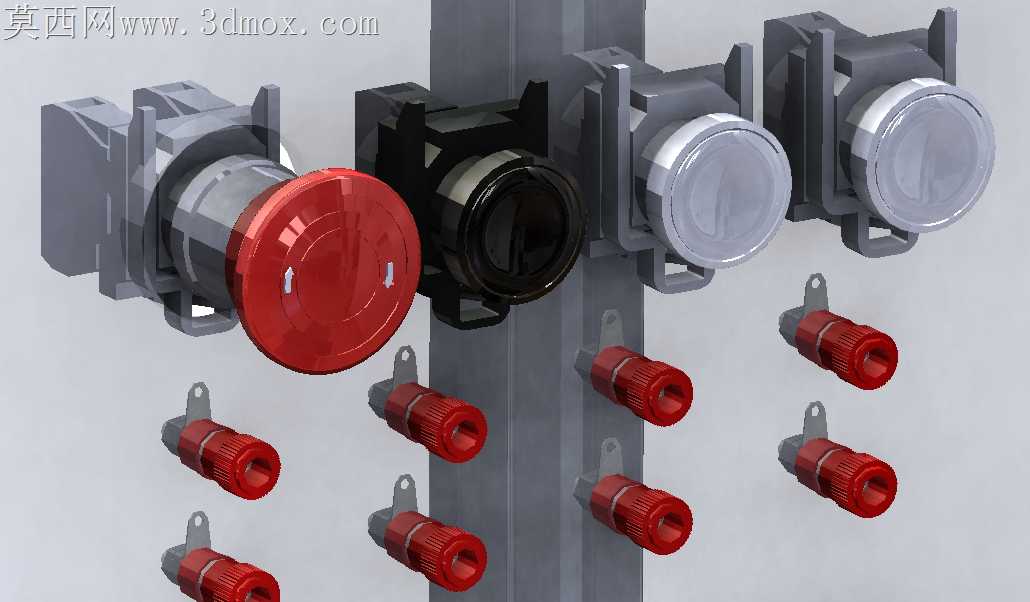

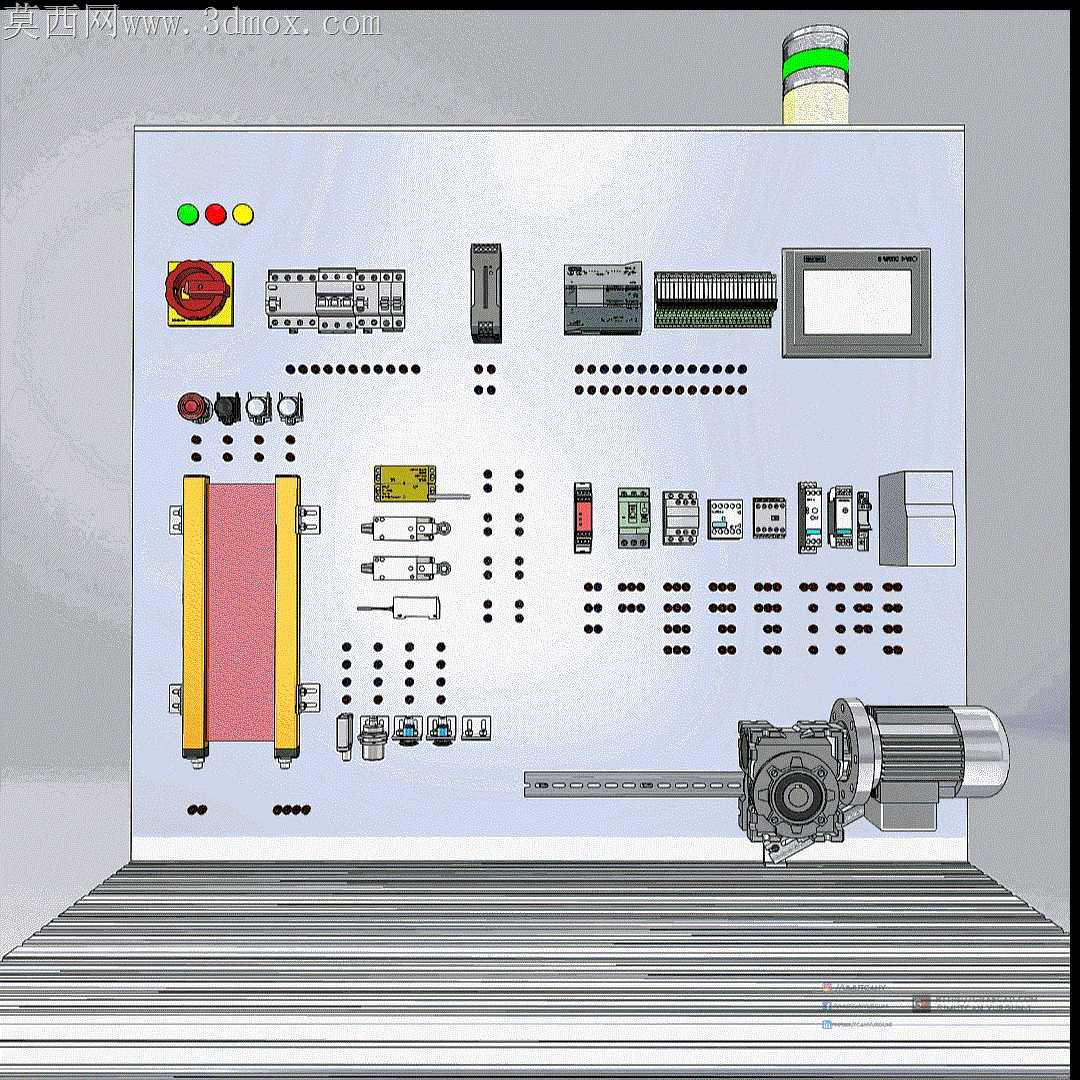

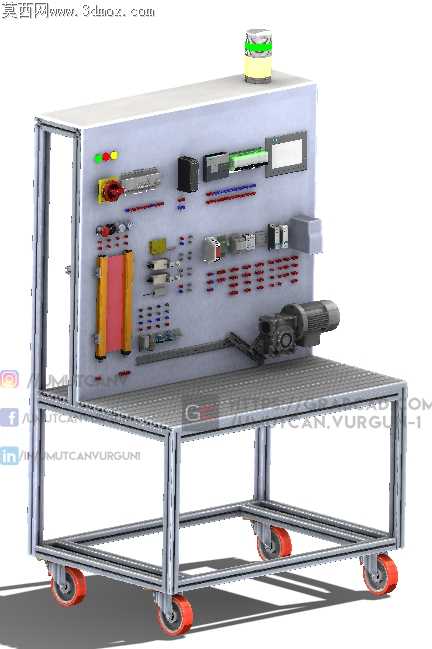

电气实训场景里最容易被忽略的痛点，是实训台反复挪动、元件频繁拆装带来的框架形变与接线松动问题，这款可移动电教桌的结构设计，刚好针对这类现场工况做了针对性的适配处理。框架采用工业铝型材拼接，没有采用焊接一体式结构，所有连接节点都预留了0.02mm的装配公差，既避免铝型材热胀冷缩带来的拼接应力，也能在局部型材磕碰变形时单独更换，不用整体拆解台架。台面上的元件安装板没有直接锁死在框架上，而是通过四个可调式浮动支撑座连接，学生反复插拔接线端子、拧动按钮开关时，安装板能吸收微小的操作冲击力，不会把震动直接传递到框架连接节点，长期使用也不会出现型材拼接处松旷的问题。底部的脚轮安装座做了加厚折弯处理，和铝型材的连接面增加了防滑垫片，满载状态下推行时，脚轮不会因为局部应力集中出现座体开裂的情况，台架下层预留的空置层架，没有做满铺式台板，只保留了型材支撑梁，既减轻整体重量方便挪动，也能让实训过程中掉落的螺丝、导线头直接落到地面，不会积存在台架内部造成清理死角。台面上的元件排布没有追求视觉上的绝对规整，而是按照电气接线的走线逻辑预留了线槽空间，强电元件和弱电信号元件之间留出了足够的安全间距，顶部的三色警示灯安装座做了倾角处理，坐在实训位上的学生不用抬头就能清晰看到灯组状态，不会因为视角遮挡误判设备通电状态。台架侧面的门板采用内嵌式安装，铰链选用可拆卸式结构，需要检修框架内部走线时，不用拧动多颗固定螺丝就能直接拆下门板，日常实训关闭时门板和框架表面齐平，不会突出磕碰过往人员。台面的网格板采用防滑镀锌材质，边缘做了包边处理，放置重型电机类实训元件时不会打滑，焊接实训模块时溅落的焊渣也不会轻易粘附在台面上，日常清理只需要用干布擦拭即可。框架的所有型材端面都加装了塑料端盖，既避免铝型材切割毛刺划伤操作人员，也能防止灰尘、金属碎屑进入型材槽道内部，造成后续调整安装位置时滑块卡滞。
