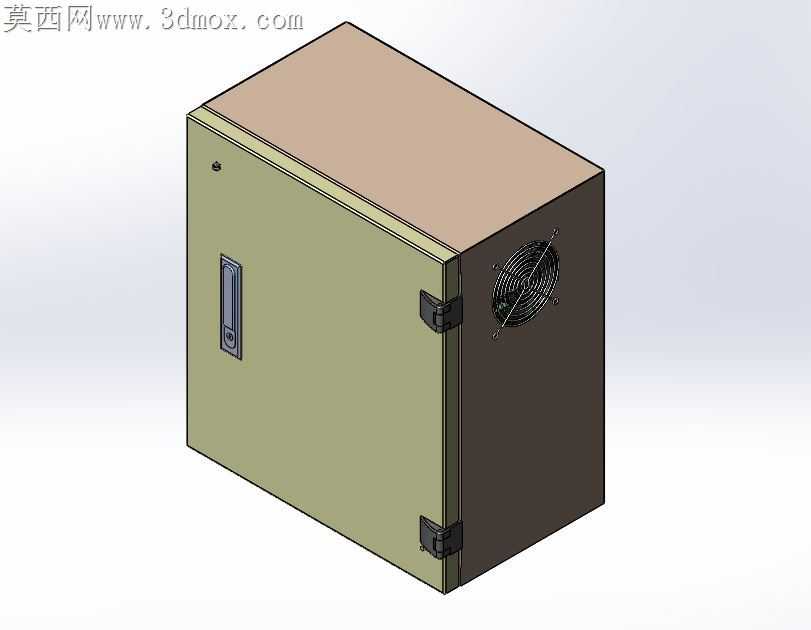

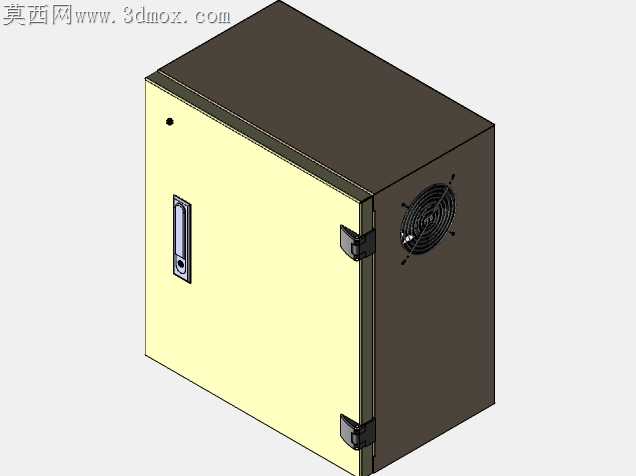

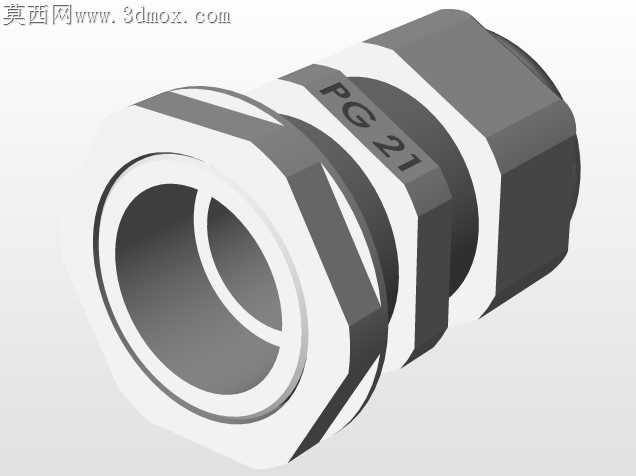

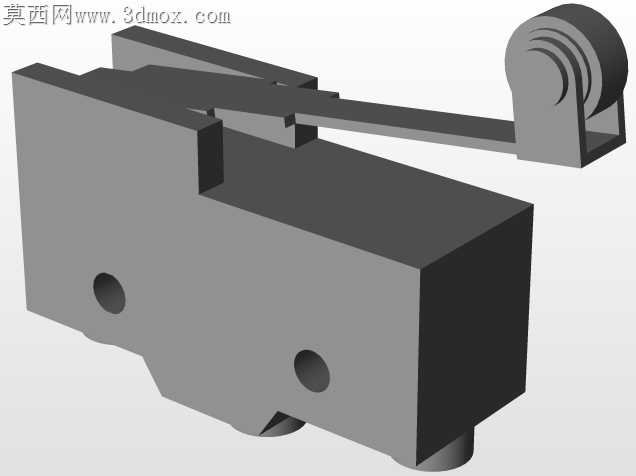

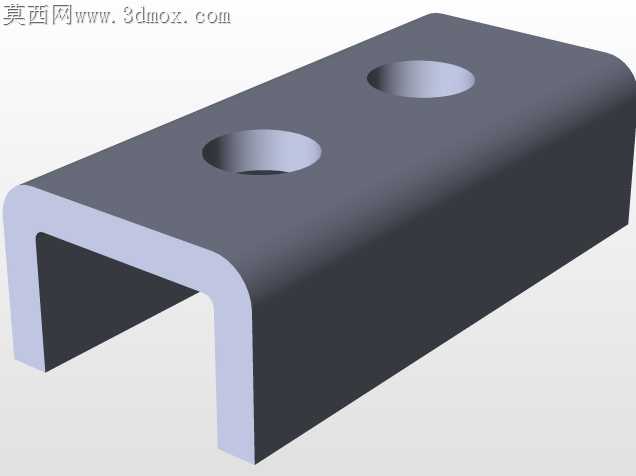

可配置尺寸单门壁挂式电气柜体结构

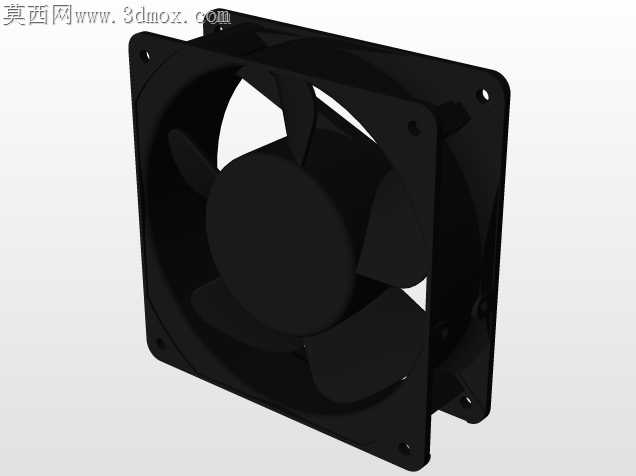

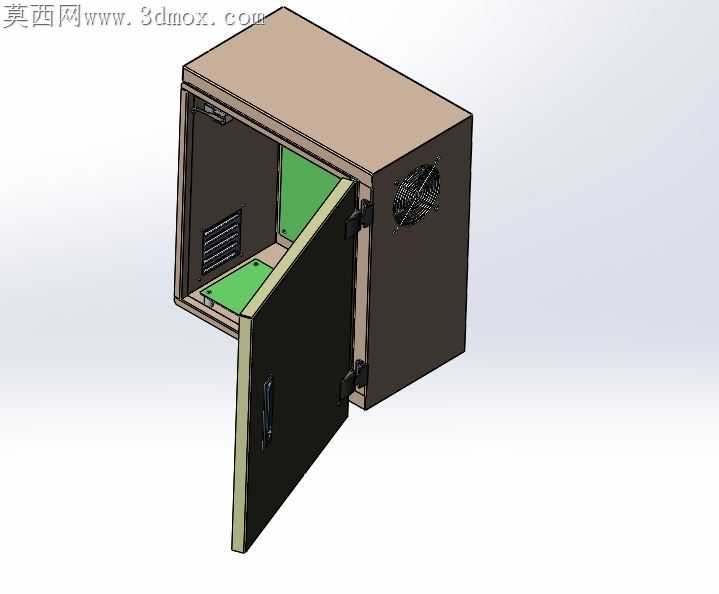

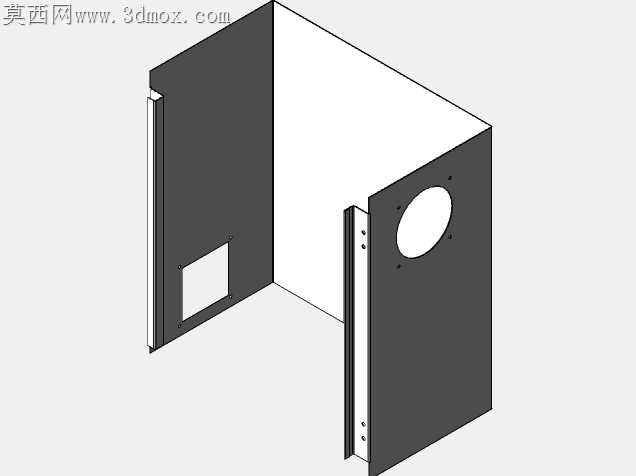

车间现场壁挂安装的小型电气柜，最容易被忽略的痛点是柜门开合干涉与侧边散热位的加工偏差，很多批量下料的柜体因为铰链位公差预留不足，现场安装后柜门蹭到柜体内侧安装板，或是散热风扇开孔与安装板走线位冲突，导致二次返工。这款单门电气柜在结构设计阶段就把这些现场反馈的问题揉进了细节里，柜身与柜门连接的铰链位预留了0.8mm的装配调整间隙，不用在现场锉削铰链座就能适配不同批次钣金件的折弯误差，柜门内侧的密封边做了向内收的折边处理，既可以挡住车间飞溅的金属碎屑进入柜内，也不会因为折边过高顶住柜内的绿色安装板。柜内的安装板没有采用满焊固定的方式，而是在柜体侧壁预留了可调的安装腰孔，安装板可以根据内部元器件的尺寸前后调整30mm的距离，遇到尺寸偏大的接触器或是接线端子排时，不用重新裁切安装板就能完成装配，侧边的散热风扇开孔位置特意避开了安装板的走线区域，风扇安装位周围压了一圈加强筋，避免钣金件因为开孔导致的刚度下降，运输过程中不会出现扇叶蹭到防护网的问题。柜门的锁具安装位做了沉台处理，锁具安装后表面与柜门齐平，不会突出柜面在人员巡检时剐蹭工作服，柜身顶部的折边做了向外倾斜3度的导水角，即使安装在偶尔有凝露滴落的车间角落，水珠也会顺着折边流到柜外，不会顺着接缝渗进柜内损伤元器件。很多小型电气柜设计时只考虑内部元器件的排布，忽略了壁挂安装时的固定位强度，这款柜体的背部壁挂安装孔位压了凸包加强结构，挂装在墙面或是设备支架上时，不会因为柜内元器件重量导致柜体背部钣金变形，安装孔的间距也适配市面上通用的壁挂支架尺寸，不用额外打孔就能直接固定。柜内底部预留了走线孔的敲落位，现场接线时可以根据线缆的走向选择敲落对应的孔位，不用现场用开孔器二次加工，敲落孔的边缘做了钝化处理，不会割破线缆的绝缘层。柜门开合角度可以达到120度，完全打开后不会挡住柜内元器件的接线操作，柜门内侧还预留了线槽安装位，可以把柜内的控制线整理固定在柜门内侧，不用把所有线缆都堆在安装板上，既方便后期检修排查线路，也能避免线缆堆积影响内部散热。
