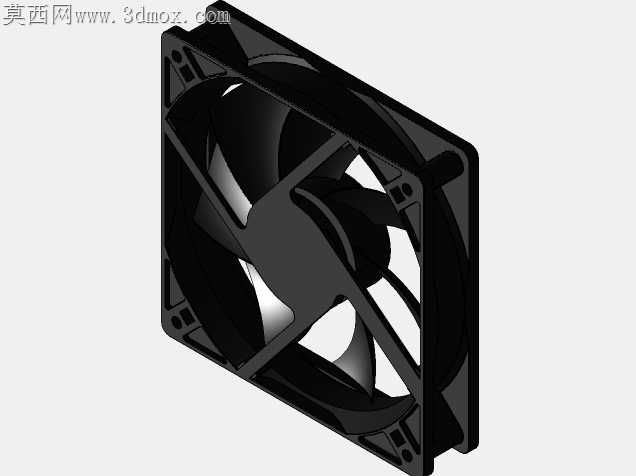

120mm规格PC机箱散热轴流风机结构

常规120mm机箱风扇量产时最容易出现的问题，是扇叶转动时的动平衡偏差，加上外框注塑缩水导致的安装孔位同轴度偏移，装到机箱上很容易出现高频共振，哪怕转速不高也会带出细碎的嗡鸣，长期运行还会加速轴承磨损。这款风机的外框做了针对性的结构调整，四个角的安装柱没有做等厚设计，靠近框体边缘的位置加了0.8mm的加厚筋位，注塑冷却时能抵消角位的收缩应力，不用后续二次整形就能保证四个安装孔的位置度公差控制在0.1mm以内，装到机箱固定位时不会出现螺丝硬拧才对齐的情况，避免框体受安装应力拉扯产生形变蹭到扇叶边缘。扇叶的曲面没有沿用常规的等倾角设计，叶根到叶梢的倾角做了连续渐变，靠近中心轮毂的位置倾角偏大，能快速把轮毂附近滞留的紊流导出去，叶梢位置倾角收窄，减少和框体内壁之间的气流剪切噪音，扇叶和外框内壁的间隙控制在1.2mm，既不会因为间隙太小出现装配干涉，也不会因为间隙太大漏风降低风压。外框内侧的导风筋没有做整圈连续结构，而是在对应四个安装柱的位置做了断开处理，气流经过筋位时不会产生连续的涡旋，能把运行时的风噪压低2到3分贝。轮毂位置的压盖和中管的配合做了0.05mm的过盈设计，装配时压到位就不会出现松脱，不用额外打胶固定，也方便后续拆解维护轴承。扇叶做了七片不等距排布，相邻扇叶的夹角差控制在3度以内，既能打散转动时的固有频率避免共振，也不会因为夹角差太大导致出风不均。外框背面的走线槽做了下沉式设计，供电线嵌进去之后不会凸出于框体平面，装到机箱冷排或者防尘网位置时，不会因为线材挤压出现框体翘起的问题，保证安装面完全贴合，减少缝隙漏风。扇叶边缘做了0.3mm的圆角处理，注塑脱模时不会出现毛边，不用后续人工修边就能保证每一片扇叶的重量差控制在0.02g以内，动平衡调试时只需要加极小的配重块就能达标，减少量产时的调试工时。
