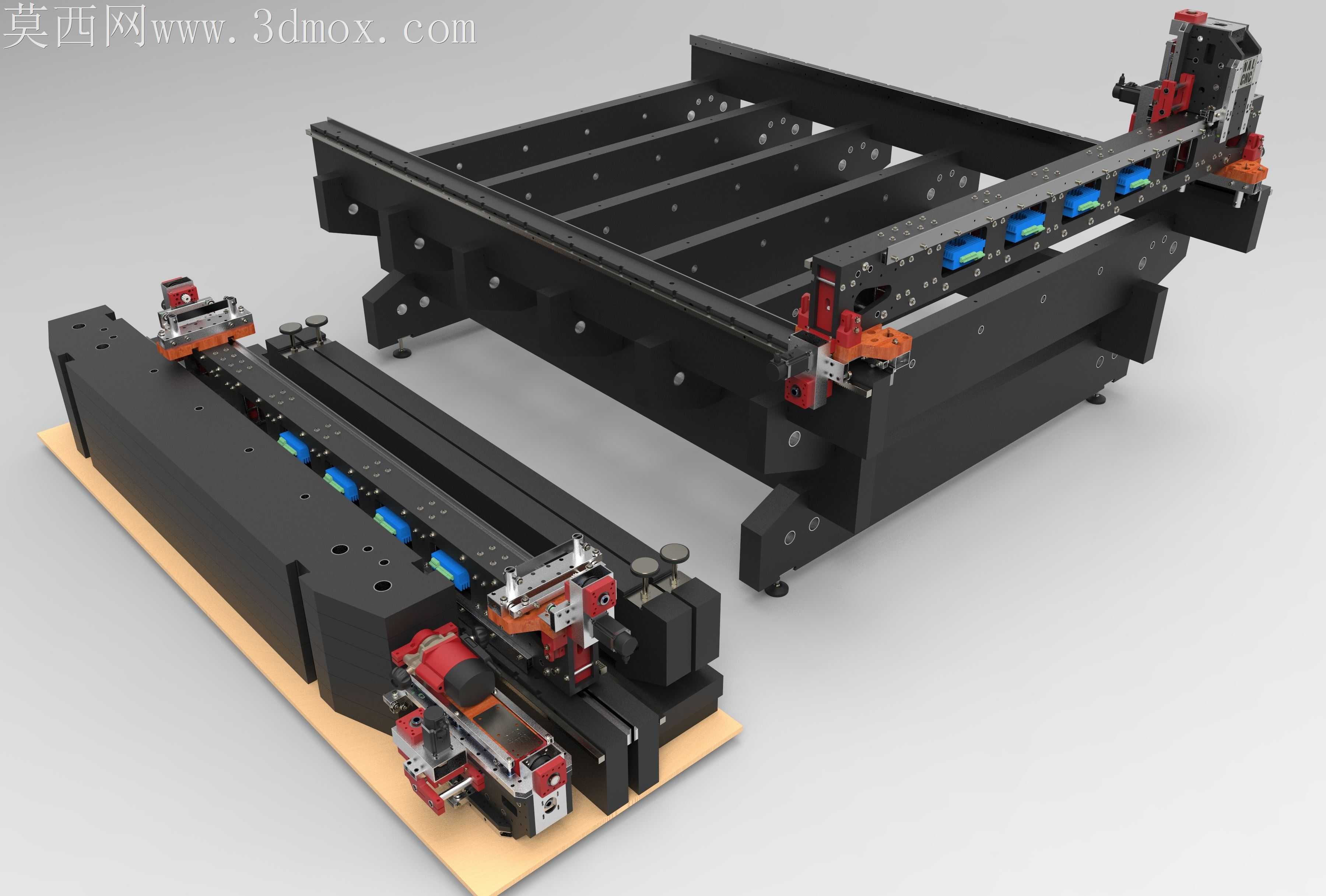

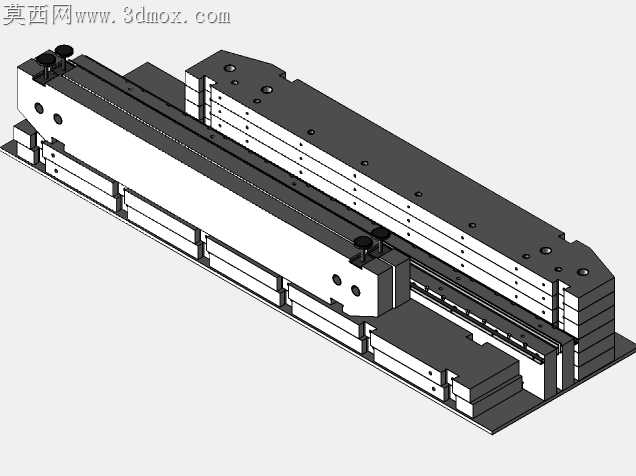

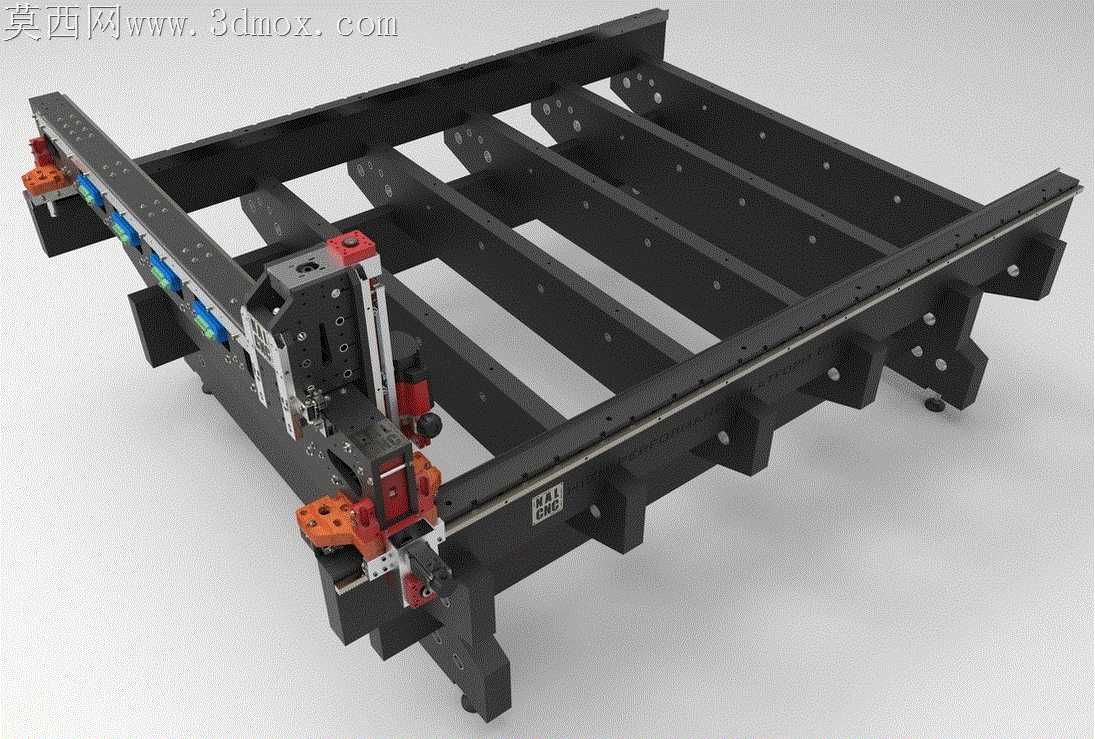

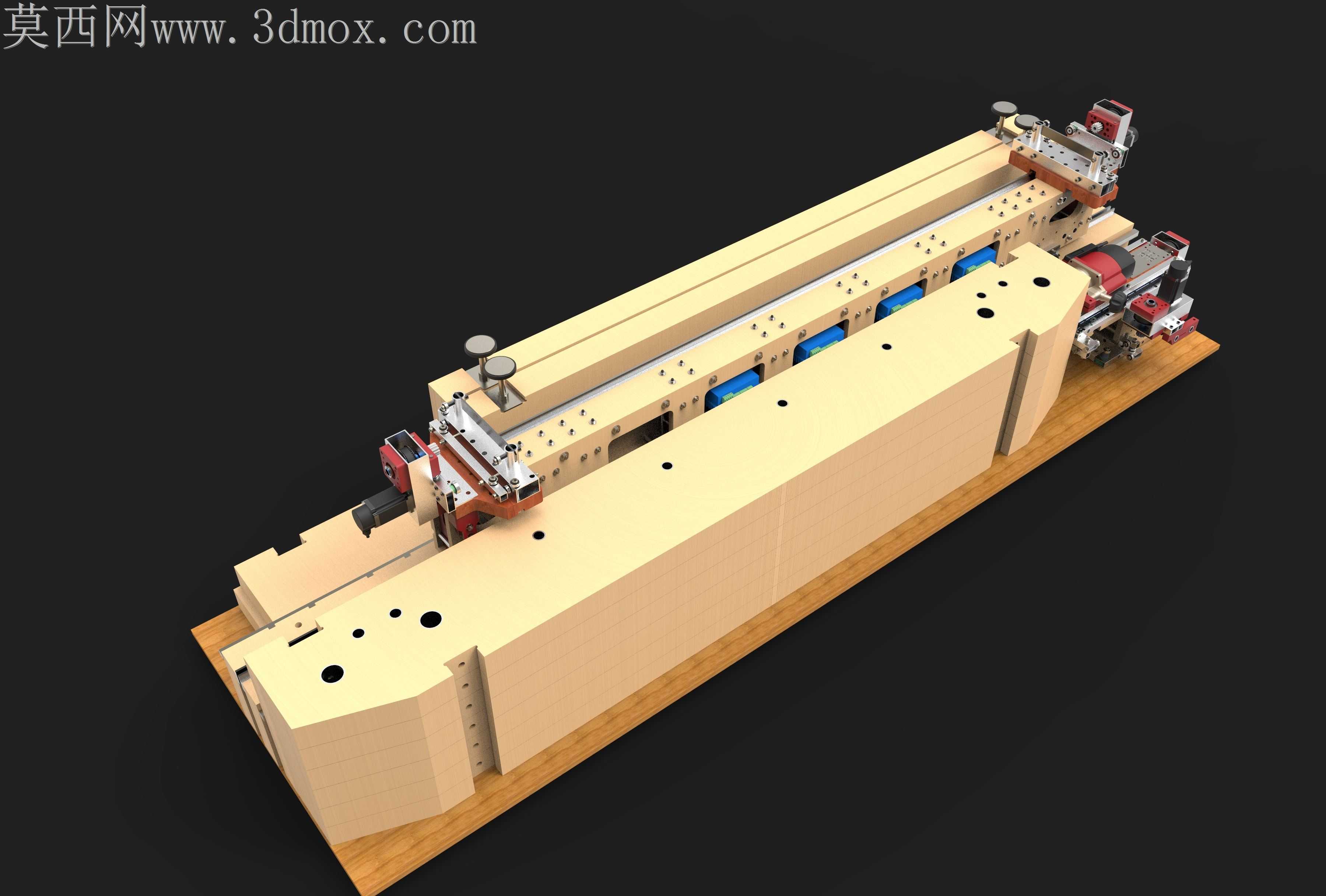

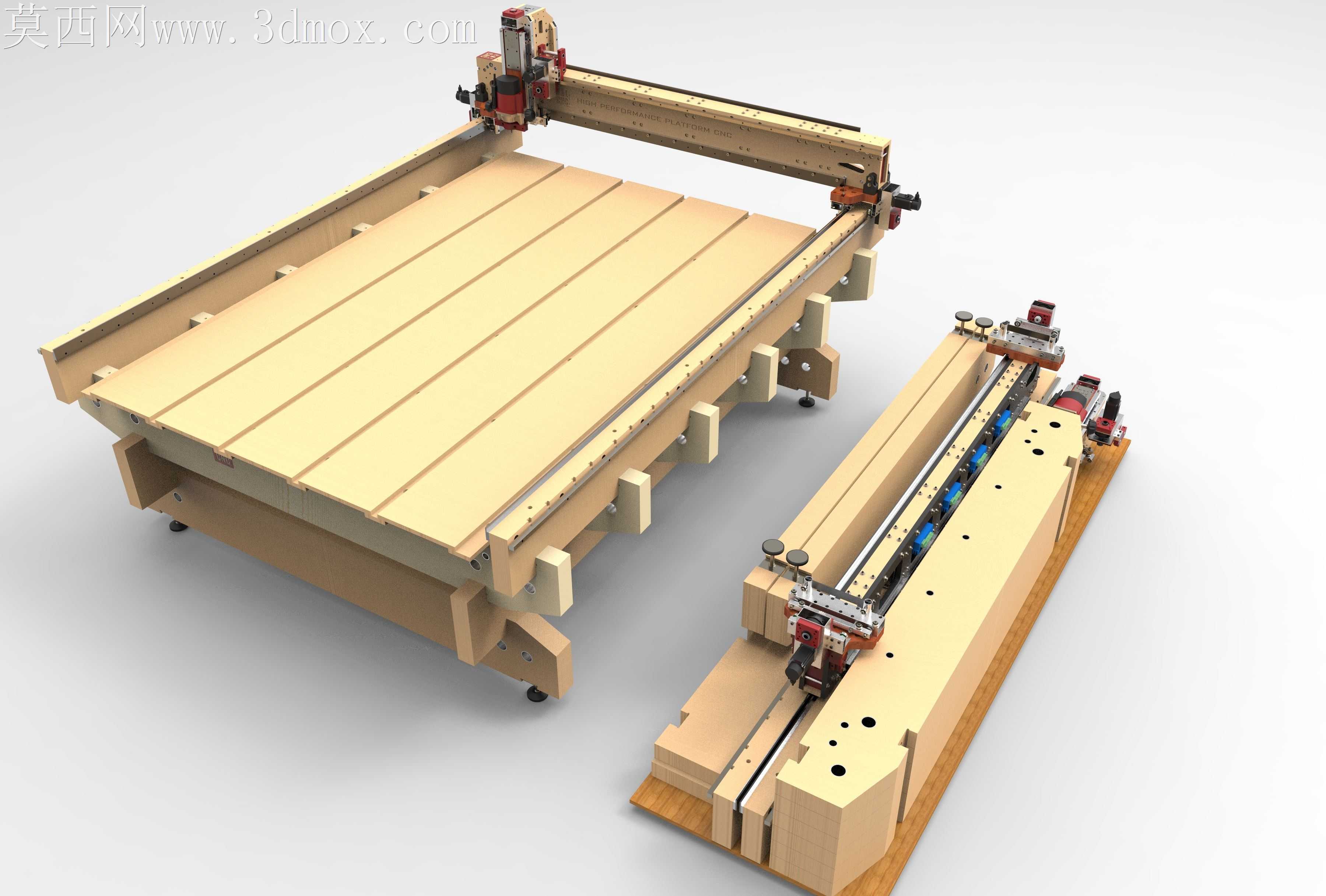

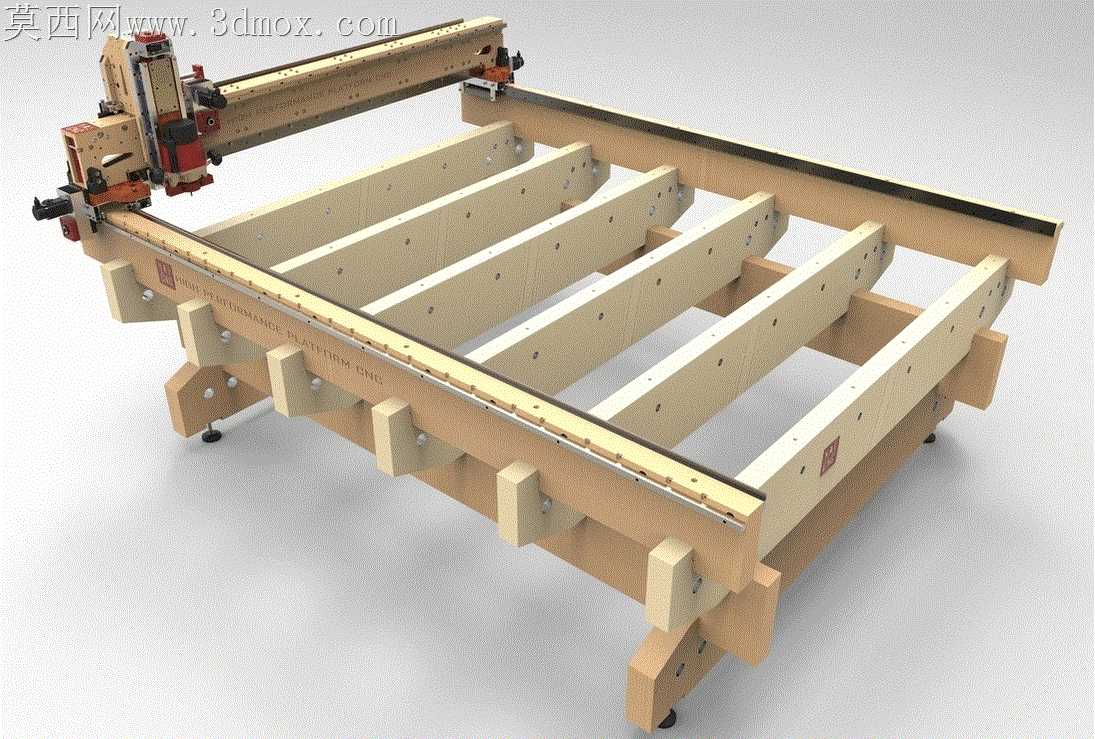

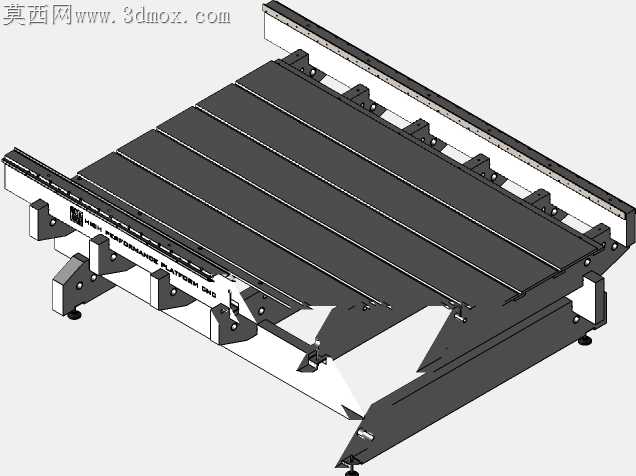

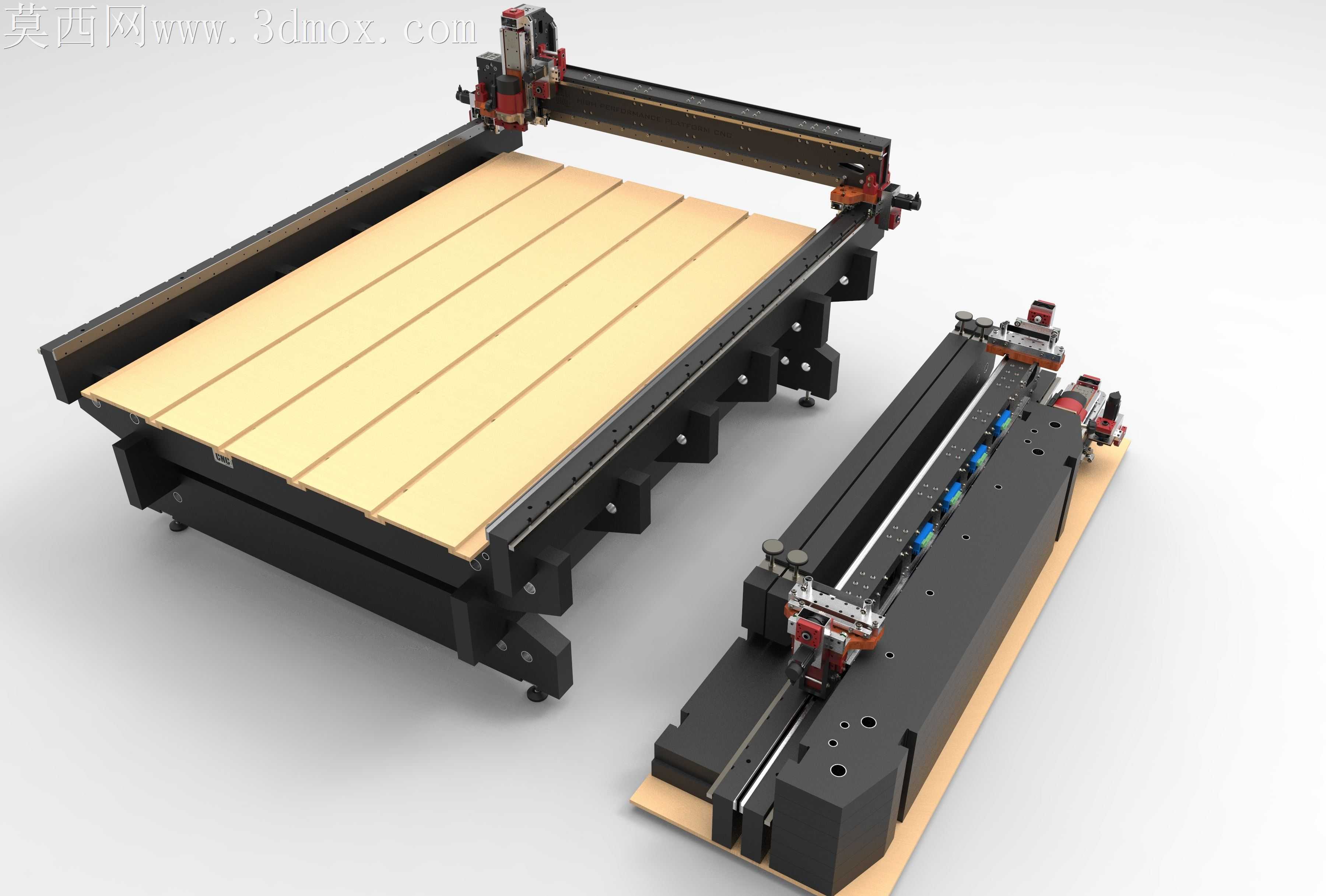

大型木工数控加工性能平台结构

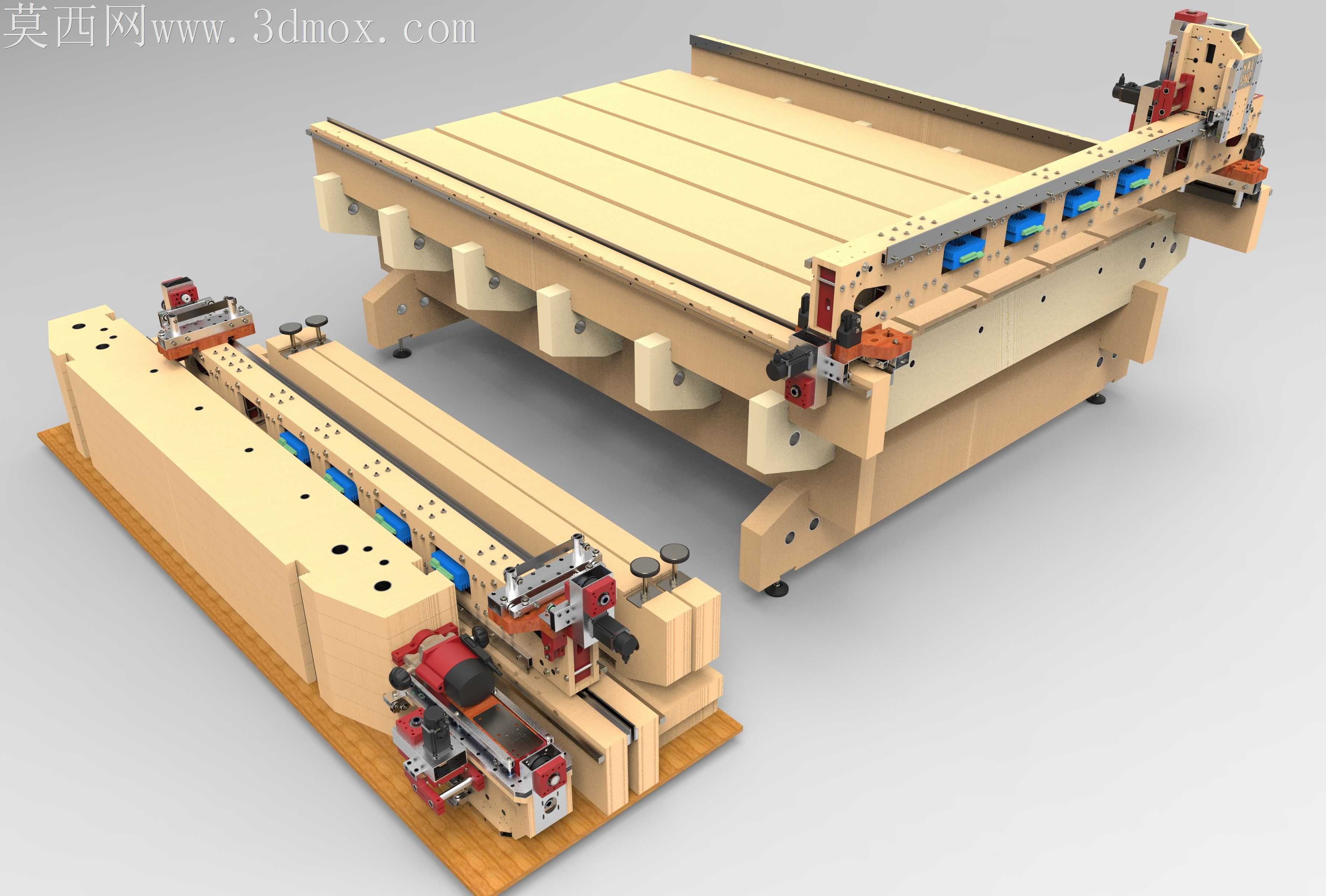

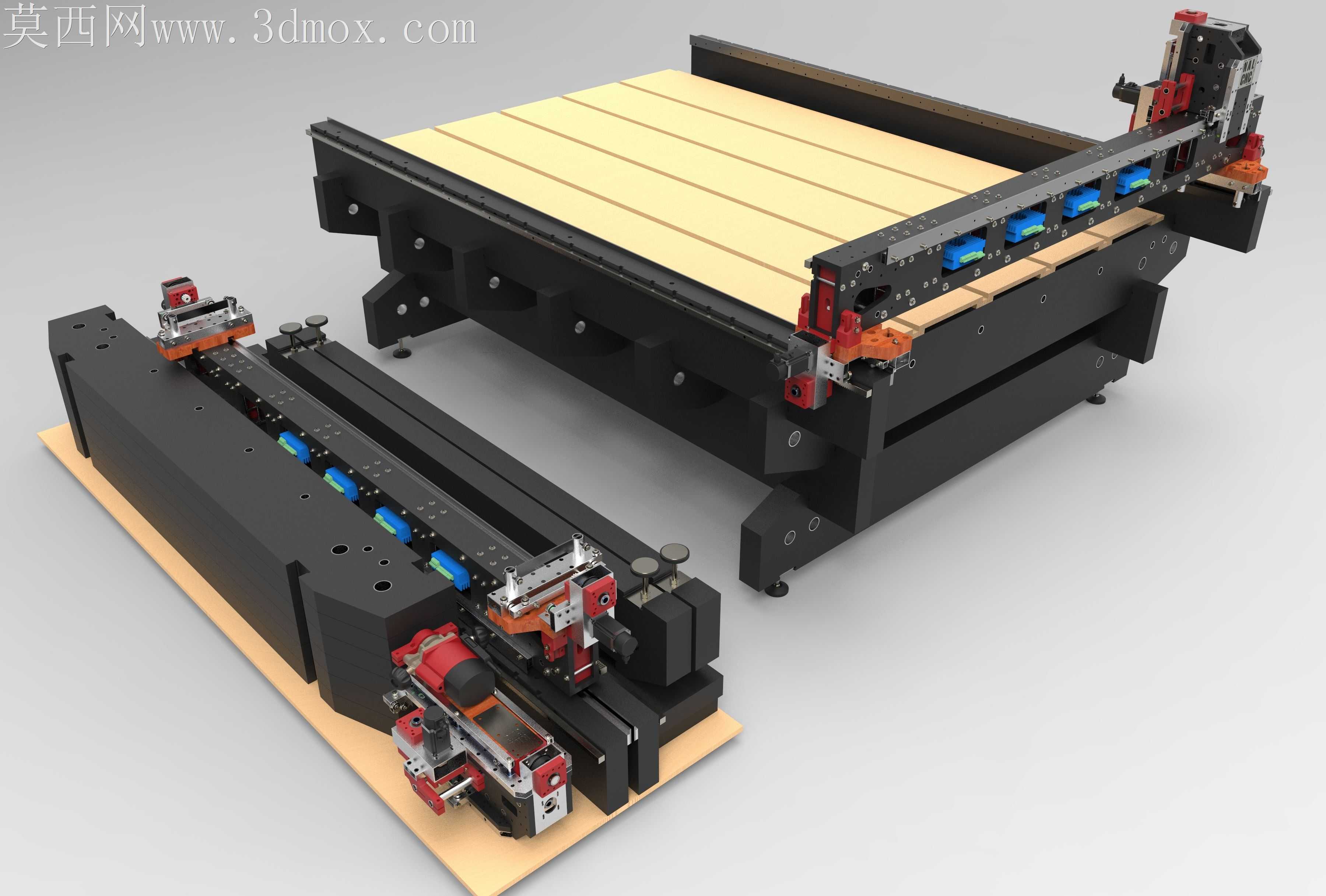

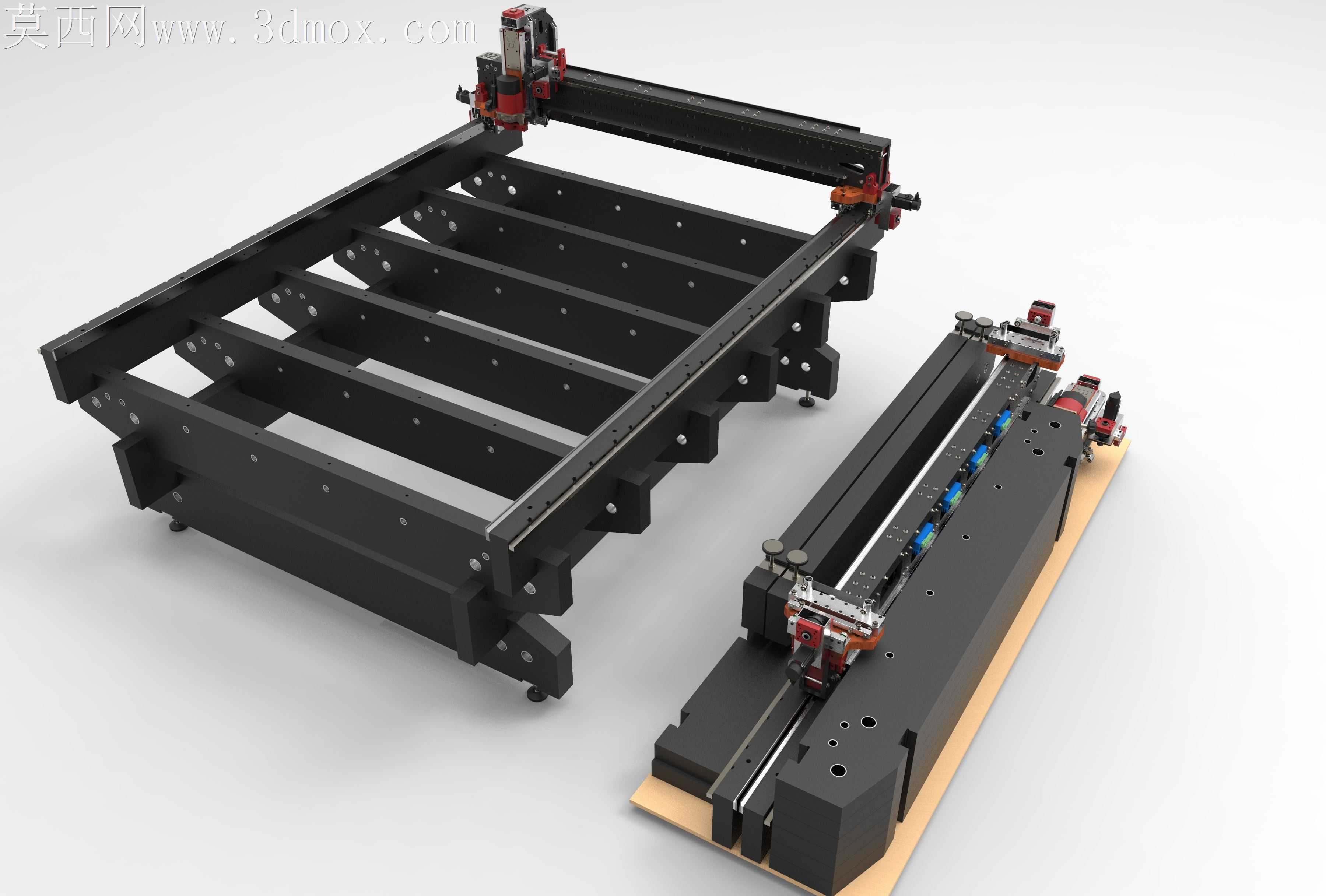

实木板材开料、多层复合板铣削加工现场，最容易被忽略的隐患是长幅面工件送料时的台面翘曲，以及多轴头切换时的定位偏移——这类问题不会直接触发设备报警，却会在批量加工时累积出毫米级的尺寸偏差，造成整批板材报废。这款数控加工平台的结构设计，恰好针对这类现场痛点做了针对性的结构优化。台面采用分腔式铝型材拼接基体，每间隔600mm设置一组嵌入式支撑筋，区别于传统整板焊接台面的应力集中问题，拼接处预留0.02mm的热胀补偿间隙，即便长时间连续切削产生台面温升，也不会出现中部拱起导致的板材吸附失效。X向传动采用双导轨平行布置，导轨安装基面做了刮研处理，每根导轨的直线度公差控制在0.01mm/1000mm以内，搭配双侧齿轮齿条同步传动，避免长行程下的单驱传动滞后，即便是2.7米幅面的整板送进，刀头落点的重复定位精度也能稳定控制在0.05mm以内。主轴安装座做了快换式结构优化，不同功率的切削主轴、钻孔头可以在不拆解传动链路的前提下完成更换，安装面设置了锥形定位销，更换后的同轴度偏差无需二次校准就能满足加工要求。台面的真空吸附腔做了分区设计，加工小幅面工件时可以单独开启对应区域的吸附阀，避免全域吸附带来的气源浪费，每个吸附腔边缘设置了弹性密封胶条，即便板材表面存在轻微的不平整，也能保证足够的吸附力，不会出现切削过程中工件移位。走线槽全部内嵌在台架的型材空腔内，避免加工产生的木屑堆积在线缆表面造成磨损，拖链选用低摩擦耐磨材质，X轴全行程往复运动时不会出现线缆拉扯、卡顿的问题。台架底部设置了可调式支撑脚，地面存在不平整时可以单独调整每个支脚的高度，保证台面整体水平度，无需额外浇筑设备安装基础，就能满足现场安装的精度要求。刀头侧的除尘吸口做了随动式设计，吸口始终贴合刀头切削位置，木屑产生的瞬间就被吸走，不会在台面上堆积刮伤已加工的板材表面。
