M6规格100A红色正极接线端子结构

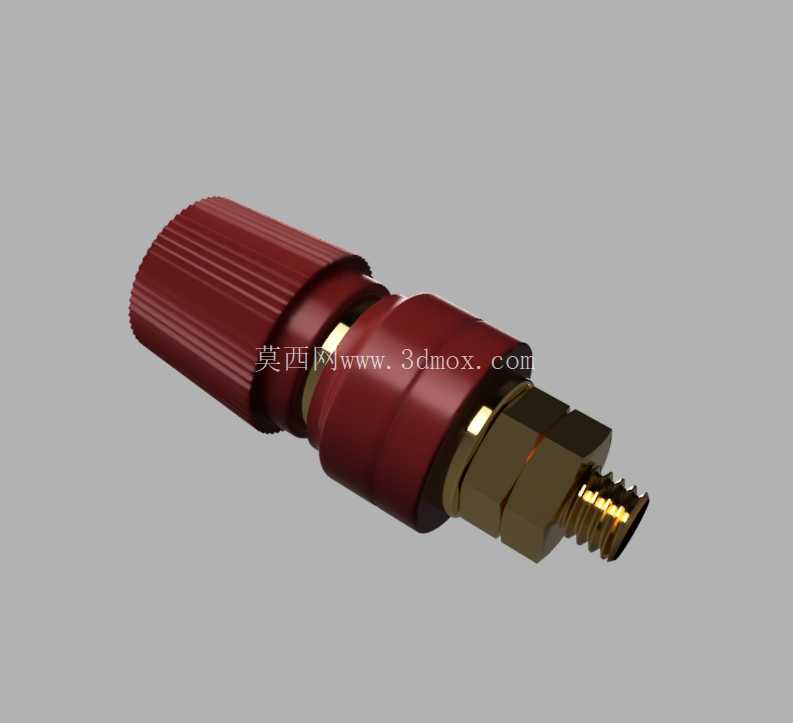

　　在低压直流供电系统的布线作业里，接线端子是实现线缆与设备端可靠导通的核心连接件，这类M6规格的100A红色正极接线柱，常被用在车载12V供电回路、小型储能电源输出端、大功率直流电子设备的电源接入位置，承担大电流导通、极性区分、固定线缆的核心作用。从实际使用场景来看，车载改装场景里这类端子的应用占比不低，比如车载副电瓶加装、车载逆变器接线、越野车辆辅助供电系统布线，都会用到这类大电流接线柱，红色的绝缘外壳能直观区分正负极，避免施工时接反极性造成设备烧毁，这也是电气连接件设计里通用的色彩标识规范，正极采用红色绝缘件、负极采用黑色绝缘件，哪怕是没有经过专业培训的施工人员，也能通过颜色快速识别极性，降低接线失误的概率。从结构设计逻辑来看，这款接线柱采用分层式结构，上部的红色绝缘帽做了滚花处理，表面的竖向防滑纹路能增加手部拧动时的摩擦力，不需要额外工具就能徒手拧下上部压帽，方便穿入接线端子后压紧固定，绝缘帽的直径比下部基座略大，拧动时不会出现打滑脱手的情况。下部的红色绝缘基座承担绝缘隔离作用，将金属导通部分与安装面板完全隔开，避免电流通过安装面板导通造成短路，绝缘基座的台阶式结构能卡在安装面板的开孔处，限制接线柱的安装深度，保证安装后端子的外露高度一致，不会出现部分端子突出过多、部分端子凹陷的情况，适配厚度在1-3mm的金属或绝缘安装面板。

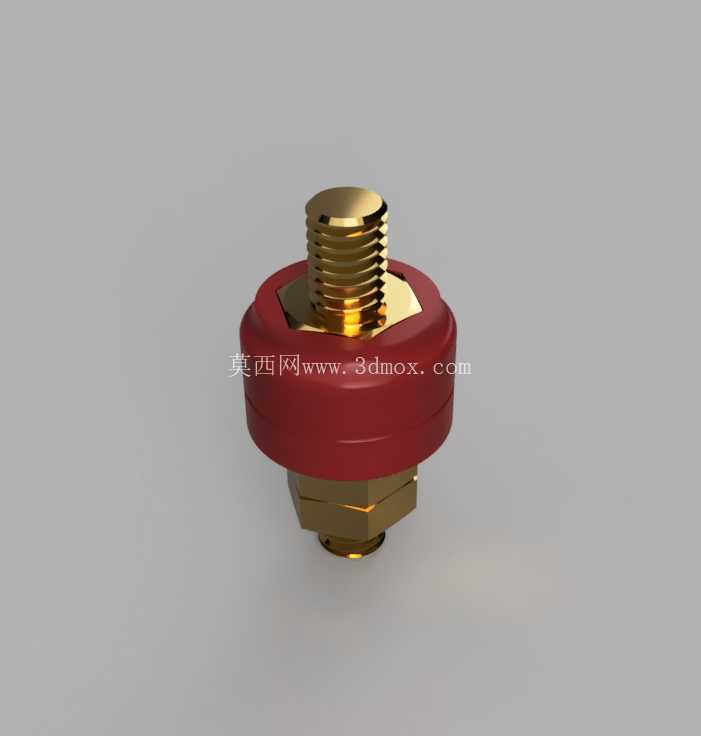

　　底部的金属连接部分采用六角铜柱搭配外螺纹结构，铜材质的导电性能优异，能承载100A的持续大电流通过，不会因为接触电阻过大出现异常发热的情况，六角结构可以用扳手卡住固定，在拧紧紧固螺母的时候不会跟着转动，方便施工时固定安装，M6的螺纹规格是低压大电流接线里的通用规格，配套的螺母、垫片都属于标准五金件，后期维护更换时不需要找特殊规格的配件，降低运维成本。从安装边界来看，这款接线柱的安装开孔直径需要匹配绝缘基座的下部直径，开孔公差控制在±0.2mm即可，过大的开孔会导致接线柱安装后晃动，接触稳定性下降，过小的开孔则无法顺利装入基座，强行压入可能会导致绝缘基座开裂，失去绝缘防护作用。

　　安装时需要在面板两侧加装绝缘垫片，进一步提升绝缘性能，避免金属面板边缘划伤绝缘基座造成漏电风险。上部的压线部分采用平面压紧结构，接线时需要将线缆端头压接对应的O型冷压端子，套在接线柱的金属螺杆上之后拧上红色绝缘压帽，压帽底部的金属垫片会均匀压在冷压端子表面，保证接触面积足够大，大电流通过时不会因为接触面积过小出现局部过热。在实际选型时，需要匹配回路的持续工作电流，这款100A规格的接线柱，适配16平方毫米以下的多股铜芯线缆，持续载流量能满足大部分车载、小型储能、直流电子设备的供电需求，如果回路电流长期超过80A，需要定期检查接线位置的温度，避免因为压线松动造成接触电阻升高引发安全隐患。

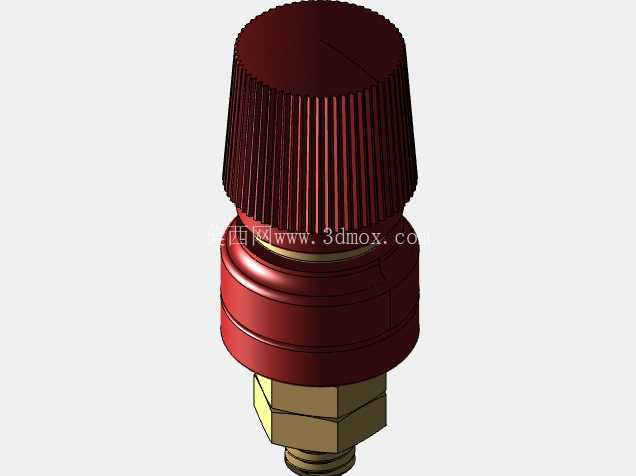

　　绝缘部分的材质采用耐温阻燃的工程塑料，能在-40℃到120℃的环境温度下正常工作，不会因为车载引擎舱的高温出现绝缘件变形、开裂的情况，也能抵御常规的机油、灰尘侵蚀，在复杂的车载环境下能长期保持稳定的绝缘性能。从三维建模的角度来看，这类接线柱的建模需要重点关注几个配合尺寸：绝缘帽与金属螺杆的配合间隙，要保证绝缘帽能顺畅拧动，同时不会出现过大的旷量；绝缘基座的台阶高度要匹配常用安装面板的厚度，保证安装后紧固到位；底部六角铜柱的对边尺寸要符合标准五金件的尺寸规范，确保扳手能正常卡入。建模时还要还原绝缘帽表面的滚花细节，虽然滚花属于外观细节，但在做装配动画或者渲染效果图时，滚花细节能提升模型的真实感，让观看者能直观判断这个部件的操作方式。另外，红色绝缘件的表面做了哑光处理，建模时材质参数要匹配哑光塑料的质感，不要做成高光亮面，否则会和实际产品的外观产生偏差，金属部分的铜材质要做轻微的做旧处理，还原实际铜件的金属质感，不要做成过于光亮的纯铜效果，更贴近工业配件的真实外观。在做设备整体布线设计时，这类接线柱的排布间距要预留足够的操作空间，两个相邻接线柱的中心距不能小于20mm，保证拧动绝缘帽时手部有足够的操作空间，不会碰到相邻的接线柱造成短路，同时要预留线缆弯曲的空间，避免线缆弯折角度过小造成线芯断裂。
