全规格P型电缆固定理线夹

　　在成套电气柜布线、户外通信基站走线、机床内部线束排布以及自动化生产线的线缆敷设作业里，零散线缆如果没有可靠的点位约束，运行过程中很容易随设备振动出现移位、摩擦外皮、相互缠绕拉扯的问题，轻则给后期检修排查线路增加大量理线工作量，重则长期磨破绝缘层引发短路、信号干扰甚至漏电故障。这套P形线缆固定夹就是针对这类布线痛点设计的基础紧固配件，覆盖了从细径信号控制线到大规格动力电缆的全尺寸夹持需求，适配的线缆外径区间从3.2mm一直延伸到35mm，不管是柜内密密麻麻的传感器信号线、通信网线，还是桥架上铺设的粗径动力供电电缆，都能匹配到对应规格的夹体完成固定。

　　从实际安装场景来看，这类P形夹的使用逻辑非常贴合现场布线作业习惯：夹体底部是带安装孔的平直贴装基座，作业时可以先根据预设的布线路径，在安装板、机柜立柱、桥架侧壁或者设备机架的对应点位打孔，用自攻螺丝、抽芯铆钉或者适配的螺栓把夹座牢牢固定在安装基面上，之后把线缆卡入半开放的P形抱箍环内，环抱的内壁完整贴住线缆外圆周，既不会像扎带那样把线缆外皮勒出压痕，也不会给线缆内部的线芯造成额外的挤压应力。和常规的全包式穿线夹相比，这种侧开口的P形结构在后期运维改线时优势非常明显：已经布设完成的线束如果需要新增、调整或者更换某一根线缆，不需要把整根线缆从端头全程穿入夹环，只需要稍微掰开夹体的开口侧，就能把线缆卡入或者取出，在长距离桥架布线、多线束并行排布的场景下，能大幅减少后期线路改造的拆装工作量。

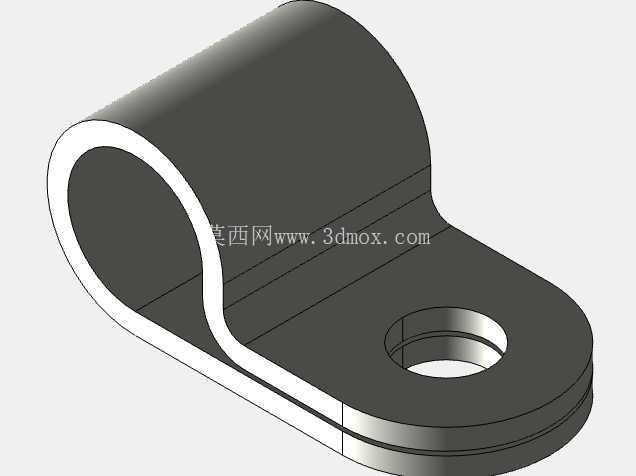

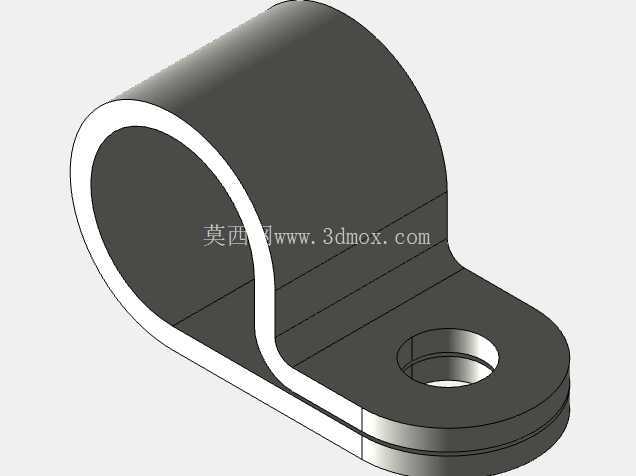

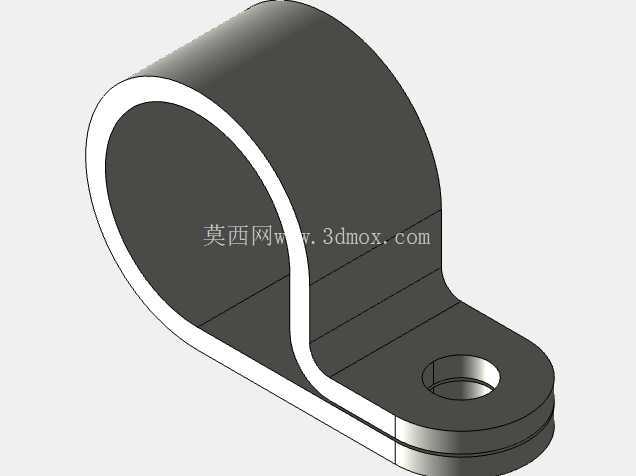

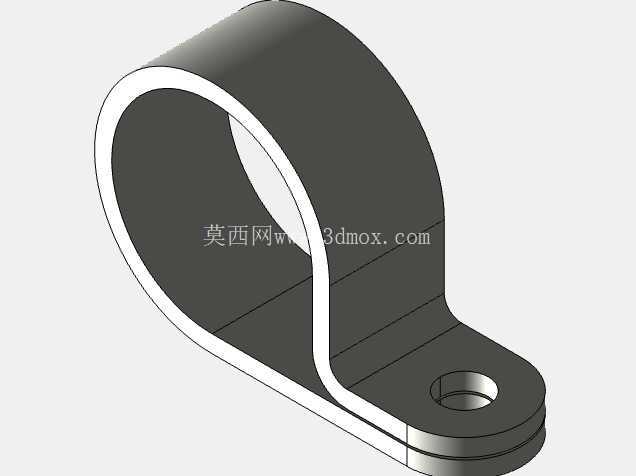

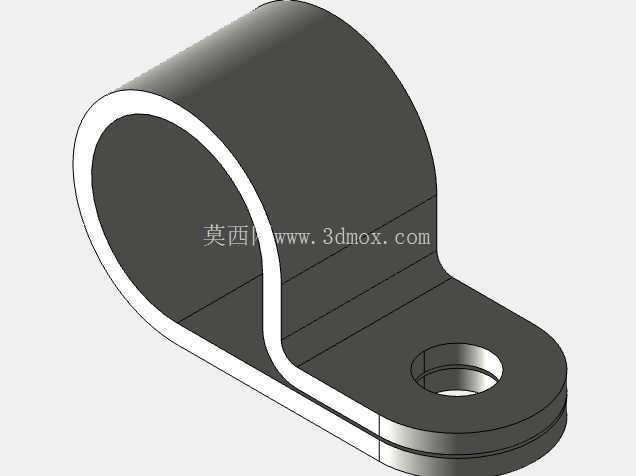

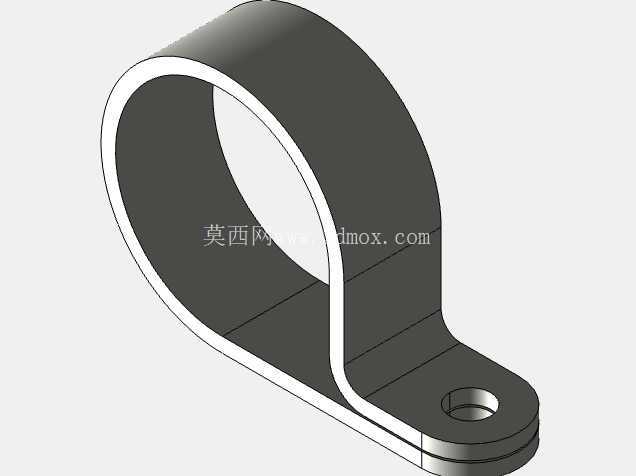

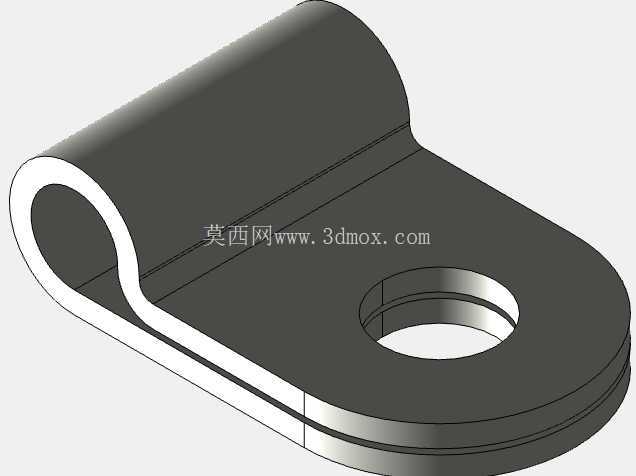

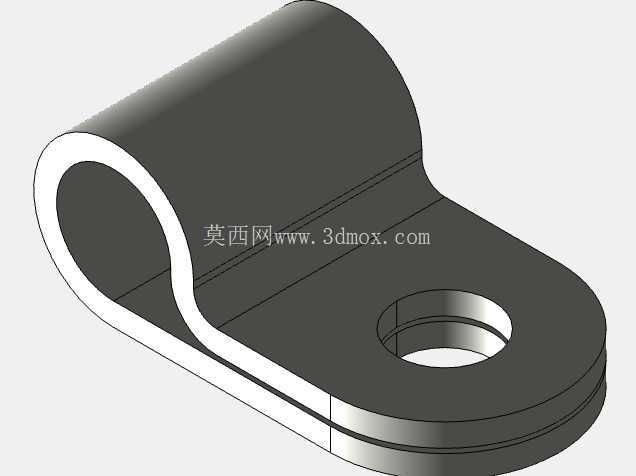

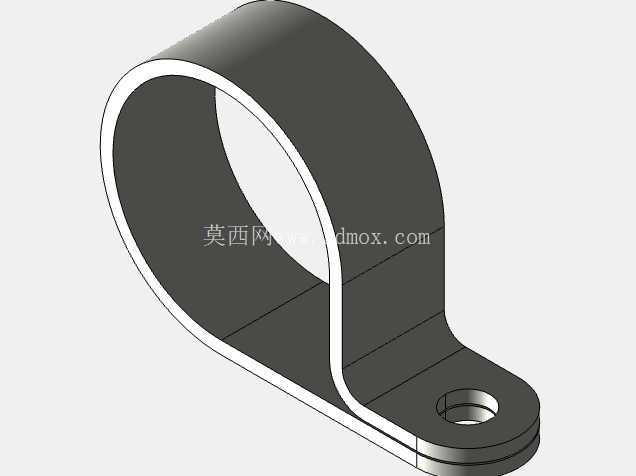

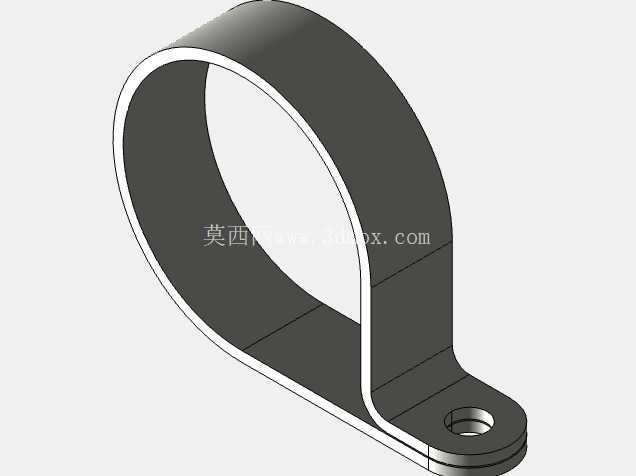

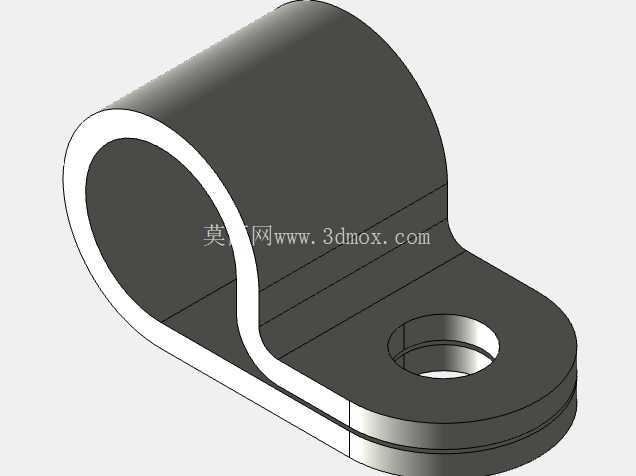

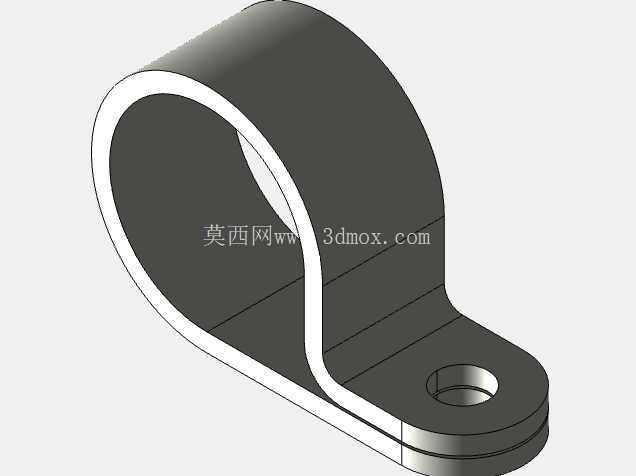

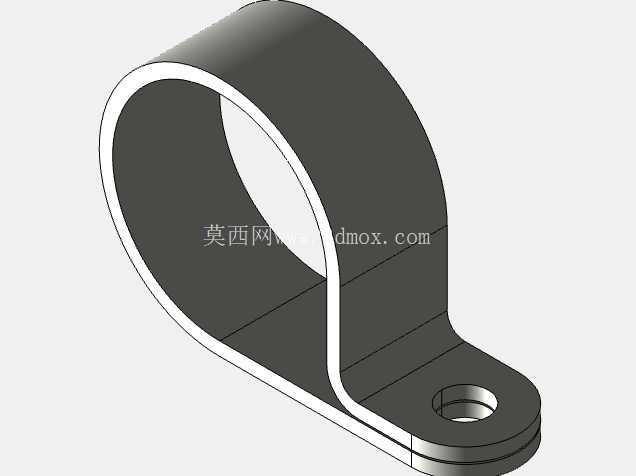

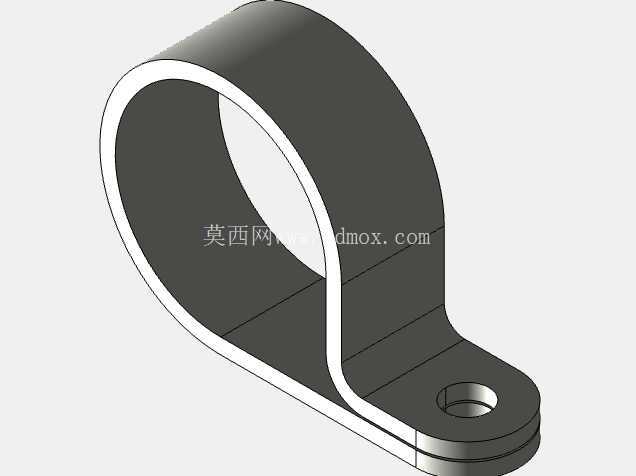

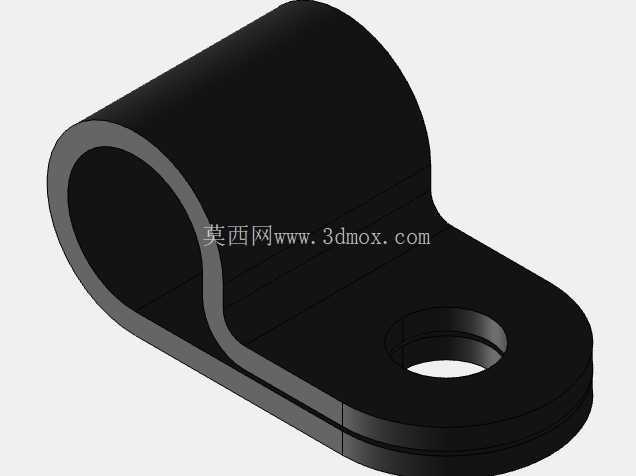

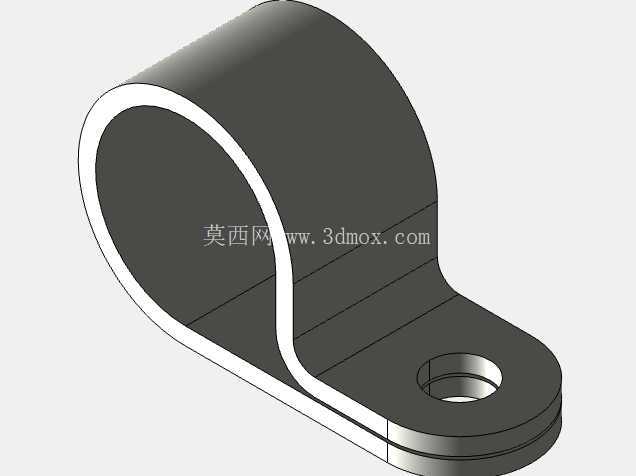

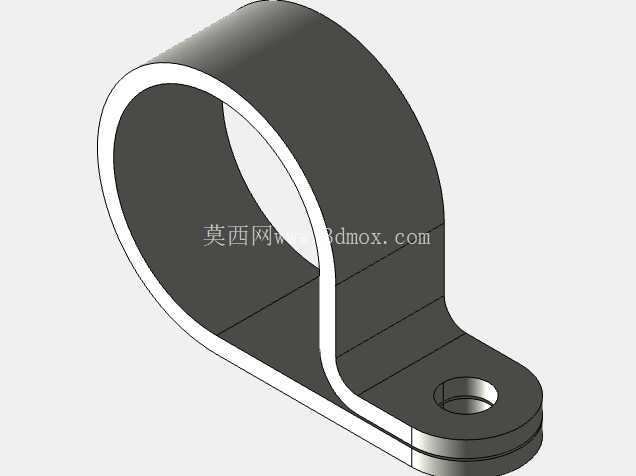

　　整套夹体的结构设计做了全系列的参数化衍生，不同规格之间的安装孔位间距、基座长宽尺寸、抱箍环的内圈直径都随适配线缆外径做了同步梯度调整：小规格夹款整体基座长度不足10mm，安装孔间距仅几毫米，适合在空间局促的小型控制盒、传感器安装支架上固定细径导线；大规格夹款的基座宽度、安装孔孔径随夹体尺寸同步放大，能够承载粗电缆的自重，避免长期使用后夹体从安装面脱落。夹体的R形过渡位置做了均匀的壁厚处理，抱箍环的壁厚根据夹持线缆的重量做匹配，既保证卡入线缆后环体有足够的抱持弹力，不会因为设备长期振动出现线缆松脱滑脱，又控制了掰开开口时所需的操作力度，现场作业人员徒手或者用简易尖嘴钳辅助就能完成线缆装卡，不需要额外的专用工装。

　　结构建模过程中，首先以线缆适配直径作为核心驱动参数，联动控制抱箍环的内圈半径、环体壁厚、基座外轮廓尺寸以及安装孔的中心距与孔径，保证每一个规格型号的夹持范围都和对应标称线径精准匹配，不会出现小夹卡不进、大夹抱不住的问题。夹体所有和线缆接触的棱边都做了圆角倒钝处理，没有尖锐的注塑毛边棱角，即便线缆在设备运行中出现小幅窜动，接触位置也不会割伤线缆的PVC或者橡胶绝缘外皮。底部安装基座的贴合面做了平整化处理，保证锁紧紧固件之后基座可以完全贴紧安装面，不会出现翘曲、悬空，受力后出现断裂的情况。

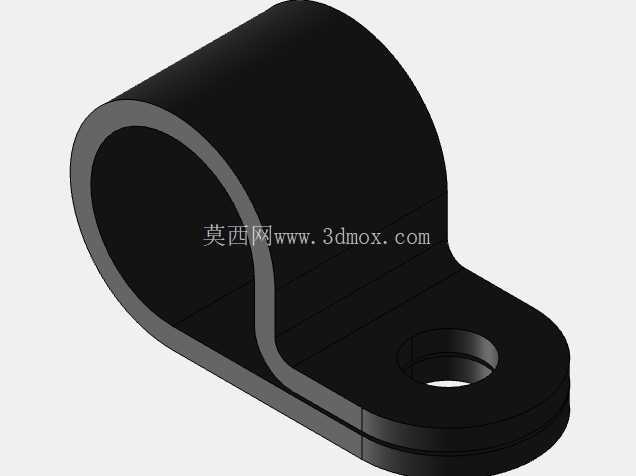

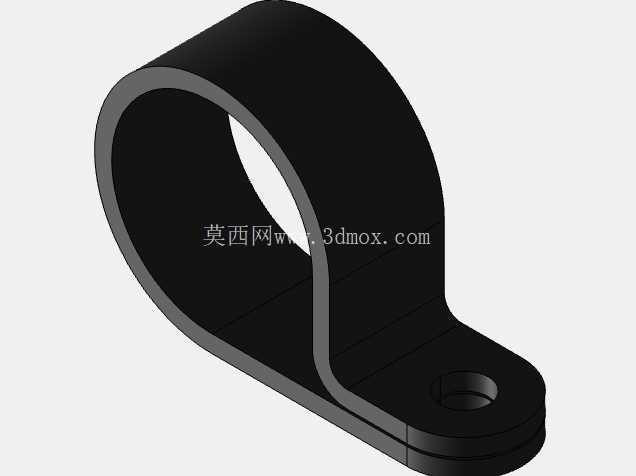

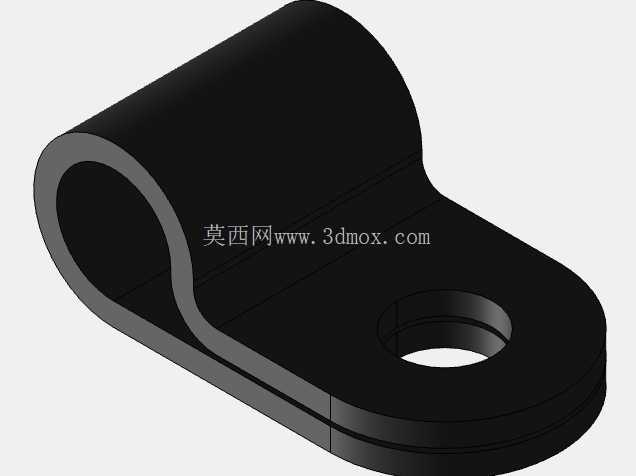

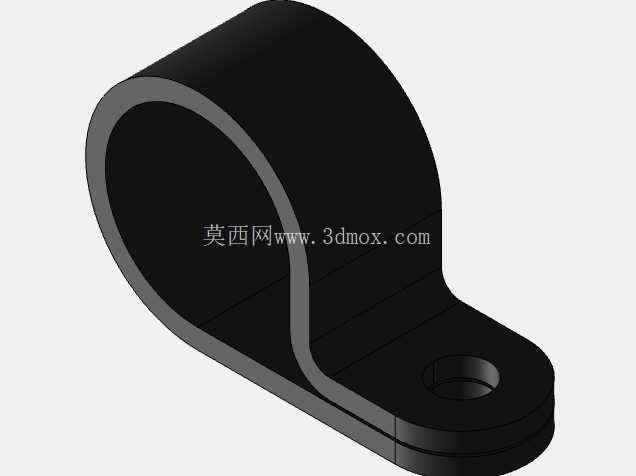

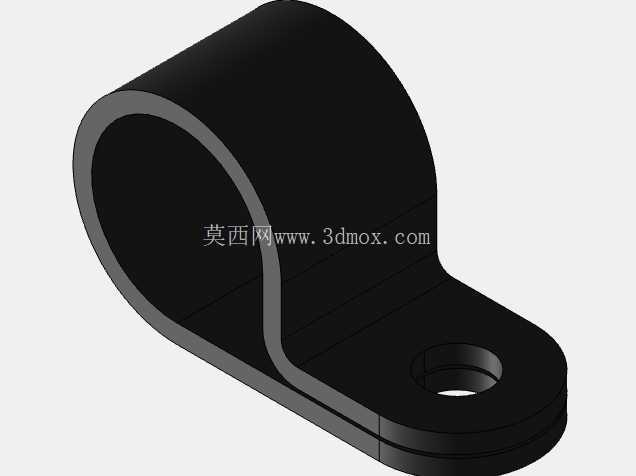

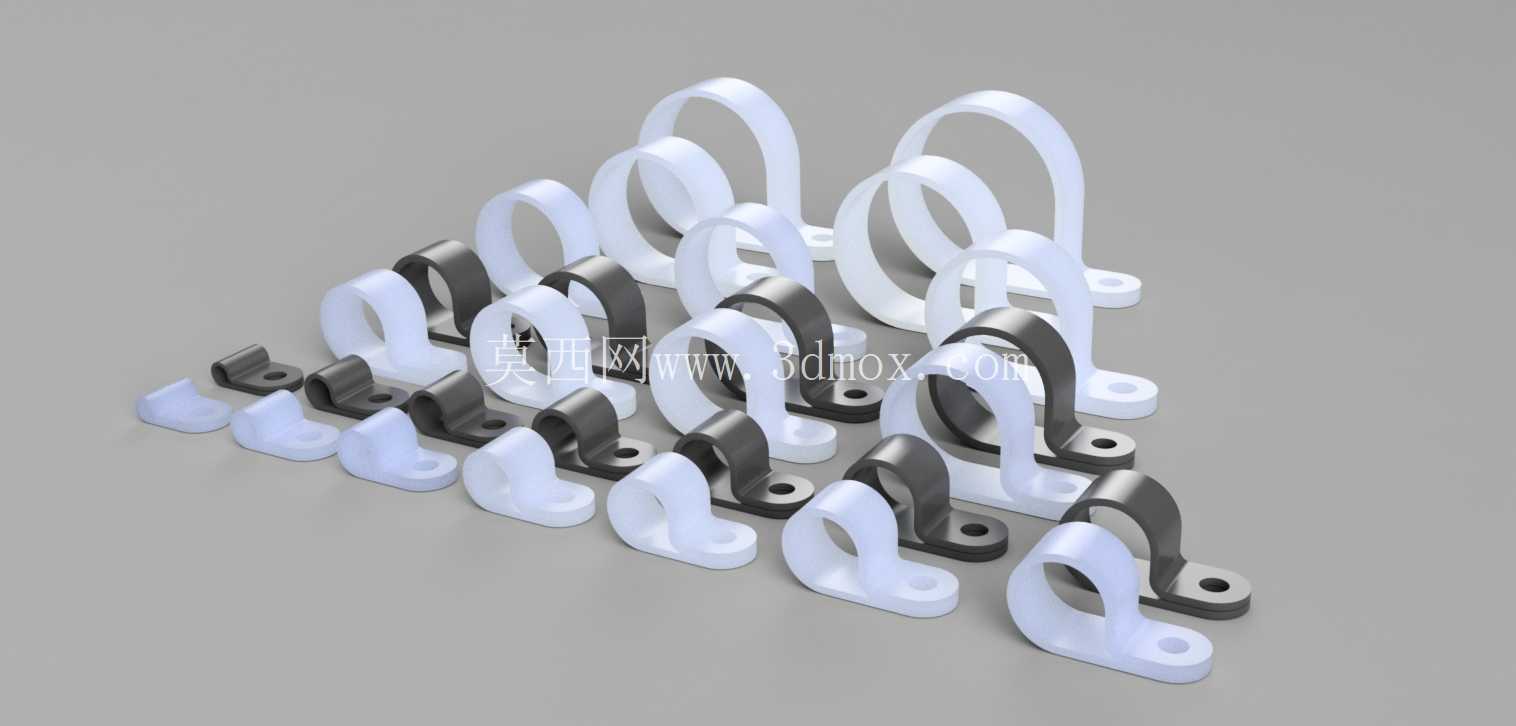

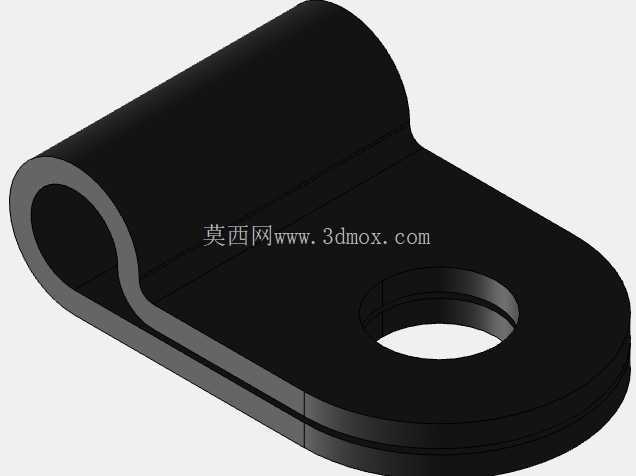

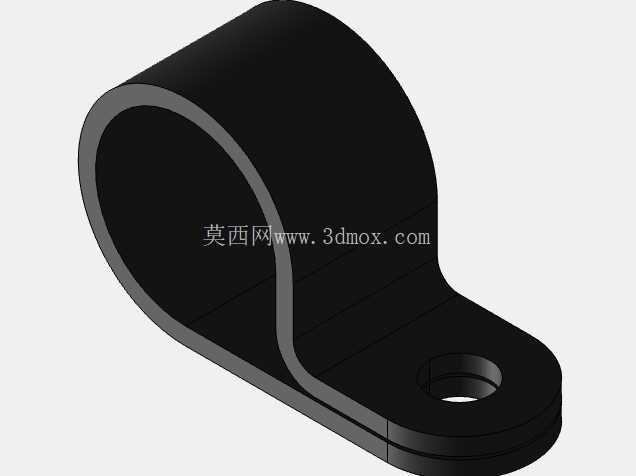

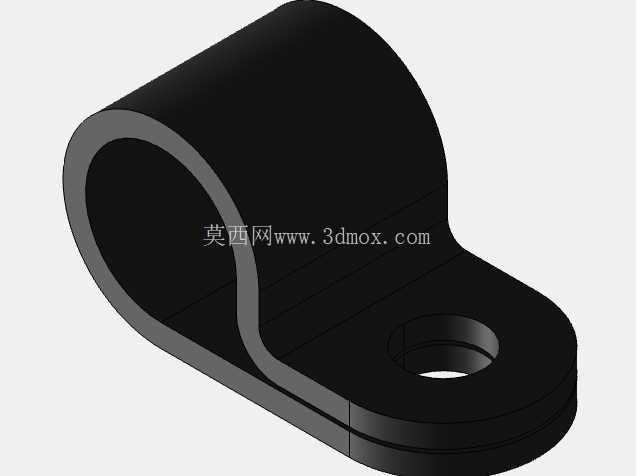

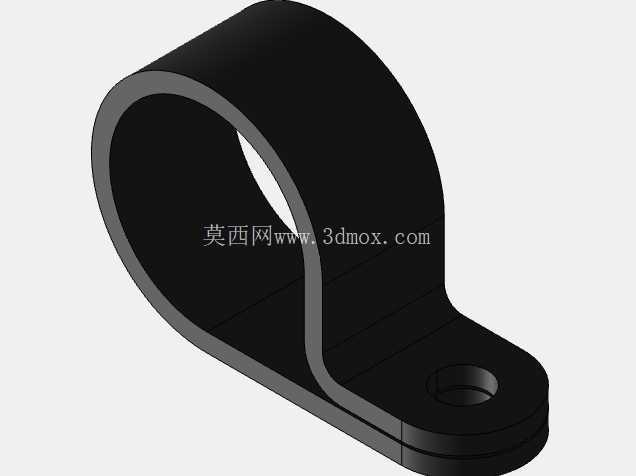

　　现场布线选型时，只需要测量待固定线缆的实际外径，选择内圈直径和线缆外径匹配的夹款即可：如果是并行排布多根细线，也可以选用稍大一号的夹体同时容纳2-3根细线束，保证线束整体排布顺直。夹体提供两种外观配色选项，自然原色款适合在室内机柜、明装布线场景使用，黑色款具备更好的耐候抗老化性能，在户外设备、工程机械外露线束、紫外线照射强烈的安装场景下，能长期保持材料韧性，不会轻易脆化断裂。这类线夹除了工业电气布线场景，也广泛用在房车改装、家居明装走线、光伏电站线缆固定等场景，只要是需要把线缆约束在指定走线路径上的位置，都能通过对应规格的P形夹完成可靠固定，让整条线束排布横平竖直，既满足运维检修的可视性要求，也彻底避免线缆自由晃动带来的各类安全隐患。
