博世30-80A汽车继电器安装固定座结构

在商用车与乘用车辆的电气回路改造、原厂电气系统维修替换场景中，继电器安装座是保障大电流回路稳定导通、规避继电器松脱移位的核心承载部件，本次拆解还原的这款适配博世30-80A 4-5针标准汽车继电器的安装座，正是面向12V车载电气系统的配套固定结构。从实际装车工况来看，这类安装座多布置在发动机舱保险盒旁、驾驶舱仪表台内侧的线束集中区域，需要承受车辆行驶过程中的持续振动、发动机舱的高低温交变，以及雨季或洗车时的潮气侵蚀，因此结构设计上首先要保证继电器插合后的锁紧可靠性，不能因为路面颠簸出现继电器松脱、针脚接触不良的问题，避免出现大灯、油泵、散热风扇这类大电流负载供电中断的故障。

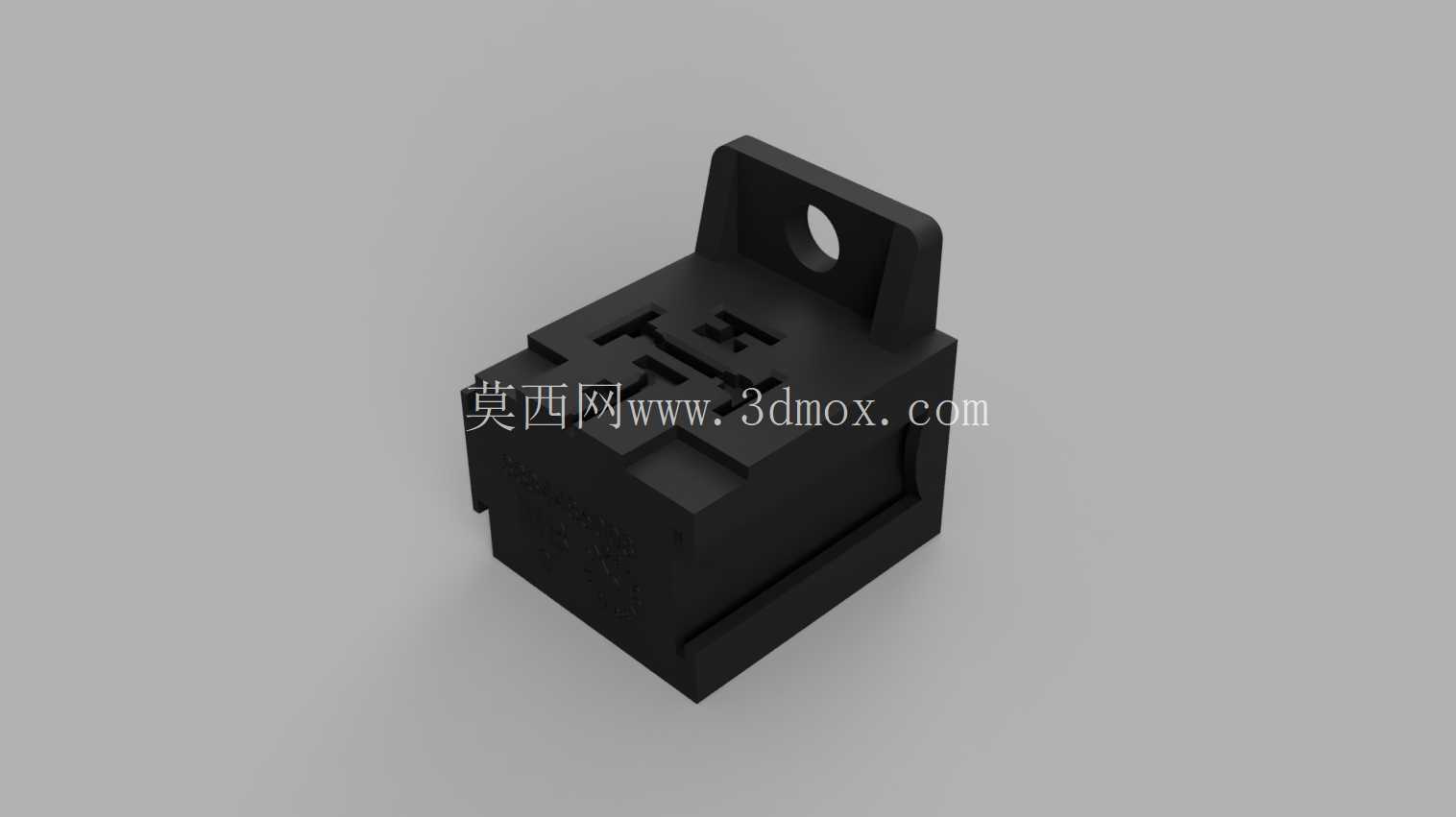

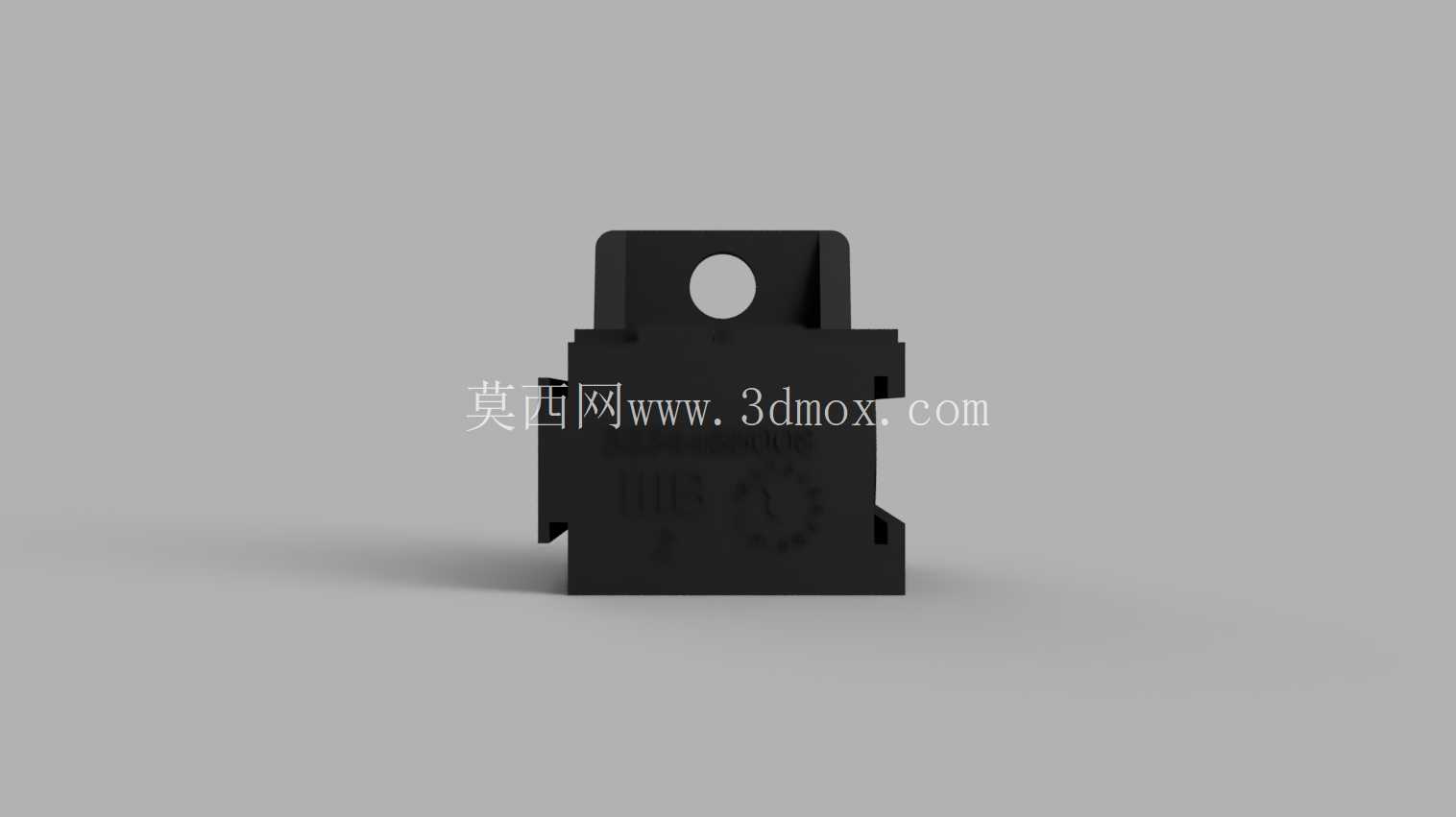

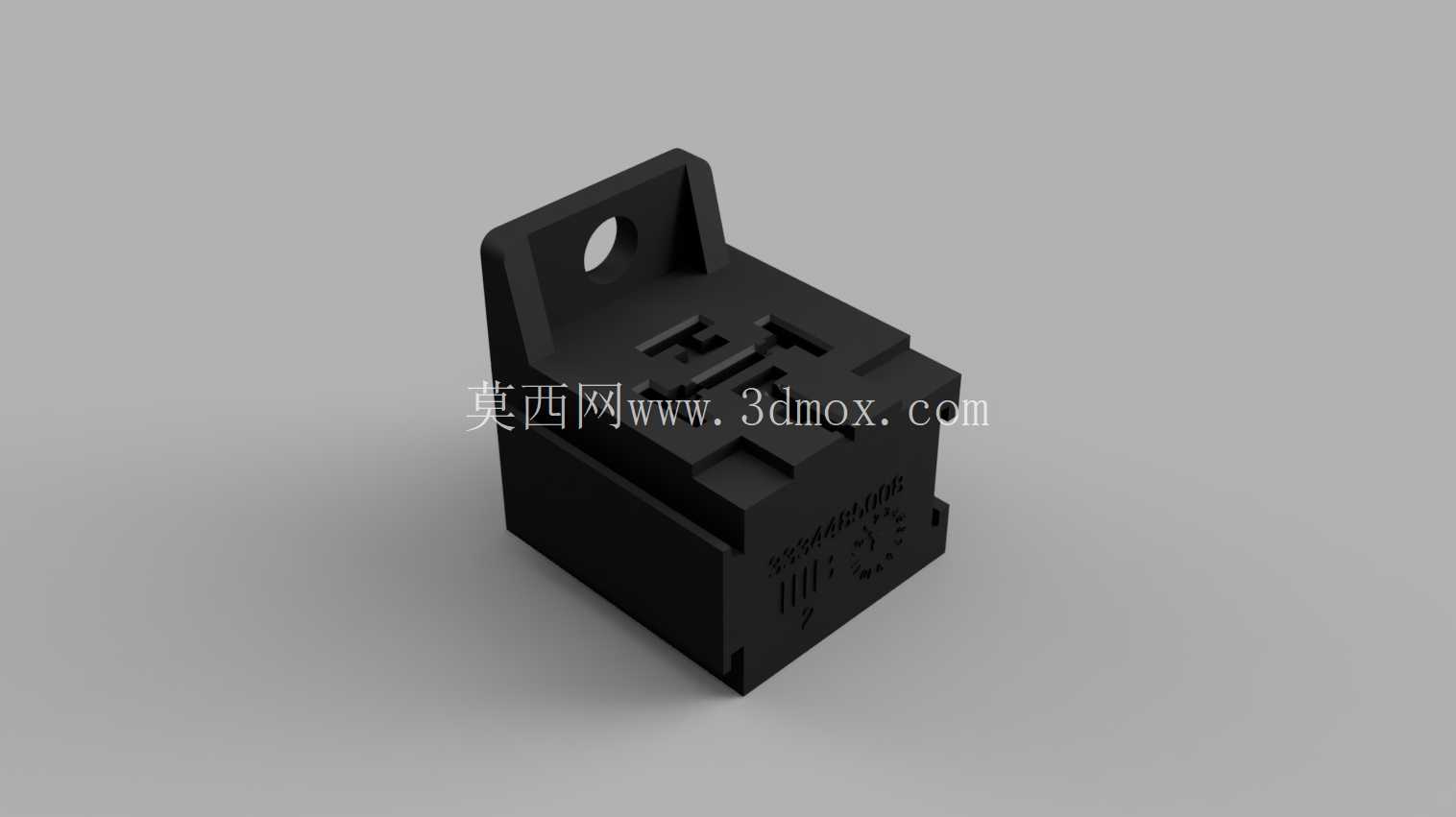

从结构设计逻辑来看，这款安装座采用一体化的卡扣式腔体设计，腔体内部的卡槽完全匹配博世标准继电器的外壳定位凸台，继电器插入后可以通过侧面的弹性卡舌实现轴向锁紧，不需要额外加装螺丝固定，日常维修更换继电器时只需要按压卡舌就能直接拔出部件，大幅提升售后维保的操作效率。顶部延伸出的带孔安装耳是整个部件的安装固定接口，这个安装耳的厚度、孔径大小都经过匹配校核，既可以通过M6螺栓直接固定在车身钣金的预制安装孔位上，也可以配合扎带捆绑在车身线束的固定支架上，安装耳与主体腔体之间做了加厚的过渡圆角，避免长期振动下安装耳出现应力断裂的问题。

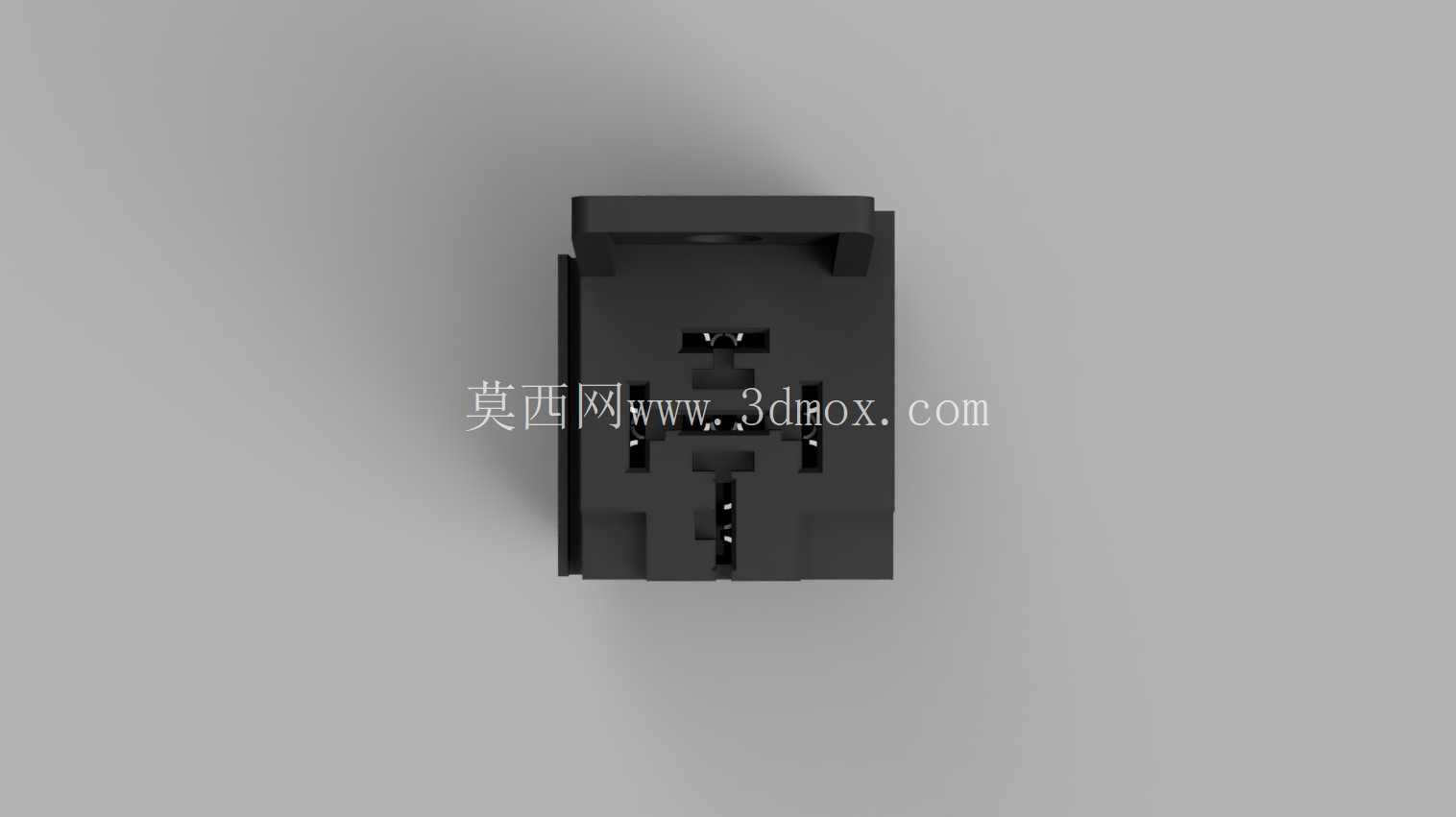

腔体内部的针脚避让空间做了精准的尺寸预留，4-5针的标准继电器插脚插入后，腔体底部不会和针脚尾部的接线端子产生干涉，同时腔体侧壁预留了线束引出的缺口，方便接线端子与车载线束做压接或焊接处理，缺口边缘做了圆弧倒角处理，避免长期振动下线束绝缘层被锐边割破造成短路风险。整个安装座的外形轮廓做了紧凑化设计，主体腔体的长宽尺寸刚好包裹住继电器的外壳部分，不会占用过多的安装空间，对于发动机舱这类布置空间紧张的区域来说，紧凑的尺寸可以大幅降低布置难度，不需要为了避让其他部件额外调整安装位置。

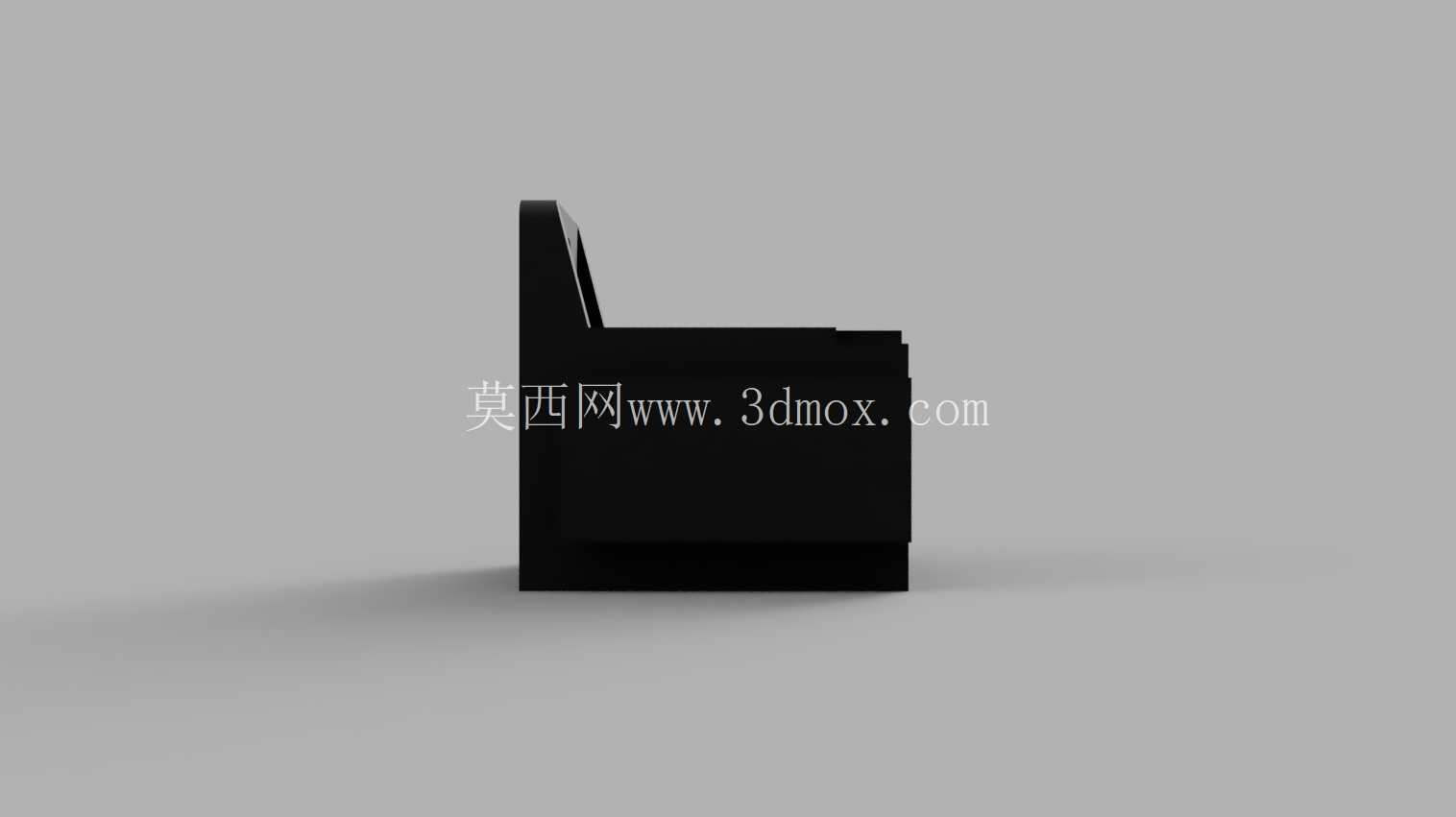

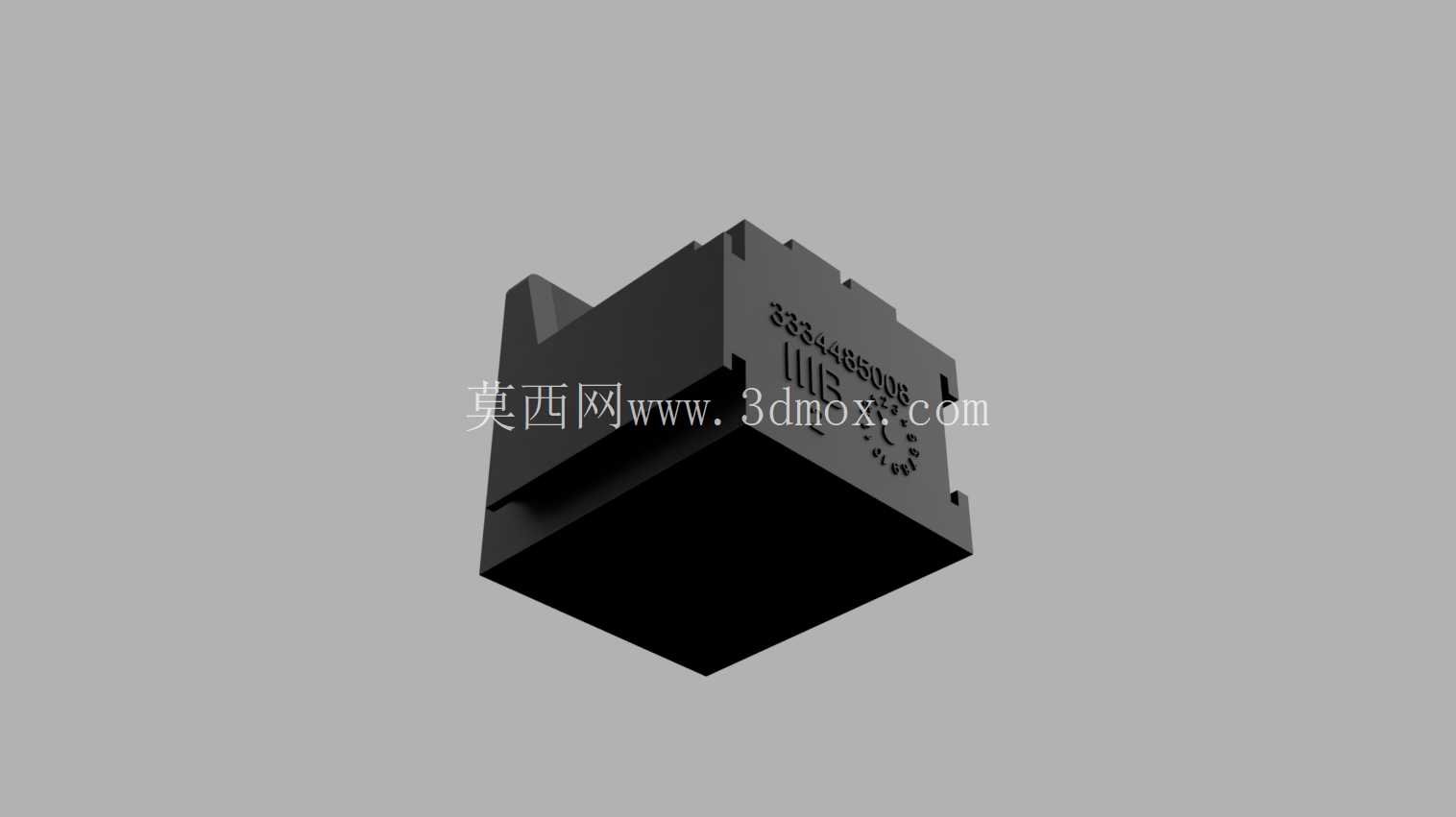

从安装边界的尺寸约束来看，安装耳的中心孔到腔体底部的垂直高度、安装耳平面与腔体侧壁的平行度都做了公差控制，保证安装后继电器的插接方向与设计方向一致，不会出现倾斜导致的针脚受力不均问题。腔体的内壁尺寸与继电器外壳的配合间隙控制在0.2-0.3mm之间，既可以保证继电器顺利插入，又不会因为间隙过大导致继电器在腔体内出现晃动，减少针脚的磨损速率。安装座的底部还做了多个点状的防滑凸台，当安装座贴合在车身钣金表面时，这些凸台可以增加接触面的摩擦力，即使固定螺栓出现轻微松动，安装座也不会出现位置偏移。

在电气安全设计上，整个安装座的腔体深度足够覆盖继电器的插脚连接区域，避免相邻接线端子因为金属碎屑、积水出现短接问题，腔体底部还预留了微小的排水缺口，即使有少量水汽进入腔体内部，也可以顺着排水缺口流出，不会在腔体内积存造成接线端子锈蚀。针对车载场景的耐温要求，结构设计上的壁厚均匀性做了优化，避免因为壁厚不均导致注塑成型时出现缩痕、应力集中问题，保证在-40℃到120℃的工作温度区间内，安装座的卡扣弹性、结构强度都能保持稳定，不会因为低温变脆、高温软化导致锁紧失效。

实际选型适配过程中，这类安装座可以直接替换同规格的原厂继电器固定支架，不需要对车身安装孔位、线束长度做任何修改，插合后的继电器保持力可以达到车载零部件的振动测试标准，在10-2000Hz的扫频振动测试下不会出现松脱、接触不良的问题。对于后市场的电气改装场景，比如加装越野辅助灯、车载气泵、大功率音响这类需要额外加装继电器的负载，这款安装座也可以提供可靠的固定支撑，不需要额外制作固定支架，降低改装的施工难度，同时保证改装后的电气系统可靠性，避免因为继电器固定不牢带来的安全隐患。
