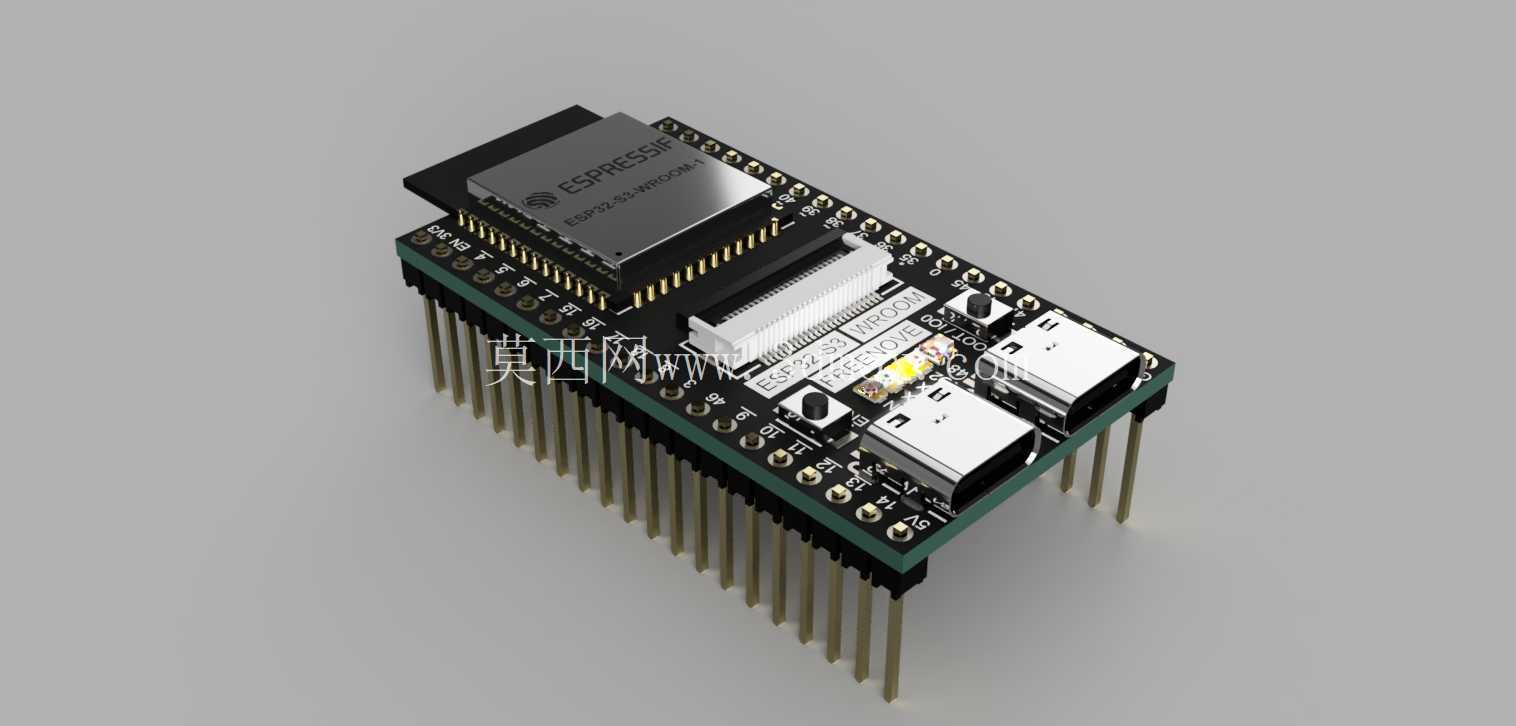

Freenove ESP32-S3-WROOM-CAM 开发板

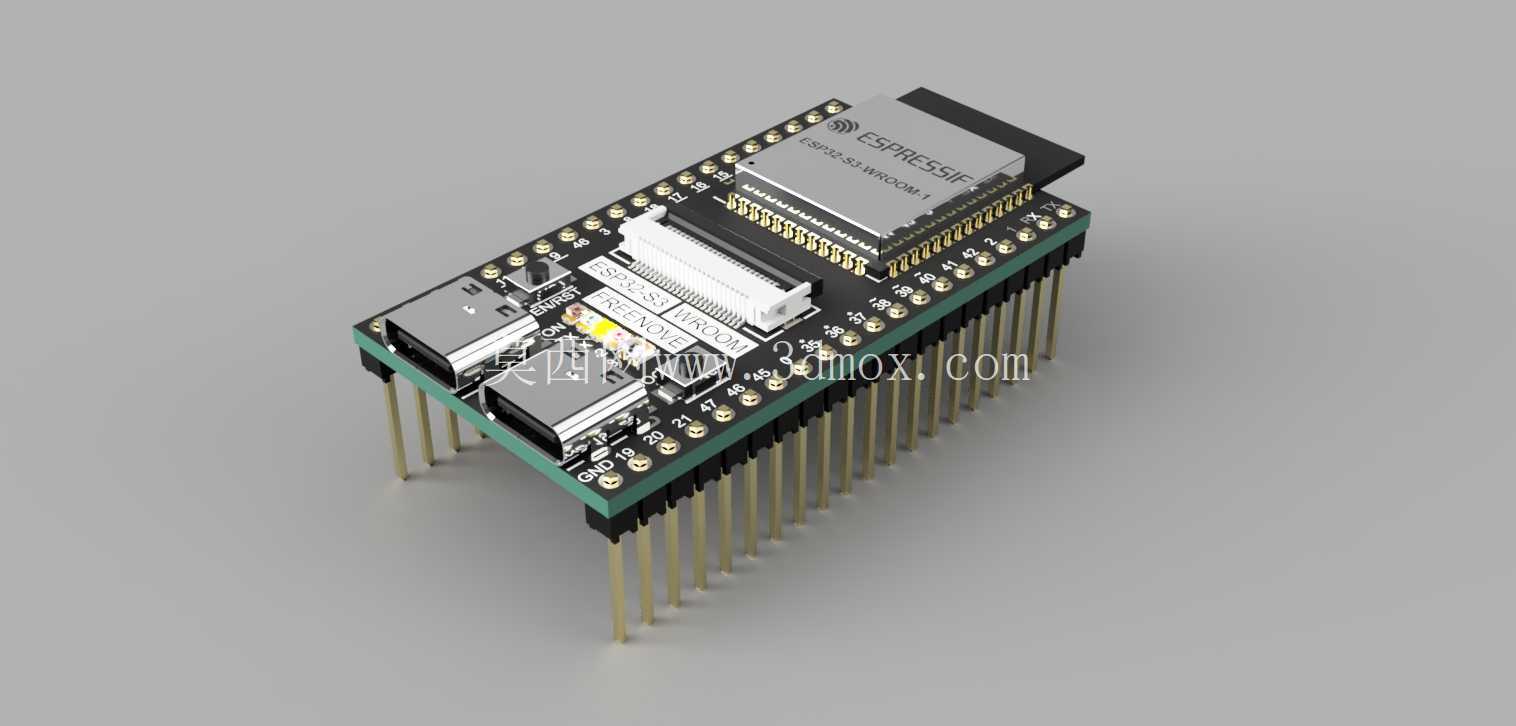

　　这块 Freenove ESP32-S3-WROOM-CAM 开发板的三维建模，核心目标是还原一块可直接用于物联网视觉项目的主控板真实形态，方便结构工程师在做外壳、安装座、整机布局时提前校核空间。板型采用标准双排排针引出方式，长边沿板两侧排布镀金插针，针距遵循常见 2.54mm 间距规范，这意味着它可以直接插在面包板或定制底座上，也能配合通用排母完成堆叠安装，建模时排针的伸出长度、根部与 PCB 板面的间隙都按实物比例还原，避免后期外壳开孔与排针干涉。

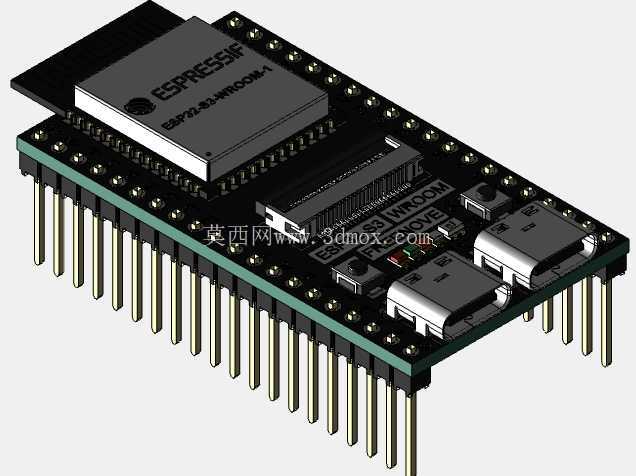

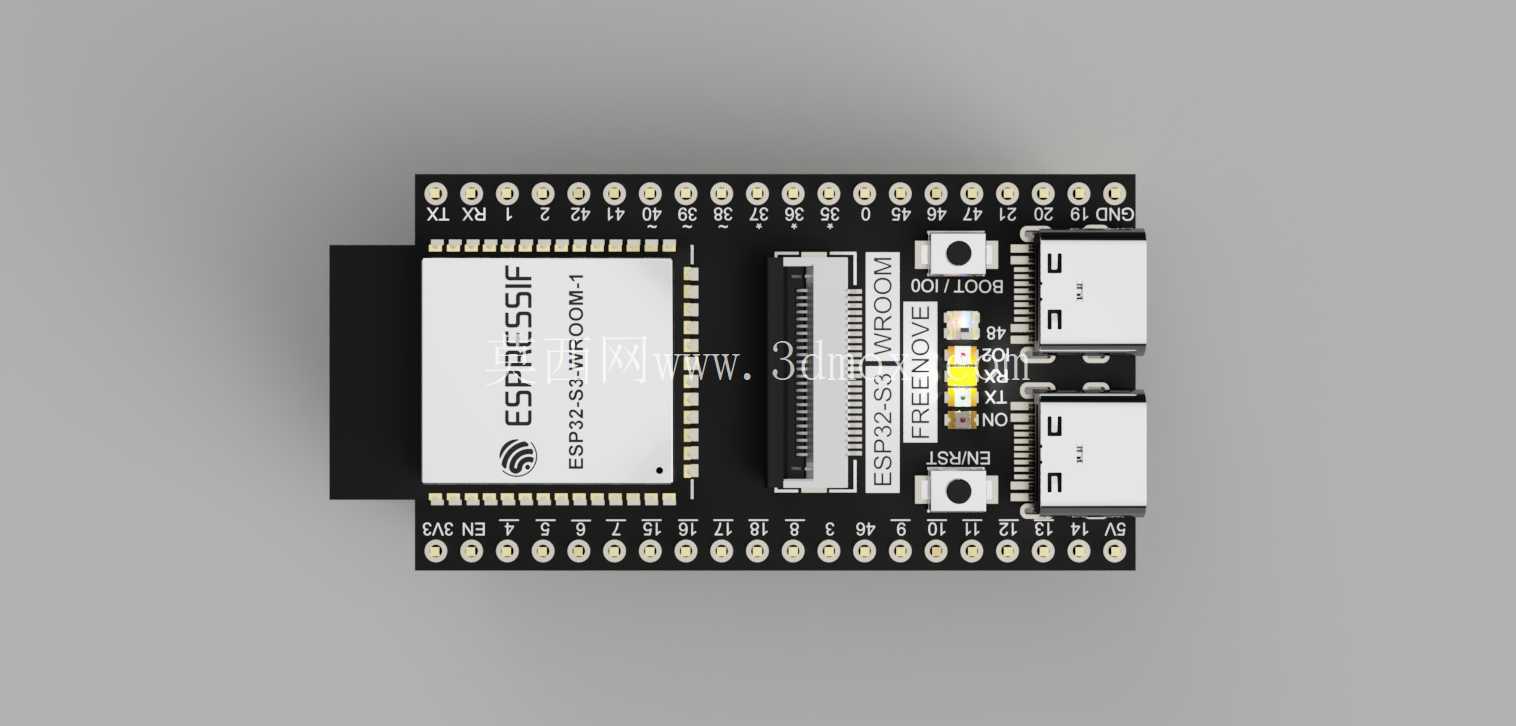

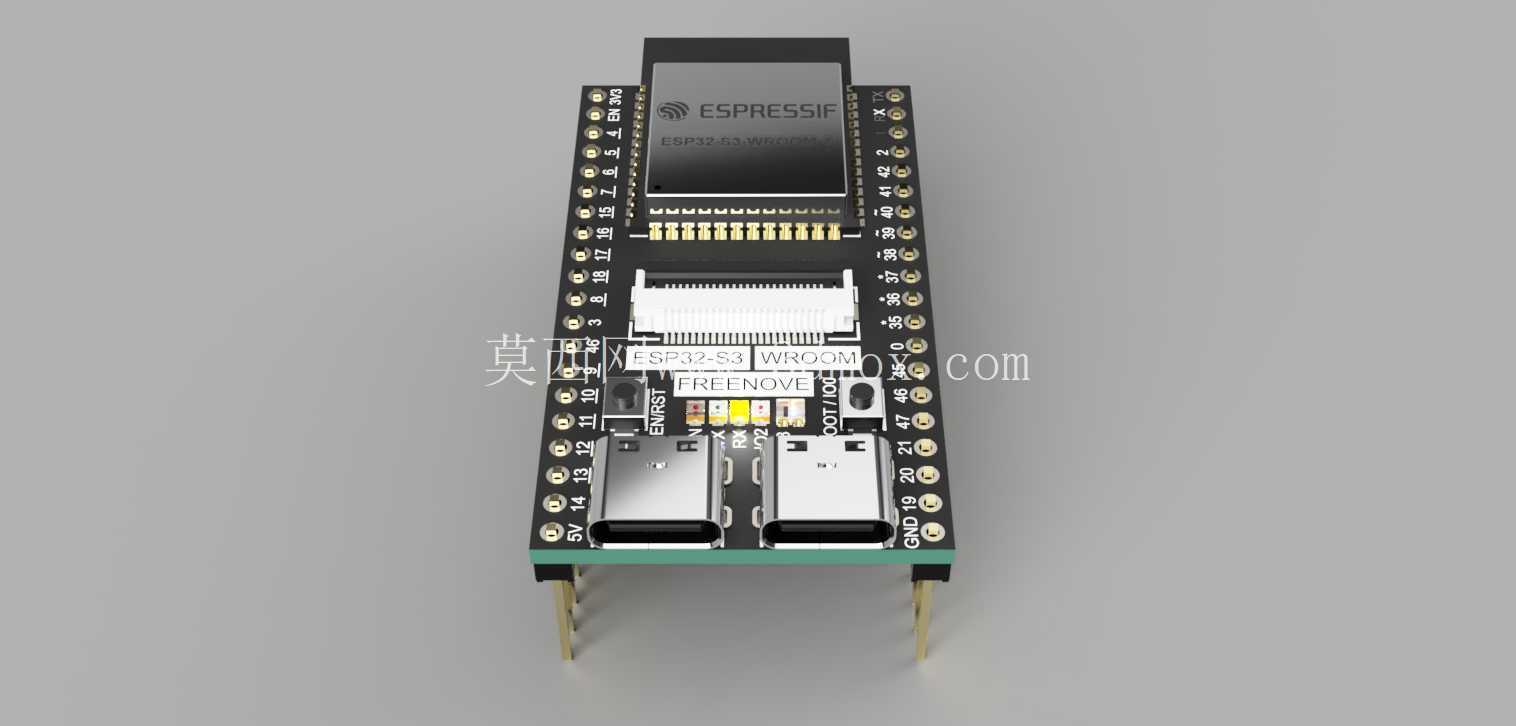

　　从功能布局看，板载核心是 ESP32-S3-WROOM 模组，位于板面中上部，模组本身带金属屏蔽罩，三维里把屏蔽罩的矩形轮廓、表面丝印标识区域都做了区分；模组旁侧布置了摄像头专用 FPC 座，白色翻盖式连接器朝向板边，兼容 OV2640 这类带排线的摄像头模块，座子的开口方向、翻盖厚度都单独建模，因为实际装配时摄像头排线要从这个方向插入，外壳上必须预留对应的走线缺口，不能被侧壁挡住。

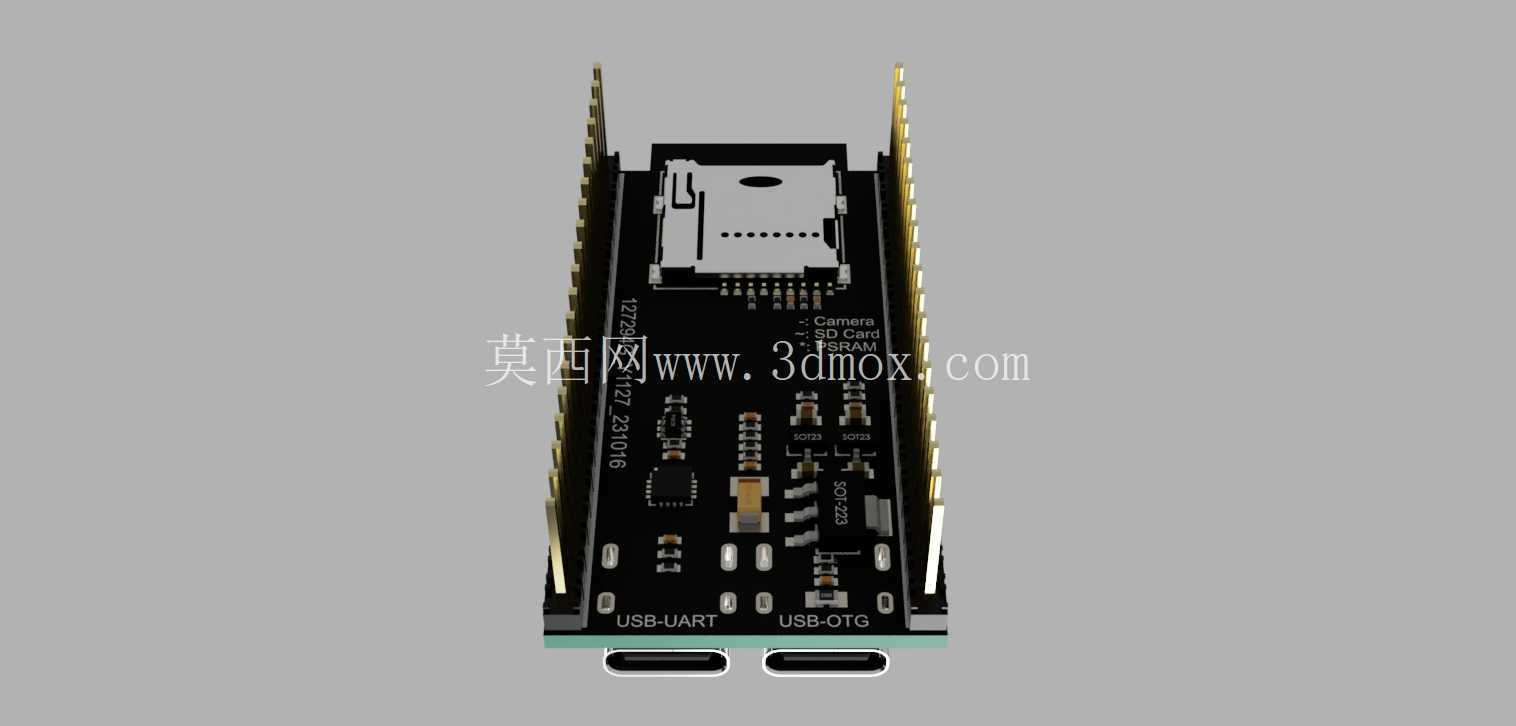

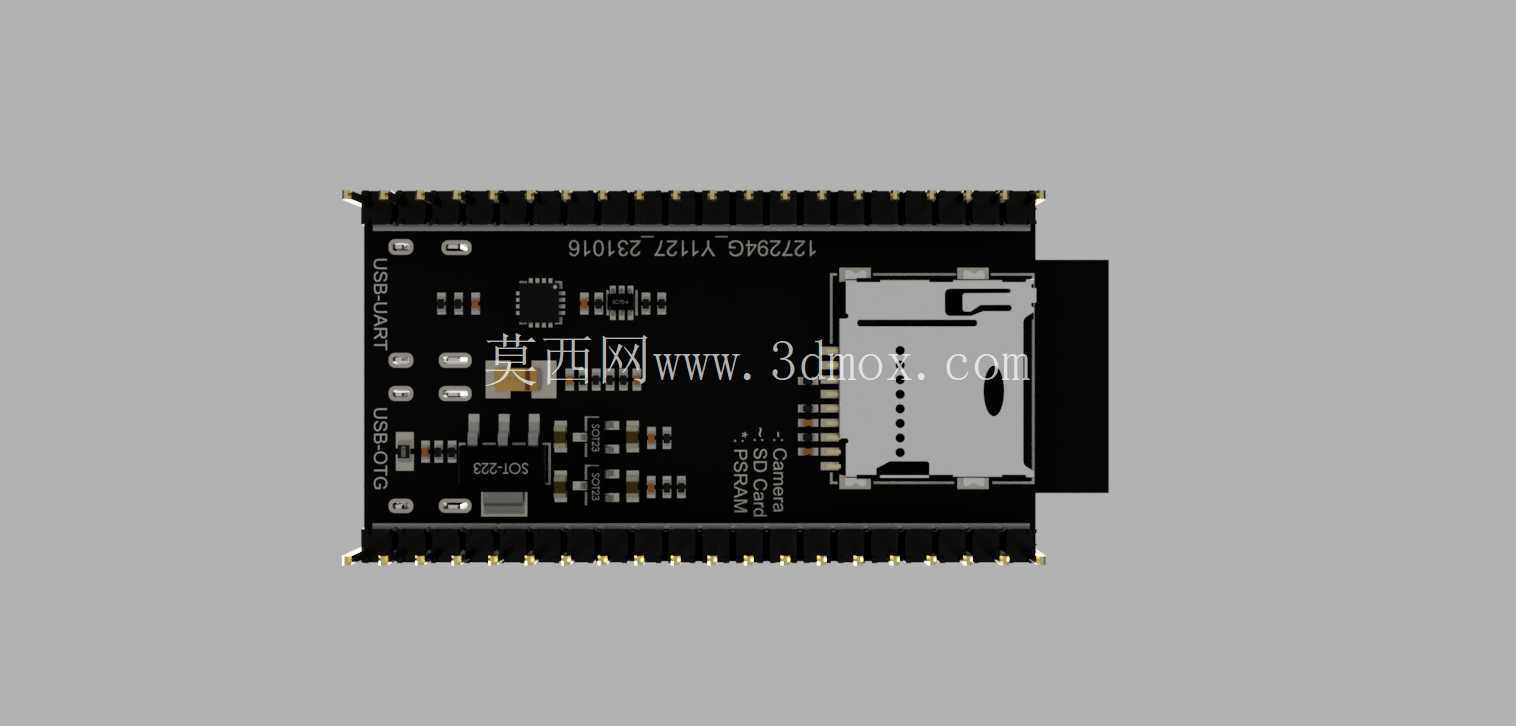

　　板上还集成了 micro SD 卡槽，位置靠近侧边，用于本地存储图像或日志数据；USB 接口采用 Type-C 形态，兼顾供电与串口通信，同时板上保留了 USB UART 转换电路，不需要外接下载器就能烧录程序。WS2812 RGB LED 布置在板边显眼位置，方便做状态指示；蓝牙与 WiFi 天线依托模组内置方案，不需要外接天线，整机结构上不用额外预留天线安装位。

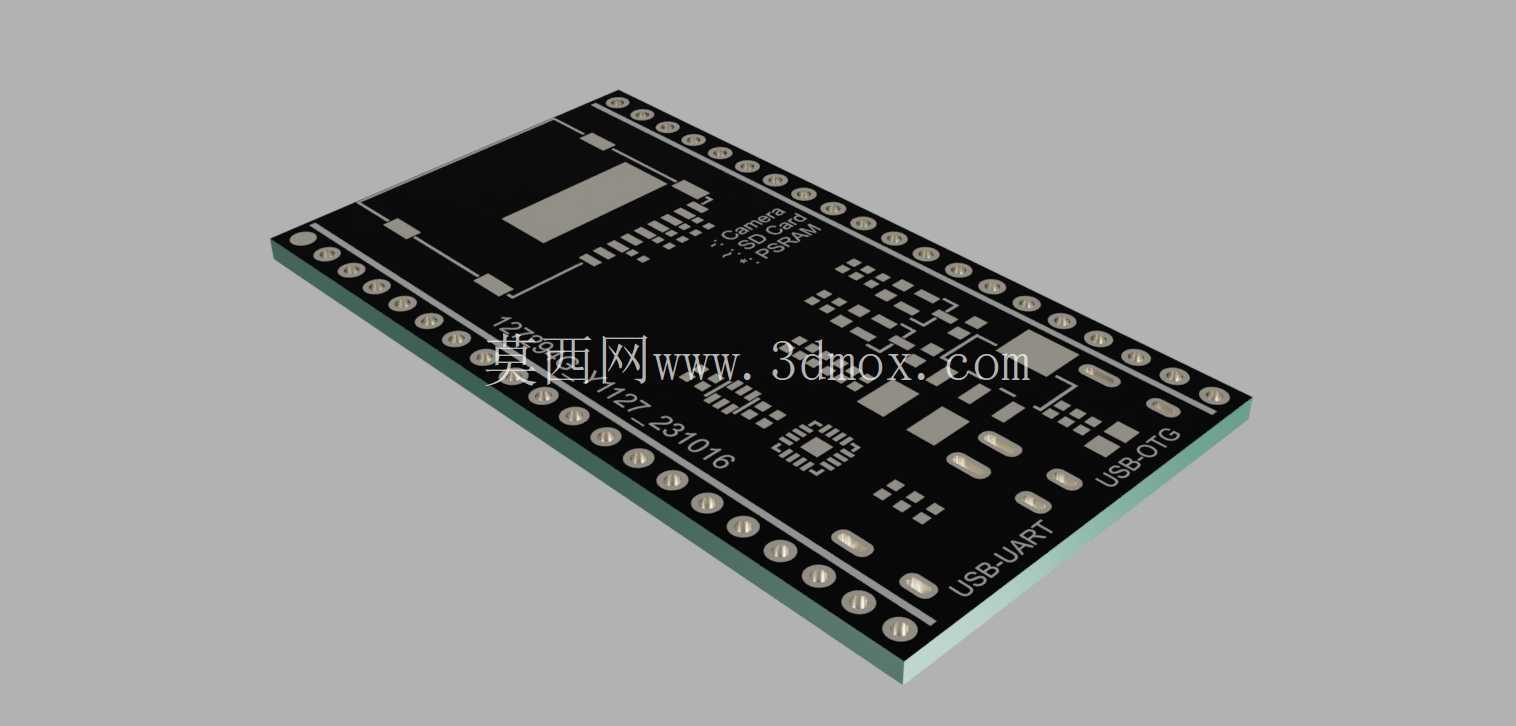

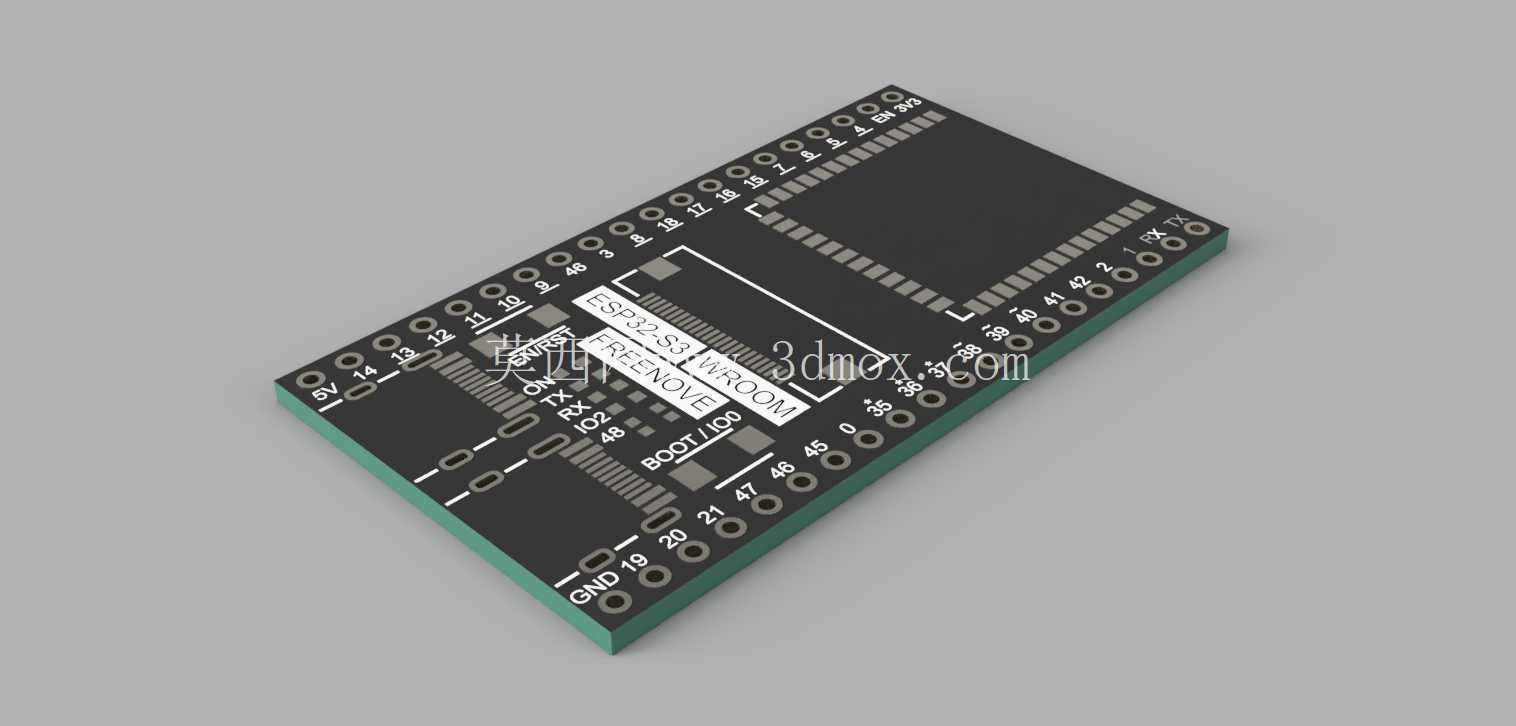

　　设计思路上，这块板走的是“全引脚引出+外设预装”的路线：把 ESP32-S3 富余的 GPIO 全部通过两侧排针引出，用户既可以直接用板载摄像头、SD 卡做快速原型，也能把多余引脚接传感器、执行器，扩展成自定义终端。建模时 PCB 基板按绿色阻焊层表现，焊盘、丝印字符、贴片电阻电容的微小高度差都有所体现，排针采用金色金属质感，金属屏蔽罩与接口外壳区分材质，渲染后能清晰分辨各部件边界。

　　安装边界方面，整板轮廓为矩形，四角无固定孔，主要依赖排针与底座配合定位；板上最高的部件是顶部的模组屏蔽罩，其次是摄像头 FPC 座与排针，外壳内腔高度只要略高于最高器件即可，侧向要给 Type-C 接口、SD 卡槽、摄像头排线分别开出对应窗口。在实际应用场景里，这类板常被用于小型视觉巡检节点、人脸识别终端原型、无线图像采集装置、教学实验平台，结构设计时只需围绕板体做一个卡扣式外壳，把接口露在外面，就能快速完成产品样机搭建，三维模型的作用正是在开模或 3D 打印外壳前，把所有接插件的插拔空间、排针对接行程、器件高度差全部核对一遍，减少实物装配时的干涉返工。
