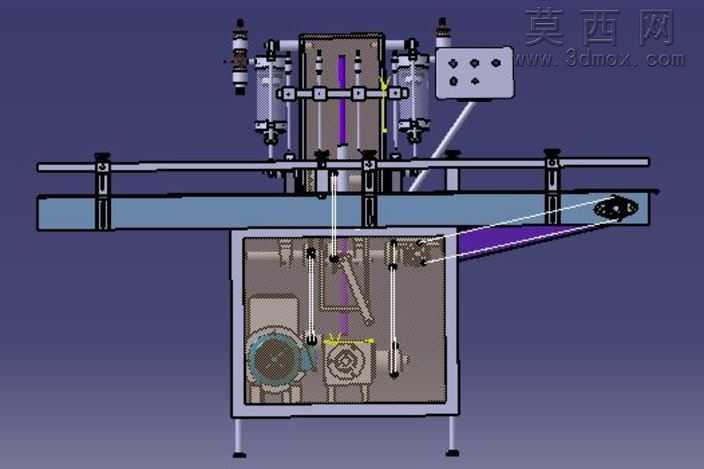

四头直线式自动化灌装设备结构设计

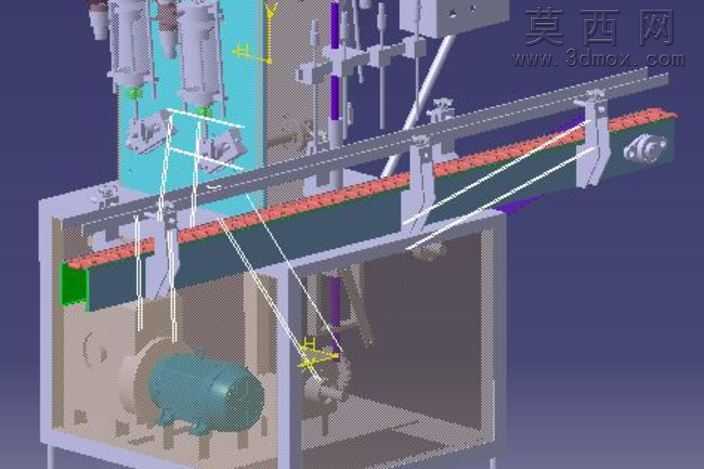

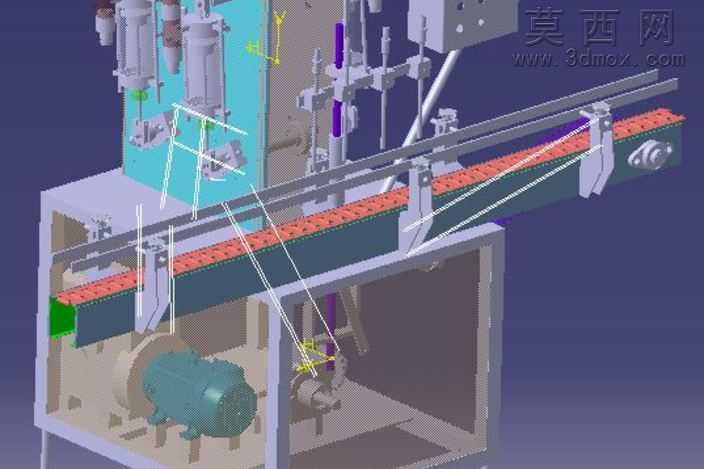

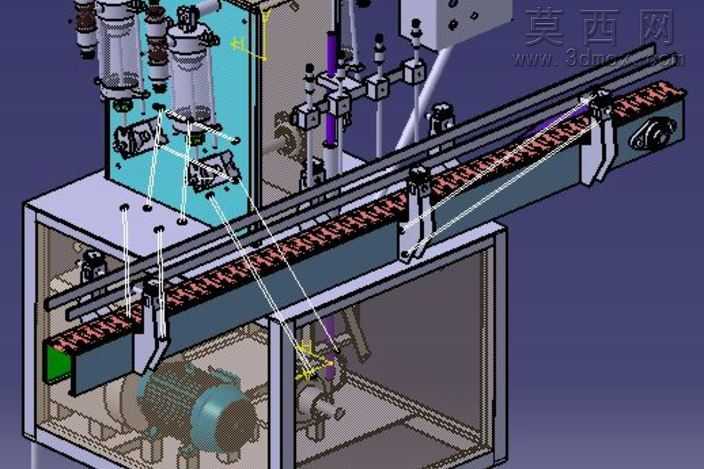

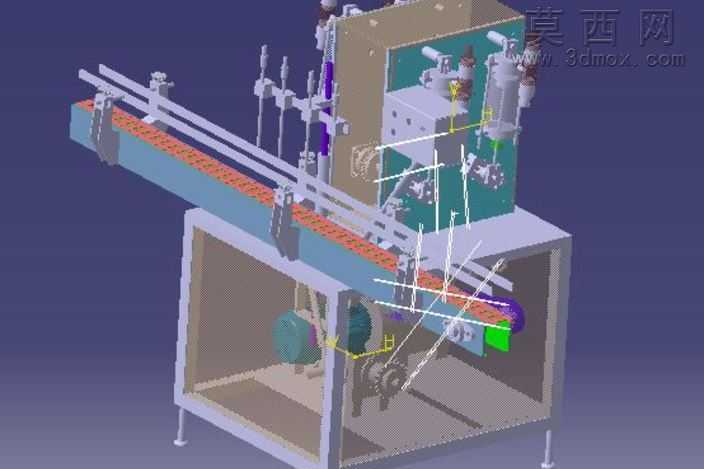

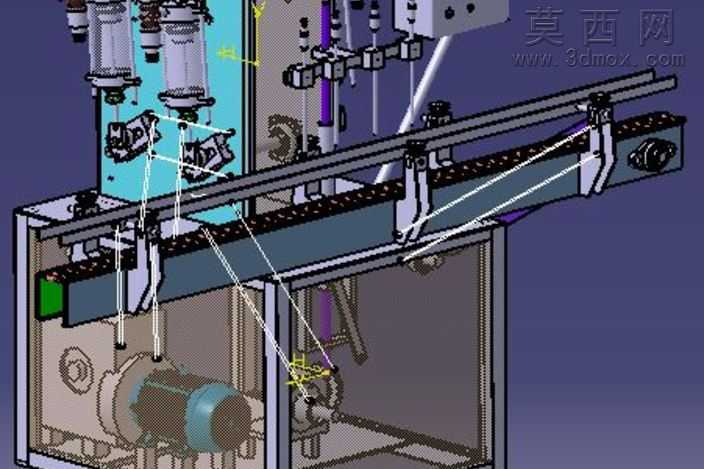

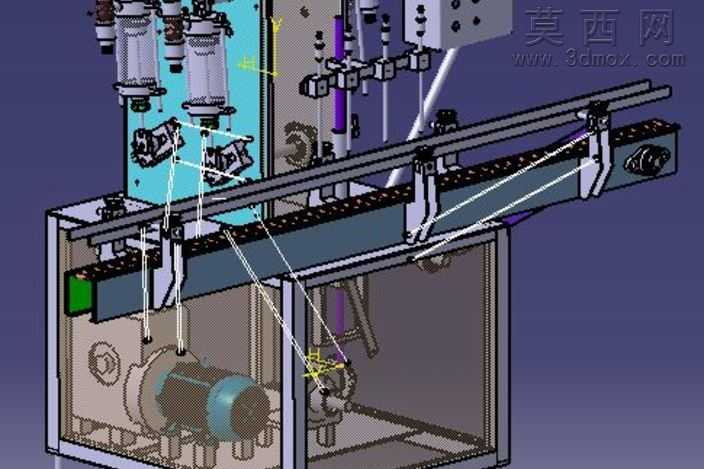

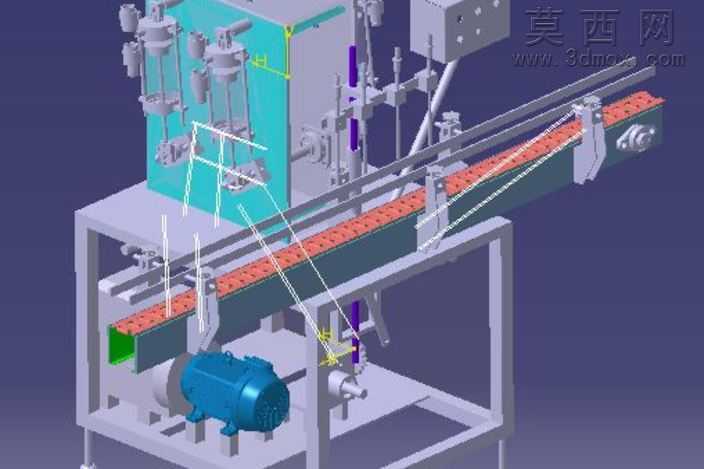

本套四头灌装设备采用三维参数化建模完成整体结构设计，建模过程中遵循模块化设计思路，将整机拆分为储料供料单元、多组灌装执行单元、链板输送单元、定位挡料单元、机架防护单元五大核心模块，各模块间通过标准装配约束完成定位，既保证了整体结构的装配精度，也为后续的结构优化、零件替换预留了调整空间。在建模细节处理上，针对灌装头部分做了精细化结构设计，每一组灌装头都配套独立的升降导向结构与流体通断控制结构，可同步完成四个工位容器的灌装作业，大幅提升单工位灌装效率；输送单元采用标准平顶链板结构，配套侧边导向护栏，可适配规则圆柱类、方型类包装容器的平稳输送，护栏位置预留了调节安装位，可根据容器外径尺寸调整导向间距，提升设备的适配范围。机架部分采用方管焊接框架搭配封板防护的结构设计，建模时对驱动电机、传动链轮、流体管路等内置部件做了合理的空间排布，避免部件间出现运动干涉，同时预留了维护检修的操作空间，符合机械设备的人机工程设计要求。材质渲染阶段，针对不同部件做了对应的材质属性匹配：与流体接触的灌装头、储料腔体采用食品级不锈钢材质，设置了低粗糙度的金属反光属性；输送链板、机架框架采用碳钢喷塑材质，设置了细微的颗粒质感与哑光反光效果；驱动电机、传动部件做了铸铁与烤漆的材质区分，透明视窗部分设置了高透玻璃材质与轻微的环境反射效果，整体渲染效果贴近真实工业设备的视觉质感。结构设计上充分考虑了灌装作业的实际工况，灌装头的升降行程可根据容器高度做参数化调整，挡料定位机构可在灌装工位对容器做精准限位，避免灌装过程中容器移位导致的物料洒漏问题，各传动部件的位置排布都预留了润滑与维护的操作空间，整体结构紧凑合理，可直接作为自动化灌装生产线的核心单元参考，也可根据实际生产需求扩展灌装头数量、配套上盖、旋盖、贴标等后续工位模块，适配不同产能、不同物料类型的灌装生产需求。
