一触式炊具加工专用工装设备结构

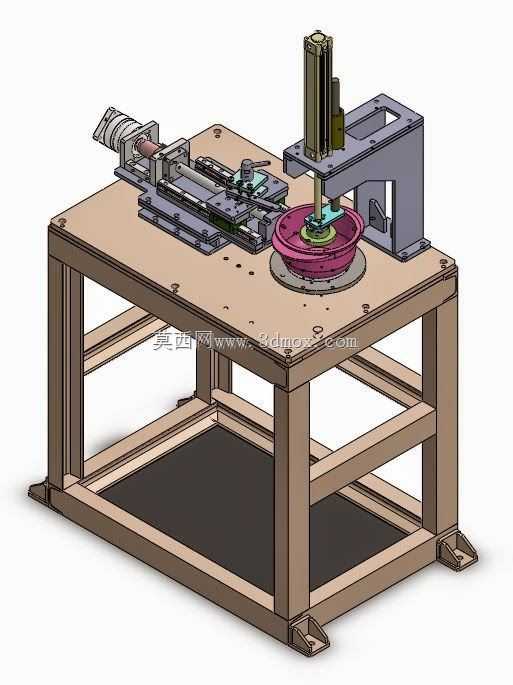

　　这套工装主要面向炊具生产环节的压装、定位工序，适配圆形炊具坯件的半自动化加工作业场景，在中小批量炊具制造车间的产线工位上，可替代传统人工定位压合的作业模式，降低人工操作的对位偏差，提升工序一致性。设备整体采用方管焊接机架作为承载基础，机架底部设置可调脚杯，可适配车间地面的不平整工况，安装时仅需预留1200mm*900mm的地面占位空间，机架台面距地面高度为750mm，符合人工上下料的操作 ergonomic 要求，台面采用加厚钢板加工，表面做发黑防锈处理，所有功能组件均通过螺栓定位锁紧在台面上，便于后期维护拆解与组件更换。

　　从功能布局来看，台面分为两个核心作业区域，一侧为直线送料滑台组件，采用线性导轨搭配丝杆传动结构，滑台行程设置为200mm，可搭载待加工的炊具配件完成水平方向的送进与退回，滑台端部设置硬限位块，避免超程碰撞；另一侧为垂直压装工位，采用立式安装的伺服电缸作为压装动力源，电缸通过L型折弯支架固定在台面后侧，压头下方设置圆形定位工装，可适配直径300mm以内的圆形炊具锅体定位，定位座表面镶嵌聚氨酯垫层，避免压装过程中刮伤炊具表面涂层。

　　设计过程中优先考虑了作业的对位精度，垂直压装工位的轴心与送料滑台的到位位置同轴度公差控制在0.05mm以内，压头设置浮动连接结构，可补偿炊具坯件本身的平面度误差，避免压装时出现偏载导致的工件变形。机架中层设置置物隔板，可放置作业所需的配件与检测工具，整体走线全部沿方管内壁排布，台面仅预留操作按钮的安装位，避免加工过程中碎屑、切削液堆积影响线路寿命。

　　实际作业时，操作人员仅需将炊具锅体放置在圆形定位座上，将待压装的配件放置在送料滑台的定位卡槽内，触发启动开关后滑台自动送进到压装位，垂直电缸下行完成压合作业，随后电缸回位、滑台退回，操作人员即可取下完成加工的工件，单工位作业节拍可控制在8秒以内，相比纯人工作业效率提升60%以上，同时压装力可通过电缸参数精准调节，适配不同厚度炊具的压装需求，避免压力过大导致的工件变形或者压力不足导致的配件脱落问题。
