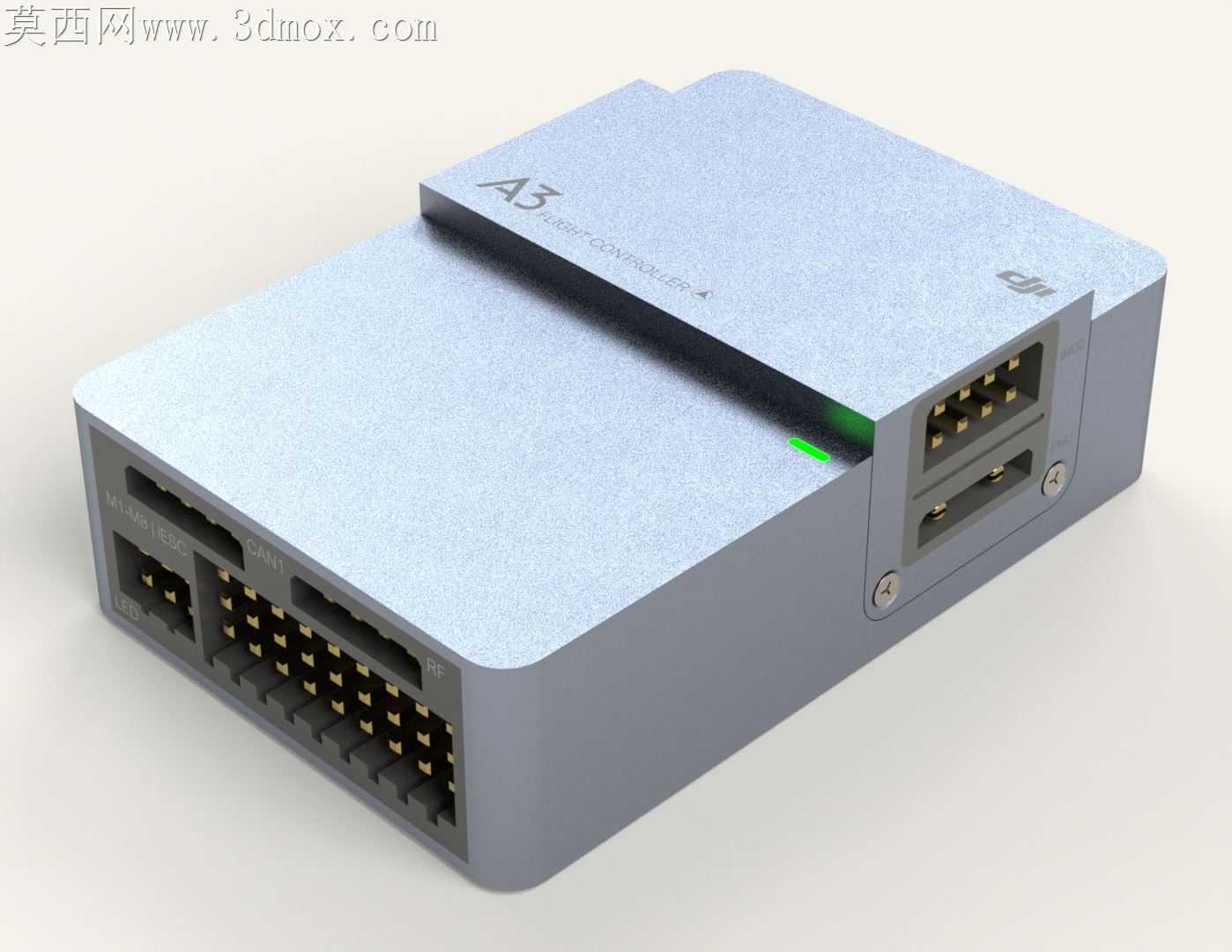

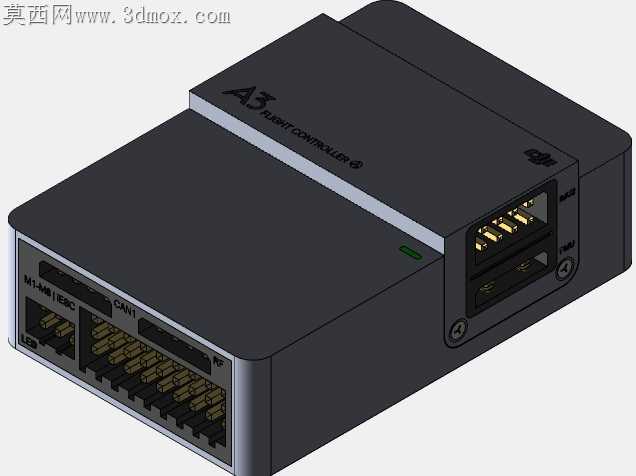

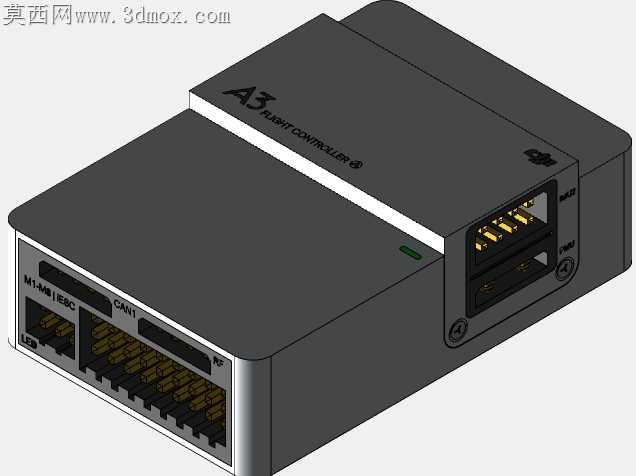

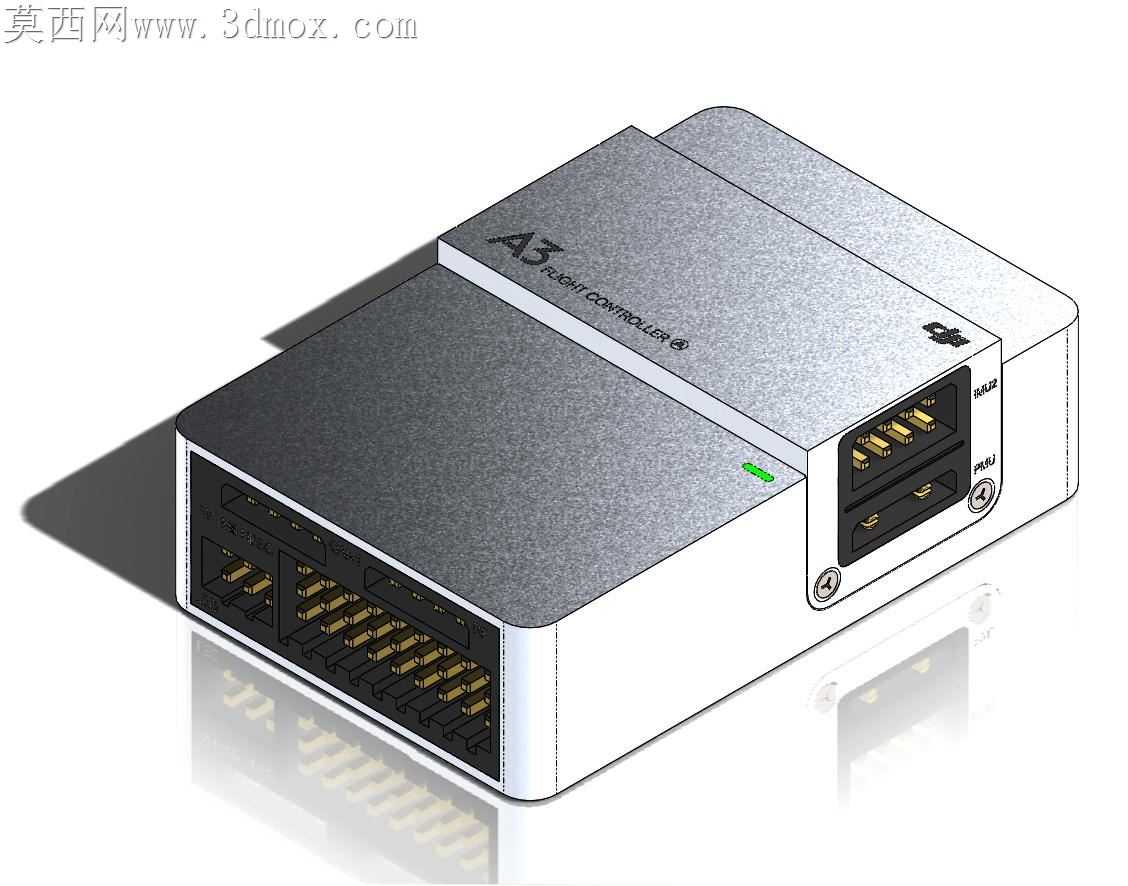

大疆A3飞控装置高精度结构复刻

消费级无人机飞控壳体的CNC加工环节，最容易出现接口边缘崩边、安装柱同轴度超差的问题，尤其是这类多接口密集排布的金属壳体，一旦装夹定位偏差0.02mm，就会导致外接插头无法顺利插入，甚至出现接口针脚偏移短路的隐患。复刻这款飞控结构时，特意针对加工端的痛点做了细节调整，壳体侧边的多组排针接口槽，没有直接沿用原厂的直角槽边设计，而是在槽口内侧做了0.1mm的倒角过渡，既不会影响插头的装配紧密度，还能避免铣刀走刀到槽边时因应力集中带出铝屑毛刺，省去后续人工去毛刺的工序，也能防止装机后脱落的铝屑掉落到电路板上造成短路。上盖与底座的配合止口，没有做整圈的紧密贴合设计，而是在四个角位预留了0.03mm的间隙带，中间段保持0.01mm的过盈配合，这样既可以保证壳体组装后的密封防尘效果，又不会因为铝合金加工后的热胀冷缩导致装配时出现卡滞，哪怕是在低温户外环境下拆装，也不会出现止口咬死拆不开的情况。顶部标识区域的沉台，深度严格控制在0.2mm，刚好能容纳丝印标识的涂层厚度，不会因为沉台过深积灰，也不会因为太浅导致标识容易被磨损。侧边的状态灯导光孔，做了内壁哑光处理的结构预留，避免孔壁反光导致灯光散溢，在强光下也能清晰看到飞控的运行状态。固定螺丝的柱位，特意在根部加了R0.5的圆角过渡，不用额外做加强筋就能承受足够的锁附力，不会因为螺丝锁附力矩过大导致柱位开裂，同时圆角结构也更适合铣刀一次走刀成型，不用换刀做清角加工，能有效缩短加工周期。接口内部的定位凸台，高度比接口端面低0.05mm，插头插入时先接触壳体端面定位，再对接内部针脚，不会因为插接过猛顶弯内部针脚。整个壳体的棱边全部做了R0.2的圆角处理，没有尖锐的割手边角，装机布线时也不会刮伤线材外皮，哪怕是在狭窄的无人机机身舱内安装，也不用担心边角剐蹭导致其他线材破损。这些细节调整没有改动飞控的原有安装尺寸和接口定义，完全适配原厂的安装孔位和配套插头，不管是用于替代损坏的原厂壳体做维修替换，还是用于飞控相关的教学实训拆解演示，都能完全匹配实际使用需求，不会出现结构干涉或者装配不上的问题。
