12英寸汽车前悬螺旋弹簧减振总成结构

在乘用车辆与轻型越野车辆的前桥底盘布局中，12英寸规格的前线螺旋弹簧悬架承担着承载前轴载荷、缓冲路面冲击、约束车轮跳动轨迹的核心作用，是前悬系统中兼顾承载与滤振性能的关键弹性部件。这类悬架结构的螺旋弹簧有效工作行程匹配12英寸的布置空间，弹簧有效圈数设定为10圈，弹簧钢丝的节圆直径控制在12mm，参数设定完全适配前悬单侧轮端的静载荷与动载荷变化区间，既不会因刚度不足导致急刹、过弯时侧倾过大，也不会因刚度过高损失铺装路面的行驶滤振质感。

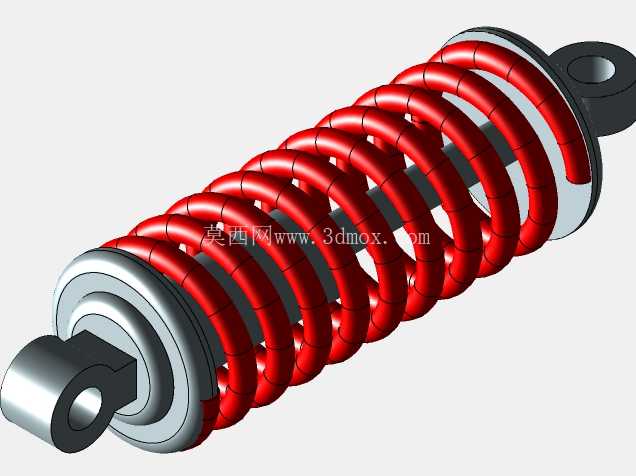

从实际装车场景来看，该悬架总成两端采用吊耳式铰接安装结构，上端铰接点对接车身前舱的减振器塔座安装位，下端铰接点对接下摆臂的转向节连接端，安装时需保证弹簧中心轴线与减振器工作轴线的同轴度误差控制在合理范围内，避免弹簧工作过程中出现偏磨、侧向力过载导致的早期断裂问题。弹簧本体表面采用红色防护涂装，一方面可以在生产装配环节快速识别零件规格，避免不同刚度等级的弹簧混装，另一方面涂层可以隔绝路面泥水、融雪盐等腐蚀介质，延长弹簧的疲劳使用寿命，两端的金属安装座采用机加工成型，铰接孔内预留了衬套压装空间，可配合橡胶衬套过滤路面传递的高频细碎振动，避免刚性连接带来的底盘异响问题。

设计这类悬架弹簧时，首先要结合前轴轴荷分配计算弹簧的线刚度，匹配减振器的阻尼特性，保证弹簧压缩、回弹过程中与减振器的运动行程完全匹配，不会出现弹簧并圈冲击或者减振器拉脱的风险。弹簧的圈数设定需要综合考虑固有频率，要避开底盘行驶过程中的常见激励频率区间，防止出现共振导致的行驶抖动问题；节圆直径12mm的参数选择，是在平衡弹簧静挠度、动行程、材料利用率之后的结果，既保证弹簧在最大冲击载荷下的应力处于材料许用应力范围内，也不会因为钢丝直径过大导致弹簧重量超标，增加前桥的非簧载质量，影响车轮的贴地性能。

从安装边界来看，该总成的径向最大尺寸为螺旋弹簧的外径，布置时需要与周边的转向拉杆、制动管路、轮罩钣金预留足够的运动间隙，在车轮上下跳动、转向的全行程内，弹簧不能与周边零部件发生运动干涉；两端铰接点的中心距在空载状态下匹配12英寸的设计长度，满载状态下的压缩量控制在弹簧总行程的三分之一左右，极限冲击工况下的最大压缩量不能超过弹簧总行程的三分之二，预留足够的安全余量防止弹簧并圈失效。日常底盘调校过程中，这类螺旋弹簧的参数直接影响车辆的转向回正性能、制动点头量、加速抬头量等行驶特性，建模时需要精准还原弹簧的螺旋升角、两端并紧磨平段的长度、安装座的铰接孔位置尺寸，才能为后续的悬架运动学仿真、有限元强度校核提供准确的数模基础，避免数模偏差导致的后续样件装车匹配问题。
