UCT系列张紧式带座轴承单元结构设计

带座外球面轴承在输送线、轻工设备的现场安装中，最常出现的痛点是轴系张紧量调整后轴承座受力偏移，长期运行下座体安装面局部压溃、轴承内圈锁紧失效导致轴窜动，这类故障在高速轻载的输送辊道场景中占比超过四成。这款张紧式轴承座单元的结构设计，恰好针对这类现场问题做了针对性的结构适配。

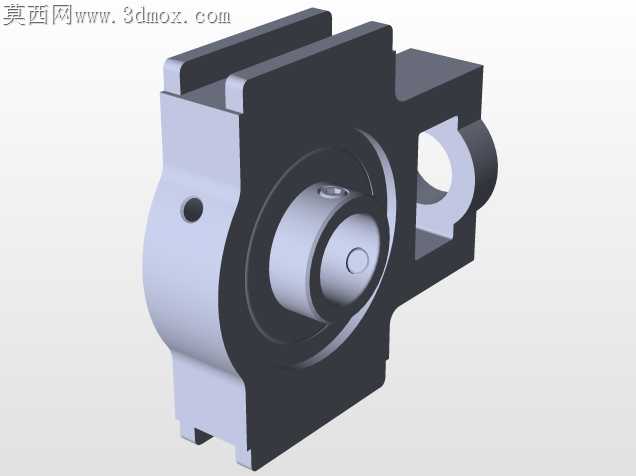

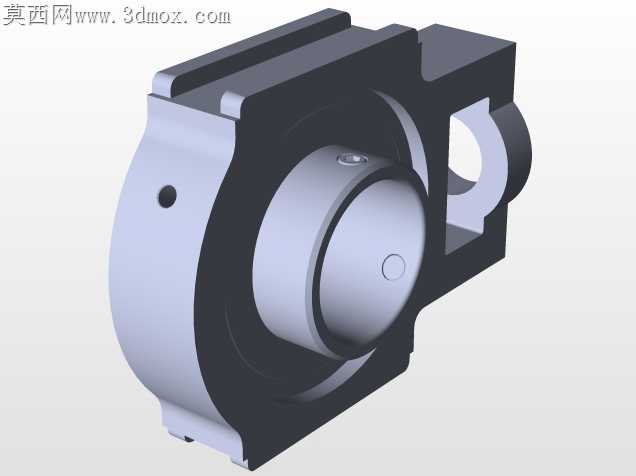

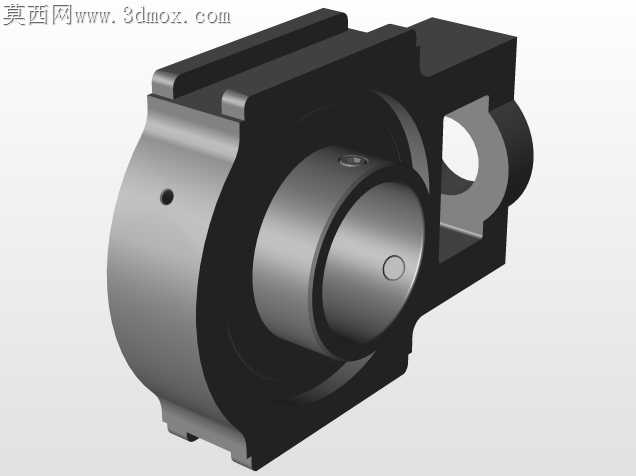

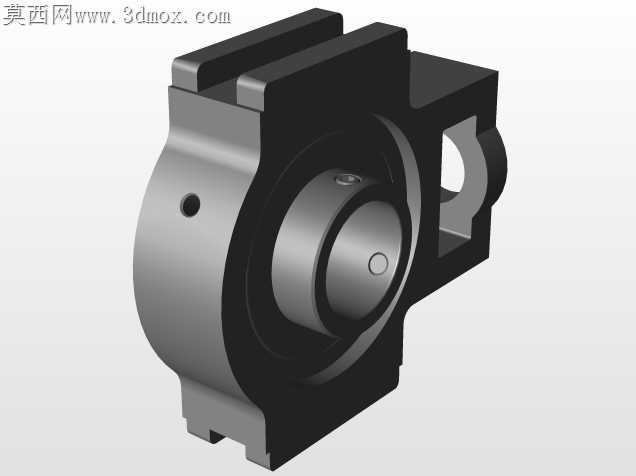

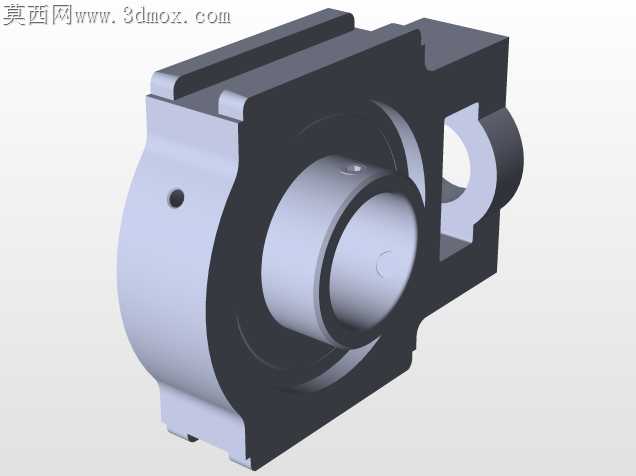

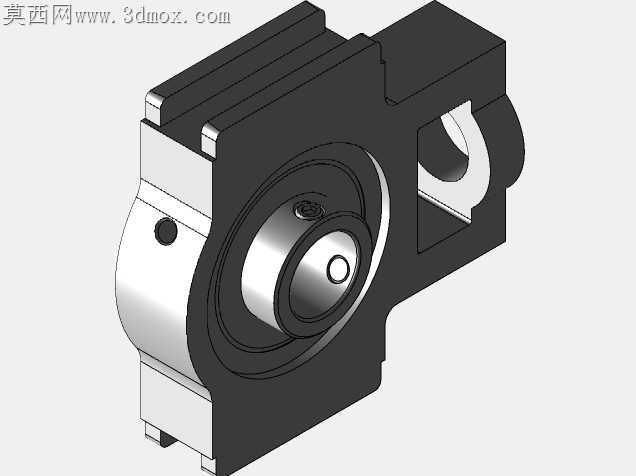

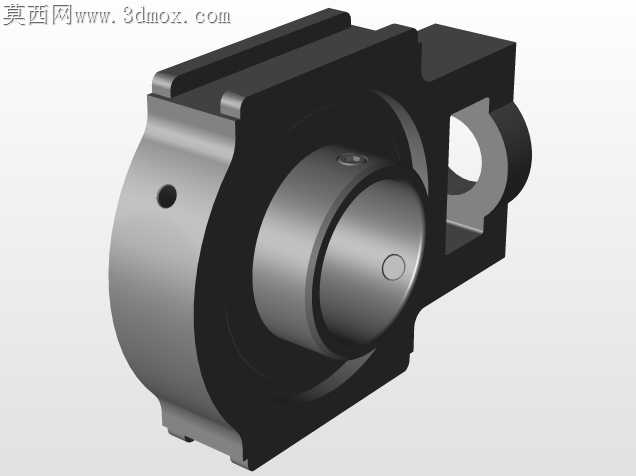

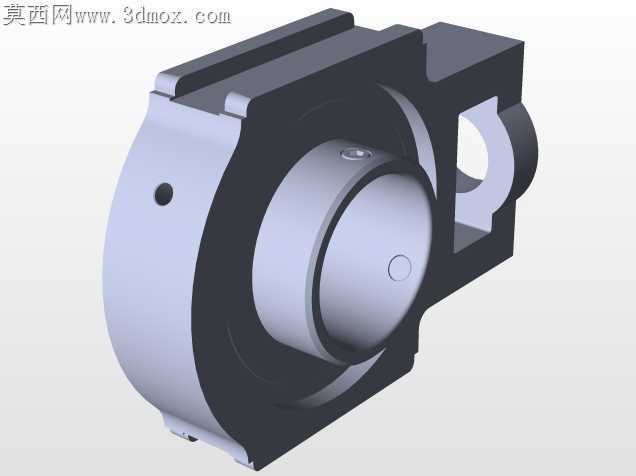

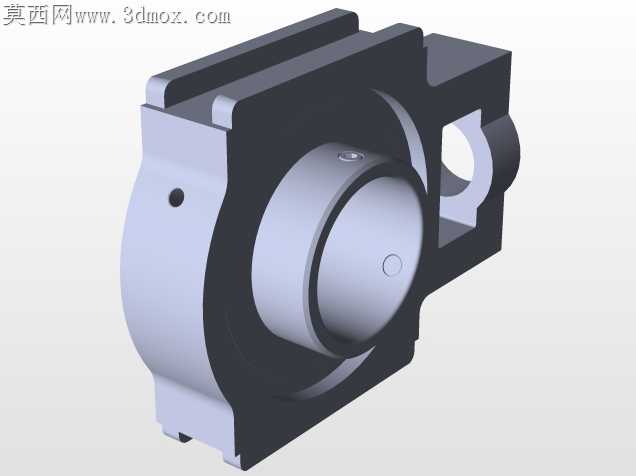

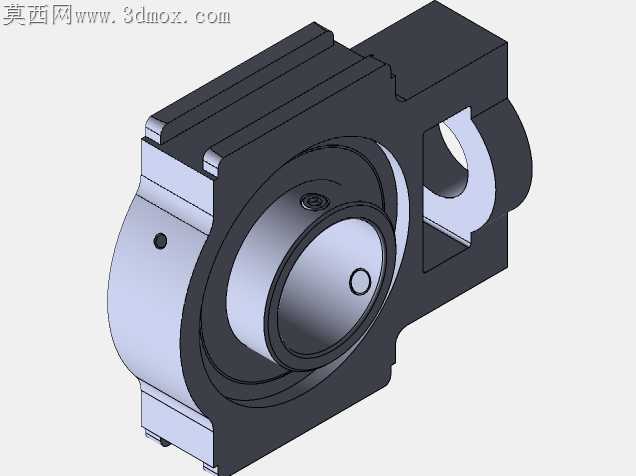

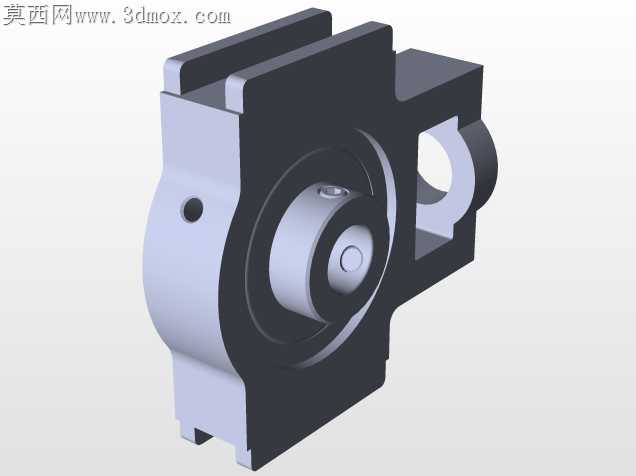

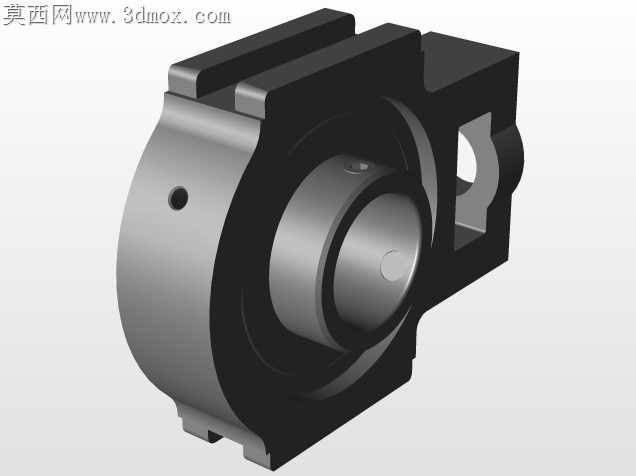

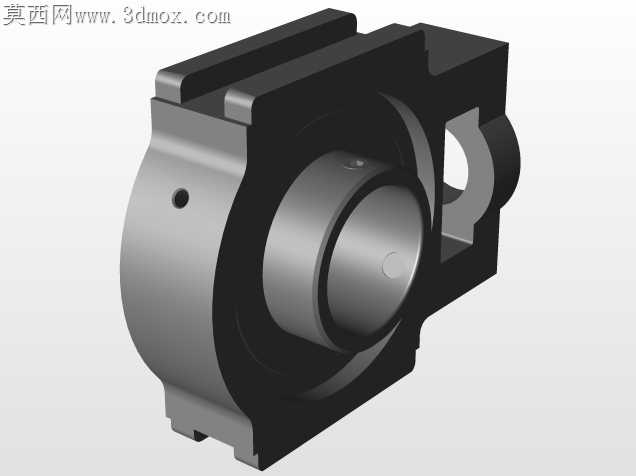

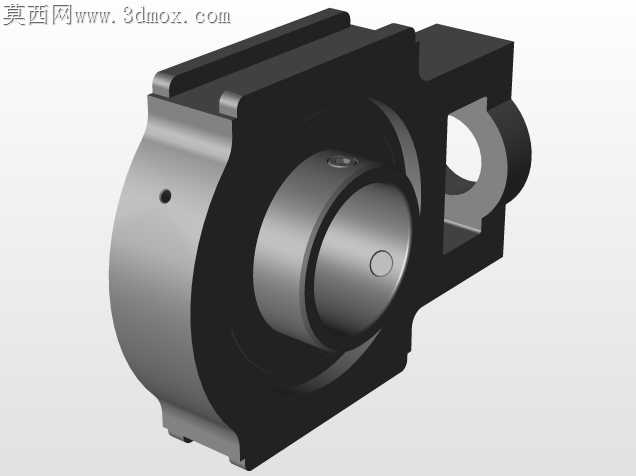

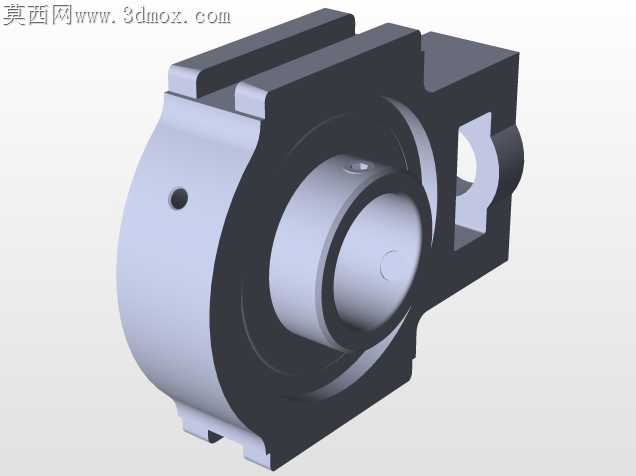

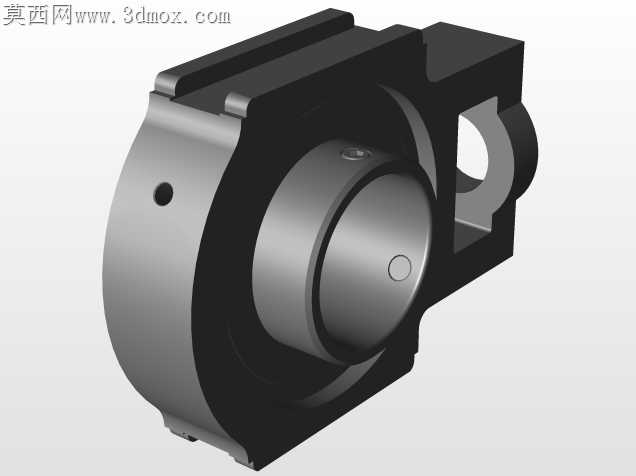

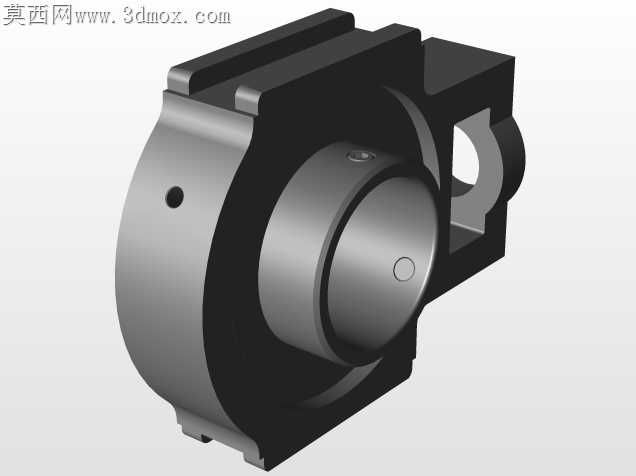

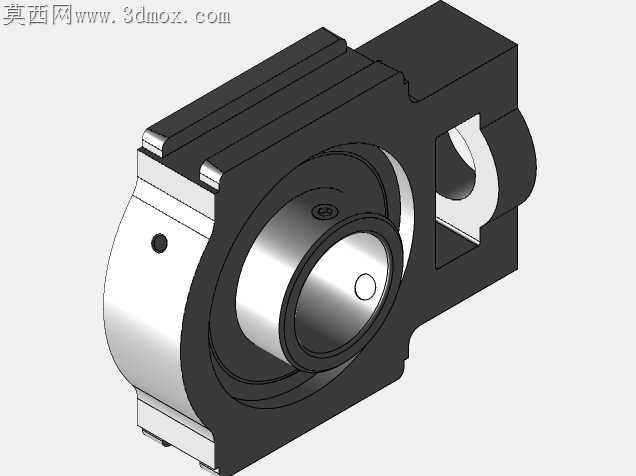

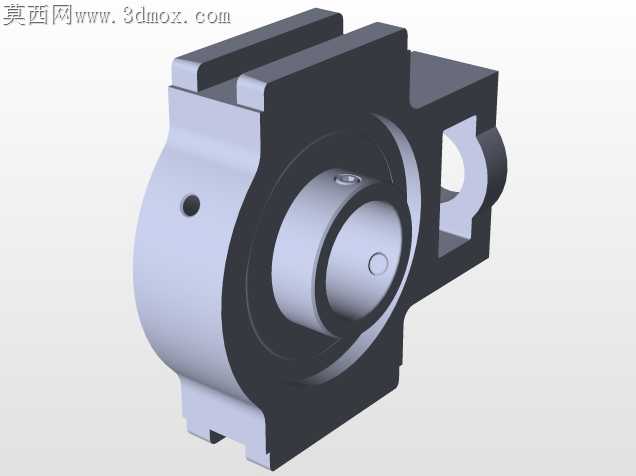

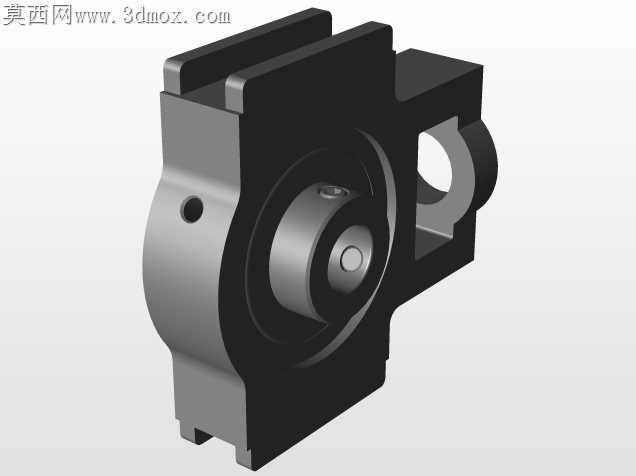

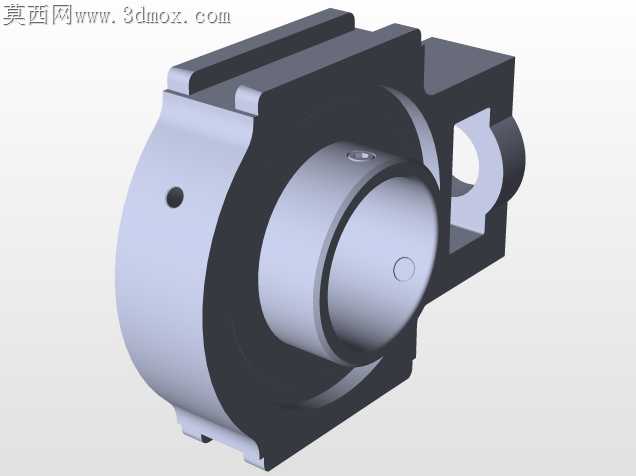

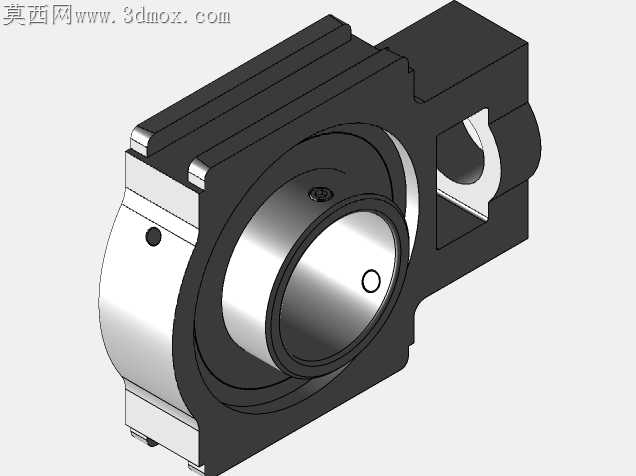

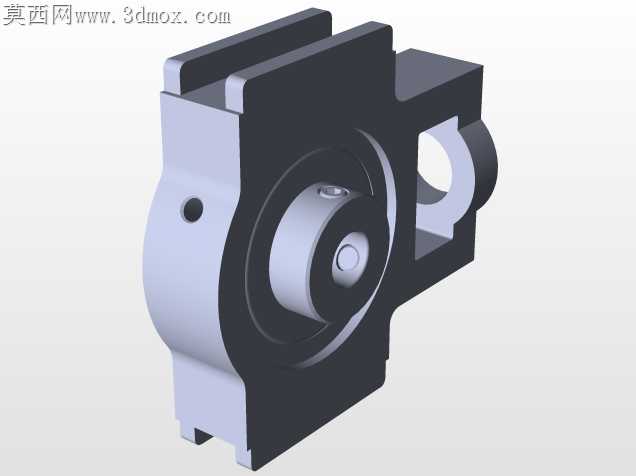

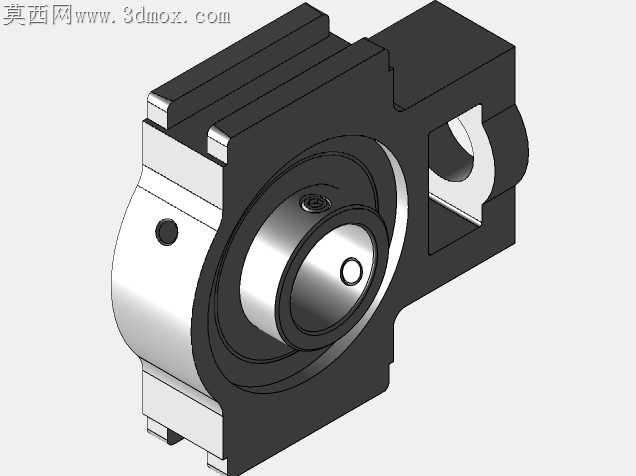

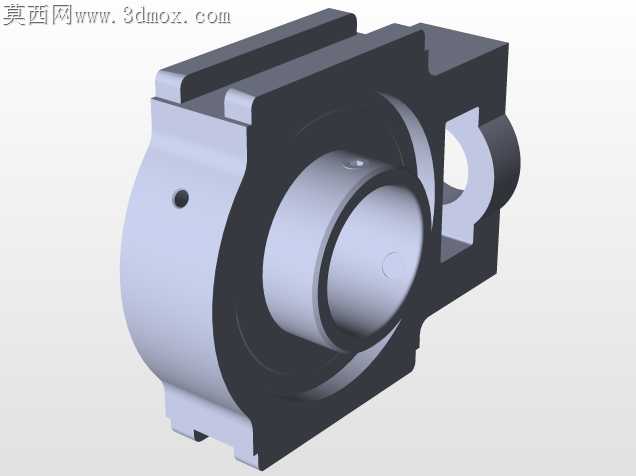

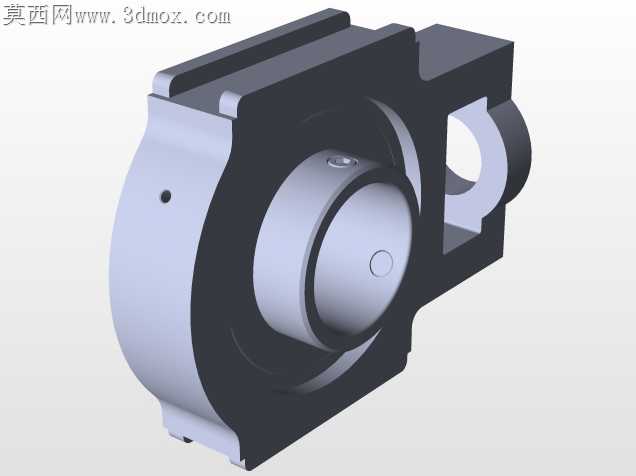

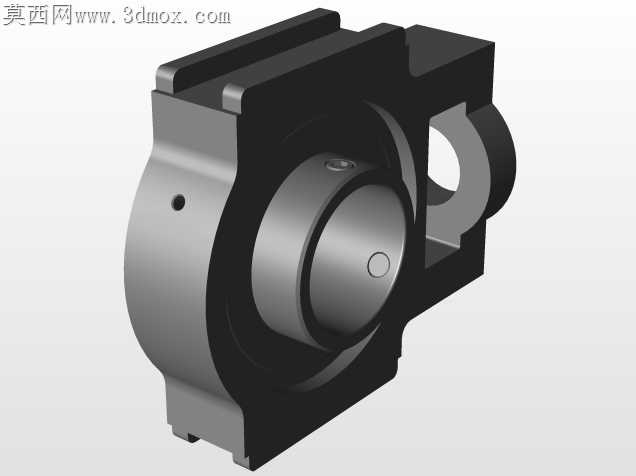

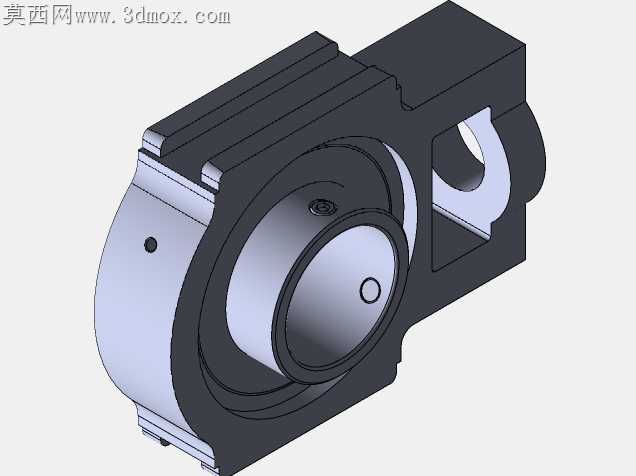

座体采用滑槽式安装结构，区别于常规固定式轴承座的圆孔安装位，两侧的长条形滑槽预留了足够的轴向调整行程，安装时无需重新加工机架安装孔，松开安装螺栓即可沿滑槽方向调整轴系中心距，实现皮带或链条的张紧调节，调整到位后螺栓压紧的受力面做了局部加厚处理，厚度比常规同规格轴承座高出3mm，避免螺栓锁紧时座体夹持面变形，长期受振动也不会出现滑移松脱。

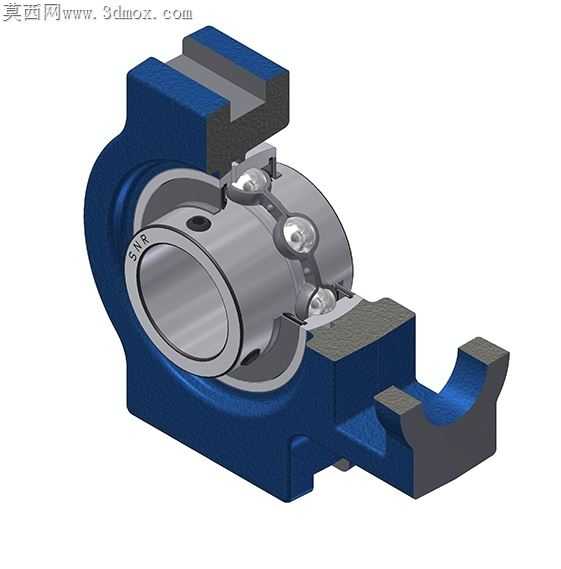

内置的外球面轴承采用顶丝锁紧结构，轴承内圈延伸出的锁紧段做了局部淬火处理，硬度达到HRC58-62，顶丝拧紧时不会在内圈表面压出凹坑导致锁紧失效，轴承外圈与座体的配合面采用球面适配结构，当机架安装面存在少量平面度误差、或者轴系运行中出现轻微挠曲时，球面配合可以自动补偿角度偏差，避免轴承承受额外的附加弯矩，延长轴承的实际使用寿命。

座体的铸造成型圆角做了差异化处理，受力集中的轴承承窝位置圆角半径放大到R5，避免应力集中导致的座体开裂，而滑槽边缘的圆角控制在R2，既不会划伤安装人员的手部，也能保证安装时滑槽与机架定位面的贴合精度。轴承两侧的密封结构采用双唇式橡胶密封，外侧密封唇朝外阻挡粉尘、切削液等杂物进入轴承内部，内侧密封唇朝内锁住轴承内部的润滑脂，在多尘、潮湿的车间环境下无需频繁补充润滑脂，维护周期比普通密封结构的轴承座延长两倍以上。

锁紧顶丝的位置做了沉孔设计，顶丝拧紧后头部完全沉入内圈的沉孔内，不会在运转过程中剐蹭周边的防护结构，也避免了运行中杂物缠绕顶丝头部导致的松脱问题。座体底部的承窝位置预留了润滑脂注油通道，不用拆卸轴承即可通过座体上的注油嘴补充润滑脂，日常维护时不需要拆解轴系，大幅降低现场运维的工作量。

这类张紧式轴承单元适配从20mm到65mm的常用轴径，覆盖绝大多数轻工输送设备、小型风机、食品机械的安装需求，安装时只需要将轴承内圈套入轴颈，拧紧顶丝后调整好张紧位置锁紧安装螺栓即可完成装配，对现场安装人员的技能要求更低，也不需要复杂的专用安装工具。
