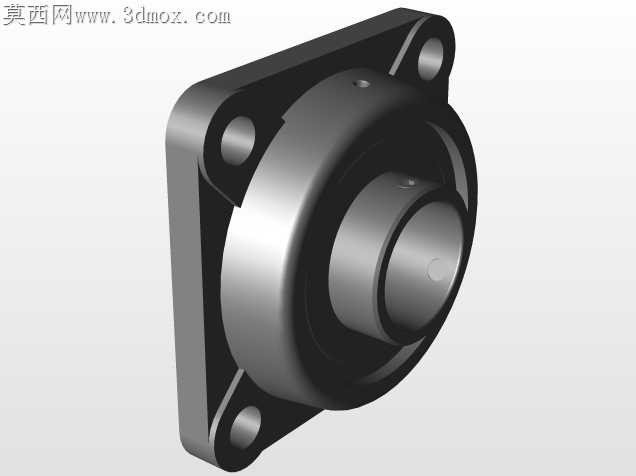

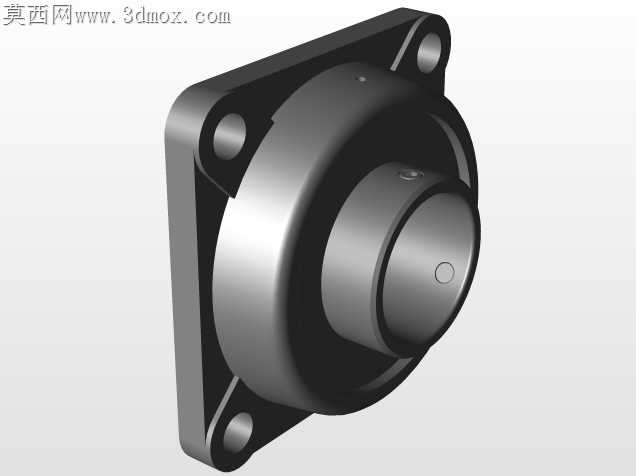

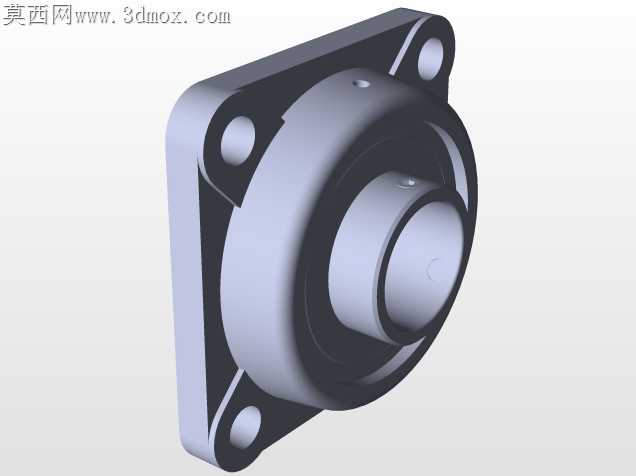

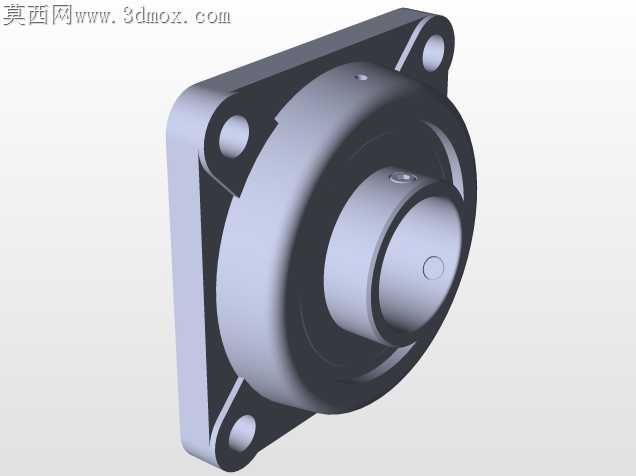

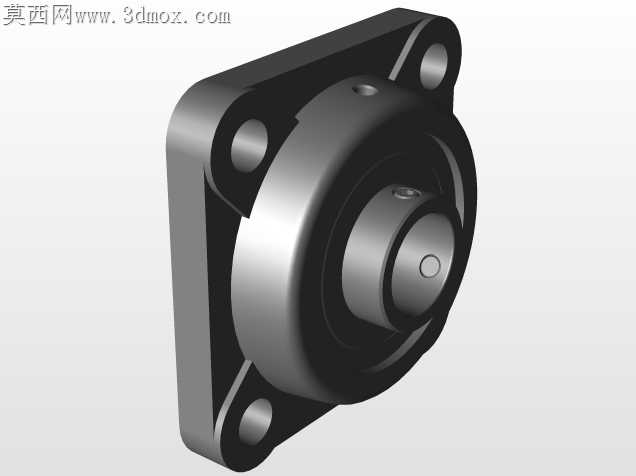

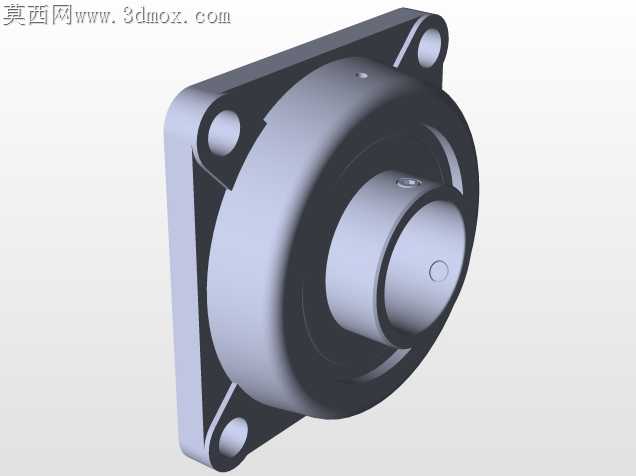

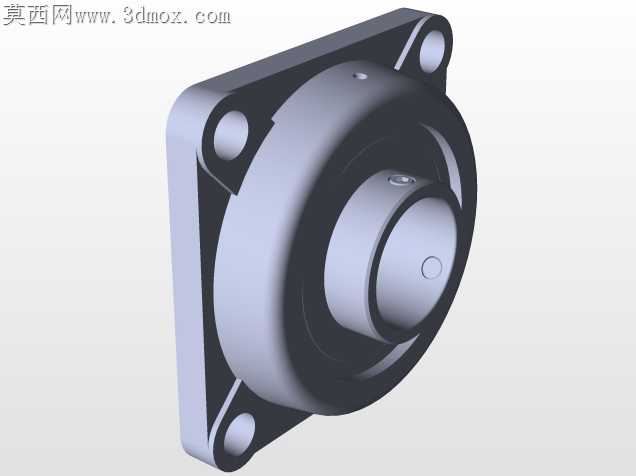

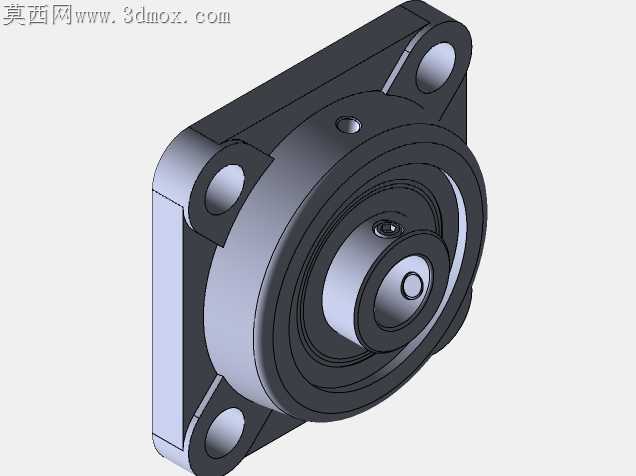

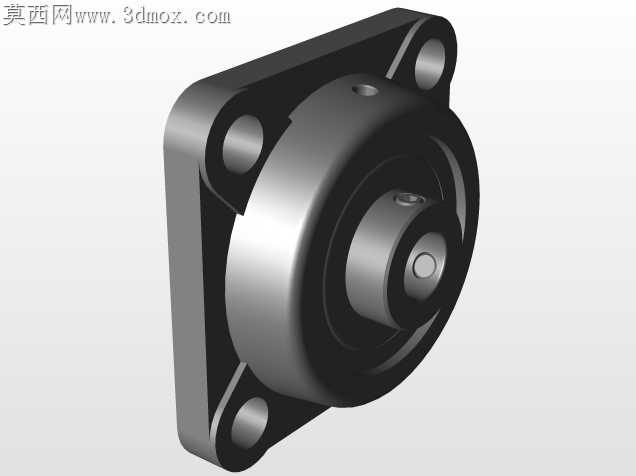

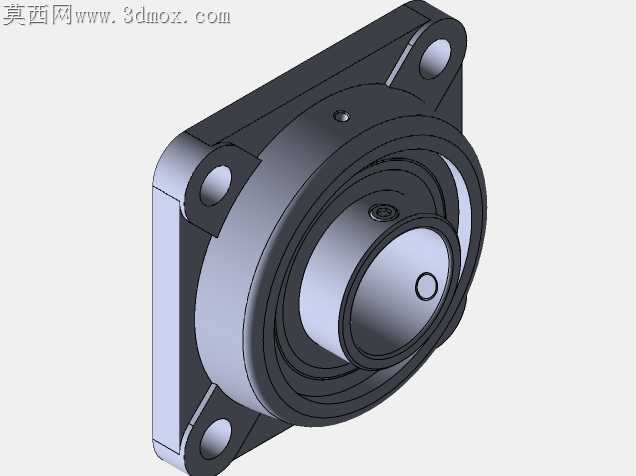

现场运维更换带座轴承时,常遇到铸铁座安装孔位偏差导致轴承内圈憋劲、运转300小时就出现温升异常的问题,这套菱形法兰轴承单元在结构上做了针对性的公差适配调整。两个安装耳的沉孔同轴度控制在0.02mm以内,沉孔深度比常用M10内六角螺栓头厚度多0.3mm,避免螺栓锁紧时端面蹭到安装板平面造成座体受侧向力偏移。轴承外圈与铸铁座的配合面没有做整周过盈,而是在座体内孔预留了三段0.05mm的微间隙储油槽,注脂时润滑脂能顺着槽填满配合缝隙,不会因为过盈量太大把润滑脂全部挤走,干磨启动的异响问题能降低七成以上。
轴承内圈的顶丝孔位置做了偏移处理,两个顶丝不在同一轴截面,锁紧时轴承受力不会集中在同一条母线,长期正反转切换的工况下,顶丝松脱的概率比对称布置的结构低很多。座体的法兰面和轴承内孔的垂直度公差压到0.015mm,安装时不需要额外打表找正,只要把法兰面贴紧设备安装板锁紧,轴承内圈的径向跳动就能控制在0.03mm以内,适配轻工输送线、小型风机这类对安装精度要求不高但追求运维效率的场景。
座体的铸造圆角全部做了R2-R3的过渡,没有尖锐的应力集中棱边,压铸成型时铁水填充流畅,不会出现边角缺肉、缩孔的缺陷,后续机加工时刀具走到圆角处不会因为应力突变崩刀。轴承座的蓝色喷塑层厚度控制在80-120μm,安装耳的配合面提前做了遮喷处理,不会因为喷塑层厚度不均导致安装时座体倾斜。外球面轴承的密封唇口做了双道接触式结构,外侧的防尘唇能挡住输送线的纤维碎屑、粉尘,内侧的封油唇能锁住锂基脂,日常运维只需要每半年通过注油嘴补一次脂,不需要频繁拆洗轴承。
两个安装耳的厚度比常规同规格轴承座厚2mm,重载冲击工况下耳座断裂的风险大幅降低,耳座和主体连接的位置做了加强筋过渡,筋的高度从座体外壁平滑过渡到耳座端面,没有直角拐点,承受径向冲击时应力能顺着筋条分散到整个座体,不会在连接位置出现应力断裂。轴承内圈的内孔做了微倒角处理,穿轴时不会刮伤轴表面,顶丝的端面做了滚花处理,锁紧后和轴表面的摩擦力更大,正反转启停时不会出现内圈跑圈的问题。
