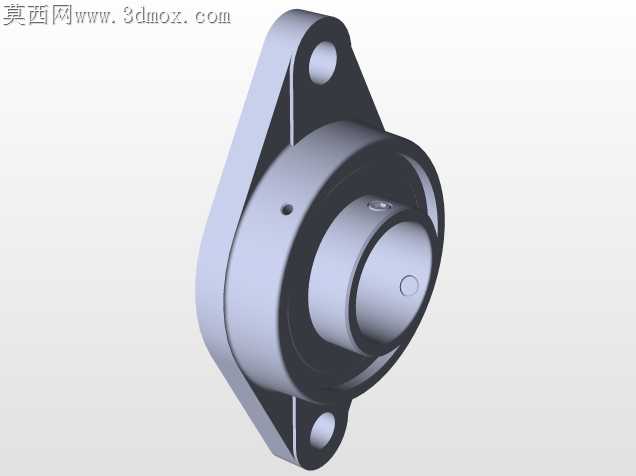

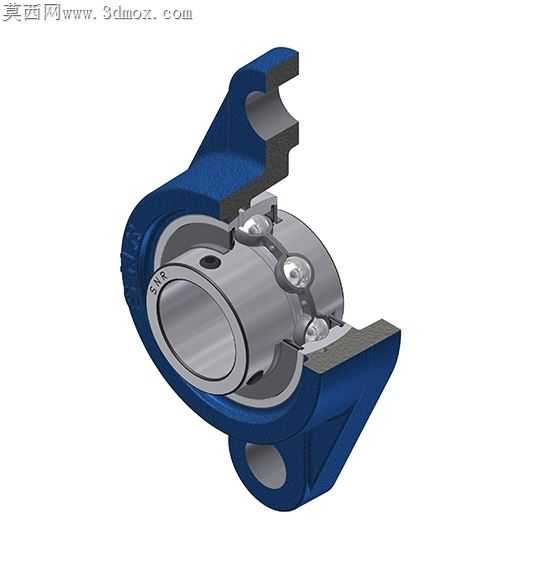

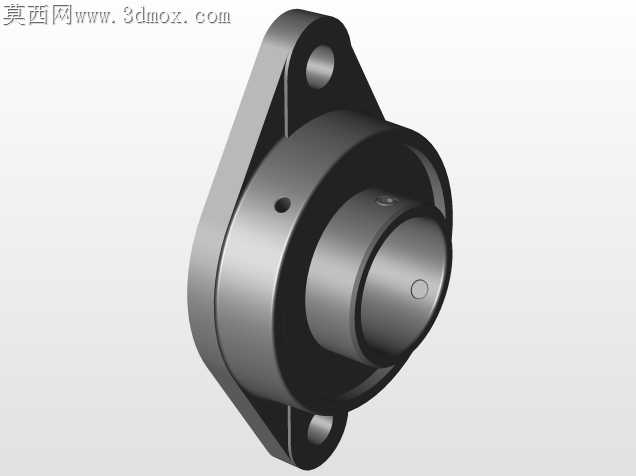

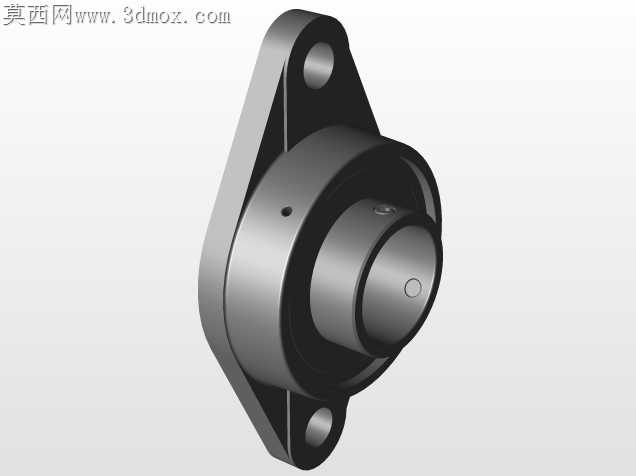

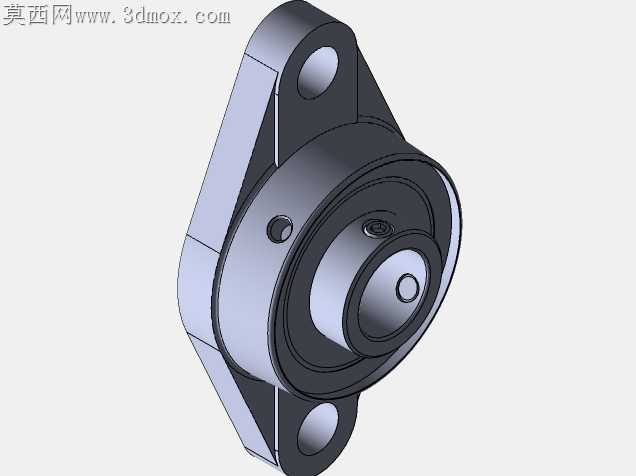

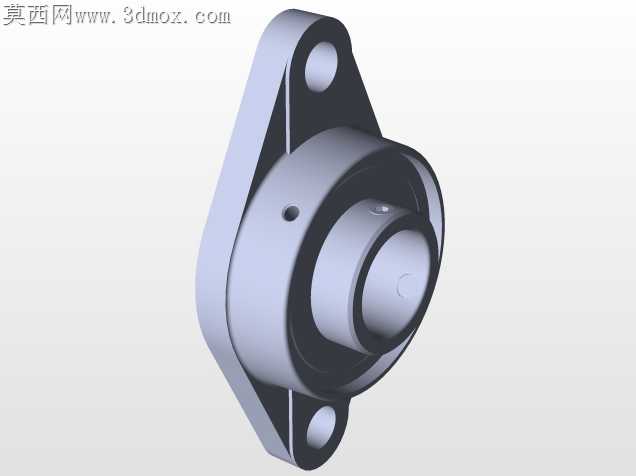

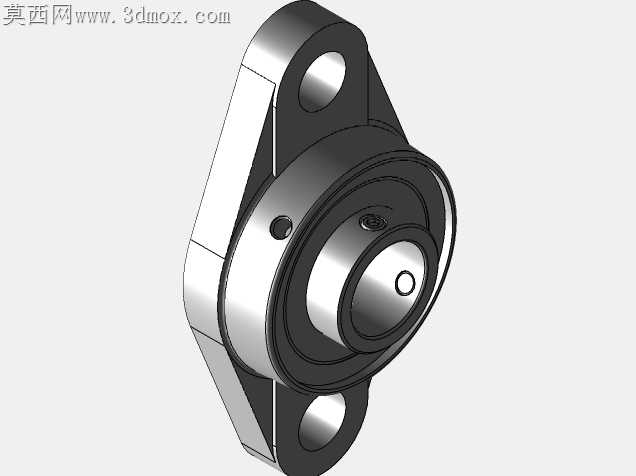

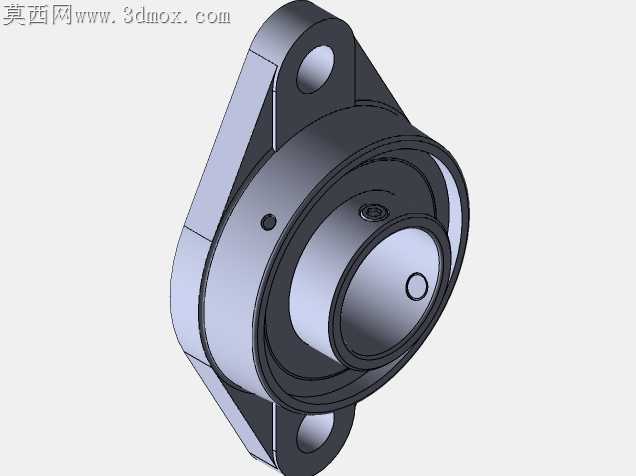

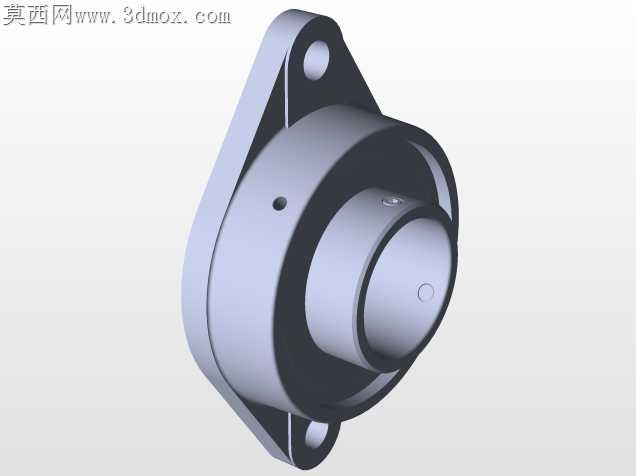

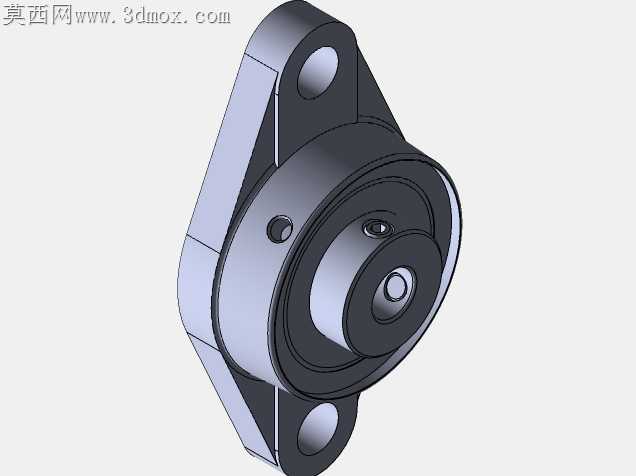

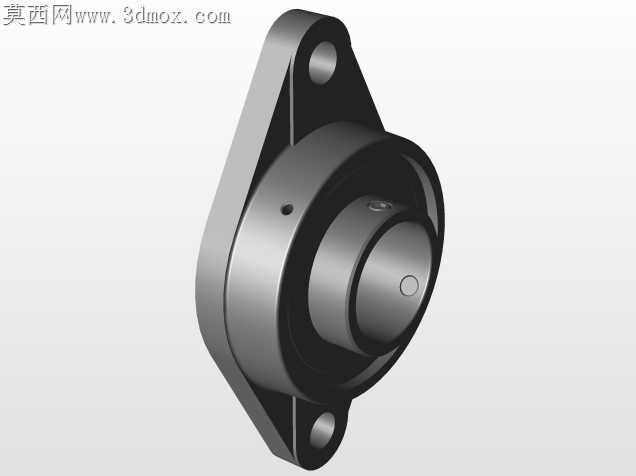

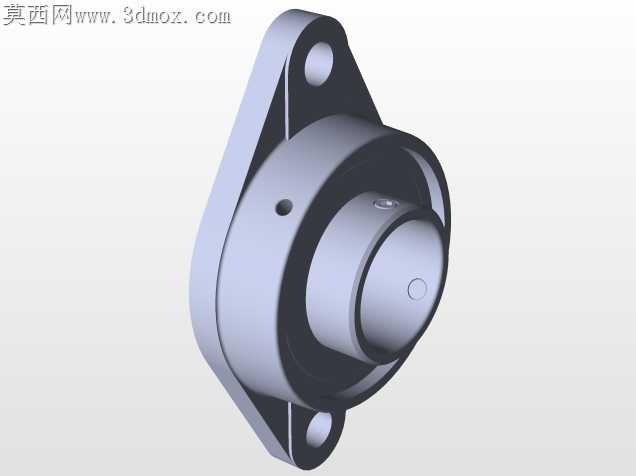

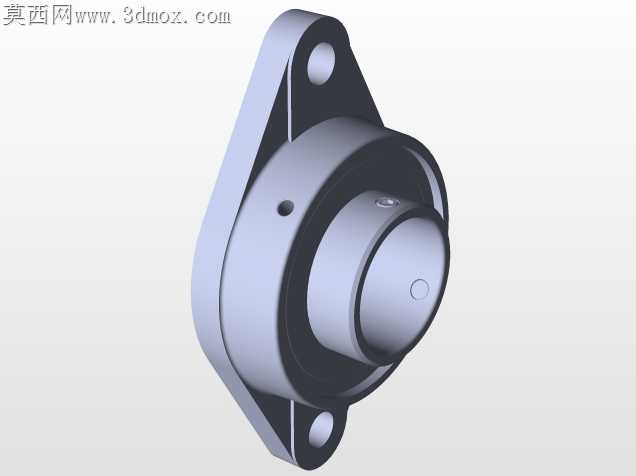

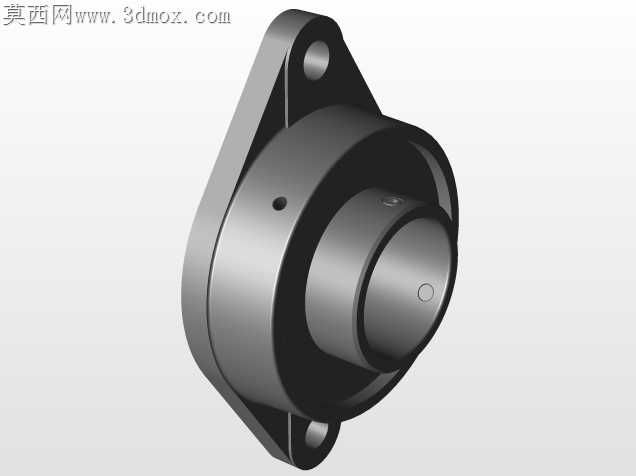

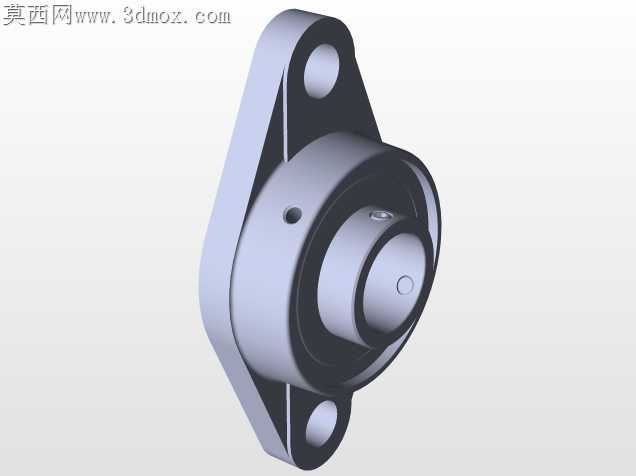

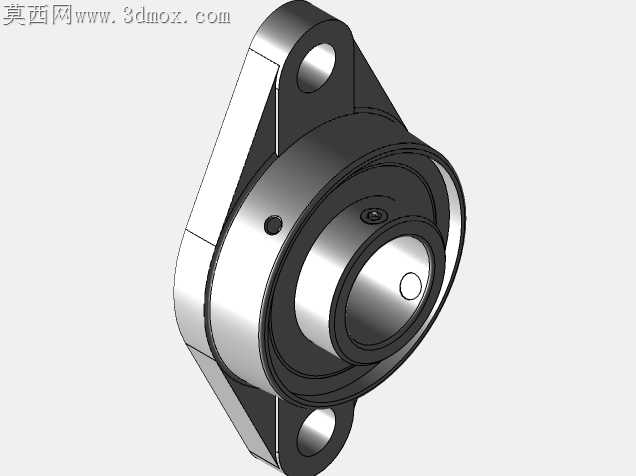

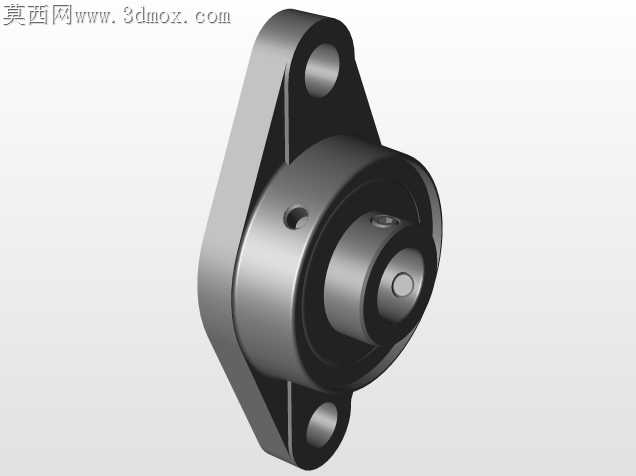

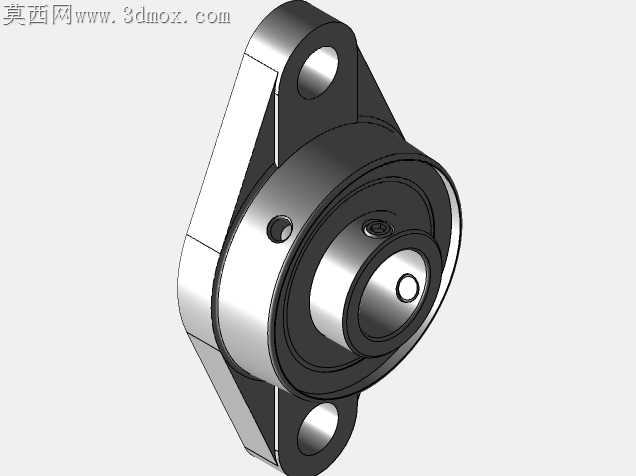

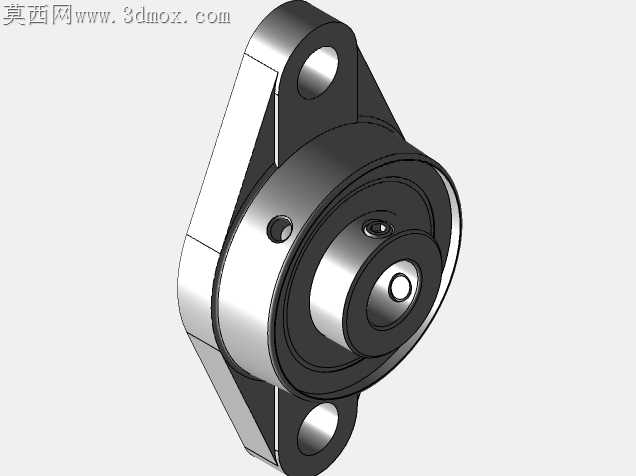

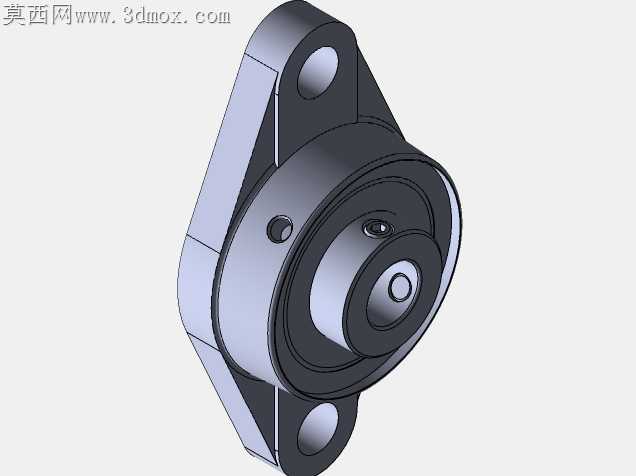

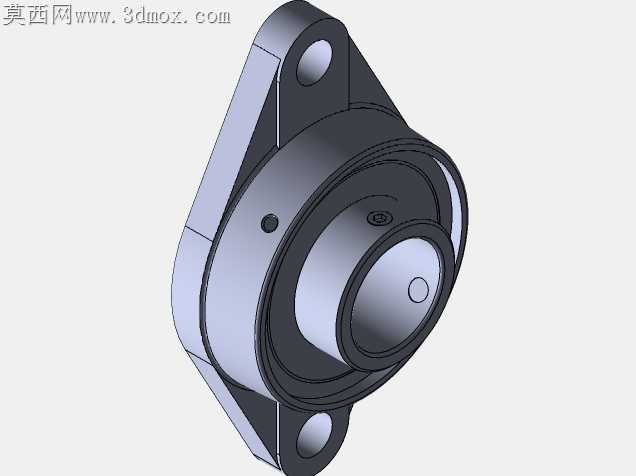

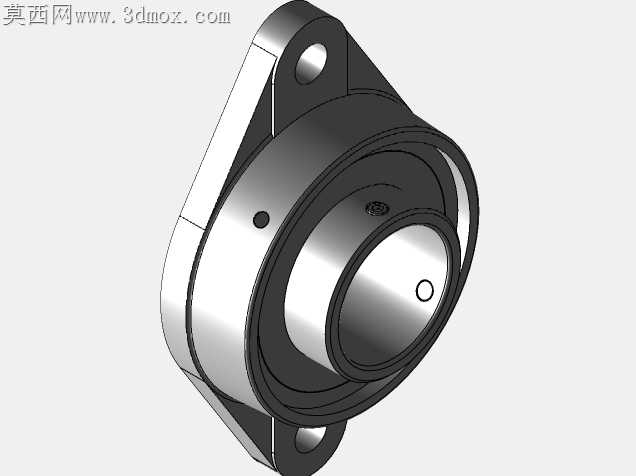

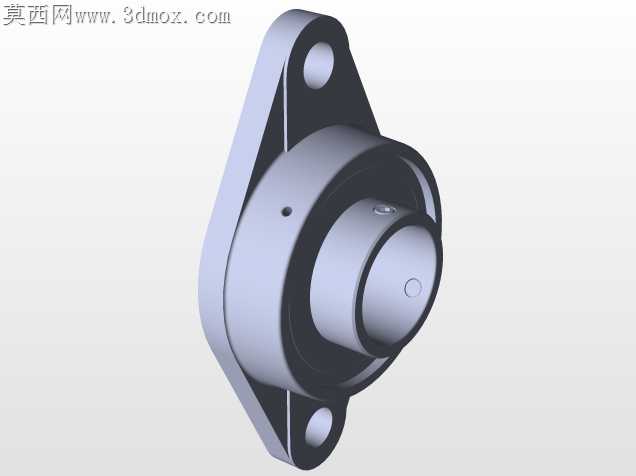

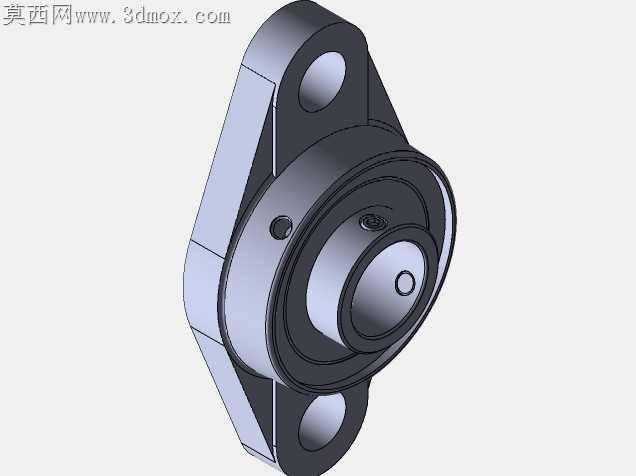

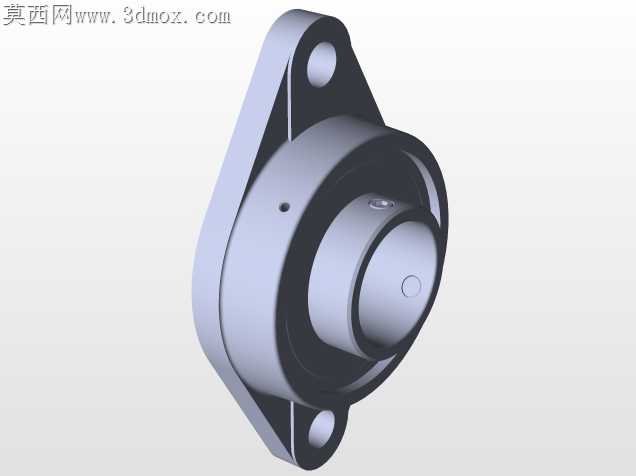

轻载输送线的悬臂安装位常出现轴承座安装孔位开裂、轴承内圈跑圈的问题,根源在于常规菱形法兰座的安装脚受力臂过长,冲压钢板座的折弯处应力集中系数过高,铸铁座又存在壁厚不均带来的铸造缺陷风险。这款短脚法兰式轴承单元把安装脚的外伸长度压缩了17%,两个安装孔的中心距与轴承外圈承载区的径向投影完全重合,螺栓锁紧后的压紧力直接作用在轴承外圈的承载环带上,不会在安装脚根部形成弯折力矩。轴承外圈与座孔的配合选用H7/js6过渡公差,座孔入口处做了15°的导入倒角,倒角面粗糙度控制在Ra3.2,压装时不会刮伤轴承外圈的磷化层,也能避免压装偏斜导致的钢球卡滞。座体的两个安装脚底面做了0.02mm的凹心处理,锁紧螺栓时安装脚外缘不会因为应力翘起,保证和安装面的有效接触面积不低于85%,输送线运行时的振动不会让螺栓出现预紧力衰减。轴承内置的密封圈采用双唇口结构,内唇口贴紧内圈的防尘槽,外唇口和座体的端面预留0.3mm的间隙,既能阻挡输送环境中的纤维碎屑、粉尘进入滚道,又不会因为唇口过紧增大运转阻力,常温下连续运转的温升能控制在15K以内。轴承内圈的顶丝孔做了锪平处理,顶丝锁紧后端面不高出内圈外径,不会和周边的防护钣金发生干涉,顶丝的尖端做了R0.5的圆弧处理,锁紧时不会在轴表面压出过深的凹痕,后期维护拆卸时不会出现轴表面拉伤。座体的铸造圆角统一取R2-R3,既避免了尖角处的应力集中,也不会因为圆角过大导致安装时和设备机架的焊缝凸台发生干涉,适配市面上多数轻型输送线的安装空间。滚道的曲率比常规外球面轴承大0.02mm,允许轴有最大2°的偏角,能抵消机架焊接变形带来的轴系不同心问题,不用额外加工调心结构就能保证运转顺畅。
